Система автоматической подачи-приёма заготовок АСП-6

Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 300 х 70 мм

Макс. длина заготовки: 6000 мм

Макс. скорость подачи: 100 м/мин


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Система предназначена для организации автоматической подачи, разгона до необходимой скорости и приема обработанной заготовки из четырехсторонних продольно-фрезерных станков.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебельного щита, производству погонажных изделий.


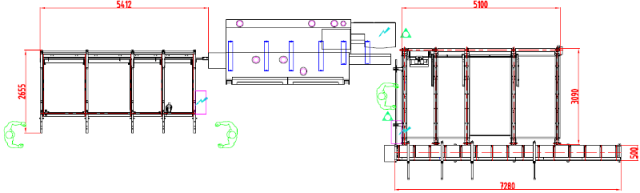

СОСТАВ ЛИНИИ АСП-6:

1. Рольганг приводной со сбрасывателем 1 шт.
2. Пластинчатый транспортёр 1 шт.
3. Автоподатчик 1 шт.
4. Транспортер поперечный с приёмником 1 шт.


СОСТАВ ПОДАЮЩЕЙ ЧАСТИ ЛИНИИ:

  1. Рольганг;
  2. Транспортер поперечный;
  3. Автоподатчик;
  4. Ролики;
  5. Привод рольганга;
  6. Конечный выключатель;
  7. Направляющая конечного выключателя;
  8. Сталкиватель;
  9. Цепь пластинчатая;
  10. Привод транспортера пластинчатого;
  11. Приводной вал пластинчатых цепей;
  12. Линейка упорная продольная;
  13. Линейка упорная поперечная;
  14. Ограничитель высоты заготовки.


ПРИНЦИП РАБОТЫ ЛИНИИ:

Заготовка движется за счет роликов (поз. 4) по рольгангу (поз. 1) до конечного выключателя (поз. 6), который регулируется по длине заготовки, перемещаясь по направляющей (поз. 7). Затем сталкиваетель (поз. 8) посредством пневмоцилиндров перемещает их на транспортер поперечный (поз. 2) Для длин заготовок от 2 до 3 метров, работают пневмоцилиндры №1 и №2, а пневмоцилиндр №3 перекрывается.

Если длина заготовки от 3 до 4,5 метров, работают пневмоцилиндры №1 и №2, смещенный на расстояние 1500 мм, цилиндр №3 перекрыт. При длине заготовок от 4,5 до 6 метров включается пневмоцилиндр №3. Заготовка движется по цепи пластинчатой (поз. 9) до линейки упорной продольной (поз. 12), далее проходит под ограничителем высоты заготовки (поз. 14), который регулируется по толщине заготовки + 5мм, чтобы избежать их наложения друг на друга. Линейка упорная поперечная (поз.13) выравнивает торцы заготовок и ограничивает подачу двух заготовок одновременно. Заготовка с помощью автоподатчика идет на дальнейшую обработку. Автоподатчик выставляется относительно транспортера поперечного в одной плоскости с пластинчатой цепью. Задержка срабатывания прижима автоподатчика с помощью фотоэлемента регулируется реле времени, установленном в электрическом щите, и выбирается в зависимости от скорости дальнейшей обработки.


СОСТАВ ПРИЁМНОЙ ЧАСТИ ЛИНИИ:


ПРИНЦИП РАБОТЫ ЛИНИИ:

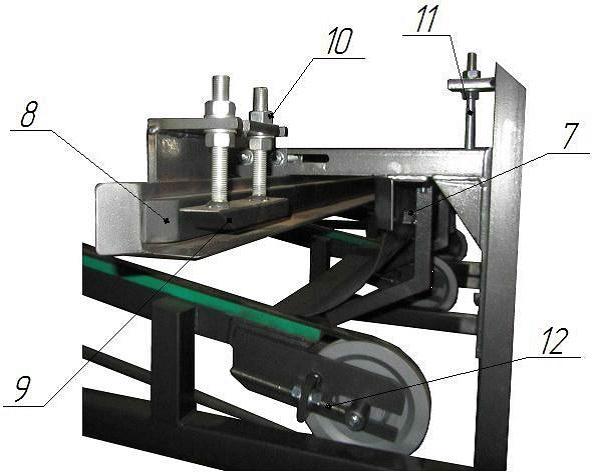

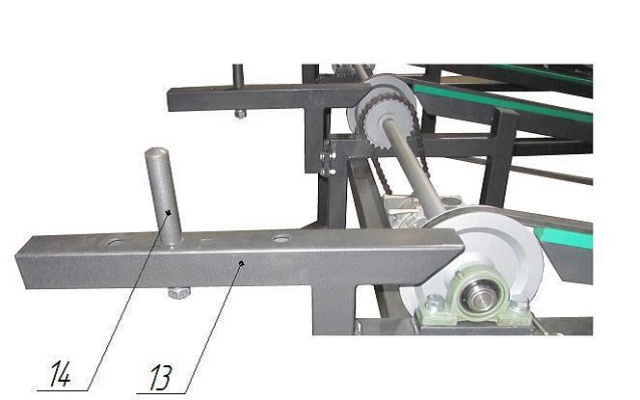

Обработанная доска поступает из станка и движется вдоль направляющих (поз.7 и 8) Толщина принимаемого материала регулируется упором (поз.9) с помощью винтов (поз.10). Как только доска выходит из под упора (поз.9) под действием собственного веса она переворачивается и скатывается по отбойникам на направляющие с ремнями. Ремни производят транспортировку сортируемого материала на рабочую поверхность (поз.13). Оператор в ручную производит разбраковку доски по сортам, прижимая ее к упору (поз. 14). Винт (поз.11) позволяет настроить положение направляющих по высоте. С помощью шпилек (поз.12) и гаек к ним производится натяжка ремней.


ФОТОГРАФИИ ДЕЙСТВУЮЩИХ ПРОИЗВОДСТВ:

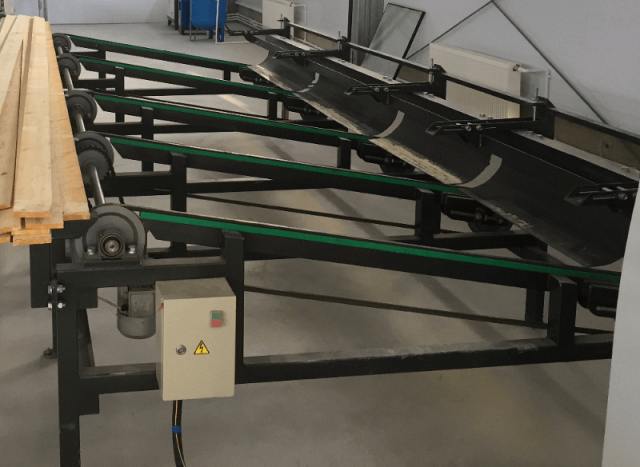

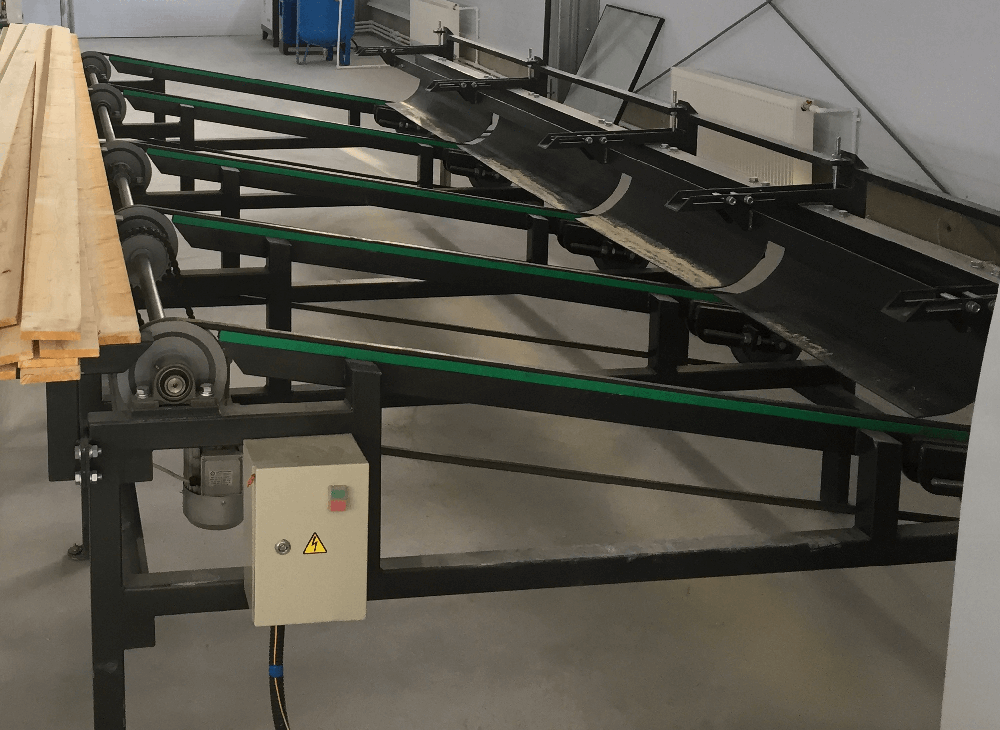

Рольганг приводной со сбрасывателем

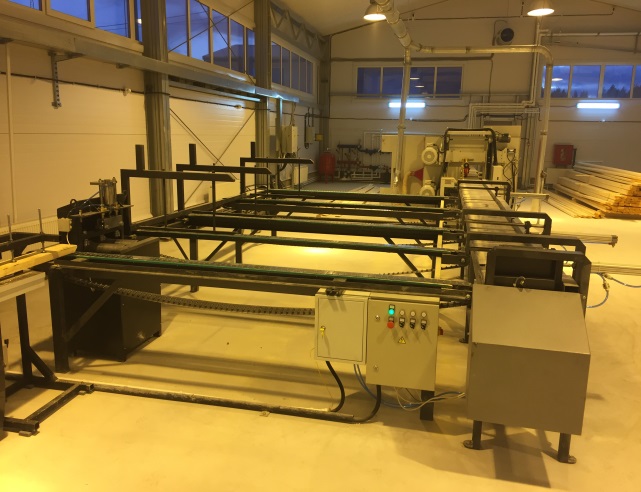

Пластинчатый транспортёр

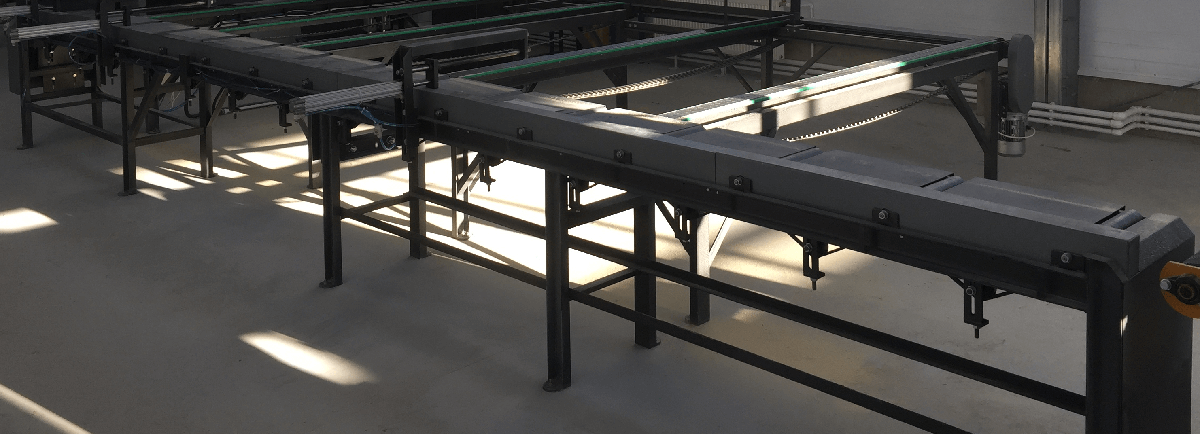

Транспортёр поперечный

ПОДАЮЩАЯ ЧАСТЬ ЛИНИИ:

Наименование параметров и размеров:

Значение параметров
Частота тока, Гц 50
Используемое напряжение, В 380
Электродвигатель:
Привода рольганга АИР112, кВт/мин-1

2,2 / 750

Привода автоподатчика АИР100, кВт/мин-1

1,5 / 750

Мотор-редуктор привода транспортера, кВт 1,1
Скорость подачи заготовок:
Рольганг, м/мин

70

Транспортёр, м/мин

13

Автоподатчик, м/мин

190

Минимальные размеры заготовок:
Длина, мм

2000

Ширина, мм

50

Высота, мм

10

Максимальные размеры заготовок:
Длина, мм

6000

Ширина, мм

300

Высота, мм

70

Габаритные размеры:
Длина, мм

7570

Ширина, мм

4500

Высота, мм

850



ПРИЁМНАЯ ЧАСТЬ ЛИНИИ:

Наименование параметров и размеров Значение параметров
Макс. длина заготовки, мм 6000
Мин. длина заготовки, мм 2000
Макс. ширина заготовки, мм 200
Мин. ширина заготовки, мм

80

Макс. высота заготовки, мм 50
Мощность привода, кВт 1,1
Кол-во транспортирующих лучей, шт. 5
Высота рабочего стола, мм

905

Габаритные размеры:
Длина, мм

5460

Ширина, мм

2655

Высота, мм 1025
Вес, кг 700
