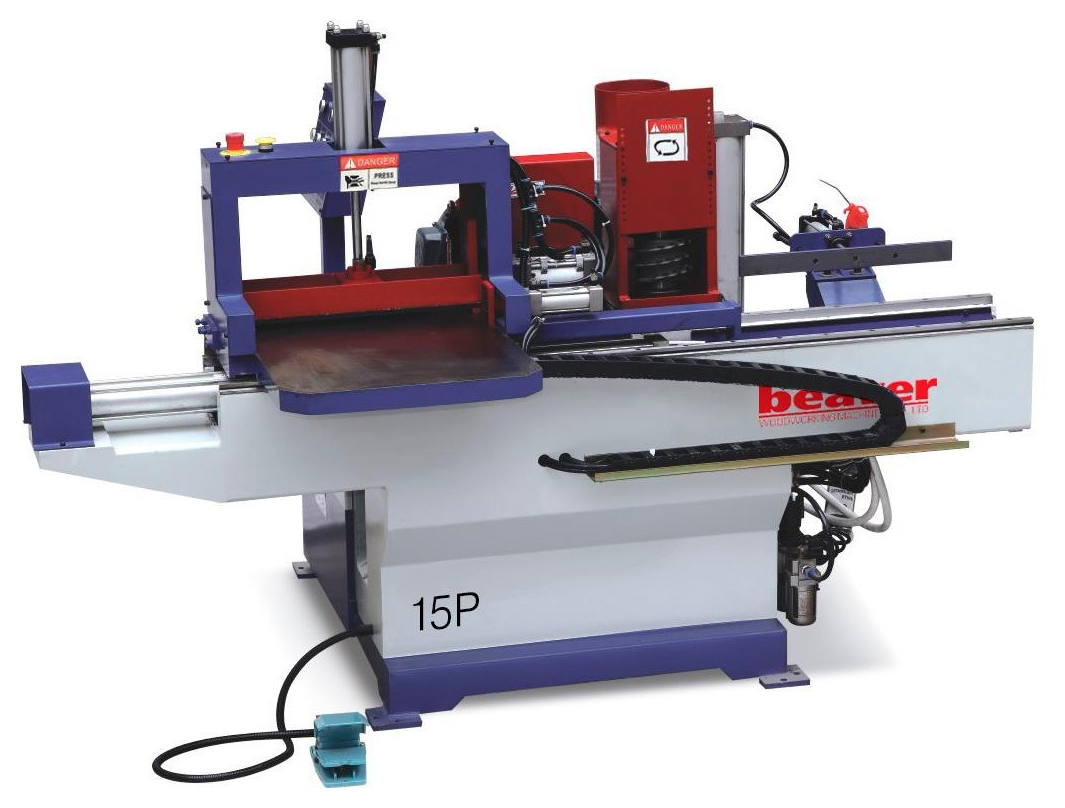

Станок шипорезный Beaver. Модель TSK 15P

Цена по запросу
Связь с ведущим специалистом

Макс. ширина пакета: 350 мм

Макс. высота заготовки: 150 мм

Тип подачи: пневматика

Наличие встроенного узла клеенанесения: нет

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов, брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, и нанесения клея на поверхность шипов для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на малых и средних предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

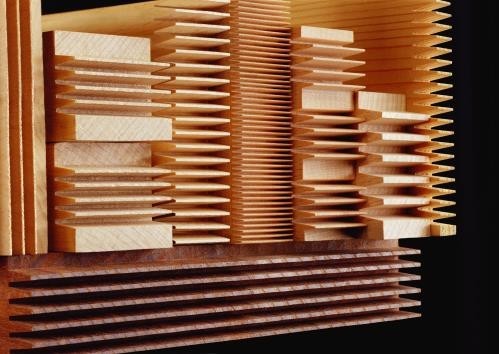

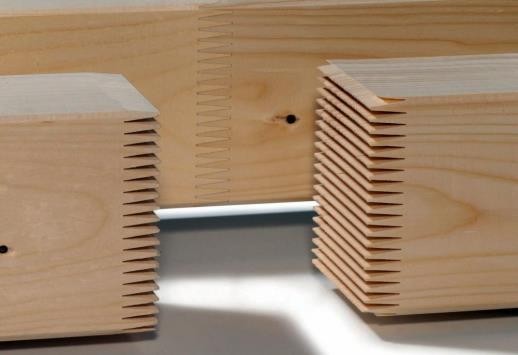

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

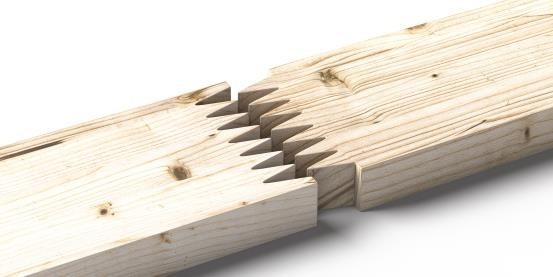

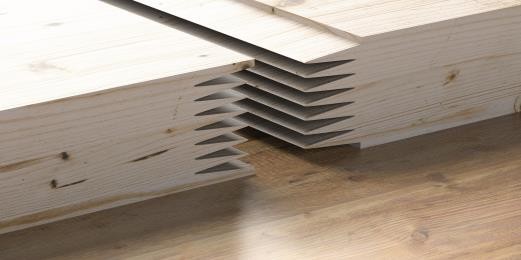

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

МАССИВНАЯ СТАНИНА

Cтанина коробчатой формы и мощная балка для уста-новки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

МОЩНЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ

Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.

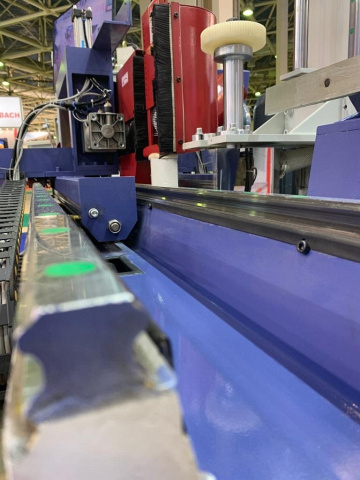

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение каретки осуществляется по линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

СИСТЕМА ПОДАЧИ С РЕГУЛИРОВКОЙ СКОРОСТИ ВОЗВРАТА КАРЕТКИ

Подача заготовок в зону резания с помощью пневмоцилидра с гидрокомпенсатором позволяет плавно перемещать пакет заготовок при обработке и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла об-работки заготовки и увеличение производительности станка.

НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК

Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимости от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

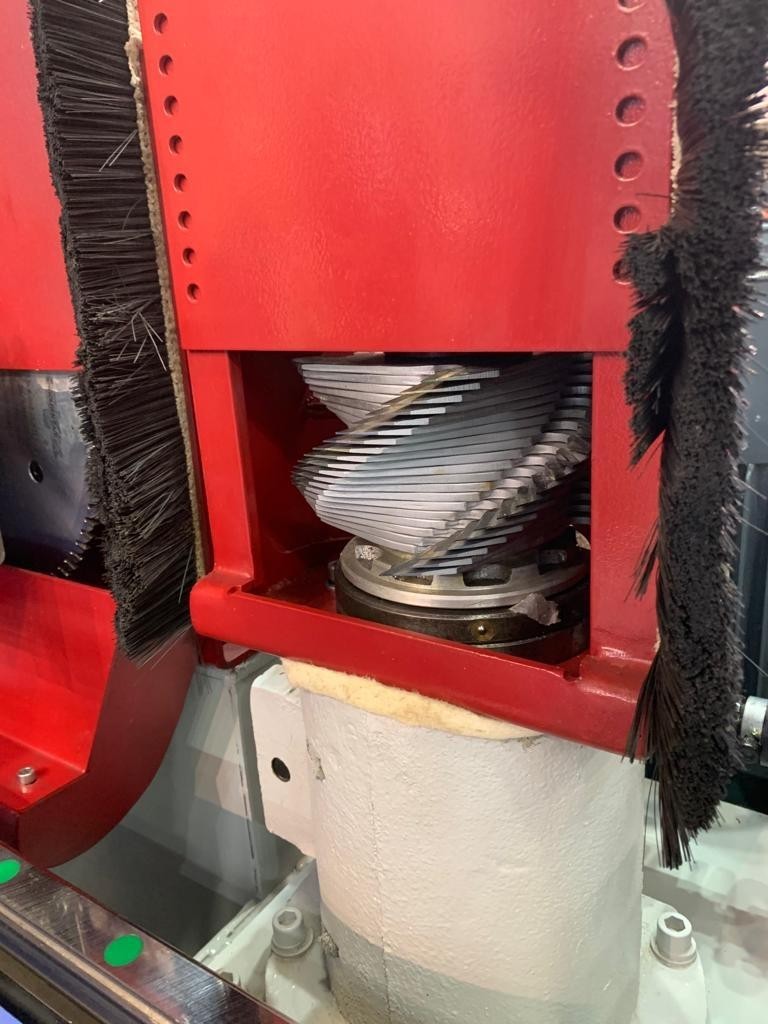

ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Применение в конструкции шпинделя высокооборотных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

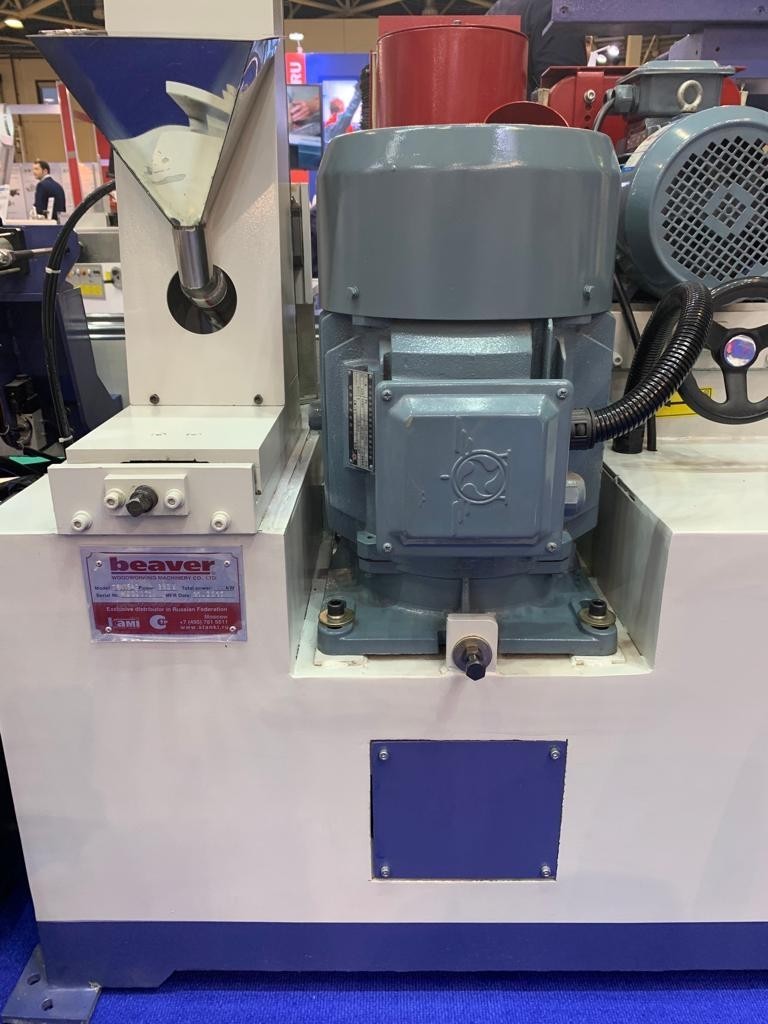

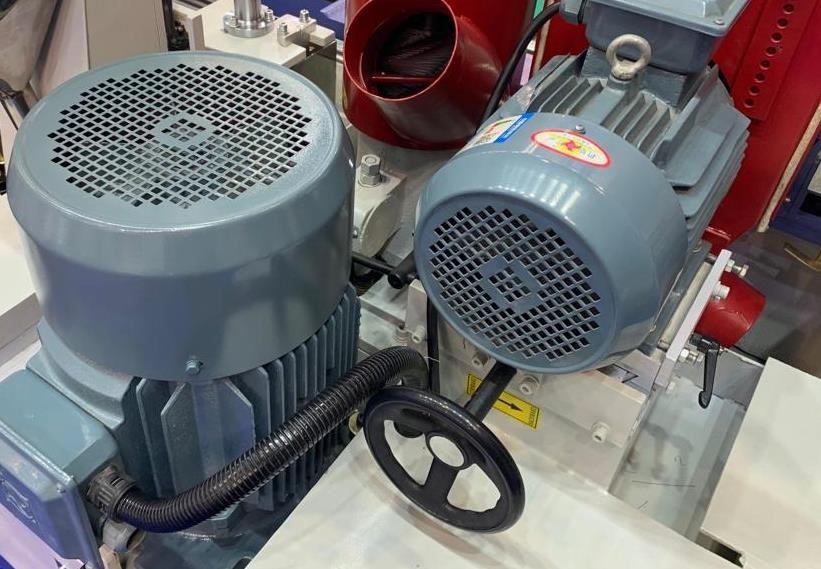

ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ

Привод фрезерного шпинделя для нарезания шипов осуществляется от стационарно установленного электродвигателя через плоскоременною передачу. Обеспечивается надежная работа станка при обработке пакета заготовок, не передается вибрация от двигателя на шпиндель, что гарантирует высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

ТОЧНАЯ НАСТРОЙКА ФРЕЗЕРНОГО ШПИНДЕЛЯ

Осуществляется с помощью маховика с фиксацией винтом, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа. Устройство для нанесения клея (клеенамазка).

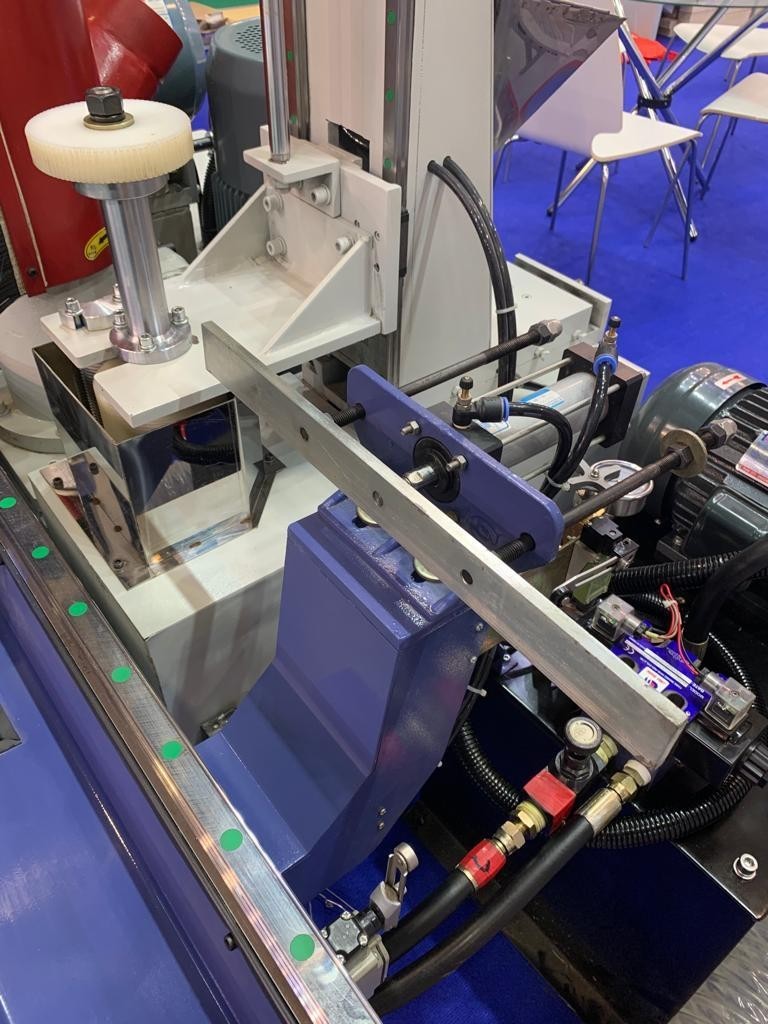

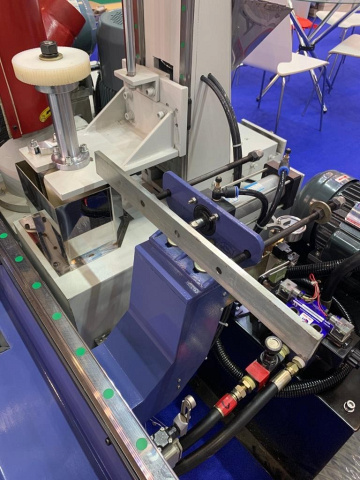

Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки, возможны 2 варианта работы: нанесение клея через 1 цикл (при работе одного шипорезного станка) или на каждом цикле (при работе в паре со вторым шипорезным станком). Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение.

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ (КЛЕЕНАМАЗКА)

Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки, возможны 2 варианта работы: нанесение клея через 1 цикл (при работе одного шипорезного станка) или на каждом цикле (при работе в паре со вторым шипорезным станком). Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение.

УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

УПРАВЛЕНИЕ РАБОТОЙ СТАНКА В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней поверхности кронштейна прижимов. Обеспечивается удобство работы на станке и повышение производительности.

ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.

Модель TSK 15P
Размеры обрабатываемых заготовок
Длина, наименьшая, мм 250
Длина, наибольшая, мм 1000
Ширина, наименьшая, мм 40
Ширина, наибольшая, мм 150
Толщина, наименьшая, мм 10
Толщина, наибольшая, мм 80
Размеры рабочего стола каретки (длина х ширина), мм

650 х 500

Высота обработки заготовок, мм

150

Ширина пакета заготовок, наибольшая, мм

350

Привод подачи каретки

пневматический

Скорость подачи, м/мин

6

Количество шпинделей, шт.

2

Диаметр торцовочной пилы, мм

250

Диаметр фрезы, мм

160

Диаметр фрезы посадочный, мм

50

Частота вращения шпинделей
Пильного, об/мин 2840
Фрезерного, об/мин 6750
Мощность электродвигателя привода пильного шпинделя, кВт

4

Мощность электродвигателя привода фрезерного шпинделя, кВт

11

Общая установленная мощность, кВт

15

Рабочее давление в пневмосистеме, МПа (кг/см2)

0,6 (6)

Габаритные размеры:
Длина, мм

2150

Ширина, мм

1450

Высота, мм

1600

Вес, кг

1200
