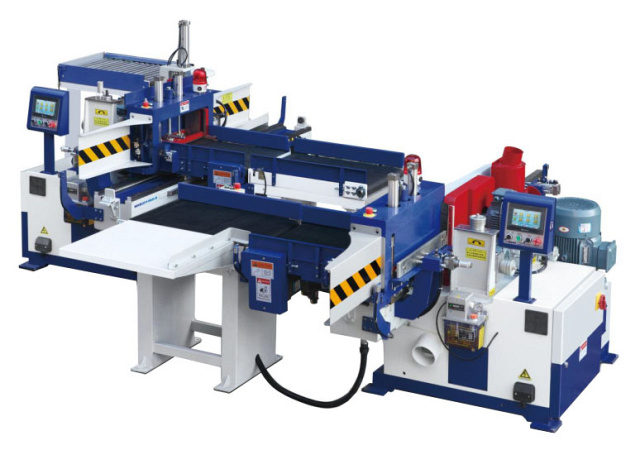

Автоматическая шипорезная группа BEAVER 150D

Цена по запросу
Связь с ведущим специалистом
face-company

Макс. ширина пакета: 590 мм

Макс. высота пакета: 150 мм

Тип подачи: серводвигатели

Наличие встроенного узла клеенанесения: да

Преимущества 3

Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 5 циклов в минуту (зависит от сечения, породы древесины и количества заготовок на входе)

Обслуживается одним оператором

Высокий уровень автоматизации

НАЗНАЧЕНИЕ:

Автоматическая шипорезная группа предназначена для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных брусков и ламелей длиной от 200 мм до 880 мм. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить срощенную заготовку заданного размера.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

1.png  2.png

4.png   5.png



СХЕМА ОБРАБОТКИ:

1. Торцовка пакета ламелей и формирование заплечиков
2. Фрезерование шипа и формирование заплечиков
3. Нанесение клея на торец с шипами заготовок после второго такта фрезерования

РАЗНОВИДНОСТИ ШИПОРЕЗНЫХ ГРУПП:


Модель Beaver 150D-Standart Beaver 150D Beaver 150D-Servo
Рабочая ширина каретки, мм 450 590 590
Тип двигателей инверторные инверторные серводвигатель
Количество циклов в минуту до 4 до 4 до 5


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

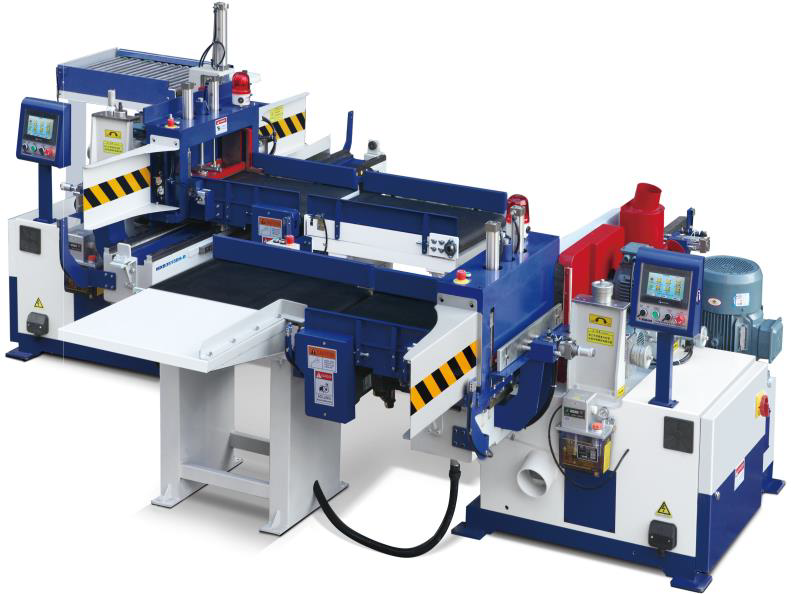

  6.png АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА

Состоит из 2-х шипорезных станков с шириной каретки 450 мм или 590 мм и автоматических конвейеров для перемещения ламелей. По желанию заказчика станки можно оснастить серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности до 5 циклов в минуту.

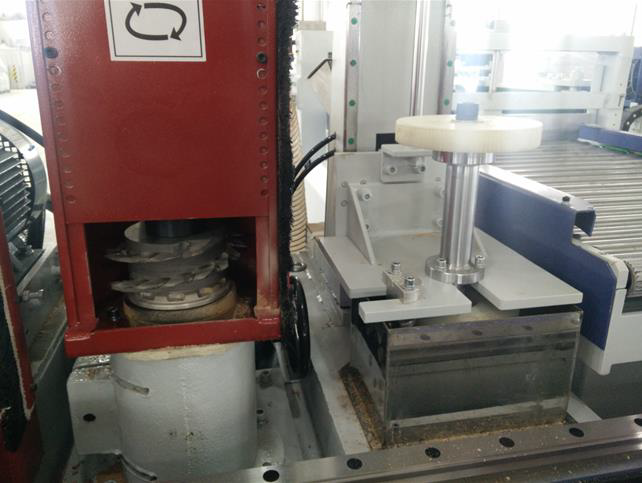

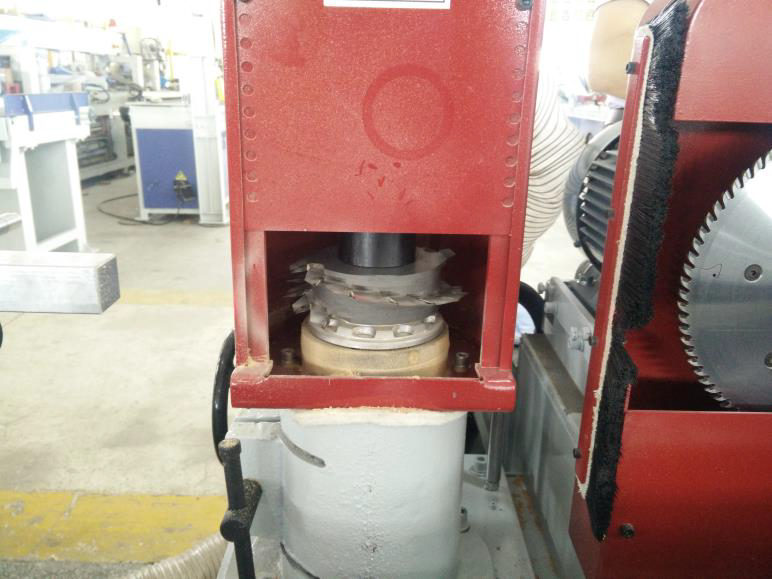

ФРЕЗЕРНЫЕ ШПИНДЕЛИ

Состоит из 2-х шипорезных станков с шириной каретки 450 мм или 590 мм и автоматических конвейеров для перемещения ламелей. По желанию заказчика станки можно оснастить серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности до 5 циклов в минуту.

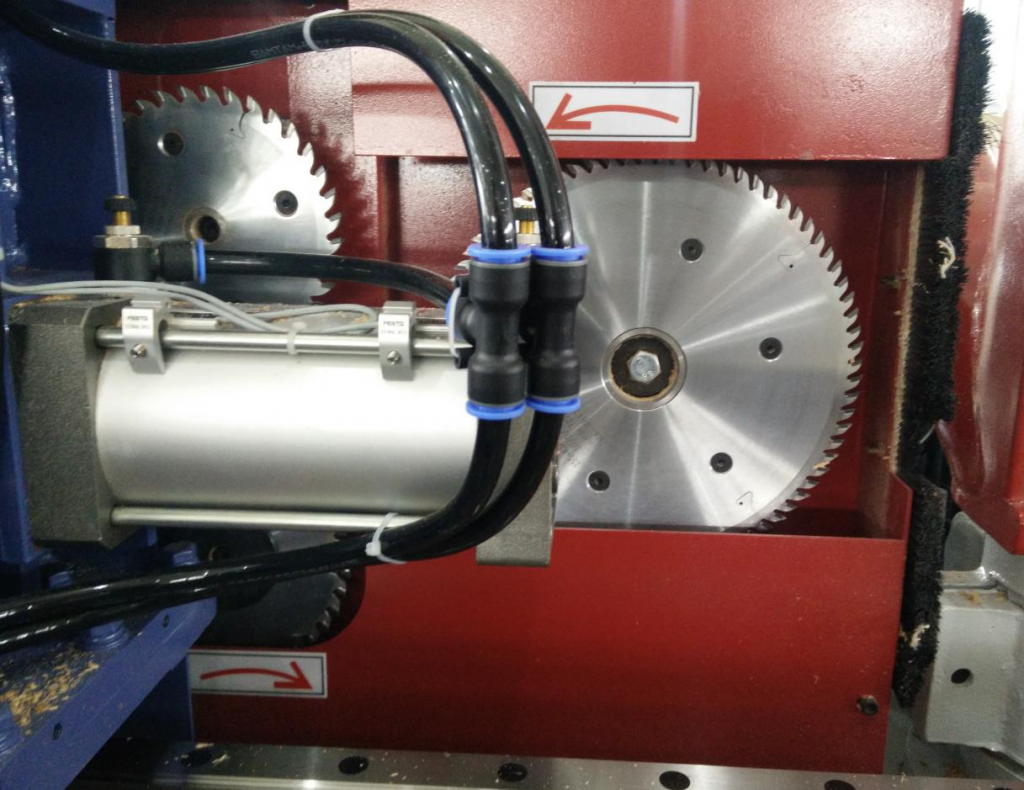

ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ

Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.
УЗЕЛ КЛЕЕНАНЕСЕНИЯ

Второй шипорезный станок оснащен автоматическим узлом клеенанесения.
УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК

Перемещение каретки электромеханическое по зубчатой рейке. Подача осуществляется с помощью электродвигателя по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.

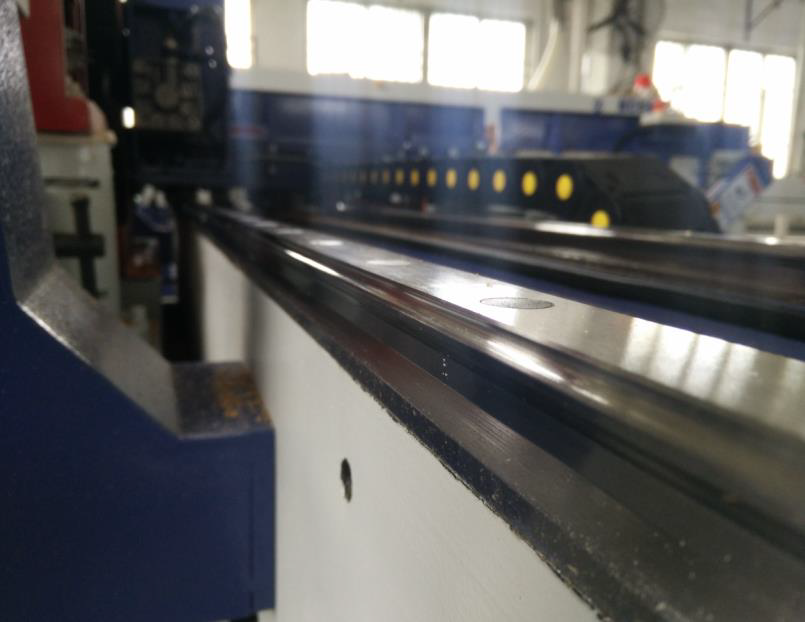

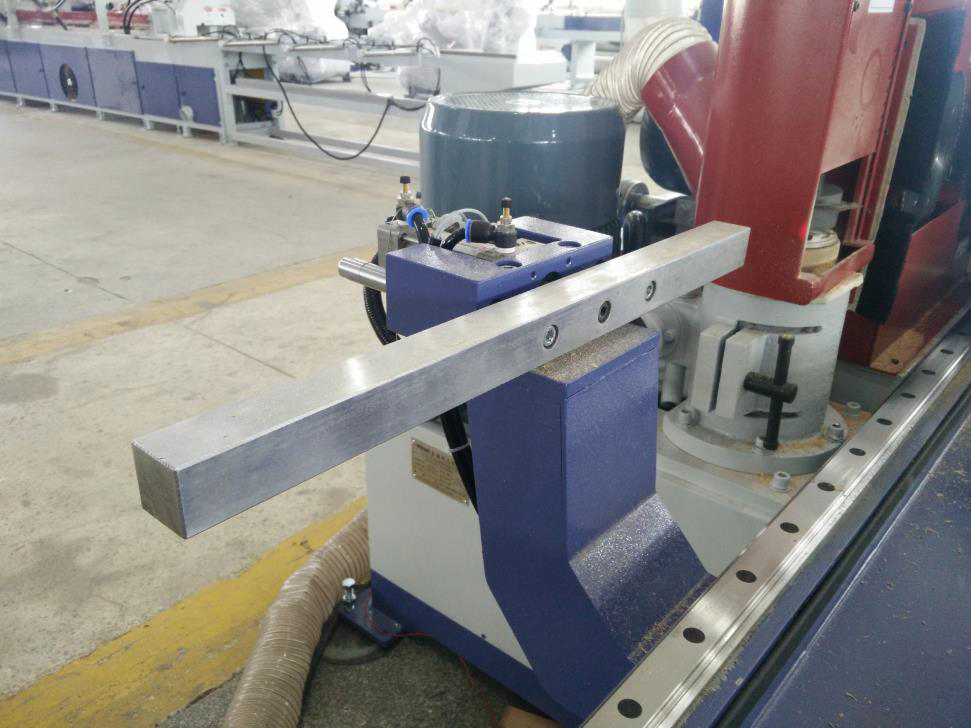

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

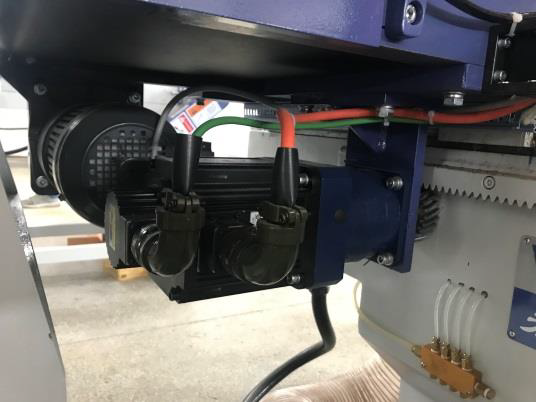

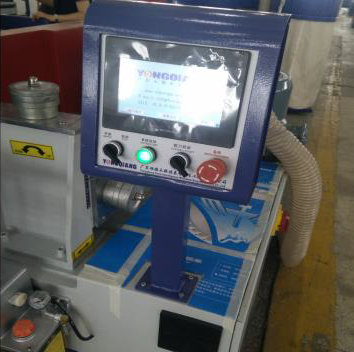

СЕРВОДВИГАТЕЛЬ И PLC ПАНЕЛЬ

Позволяет задать разную скорость подачи каретки в зависимости от режима обработки. Позволяет достичь производительности до 5 циклов в минуту (установлен на модели 150D-Servo).

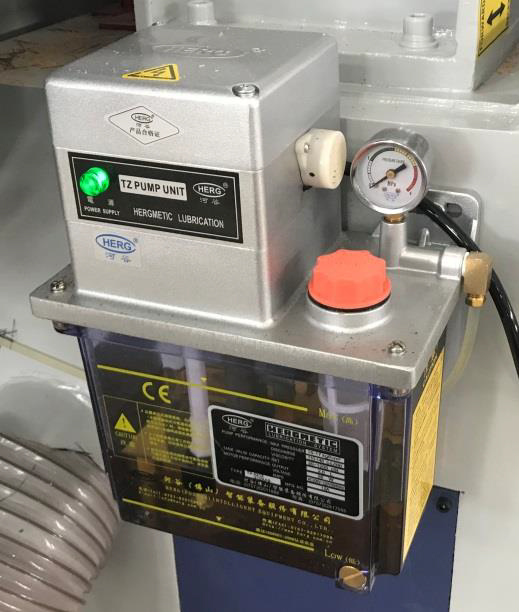

АВТОМАТИЧЕСКИЙ НАСОС

Автоматическая смазка узлов шипорезной группы.
УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА

Состоит из мощного толкателя с пневматическим цилиндром для быстрого перемещения пакета ламелей на приводной конвейер.


Модель Beaver 150D
Максимальная ширина заготовки (высота пакета), мм 150 (160, 200, 250)*
Минимальная ширина заготовки (высота пакета), мм 20
Ширина рабочего стола, мм 590
Минимальная длина ламели, мм 200
Максимальная длина ламели, мм 880
Посадочный диаметр шипорезных шпинделей, мм 50
Частота вращения шипорезных шпинделей, об/мин 5600
Посадочный диаметр торцовочных и подрезных валов, мм 30
Частота вращения торцовочных и подрезных валов, мм 2840
Расход воздуха в системе стружкоудаления, м³/ч 9000
Диаметр патрубков стружкоудаления, шт. х мм 4 х 150
2 х 100
Мощность приводов:
Шипорезные шпиндели, шт. х кВт
2 х 15
Торцовочные шпиндели, шт. х кВт
2 х 4
Подрезные шпиндели, шт. х кВт
2 х 3
Подающие столы и конвейеры шипорезной группы, шт. х кВт
2 х 0,75
Суммарная мощность, кВт 45,5
Давление воздуха в пневмосистеме, бар
6 - 8
Габаритные размеры:
Длина, мм 5800
Ширина, мм 6000
Высота, мм 1600
Вес, кг 2700

* опция
