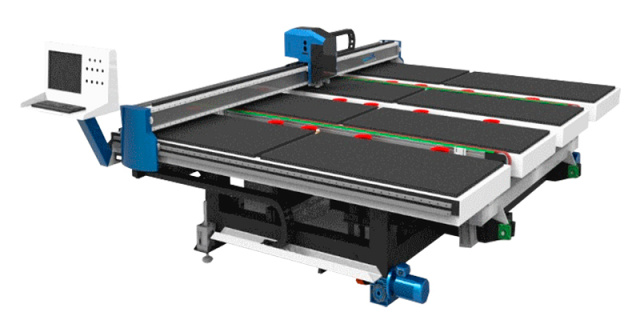

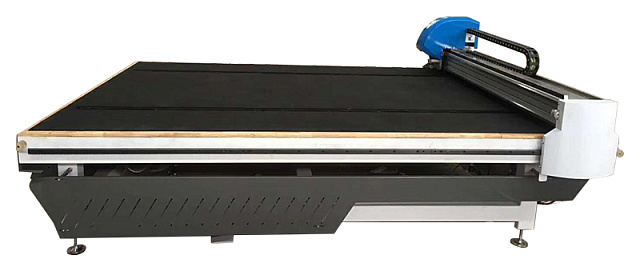

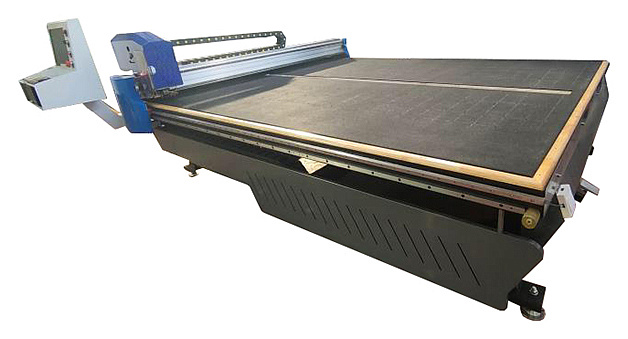

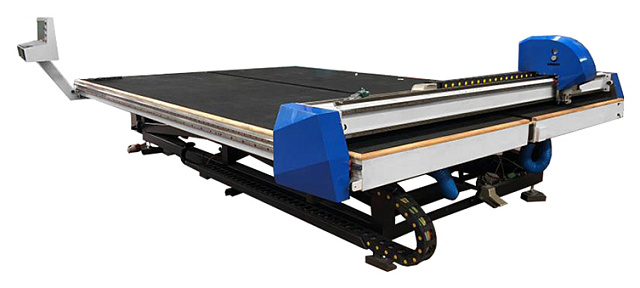

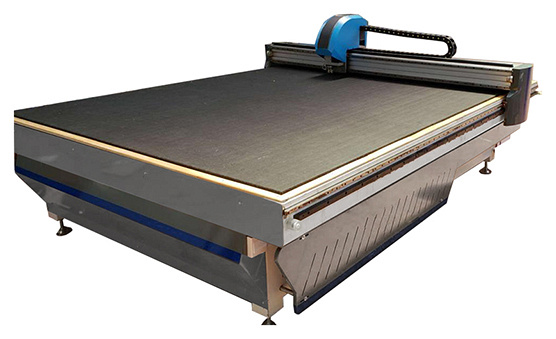

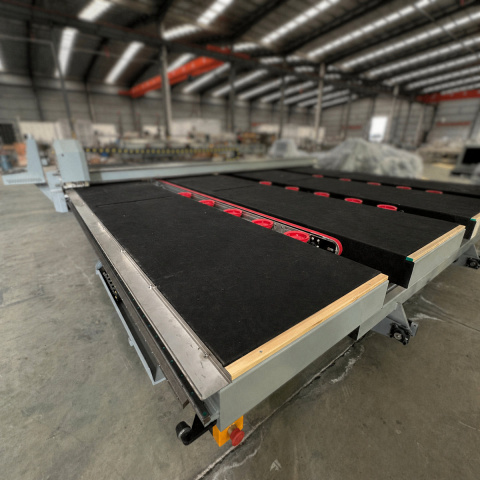

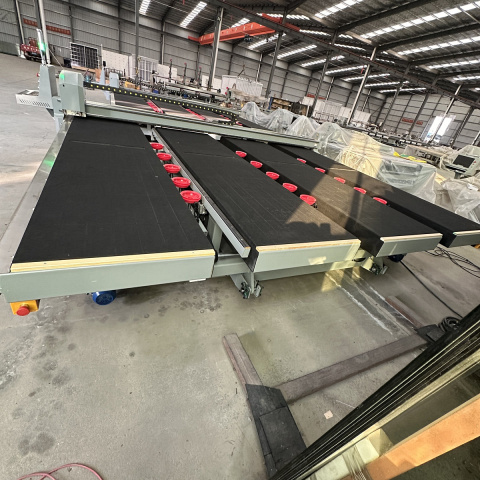

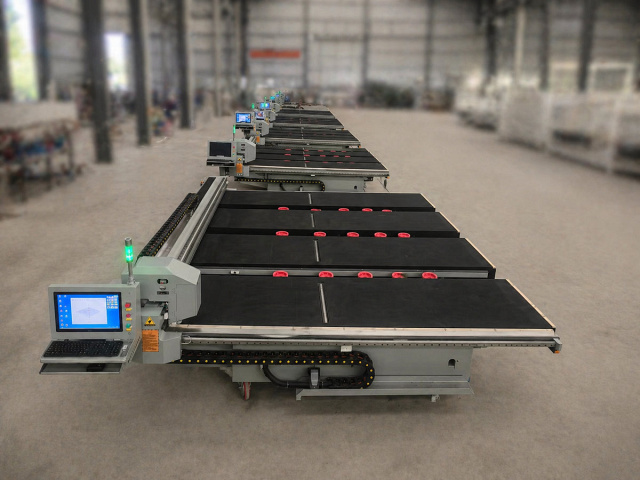

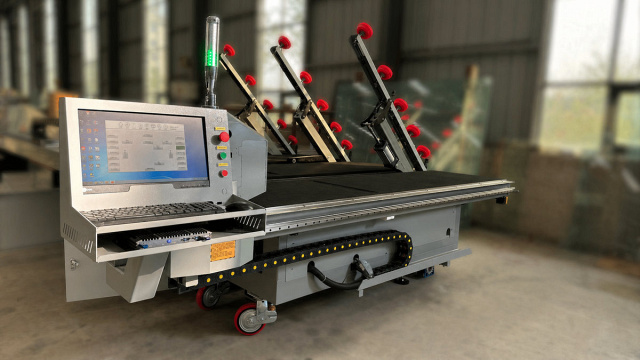

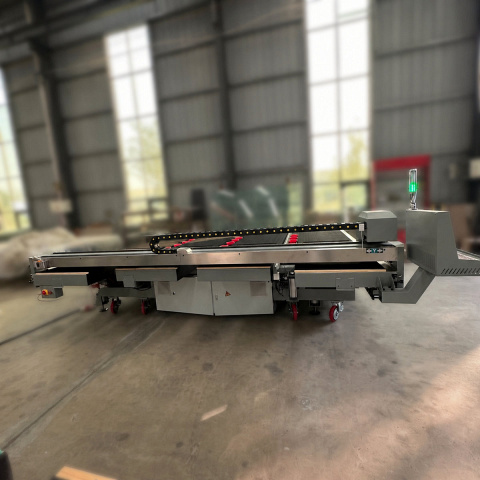

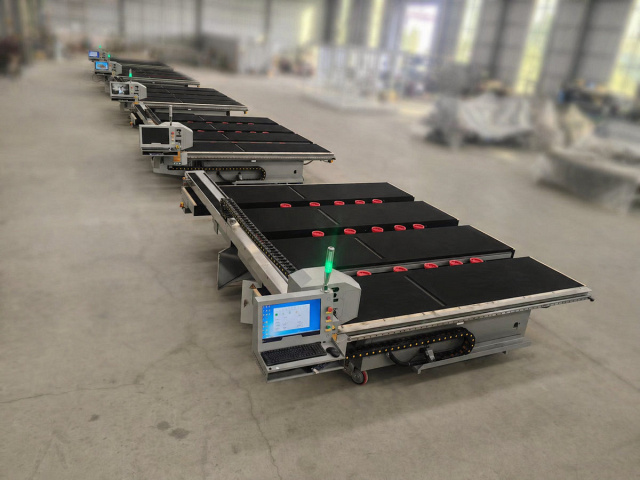

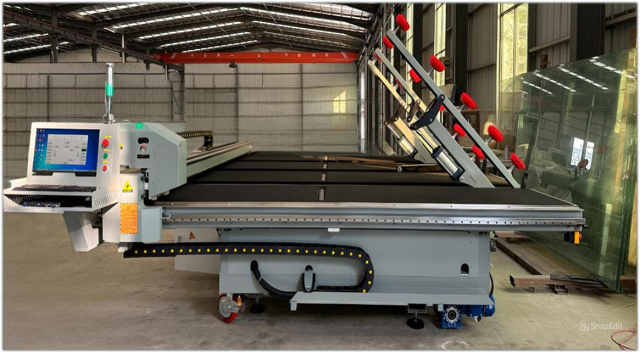

Автоматические столы с ЧПУ для прямолинейного и фигурного раскроя стекла JET Glass. Модели JKM 2420, JKM 3826, JKM3829
-
Производитель: JET GLASS
Страна: Китай
-
Макс.скорость резки: 180 м/мин
Ускорение: 3 м/с²
Толщина стекла: 3 - 20 мм
Мощность: 8; 10; 10 кВт
Вес: 1800; 2000; 2200 кг
- Запчасти
- Компрессоры
Связь с ведущим специалистом
8 (495) 781-55-11 /
8 800 1000 111
- Запчасти
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для прямолинейного и фигурного раскроя листового стекла толщиной от 3 до 20 мм на детали заданных размеров.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по изготовлению стекольной продукции, по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика, в мебельном производстве, в цехах стеклообработки (стеклянные фасады, полки, витрины и др.) и предприятия строительной индустрии.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
| | |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- ЧПУ управление, ввод всех параметров с пульта управления;
- Прямолинейный и фигурный раскрой;
- Автоматическая регулировка скорости раскроя;
- Программа оптимизации карт раскроя;
- Устройство печати этикеток (опция);
- Мониторинг и возможность редактирования параметров раскроя;
- Транспортировочный конвейер для перемещения стекла (опция);
- Система безопасности;
- Дополнительный сервисный стол с планками разлома (опция);
- ЧПУ управление столом на английском языке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

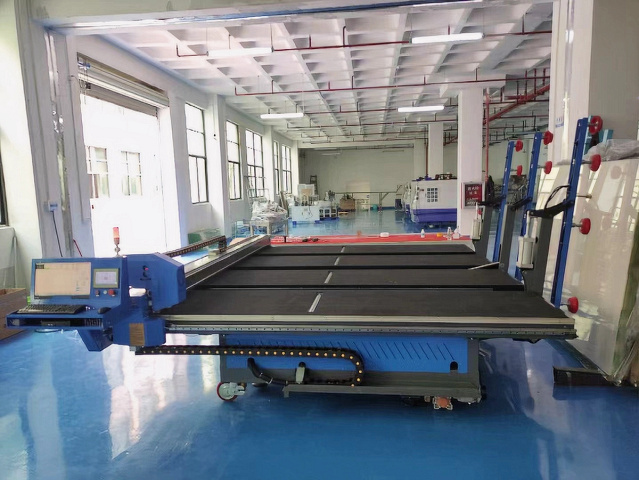

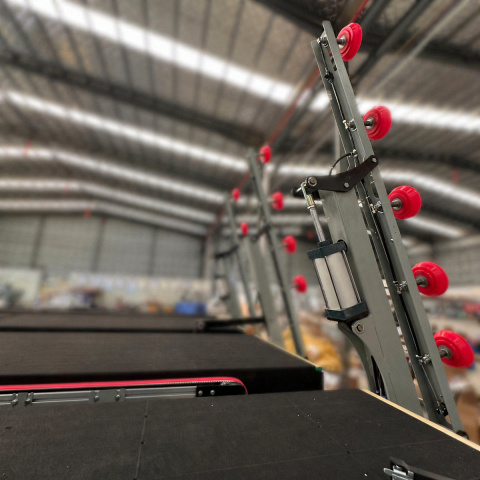

| | АВТОМАТИЧЕСКАЯ ЗАГРУЗКА СТЕКЛА

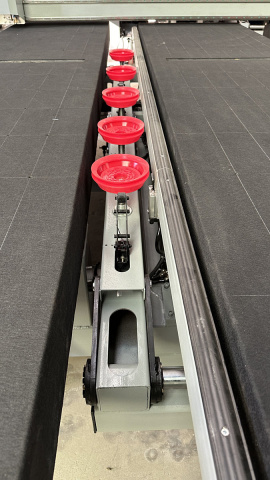

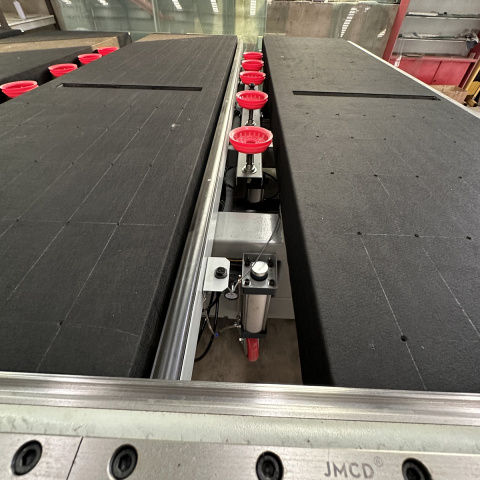

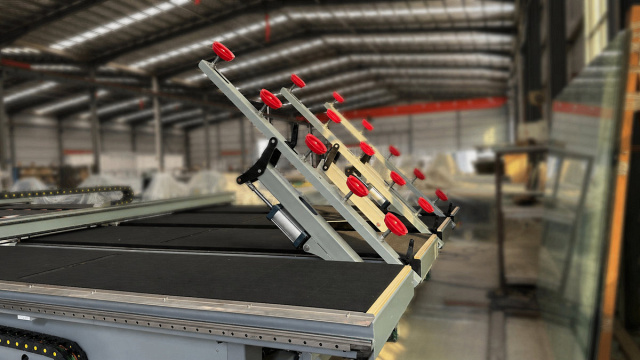

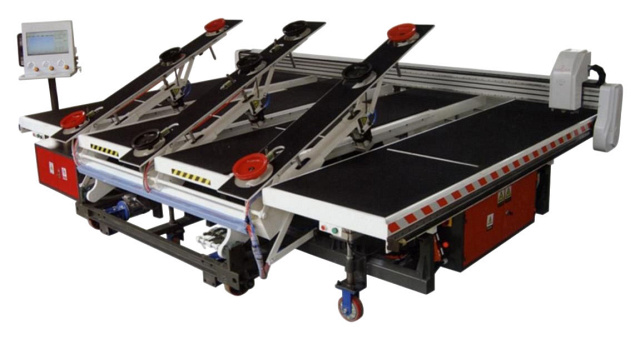

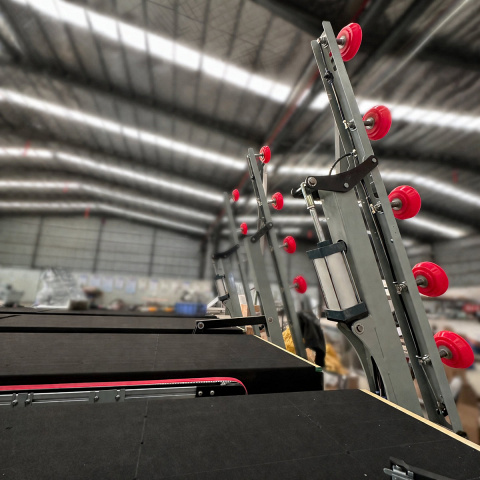

Подвижный загрузчик с вакуумными присосками, который забирает стекло из пирамиды, загружает листы по одному на стол для резки стекла. |
| | ПРОГРАММА ОПТИМИЗАЦИИ КАРТ РАСКРОЯ Программа оптимизации раскроя стекла предназначена для компаний, занимающиеся раскроем листового стекла на множество разных по размеру и форме мелких заготовок, при этом существенно позволяет сократить количество отходов. Каждая отдельная заготовка может иметь собственные размеры, соответственно, и каждый план раскроя стекла будет отличаться от предыдущего. Опыт показывает, что создание планов раскроя вручную приводит примерно к 15 – 20 % отходов. Используя программа оптимизации - процент отхода в результате раскроя снижается до минимального уровня как 3 – 5 %. Программа оптимизации имеет функцию выбора вариантов оптимизации по приоритету минимального отхода, а так же мануальное составление раскроя и его редактирования. |
| | АВТОМАТИЧЕСКИЙ ПРЯМОЛИНЕЙНЫЙ И ФИГУРНЫЙ РАСКРОЙ Режущая головка изготовлена из немецких комплектующих и может свободно вращаться на 360°, чтобы вырезать любую форму. Компьютерное управление перемещения режущей головки, автоматический раскрой согласно оптимизированному плану раскроя. |

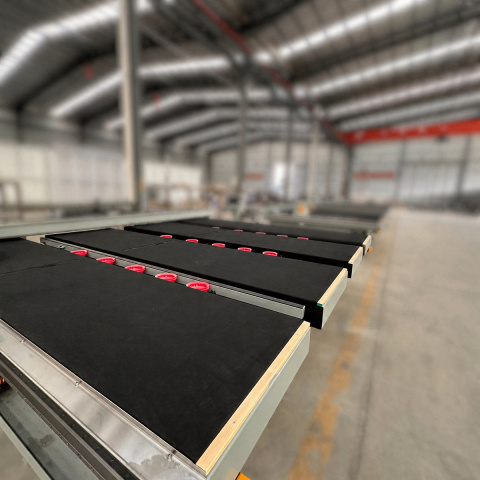

| | СТОЛ С ПОДДУВОМ Стол оснащен воздушной подушкой. В нижнюю часть корпуса стола встроен мощный вентилятор для подачи воздуха. Он равномерно распределяется на поверхности стола воздух и образует воздушную подушку для уменьшения силы трения при соприкосновении стекла с поверхностью стола, при всех операциях связанных с передвижением стекла. |

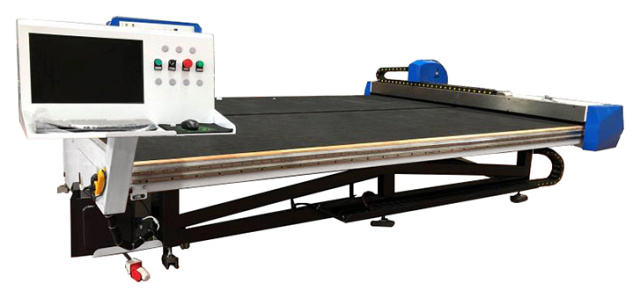

| | ПУЛЬТ УПРАВЛЕНИЯ Пульт управления эргономичен и удобен, диалог «оператор-машина» легко осуществляется благодаря простому интерфейсу и удобному программному обеспечению. Автоматический контроль за работой станка позволяет оперативно определить причину и сигнал тревоги, отобразив причину неисправности на дисплее и предоставит соответствующие решение.Задача решается более удобно и своевременно, не затягивая производство. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | МАРКИРОВКА СТЕКЛА Автоматическое считывание: Автоматическое чтение программ без ручного управления Автоматическая печать: Автоматически распечатывается размер деталей, информацию о клиенте, номер заказа и другую информацию на этикетке Автоматическая вставка: этикеточная бумага автоматически прикрепляется к деловым остаткам. И размеры срезка учитываются в ЧПУ и используются при раскрое нового заказа. |
| | АВТОМАТИЧЕСКАЯ КОНВЕЙЕРНАЯ ЛЕНТА Конвейер перемещает после раскроя стекло на дополнительный сервисный стол, на котором уже выполняется разлом стекла на заготовки. Это позволяет увеличить производительность стола раскроя, сэкономить время. |
| | СЕРВИСНЫЙ СТОЛ Стол для разлома стекла можно использовать с основным столом с ЧПУ для раскроя стекла. Это позволяет значительно увеличить производительность. |
| Модель | JKM 2420 | JKM 3826 | JKM 3829 |
| Размеры листового стекла, мм | 2440 x 2000 | 3800 х 2600 | 3800 х 2900 |
| Толщина стекла, мм | 3 - 20 | 3 - 20 | 3 - 20 |
| Макс. вес стекла для подъема/опускания, кг | 250 | 500 | 700 |
| Скорость загрузки, сек | 20 - 40 | 20 - 40 | 20 - 40 |
| Скорость раскроя, м/мин | 180 | 180 | 180 |
| Точность раскроя, мм | ±0,2 | ±0,2 | ±0,2 |
| Мощность, кВт | 8 | 10 | 10 |
| Габаритные размеры: | |||
| Длина, мм | 3000 | 4500 | 4800 |
| Ширина, мм | 2500 | 3300 | 3300 |
| Высота, мм | 1400 | 1400 | 1400 |
| Вес, кг | 1800 | 2000 | 2200 |
