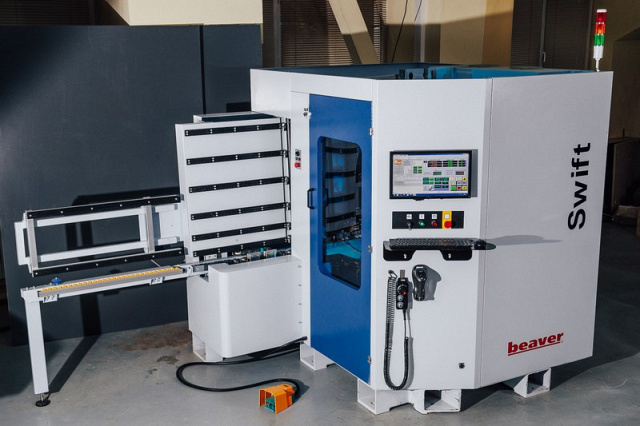

Автоматический сверлильно-присадочный станок с ЧПУ Beaver. Модель SWIFT

Автоматический сверлильно-присадочный станок с ЧПУ Beaver. Модель SWIFT
  • Производитель: Beaver

  • Количество вертикальных шпинделей: 9 шт.

    Макс. ширина заготовки: 900 мм

    Макс. скорость перемещения по осям Х / Y:

    80 / 60 м/мин

    Вес: 2150 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Новый каталог Beaver SWIFT (2019 г., *.pdf, 25,3 Мб)



НАЗНАЧЕНИЕ:

Beaver Swift это сверлильноприсадочной станок с ЧПУ нового поколения, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и обеспечивает сверление всех карт присадки за один проход детали.




ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются на производствах, где необходима повышенная гибкость. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Стабильная стальная конструкция;
  • Вертикальное расположение сверлильной головы исключает попадание стружки на поверхность заготовки, что обеспечивает сохранность поверхности изделия;
  • Программа оптимизации сама выберет наиболее быстрый вариант присадки в зависимости от установленного в шпинделях инструмента;
  • Замена инструмента производится только при необходимости его заточки;
  • Простое управление: использование графического интерфейса;
  • Управление осуществляется непосредственно из-под industrial PC.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


МАССИВНАЯ СТАНИНА СТАНКА

Станина станка сборная, выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6 - 8 мм (усиленных до 40 мм в местах сопряжений), что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. За счет большой массы станка обеспечивается отличная виброустойчивость, а это, положительно сказывается на ресурсе узлов и долговечности инструмента.

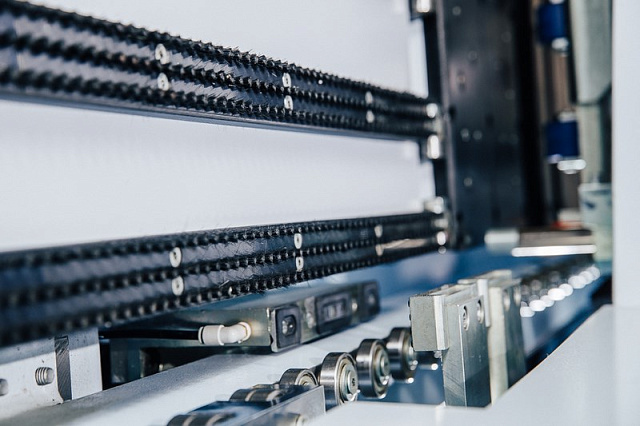

ЗАГРУЗКА И ВЫГРУЗКА ДЕТАЛЕЙ

Деталь загружается вертикально под небольшим углом и перемещается вдоль специального стола с «воздушной подушкой». На входе и выходе станка предусмотрены рольганги для работы с длинными деталями. Станок поддерживает два режима выгрузки заготовки из рабочей зоны: проходной режим и режим загрузки-выгрузки с одной стороны - что удобно при работе одному оператору.

БАЗИРОВАНИЕ ДЕТАЛИ

На входе станка деталь базируется по стальному пневматическому упору, управляемой стойкой ЧПУ. Упор позволяет точно задать начало отсчета координат для данной заготовки, а оптический датчик проконтролирует наличие заготовки и защитит от ложного запуска станка.

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ

Предназначены для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки. Захват происходит двумя независимыми пневмоцилиндрами.

СИСТЕМА ПРИЖИМА

В рабочей зоне деталь надежно фиксируется с помощью системы независимого прижима, что обеспечивает высочайшую точность при сверлении, а наличие пневматического фиксатора, выдвигаемого из зоны сверлильной головы, полностью исключает возможность смещения заготовки в процессе перебазирования пневматических захватов.



ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «THK» (ЯПОНИЯ)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

www.thk.com



СИСТЕМА ЗАЩИТЫ НАПРАВЛЯЮЩИХ «THK-LACS» (ЯПОНИЯ) В КОМПЛЕКТЕ С КАРТРИДЖНОЙ СМАЗКОЙ QZ И СТАНЦИЕЙ ПОДАЧИ СМАЗКИ

Контактный скребок LaCS обеспечивает усиленную защиту направляющих и подшипников по всем осям перемещения, а самосмазывающиеся подшипник QZ в комплекте со станцией подачи смазки способны проработать без обслуживания весь срок службы оборудования. Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.




КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y «WMH-Herion» (ГЕРМАНИЯ)

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.


www.wmh-herion.de



ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:

1. Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;

2. Получить гораздо более высокий КПД;

3. Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;

4. Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.


www.nidec-shimpo.co.jp

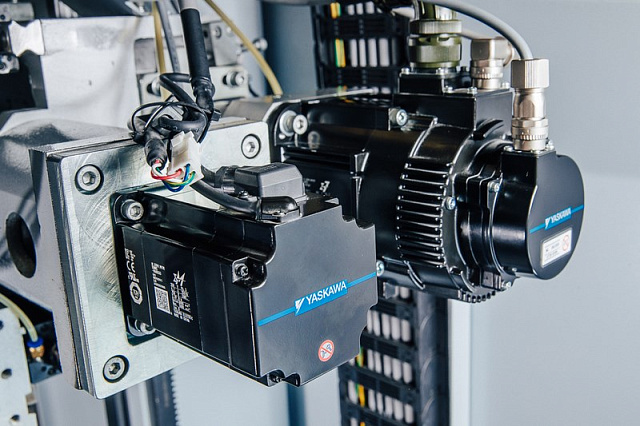

СЕРВОДВИГАТЕЛИ «YASKAWA» (ЯПОНИЯ)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,001 мм) в соответствии с заданной программой при высокой скорости перемещения до 80 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии, в том числе и на пятиосевом оборудовании.


www.yaskawa.com

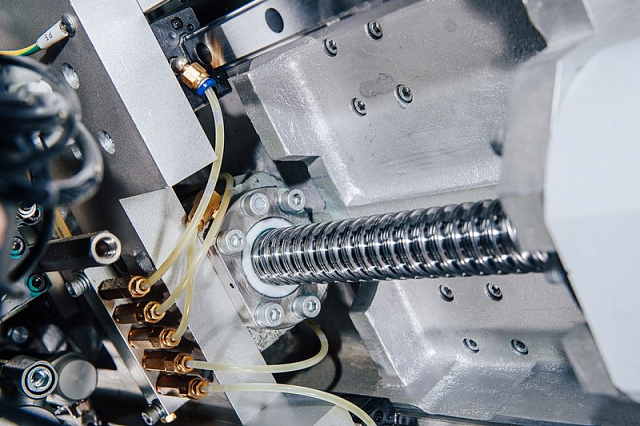

ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА «PMI» (ТАЙВАНЬ)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.


www.pmi-amt.com

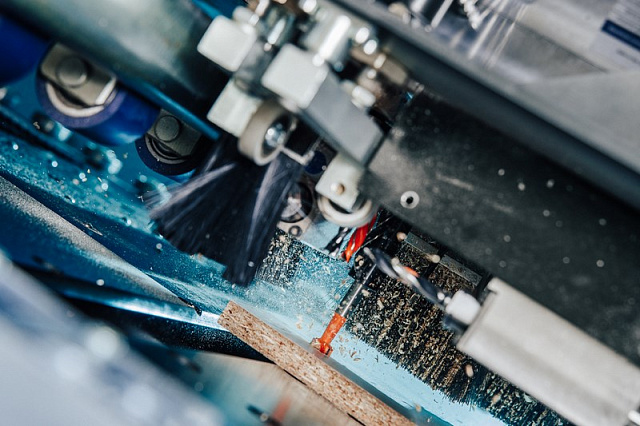

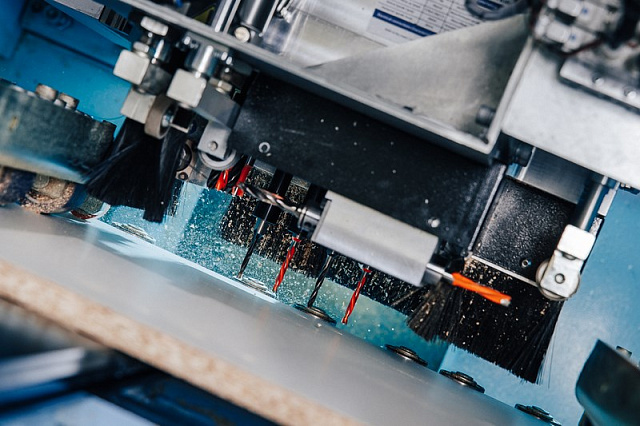

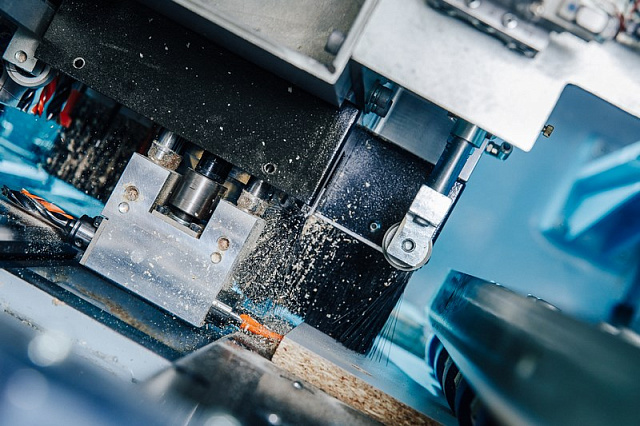

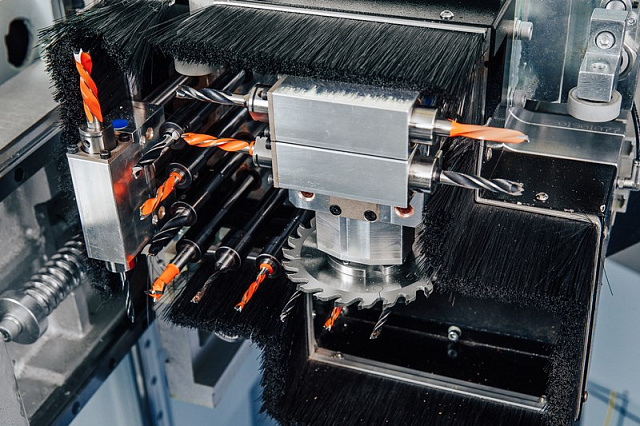

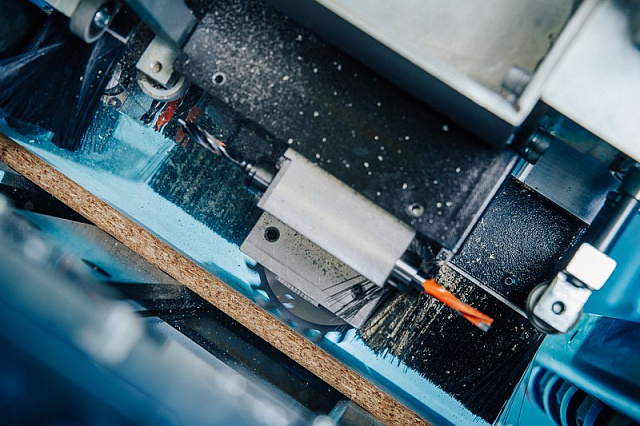

СВЕРЛИЛЬНОПРИСАДОЧНАЯ ГОЛОВА «HSD» (ИТАЛИЯ) *

В комплектации:

9 вертикальных шпинделей (5+4)

6 горизонтальных шпинделей (2+2 по оси X и 1+1 по оси Y)

1 пазовальная пила

* только в конфигурации Beaver SWIFT

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5,5 КВТ - 18 000 ОБ/МИН

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять качественную обработку деталей с высокой скоростью.
Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

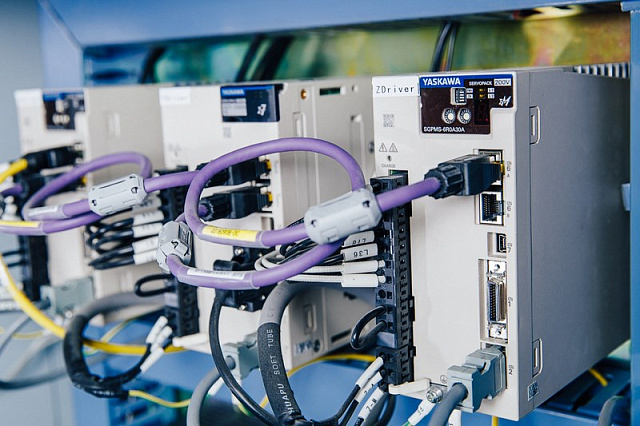

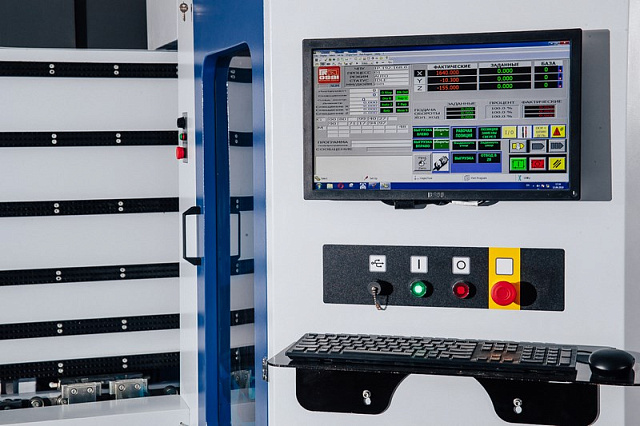

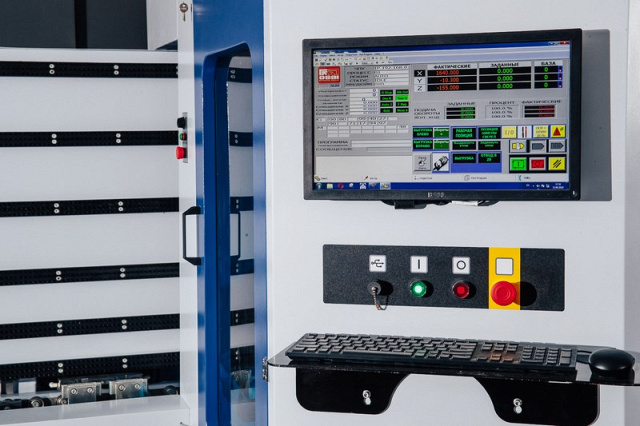

ШКАФ УПРАВЛЕНИЯ

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком beaver Swift оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.



ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ КОНТРОЛЛЕРЫ (ПЛК) «OMRON» (ЯПОНИЯ)

Компактные промышленные контроллеры «Omron» для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках Beaver и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование.

www.omron.com


ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ «SCHNEIDER» (ГЕРМАНИЯ)

Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric.


www.schneider-electric.com


ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X И Y

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.


СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

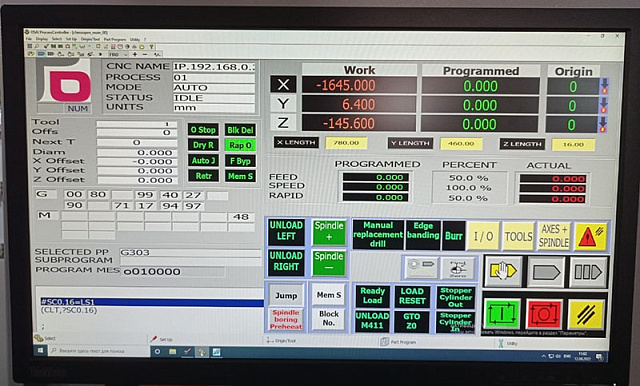

СИСТЕМА УПРАВЛЕНИЯ «OSAI» (ИТАЛИЯ)

Одна из самых доступных и надежных систем управления. Успешно устанавливается и эксплуатируется, в том числе и на пятиосевом оборудовании ведущих мировых производителей, таких как: Bacci, CMS, PADE, GREDA. Широкие возможности обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.


www.osai.it


ПУЛЬТ УПРАВЛЕНИЯ

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

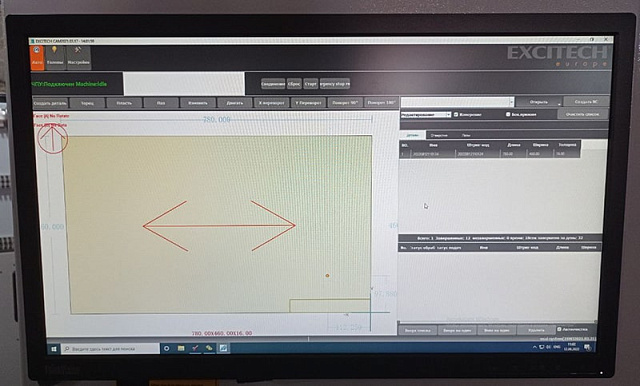

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ExciCamDrill

Простой и интуитивно понятный программный продукт, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает доступным графическим интерфейсом, наглядно демонстрирующим технологические карты присадок и позволяет осуществлять импорт файлов из популярных программных комплексов по проектированию мебели. Такие как Базис-Мебельщик, К3 Мебель, bCAD.

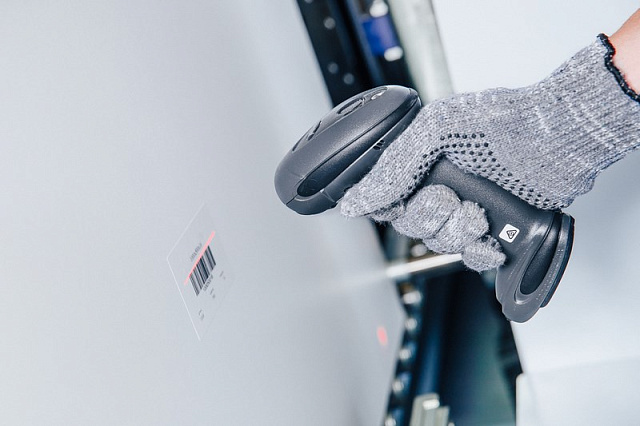

СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ

Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.

ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор инструмента, смазочный комплект, набор ключей и т.д.

СИСТЕМА УДАЛЕННОЙ ДИАГНОСТИКИ (TELESERVIS)

Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.


ВАРИАНТЫ КОНФИГУРАЦИИ СТАНКА:

BEAVER SWIFT ERGO

9 вертикальных шпинделей;

6 горизонтальных шпинделей:
2 + 2 передний - задний торец;
1 + 1 левый - правый торец.

1 пазовальная пила.
BEAVER SWIFT

9 вертикальных шпинделей;

6 горизонтальных шпинделей:
2 + 2 передний - задний торец;
1 + 1 левый - правый торец;
1 пазовальная пила.

фрезерный узел.

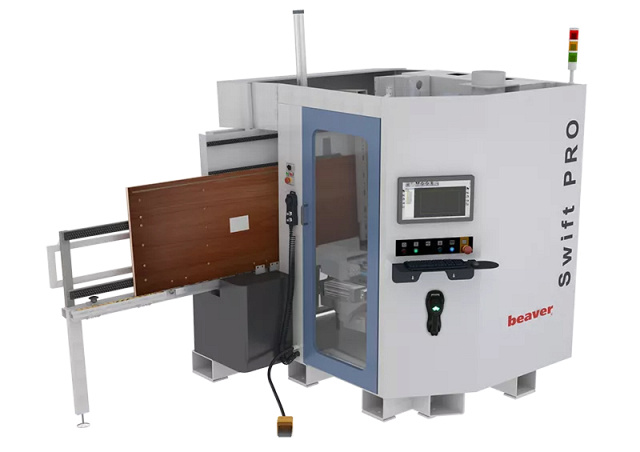

BEAVER SWIFT PRO

9 вертикальных шпинделей;

8 горизонтальных шпинделей:
2 + 2 передний - задний торец;
2 + 2 левый - правый торец.

1 пазовальная пила.

фрезерный узел.



Модель SWIFT
Мин. длина заготовки, мм 200
Макс. длина заготовки, мм 3000
Мин. ширина заготовки, мм 50
Макс. ширина заготовки, мм 900
Мин. толщина заготовки, мм 10
Макс. толщина заготовки, мм 48
Мощность двигателя сверлильной головы, кВт 1,7
Частота вращения шпинделей сверлильной группы, об/мин 4500
Максимальная длина инструмента, мм 70
Максимальная глубина сверления, мм 38
Максимальный диаметр инструмента, мм 35
Максимальный диаметр пазовальной пилы, мм 120
Мощность шпинделя, кВт 5,5
Частота вращения шпинделя, об/мин 18 000
Тип охлаждения шпинделя Воздушный
Тип цанги ER32
Макс. посадочный диаметр инструмента, мм 20
Макс. скорость перемещения (по оси X), м/мин 80
Макс. скорость перемещения (по оси Y), м/мин 60
Макс. скорость перемещения (по оси Z), м/мин 25
Диаметр аспирационного патрубка, мм 150
Давление в пневмосистеме, МPa 0,7
Общая установленная мощность, кВт 10
Напряжение, В 380
Частота тока, Гц 50
Габаритные размеры (в упаковке):
Длина, мм 3000
Ширина, мм  2000
Высота, мм  2250
Вес, кг 2150


ГАБАРИТНАЯ СХЕМА:

  • ООО"Калужская Мебельная Компания"

    Приобрели станок весной 2018-го года, эксплуатируем его 24 часа в сутки. Пока никаких нареканий в работе не было, в использовании машина очень удобна.
