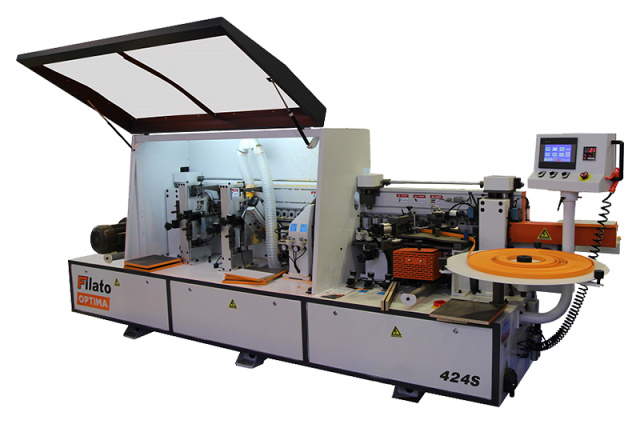

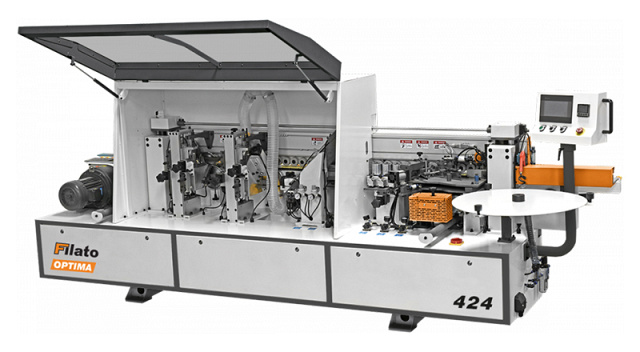

Автоматический кромкооблицовочный станок FILATO. Модели OPTIMA 424 и 424S

Filato
КитайКитай
1 171 630 р
1 054 467 р
В лизинг
Общая сумма лизинга1 370 807 Р
Ежемесячный платеж14 060 Р
Первый платеж527 234 Р
Срок лизинга60 месяцев
от 14 060 р/мес
Подробнее о доставке
1 $ = 76.47 P
Цена рассчитана по курсу ЦБ РФ на 24.10.2020
Связь с ведущим специалистом

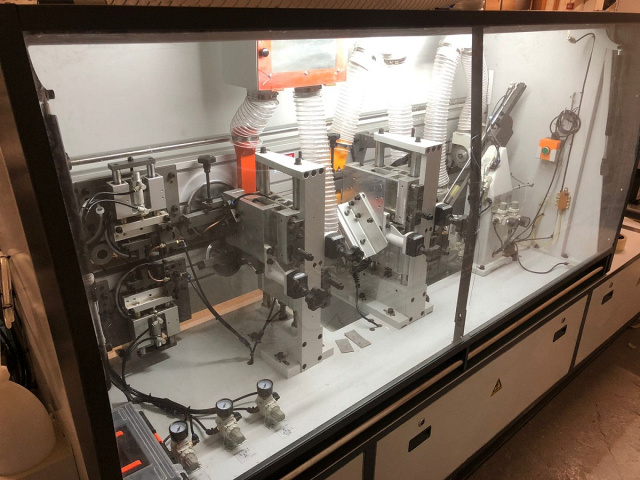

Узел 2-х моторной торцовки

Чистовой узел фрезерования свесов

Узел радиусной циклевки

Узел пазования (OPTIMA 424S)

Полировальный узел

Скорость подачи: 13 / 16 / 20 м/мин

Преимущества 5

Пульт управления с сенсорным управлением

Узел пазования с нижним положением. Мощность двигателя 3,7 кВт

Качественные счетчики регулировки узлов на толщину кромочного материала

Частотные преобразователи Delta

Выносная кнопка / пульт, для настройки станка

Модель OPTIMA 424 OPTIMA 424S
Размеры детали кромки Толщина кромочного материала, мм 0,4 - 3 0,4 - 3
Толщина детали, мин/макс, мм 9 / 60 9 / 60
Габариты детали, длина/ширина, мин, мм 140 / 50 140 / 50

Узел 2-х моторной торцовки

Пилы торцовки, мм Ø100 х 22 Z30 Ø100 х 22 Z30
Мощность двигателей торцовки, кВт 2 х 0,37 2 х 0,37
Обороты двигателя/частота, об/мин/Гц 12 000 / 200 12 000 / 200
Чистовой узел фрезерования свесов Фрезы узла снятия свесов R2, мм Ø69 х Ø16 H13 Z4 Ø69 х Ø16 H13 Z4
Мощность двигателей, кВт 2 х 0,75 2 х 0,75
Обороты двигателя/частота, об/мин/Гц 12 000 / 200 12 000 / 200
Диаметр патрубка аспирации, мм 100 100
Узел пазования (нижнее положение) Пилы торцовки, мм - Ø 100 х 22 Z4
Мощность двигателей торцовки, кВт - 3,7
Обороты двигателя/частот, об/мин/Гц - 12 000 / 200
Полировальный узел Мощность двигателей полировки, кВт 0,37 0,37
Обороты двигателя/частота, об/мин/Гц 1350 / 50 1350 / 50
Диаметр кругов, мм 150 / 22 150 / 22
Подача Скорость подачи, м/мин 13 / 16 / 20 13 / 16 / 20
Мощность двигателя подачи, кВт 2,2 2,2
Обороты двигателя/частота, об/мин/Гц 1430 / 50 1430 / 50
Мощность Общая мощность станка, кВт 7,5 12
Напряжение, В 380 380
Габаритные размеры Длина, мм 4000 4500
Ширина, мм 1100 1100
Высота, мм 1600 1600
Вес, кг 1600 2100
Модель Старая цена Новая цена
OPTIMA 424 1 162 294 р 1 104 179 р



СХЕМЫ ОБРАБОТКИ:

1. Линейка предварительного нагрева торца 2. Подача кромки 3. Клеевой узел
4. Пресс группа 5. Узел 2-ух моторной торцовки 6. Чистовой узел фрезерования свесов
7. Узел радиусной циклевки 8. Узел пазования (OPTIMA 424S) 9. Полировальный узел





НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БАЗОВАЯ СТАНИНА
  • Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
  • Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства.

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ
  • Сборочная линия является окончательным и важным этапом для стабильной работы станка.
  • Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

КОНТРОЛЬ КАЧЕСТВА
  • Участок контроля качества.
  • Специально измерительное оборудование.
  • Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества.

ПРИЖИМНАЯ БАЛКА
  • Прижимная балка из алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость.
  • На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.
  • По всей длине станка точное позиционирование балки достигается за счет четырех опор.
  • Идеальную точность перемещения обеспечивает электропривод энкодера и двигателя.
  • Двигатель подъема и опускания балки:
    • Мощность: 0,25 кВт;
    • Частота: 50 Гц;
    • Скорость вращения: 1400 об/мин.

КОНВЕЙЕР
  • Долговечная и надежная конструкция конвейера.
  • Точное перемещение башмаков осуществляется за счет полукруглой направляющей, прошедшую специальную термообработку с помощью цепи.
  • Износостойкие башмаки в сочетании с резиновыми прижимными роликами диаметром 60 мм расположенными в 2 ряда обеспечивают точную транспортировку заготовок.
  • Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза в целях безопасности при аварийной остановке.
  • Двигатель подачи конвейера:
    • Мощность: 2,2 кВт;
    • Частота: 50 Гц;
    • Скорость вращения: 1430 об/мин.

УСТРОЙСТВО ПОДАЧИ
  • Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
  • 2 литые стальные круглые опоры Ø 50 мм позволяют выдвинуть поддерживающую раму с направляющими роликами на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров.
  • Счетчик с числовой индикацией позволяет оператору точно отследить заданную высоту подъема прижимной балки в режиме реального времени.

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
  • Предварительный нагрев торца заготовки в виде нагревательной планки создает нужную основу для качественной приклейки кромки.
Особо актуально в холодный период времени.

КЛЕЕВОЙ УЗЕЛ

  • Плавная подача кромочного рулонного материала в зону нанесения клея из магазина Ø 740 мм.
  • Традиционный способ добавления клея в клеевой бачок расположен ниже относительно клеенаносящего вала.
  • Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
  • Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.
  • Чувствительная регулировка подачи клея для того, чтобы обеспечить рациональное использование клея.
  • Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика:
    • Мощность: 0,75 кВт;
    • Частота: 50 Гц;
    • Скорость вращения: 1400 об/мин.

ГИЛЬОТИНА

  • Встроенная гильотина на пневматическом цилиндре от AirTEC с электрическим переключателем рассчитан для высокой производительности.

ПРЕСС ГРУППА

  • Состоит из одного подающего ролика большого диаметра 100 мм и трех допрессовочных Ø 65 мм роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.
  • Регулировка площадки прижимной группы на толщину кромочного материала осуществляется с помощью цифрового счетчика.
  • Каждый ролик оснащен индивидуальным пневмо-цилиндром.
  • Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.

УЗЕЛ ТОРЦОВКИ

  • Линейная направляющая расположена под углом 45°.
  • Узел торцовки состоит из 2-ух двигателей:
    • Мощность: 0,37 кВт;
    • Частота: 200 Гц;
    • Скорость вращения: 12 000 об/мин.
  • 2 пилы Ø 100 х 22 Z30; расположены под углом 5°.
  • Автоматическая система смазки направляющих с помощью блока контроля времени.
  • Точный контроль осуществляется за счет установленного частотного преобразователя Delta. Защита от перегрузки двигателя. Это обеспечивает долгий срок службы станка.

ЧИСТОВОЙ УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ

  • Служит для фрезерования верхних и нижних свесов заготовки.
  • Узел фрезерования свесов с 2-мя двигателями:
    • Мощность: 0,75 кВт;
    • Частота: 200 Гц;
    • Скорость вращения: 12 000 об/мин.
  • Точность позиционирования заготовки за счет копиров большого диаметра 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø 120 мм в торец заготовки.
  • На каждом двигателе установлены фрезы R2 Ø 69 х Ø 16 H13 Z4.
  • Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство во фрезерном узле обеспечивает высокое качество обработки.

УЗЕЛ РАДИУСНОЙ ЦИКЛЕВКИ

  • Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
  • На каждом двигателе ножи радиусом R2 с охлаждением путем подачи сжатого воздуха непосредственно на сами ножи.
  • Два двухсторонних ножа для увеличения производительности, размеры: 20 х 12 х 2 х R2H.
  • Настройка происходит с помощью счетчиков.
  • Точность позиционирования заготовки за счет копиров большого диаметра 180 мм по плоскости сверху и снизу, а также круглых конусных копиров Ø 120 мм в торец заготовки.

УЗЕЛ ПАЗОВАНИЯ (OPTIMA 424S)

  • Узел предназначен для пазования нижней плоскости заготовок, при этом сохраняет все предыдущие операции.
  • Регулировка паза от края детали с помощью контрупоров.
  • Регулировка глубины паза с помощью счетчика.
  • Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.
  • Оснащен двигателем:
    • Мощность: 3,7 кВт;
    • Частота: 200 Гц;
    • Скорость вращения: 12 000 об/мин.
  • Пила Ø 100 х 22 Z4
  • На заводе имеется возможность установить один из трех вариантов расположения пилы: снизу, сверху, в торец.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

  • Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
  • Обеспечение стабильной работы за счет подключения постоянного питания.
  • Оснащен 2-мя двигателями:
    • Мощность: 0,37 кВт;
    • Частота: 50 Гц;
    • Скорость вращения: 1350 об/мин.
  • Диаметр кругов Ø 150 х Ø 22

ПАКЕТ «КОМФОРТ»

  • В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов.
  • Подсветка внутренней зоны агрегатов станка.
  • Удобство обслуживания, настройки агрегатов и отслеживания стабильной работы станка.

БЛОК ПОДГОТОВКИ ВОЗДУХА

  • Пневмо-система станка оснащена блоком AirTAC.
  • Регулировка давления и точный контроль подачи воздуха.
  • Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
  • Необходимое давление 8 bar.

ЭЛЕКТРО-ВЫКЛЮЧАТЕЛИ

  • Главный выключатель для подачи питания (Вкл / Выкл).
  • Переключатель для наладки и перенастройки станка.
  • Кнопка аварийной остановки на пульте управления и задней части станка.

ЭЛЕКТРО-КОМПОНЕНТЫ

  • Входное напряжение - 380 В, 50 Гц.
  • Преобразователь частоты Delta с функцией электроостановки двигателя от перегрузки.
  • Логический PLC контролер DELTA.
  • Разрешается эксплуатация в диапазоне 0 - 40°.
  • Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).

СИСТЕМА УПРАВЛЕНИЯ

  • Отдельно вынесен пульт управления с сенсорным дисплеем 7 дюймов Touch SCREEN.
  • Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
  • Максимальное удобство эксплуатации и быстрая обучаемость оператора.
  • Отображение процессов и диагностической информации.
  • Оперативное решение проблем с помощью кода ошибок, отображаемых на мониторе пульта управления.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЛИНЕЙКА ПРЕДВАРИТЕЛЬНОГО РАЗОГРЕВА ТОРЦА ЗАГОТОВКИ
2 УЗЛА НА ТОРЦЕВАНИЕ СВЕСОВ
УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ
РАДИУСНАЯ ЦИКЛЯ
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
АВТОМАТИЧЕСКАЯ СМАЗКА КОНВЕЙЕРА ТРАНСПОРТЕРА
ОБОРУДОВАН СИСТЕМОЙ АСПИРАЦИИ
СИСТЕМА ОПРЕДЕЛЕНИЯ ИНТЕРВАЛА ПОДАЧИ ЗАГОТОВОК


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ ПК 6000

  • Производительность 6000 м³/час.
  • Диаметр воздуховодов 100 мм.
  • Кол-во патрубков воздуховодов 6 шт.
  • Кол-во мешков накопителей/фильтров 2/2 шт.
  • Емкость мешков накопителей 0,6 м³.
  • Мощность электродвигателя 5,5 кВт.
  • Воздуховод из ПВХ Ø: 100 мм TEX PVC5-C 6 м.

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L
  • Давление, 10 бар
  • Производительность, 0,573 м³/мин
  • Мощность, 4 кВт
  • Объем ресивера, 100 л
КЛЕЙ FOLLMAN 1851
  • Клей-расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.
