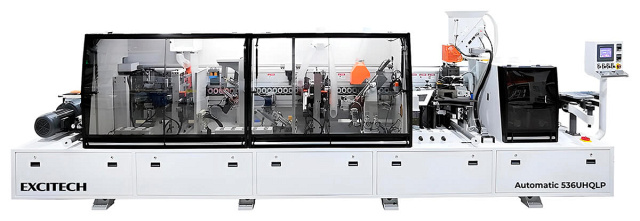

Автоматический кромкооблицовочный станок Filato 536 UHQLP
Код
товара: МБ 356097
Китай

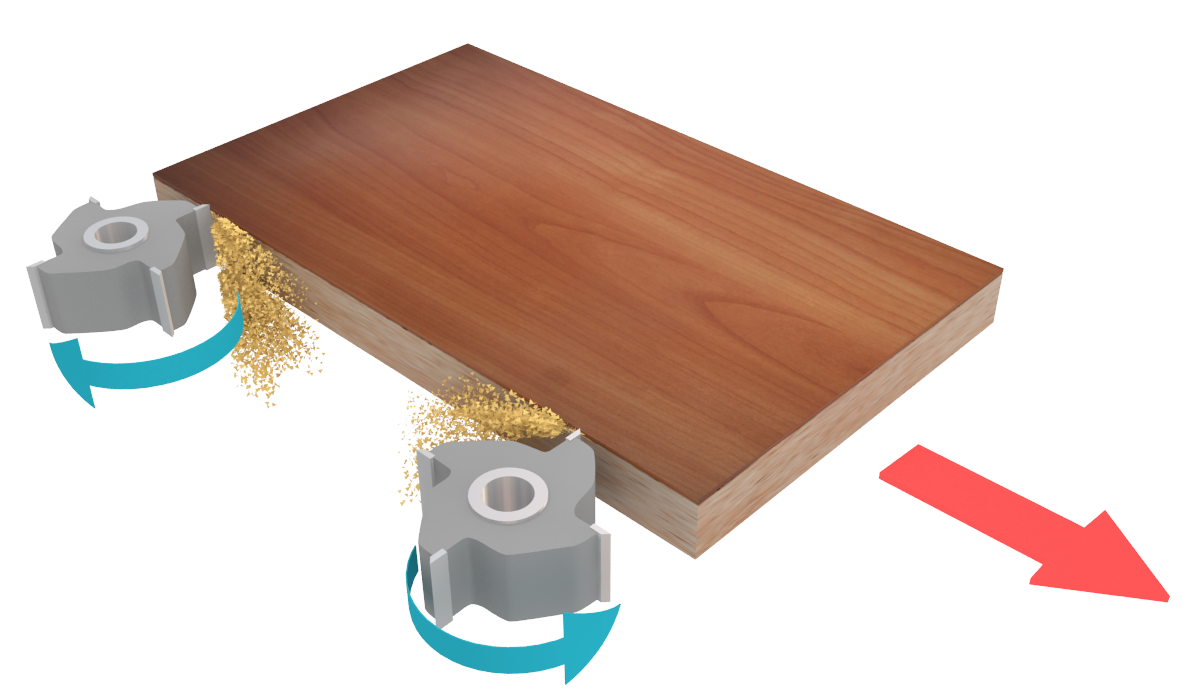

Узел предварительного фрезерования

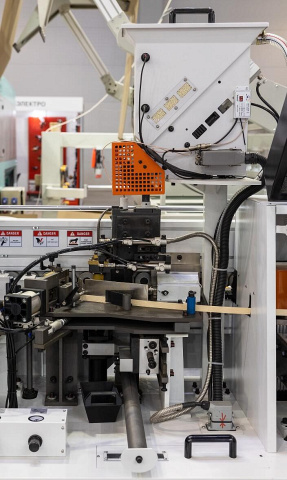

Верхняя клеевая ванна

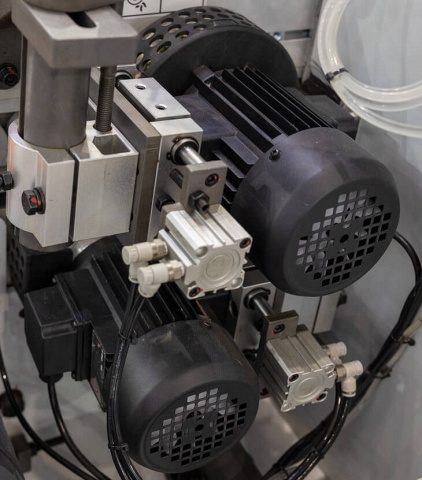

Узел 2-х моторной торцовки
Узел фрезерования свесов (чистовой)
Узел радиусной циклевки
Полировальный узел
Скорость подачи: 15 / 23 м/мин
Преимущества
- Алмазные фрезы с рабочей высотой 60 мм
- Программируемая обработка узла ROUND

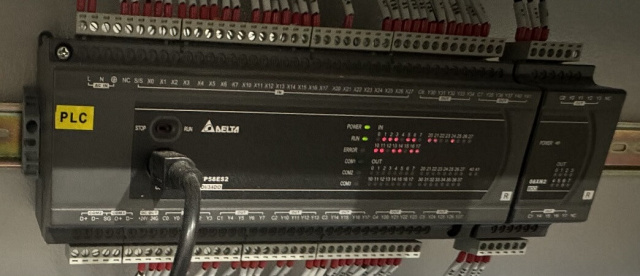

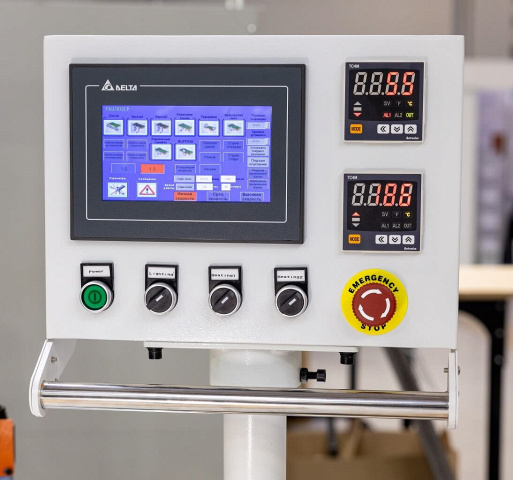

- Пульт управления с сенсорным дисплеем

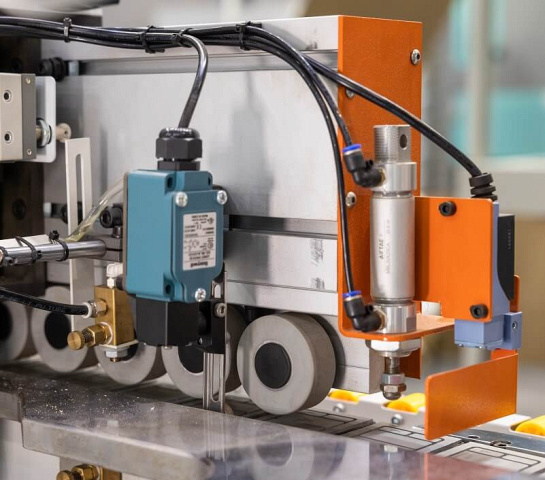

- Пневмо-отрыватель стружки
Модель
536 UHQLP
Скорость подачи, м/мин
15 / 23

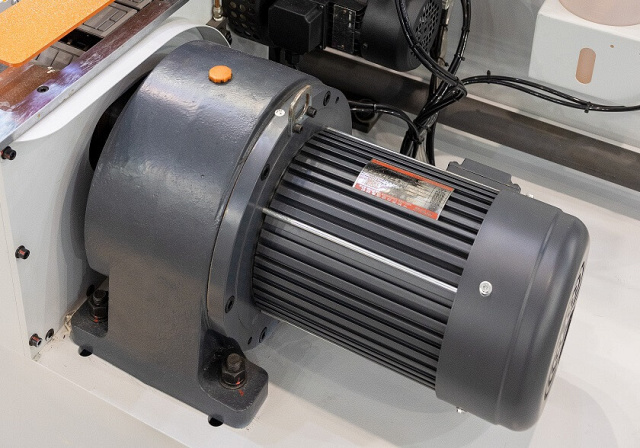

Мощность двигателя подачи, кВт
2,2
Обороты двигателя, об/мин
1430
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3

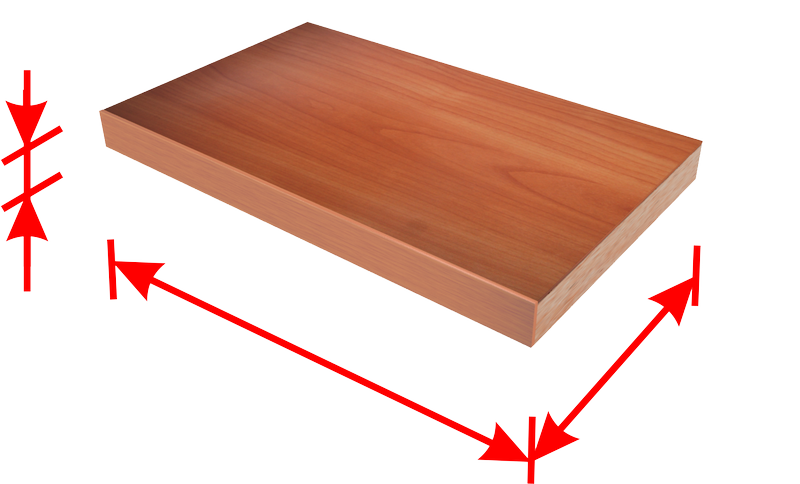

Толщина детали, мм
9 - 60
Габариты детали (мин.), мм
140 x 60
Мин. рекомендованная загруженность оборудования
2 смены (16 ч)
Нагрев торца
есть

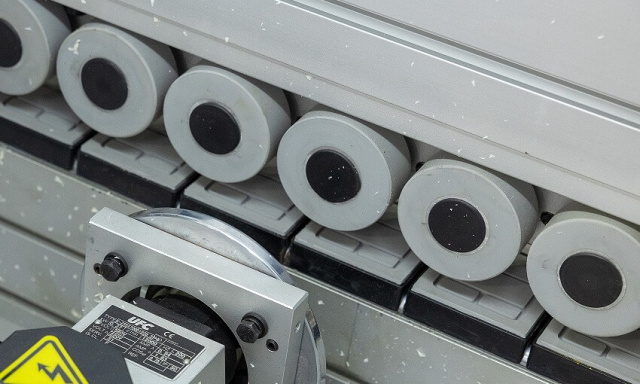

Регулировка на толщину прижимной балки
электропривод
Тип используемых клеев
EVA / PUR
Система настройки на толщину кромки
пневмоперенастройка Quick Set
Параметры фрез, мм
Ø 100 x 30 Н65
Мощность двигателя фрезерования, кВт
2 x 2,2
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Пилы торцовки, мм
Ø 100 x 22
Мощность двигателей торцовки, кВт
2 x 0,37
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов кромки, мм
Ø 69; Z4
Мощность двигателей, кВт
2 x 0,75
Обороты, об/мин
12 000
Частота, Гц
200

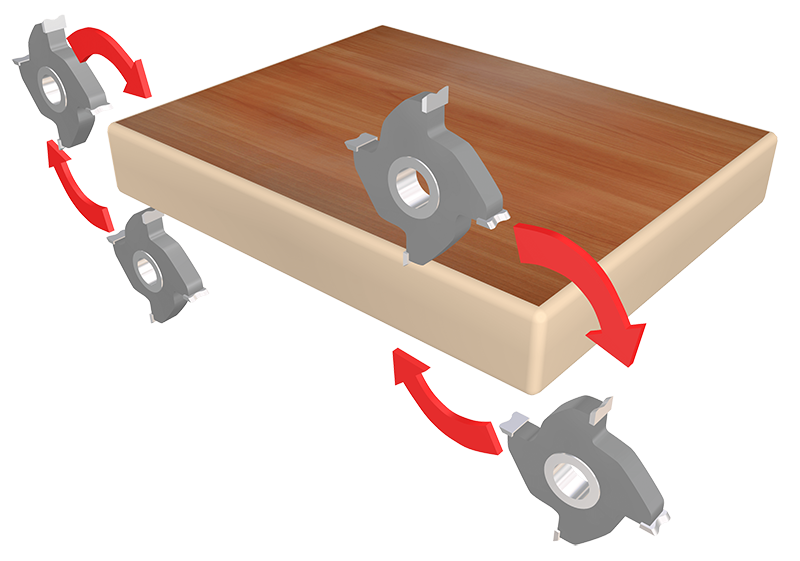

Фрезы узла обкатки углов, мм
Ø 70 x Ø 16 H16 Z3
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Макс. толщина заготовки, мм
60
Мин. длина заготовки, мм
140
Радиус инструмента, мм
R2H
Пластины узла снятия радиусной цикли, мм
20 x 12 x 2R2H
Ножи узла снятия плоской цикли, мм
15 x 15 x 2,5
Мощность двигателей полировки, кВт
2 x 0,37
Обороты двигателя, об/мин
1350
Частота, Гц
50
Диаметр кругов, мм
150 / 22
Диаметр воздуховодов, мм
100
Количество, шт.
5
Производительность, м3/ч
4250

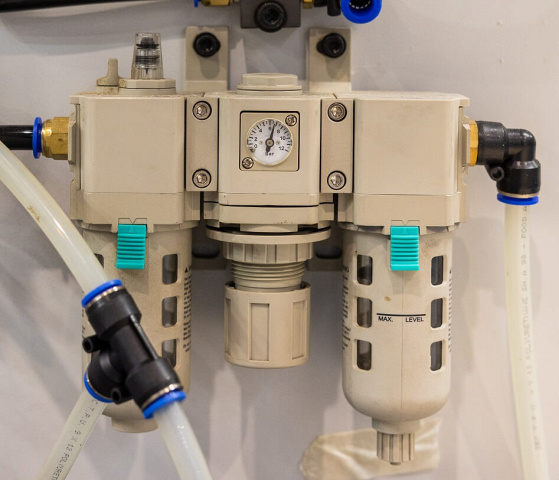

Требуемое давление, Бар
7
Расход воздуха, л/мин
450
Производительность компрессора, л/мин
600
Напряжение, В
380
Общая мощность, кВт
14

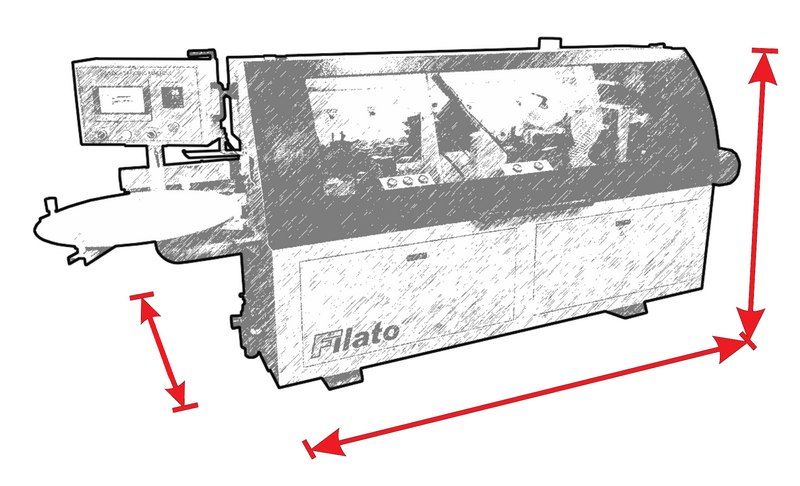

Длина, мм
6600
Ширина, мм
1100
Высота, мм
1600
Вес, кг
2450
| Модель | OPTIMA 536 UHQLP | ||
| Размеры детали кромки |  | Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 9 / 60 | ||
| Габариты детали, длина/ширина, мин, мм | 140 / 60 | ||
| Предварительное фрезерование | | Параметры фрез, мм | Ø100 х 30 Н65 L/R |
| Мощность двигателей торцовки, мм | 2 х 2,2 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Торцовка | | Пилы торцовки, мм | Ø100 х 22 Z30 |
| Мощность двигателей торцовки, мм | 2 х 0,37 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| Фрезерование свесов |  | Фрезы узла снятия свесов R2, мм | Ø69 х Ø16 H13 Z4 |
| Мощность двигателей, об/мин | 2 х 0,75 | ||
| Обороты двигателя/частота, об/мин/Гц | 12 000 / 200 | ||
| 2-ух моторная обкатка углов |  | Фрезы узла обкатки углов, мм | Ø70 х Ø16 H16 Z3 |
| Мощность двигателей полировки, кВт | 2 х 0,37 | ||
| Обороты двигателя/Частота, об/мин/Гц | 12 000 / 200 | ||
| Узел радиусной циклевки |  | Пластины узла снятия радиусной цикли, мм | 20 х 12 х 2R2H |
| Узел плоской циклевки |  | Ножи узла снятия плоской цикли, мм | 15 х 15 х 2.5 |
| Полировка |  | Мощность двигателей полировки, кВт | 2 x 0,37 |
| Обороты двигателя/частота, об/мин/Гц | 1350 / 50 | ||
| Диаметр кругов, мм | 150 / 22 | ||
| Подача |  | Скорость подачи, м/мин | 15 / 23 |
| Мощность двигателя подачи, кВт | 2,2 | ||
| Обороты двигателя/частота, об/мин/Гц | 1430 / 50 | ||
| Аспирация | Воздуховоды Ø, мм х шт. | 100 х 5 | |
| Мощность |  | Общая мощность станка, кВт | 14 / 380 |
| Напряжение, В | 380 | ||
| Габаритные размеры |  | Длина, мм | 6600 |
| Ширина, мм | 1100 | ||
| Высота, мм | 1600 | ||
| Вес, кг | 2450 | ||
