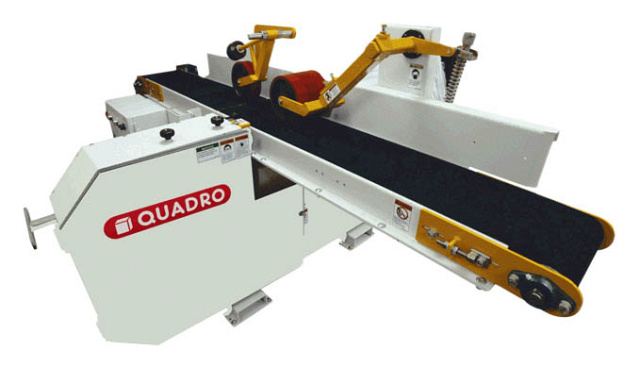

Станок ленточно-делительный QUADRO. Модель 101E

Станок ленточно-делительный QUADRO. Модель 101E
  • Производитель: QUADRO

  • Макс. сечение заготовки: 300 х 250 мм

    Натяжение: ручное

    Подача: электромеханическая

    Установка размеров: вручную

    Прижим: пружинный

    Вес: 1100 кг


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для деления трехкантного-четырехкантного бруса, доски и горбыля по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:

Схема обработки ленточно-делительного станка QUADRO-101E



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;

  • Высокое качество распиловки;

  • Простота и легкость настройки и обслуживания;

  • Подача очищающей жидкости на пильную ленту.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

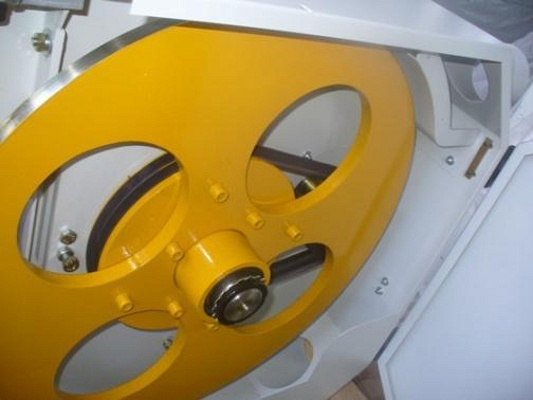

Привод пильного узла ленточно-делительного станка QUADRO-101E

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей (Siemens) и клиноременной передачи. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

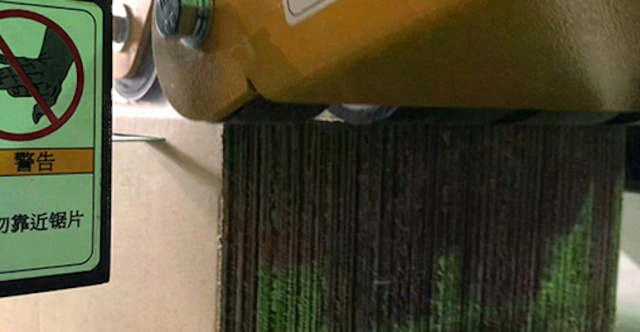

Направляющие ленточно-делительного станка QUADRO-101E

НАПРАВЛЯЮЩИЕ

Специальные щелевые направляющие изготовленные из  лигированной стали с идеальной геометрической точностью, четко контролируют положение пильной ленты и гарантируют высокое качество распила.

Система подачи ленточно-делительного станка QUADRO-101E

СИСТЕМА ПОДАЧИ

Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим. В комплект поставки входит боковая направляющая линейка с неприводными вальцами.

Привод транспортера ленточно-делительного станка QUADRO-101E

ПРИВОД ТРАНСПОРТЕРА

Транспортерная лента приводится в движение электромотором мощностью 1,5 кВт, который обеспечивает очень высокую равномерность подачи и плавное бесступенчатое изменения скорости.

Механизм натяжения ленточно-делительного станка QUADRO-101E

МЕХАНИЗМ НАТЯЖЕНИЯ

Механическое натяжение пилы, является простым и надежным решением обеспечения требуемого натяжения пильного полотна.

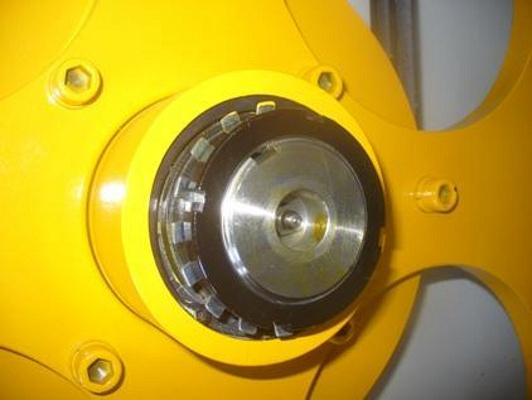

Техническое обслуживание ленточно-делительного станка QUADRO-101E

Техническое обслуживание ленточно-делительного станка QUADRO-101E

Техническое обслуживание ленточно-делительного станка QUADRO-101E

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте.

Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

Устройство очистки ленточно-делительного станка QUADRO-101E

УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.



ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:



Высокоточные ленточно-делительные станки HighPoint позволяют производить качественную распиловку таких материалов как: картон, пластик, пенобетон, поролон, резина, текстолит и другие.


Модель QUADRO-101 E
Максимальное сечение обрабатываемого материала, мм 300 х 250
Расстояние от верхней пилы до транспортера, мм 5 - 120
Перемещение пильных узлов ручное
Натяжение пилы ручное
Ширина подающего конвейера, мм 285
Диаметр шкивов, мм 710
Скорость подачи, мм 0 - 25
Количество пильных лент, шт. 1
Мощность основных электродвигателей, кВт 15
Мощность двигателя подачи, кВт 1,5
Габаритные размеры:
Длина, мм 2870
Ширина, мм 1140
Высота, мм 1140
Вес, кг 1100
