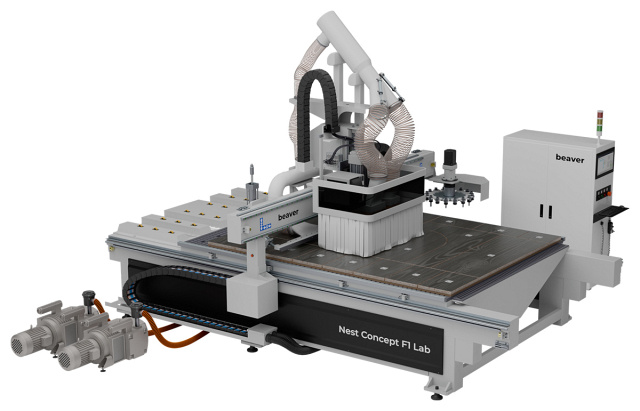

Обрабатывающие центры с ЧПУ Beaver NEST CONCEPT F1 и F1 LAB
Код(ы)
товара: ЧП 447802, ЧП 431769, ЧП 447803
-

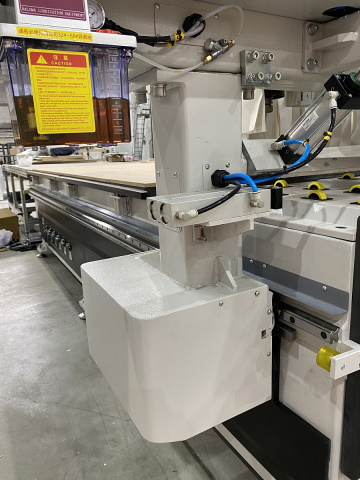

Печать и наклейка этикеток в автоматическом режиме по программе без участия оператора
-

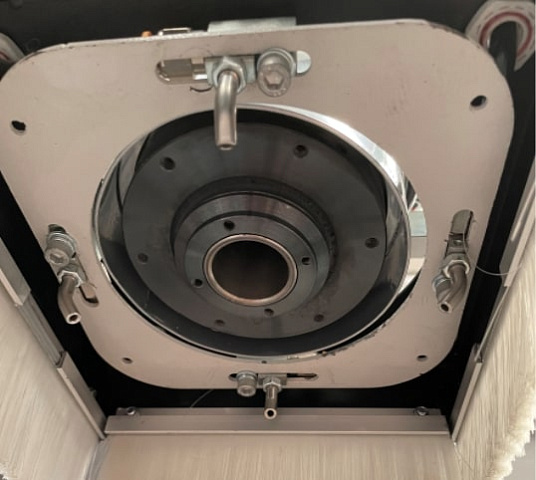

Шпиндель Excitech CS,
12кВт (24 000 об/мин), работает совместно с патроном ISO 30 -

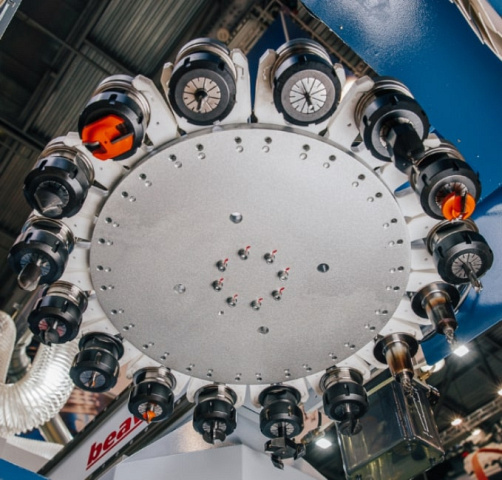

Револьверный магазин закреплен на торце портала. Вращается при помощи серводвигателя с планетарным редуктором
-
В стандартной комплектации станок оснащается двумя вакуумными насосами
по 250 кб/мин
Зона обработки, мм:
X - 2085, Y - 2820, Z - 50
Шпиндель: 12 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Тип инструментального магазина: револьверный
Вес: 3500 - 3520 кг
Преимущества
- Самое доступное решение с принтером для автоматической печати и наклейки этикеток
- Для изготовления корпусной мебели и фасадов

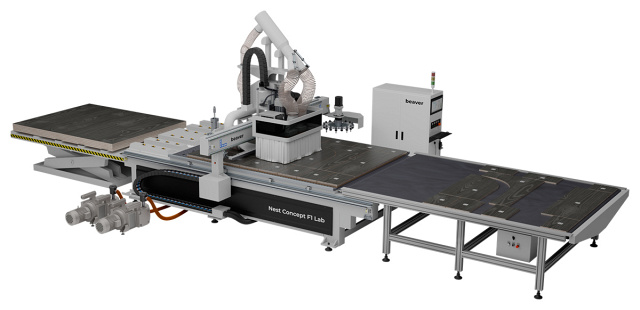

- Автоматизация: установка автоматической загрузки и выгрузки
- Мощный шпиндель: 12 кВт, Excitech CS (Китай)
- Патрон: ISO-30, самый распространенный патрон
- Большой магазин инструментов на 16 позиций
- Серводвигатели увеличенной мощности: 1.3 кВт
- 2 вакуумных насоса в базовой комплектации
Модель
NEST CONCEPT F1
ЧП 447802
В наличии
NEST CONCEPT F1 TPA
ЧП 431769
NEST CONCEPT F1 LAB
ЧП 447803
ЦЕНА
5 071 681 ₽
5 965 290 ₽
5 574 770 ₽
Производитель
Excitech «CS» (Китай)
Excitech «CS» (Китай)
Excitech «CS» (Китай)
Мощность шпинделя, кВт
12
12
12
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Тип инструментального патрона
ISO 30
ISO 30
ISO 30
Тип цанги
ER32
ER32
ER32
Тип смены инструмента
Автоматическая
Автоматическая
Автоматическая
Размеры зоны обработки, мм
2085 x 2820
2085 x 2820
2085 x 2820
Высота заготовки по оси Z, мм
50
50
50
Тип инструментального магазина
револьверный
револьверный
револьверный
Количество мест в магазине, шт.
16
16
16

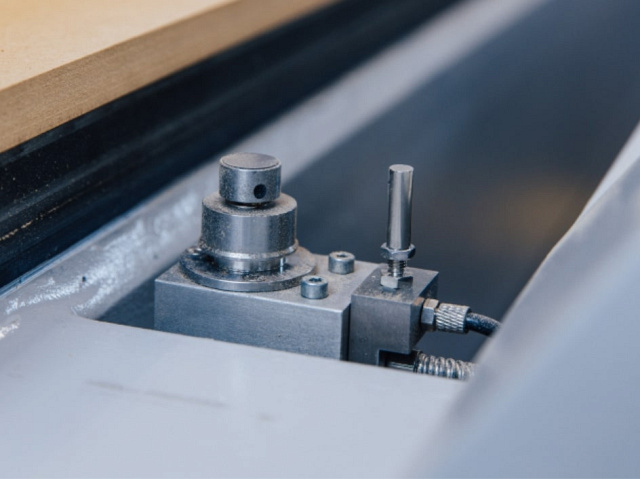

Тип датчика калибровки инструмента
автоматический
автоматический
автоматический

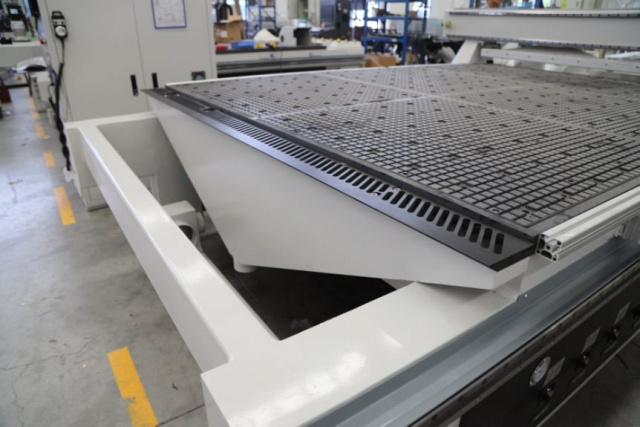

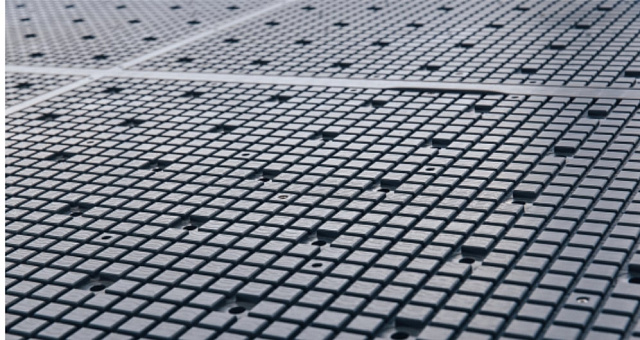

Тип рабочего стола
вакуумный
вакуумный
вакуумный
Скорость холостого хода по оси X, м/мин
0 - 90
0 - 90
0 - 90
Скорость холостого хода по оси Y, м/мин
0 - 90
0 - 90
0 - 90
Скорость холостого хода по оси Z, м/мин
0 - 25
0 - 25
0 - 25
Скорость рабочего хода, м/мин
0 - 30
0 - 30
0 - 30

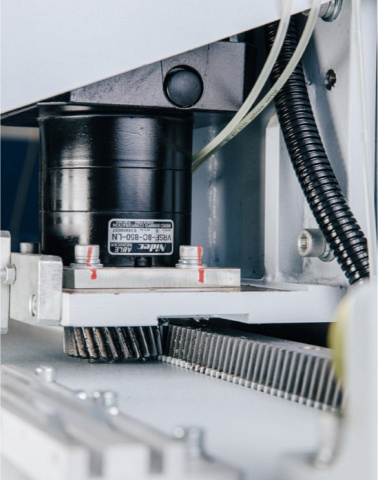

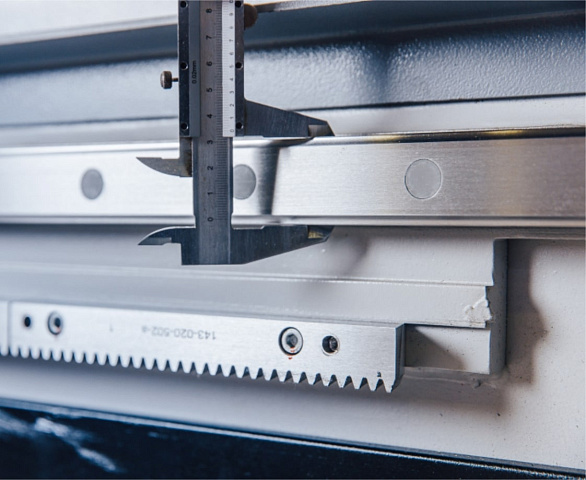

Тип передачи по осям X, Y
косозубая шестерня-рейка
косозубая шестерня-рейка
косозубая шестерня-рейка

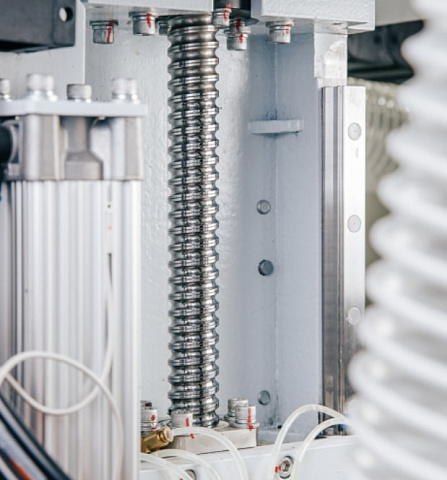

Тип передачи по оси Z
ШВП
ШВП
ШВП
Тип электродвигателей перемещения
cервопривод
cервопривод
cервопривод

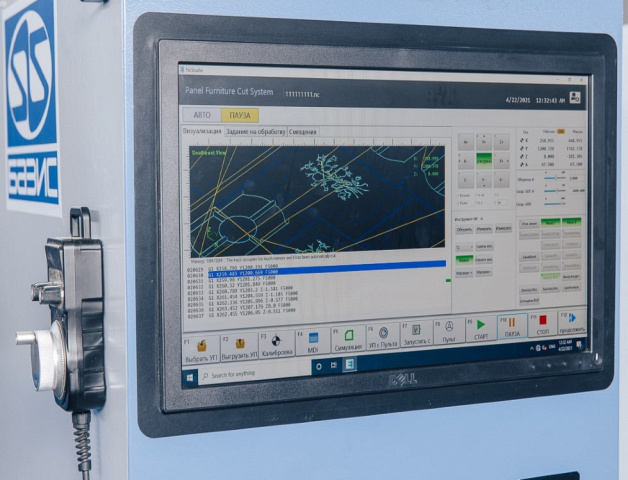

Система управления
NC Studio industrial
TPA
NC Studio industrial
Наличие сверлильной головы
да
да
да
Количество сверлильных шпинделей, шт.
10
10
10
Частота вращения, об/мин
6000
6000
6000
Мощность двигателя сверлильной группы, кВт
1,7
1,7
1,7
Принтер печати этикеток
нет
нет
на шпиндельной площадке
Наличие вакуумного насоса
да
да
да
Количество, шт.
2
2
2
Производительность вакуумного насоса, м3/ч
250
250
250
Общая производительность насосов, м3/ч
500
500
500
Мощность, кВт
5,5
5,5
5,5
Суммарная мощность насосов, кВт
11
11
11
Диаметр патрубков, мм
Ø200 x 1
Ø200 x 1
Ø200 x 1
Требуемая производительность аспирационной установки, м3/ч
4500
4500
4500
Статическое давление воздушного потока вытяжной системы в точке подключения, Па
1800
1800
1800
Скорость воздуха в патрубке, м/с
30 - 35
30 - 35
30 - 35
Давление в пневмосистеме, Мпа
0,6 - 0,8
0,6 - 0,8
0,6 - 0,8
Расход сжатого воздуха, л/мин
700
700
700
Напряжение, В
380
380
380
Частота, Гц
50
50
50
Общая установленная мощность, кВт
30
30
30
Длина, мм
5500
5500
5500
Ширина, мм
2300
2300
2300
Высота, мм
2000
2000
2000
Вес, кг
3500
3500
3520
