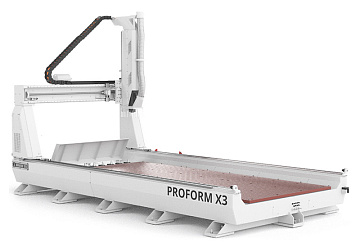

Трёхосевой обрабатывающий центр с ЧПУ HOUFEK. Модель PROFORM X3

Houfek
ЧехияЧехия
Цена по запросу
Связь с ведущим специалистом

Зона обработки по X / Y / Z до:

2500 x 1500 x 525 мм

Шпиндель: 8 кВт, 24 000 об/мин

Макс. скорость по X / Y / Z:

50 / 30 / 30 м/мин

Точность позиционирования X / Y / Z: 0,035 мм/м

Вес: 4500 - 7800 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

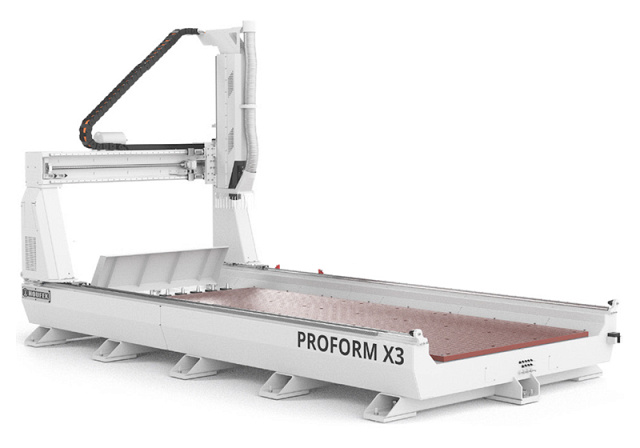

Трёхосевой обрабатывающий центр HOUFEK «PROFORM X3» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупногабаритных прототипов, моделей, формообразующей технологической оснастки, а также обработки композиционных материалов, пластиков. Имеются модификации станка для производства лестниц и элементов декора. Отличительной особенностью данного оборудования является пространственная конструкция портала, позволяющая ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохранены удобство загрузки / выгрузки заготовок и деталей. Станок обладает отличным сочетанием высокой точности и производительности. Большой выбор зон обработки.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трёхосевой обрабатывающий центр HOUFEK «PROFORM X3» предназначен для плоскостной и профильной обработки фрезерованием и сверлением. Активно применяется в различных сферах механообработки, в частности для изготовления моделей из модельных пластиков, углепластика, сотовых наполнителей, пенополистирола, МДФ, фанеры, древесины, композитных материалов, где необходима точная и продуктивная обработка. Модульная конструкция станка позволяет компоновать его под конкретные задачи и различные типы производства. Его универсальность, оптимальные технические параметры и широкий спектр опций и делают возможным покрыть очень широкий диапазон производственных потребностей, а станок можно очень быстро настроить под различные типы изделий.

ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ

АВИАСТРОЕНИЕ

АВТОМОБИЛЕСТРОЕНИЕ

СУДОСТРОЕНИЕ

ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ

НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:



СТАНИНА СТАНКА

Представляет собой сварную стальную конструкцию сложной пространственной конфигурации. Множество ребер жесткости и наполнение отдельных элементов виброгасящим бетоном обеспечивают отличную жесткость. Снятие внутренних напряжений и обработка базовых поверхностей на 5-ти координатном портальном металлообрабатывающем станке (собственное производство) за 1 установ гарантируют стабильность конструкции и точность станка в целом.
ПОРТАЛ

Характерной чертой является портальная (мостовая) конструкция поперечной балки. Конструкция балки также включает необходимое количество ребер жесткости. Конфигурация кронштейнов оптимизирована.

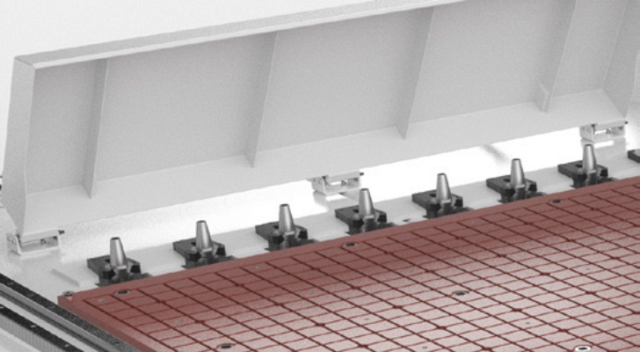

РАБОЧИЙ СТОЛ

Может быть выполнен в 3-х вариантах:
  • Рабочий стол из гетинакса или алюминия с сеткой крепежных отверстий M12 для фиксации зажимной оснастки. Размер стола 2000 х 1500 мм;
  • Растровый рабочий стол из гетинакса или алюминия с подготовкой к подключению вакуумного насоса. Размер стола 2000 х 1500 мм. Растр 50 х 50 мм. Шаг сетки отверстий для подачи вакуума: 150 х 150 мм. Шаг сетки отверстий М12: 200 х 200 мм. Данный тип стола позволяет также производить раскрой и обработку плитных материалов, таких как МДФ, ДСП и т.д.;
  • Стальной рабочий стол с Т-образными пазами.

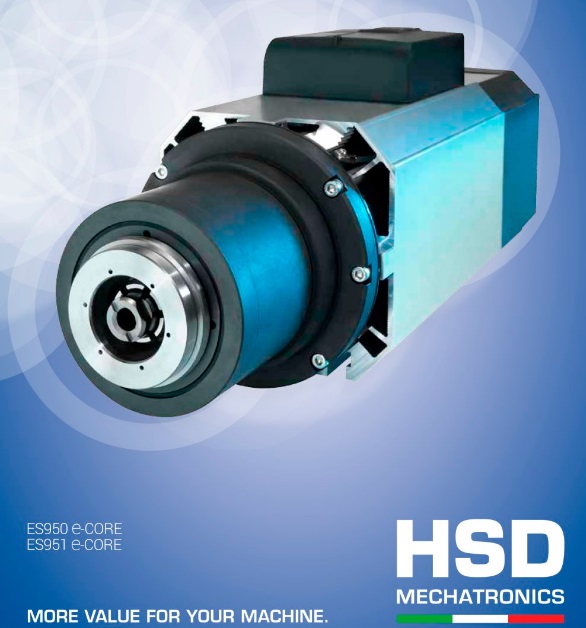

ЭЛЕКТРОШПИНДЕЛЬ

Мощностью 9 - 14 кВт 0 - 24000 об/мин с принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками. Опционально шпиндель может быть укомплектован датчиком позиции для автоматической нарезки резьбы.
ИНСТРУМЕНТАЛЬНЫЙ ЗОНД TS27R
  • измерение длины (вылета) инструмента;
  • измерение диаметра инструмента;
  • занимает 1 (одно) инструментальное место в магазине инструмента.
При установке количество позиций магазина инструмента сокращается до 6.
ЗОНДЫ. ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК

RENISHAW RMP 40 позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора.
СИСТЕМА ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ

На выбор клиента поставляются системы ЧПУ:
  • SIEMENS SINUMERIK 828D;
  • FANUC 0i -MF

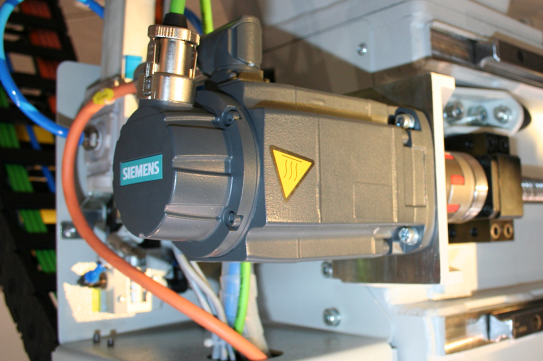

ДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ

В конструкции станков HOUFEK используются только высококачественные серводвигатели FANUC (Япония) либо SIEMENS (Германия).

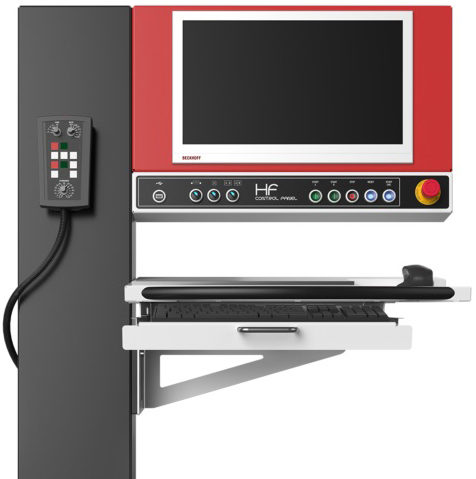

ГЛАВНЫЙ ОПЕРАТОРСКИЙ ПУЛЬТ

Для простого, удобного и быстрого управления. Пульт управления станка с кнопкой аварийной остановки и ручной электронный маховик.

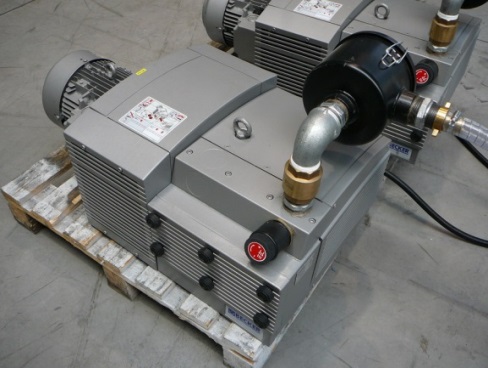

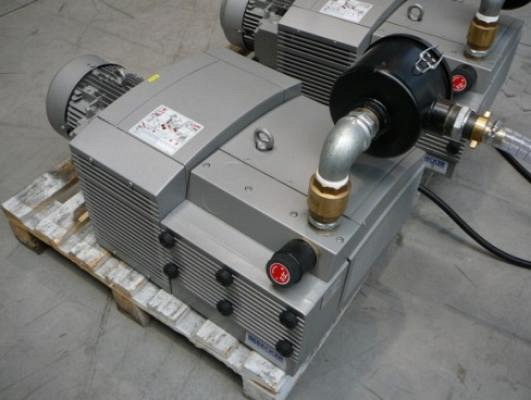

ВАКУУМНЫЙ НАСОС BECKER
  • вакуумные насосы мощностью 150 - 250 м3/час;
  • возможны модификации с частотным преобразователем насоса;
  • возможно объединение нескольких насосов в систему для подбора необходимой производительности (увеличенная рабочая зона).

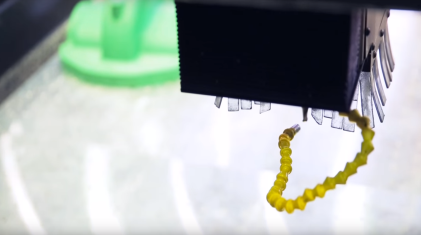

ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ МАСЛЯНОГО ТУМАНА

Для обдувания инструмента масляным туманом при обработке алюминиевых сплавов, пластмассы и композитных материалов.

АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Обеспечивает смазку всех линейных направляющих станка, а также элементов трансмиссии путем обдува шестерен распыленным маслом. Интенсивность смазки регулируется системой ЧПУ в зависимости от пройденного пути по осям.
ЛИНЕЙНЫЙ МАГАЗИН ИНСТРУМЕНТА НА 10 ПОЗИЦИЙ

Автоматическая смена инструмента.
  • максимальная длина инструмента от торца шпинделя - 150 мм;
  • максимальный диаметр инструмента - 100 мм;
  • максимальная масса инструмента с патроном - 5 кг.

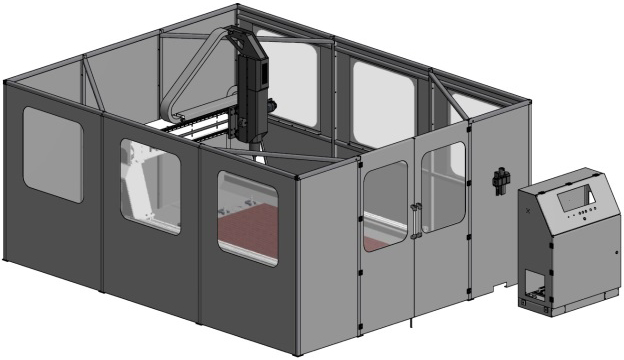

БЕЗОПАСНОСТЬ. ОГРАЖДЕНИЕ СТАНКА

Оборудование соответствует нормативам безопасности ЕС и имеет сертификат соответствия РФ.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ FANUC
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCH REXROTH (ГЕРМАНИЯ)
Электрошпиндель 9 кВт(S6); 0 - 24 000 об/мин, жидкостное охлаждение, керамические подшипники, конус HSK F63
РАБОЧИЙ СТОЛ ИЗ УПРОЧЕННОГО ГЕТИНАКСА С ОТВЕРСТИЯМИ М12 (ШАГ 200 ММ)
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 10 ПОЗИЦИЙ
ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ И РАДИУСА ИНСТРУМЕНТА TS27R
Аспирационный кожух на шпиндель
ЗИП НА ОДИН ГОД ЭКСПЛУАТАЦИИ
3D-МОДЕЛЬ СТАНКА ДЛЯ МОДУЛЯ ВИЗУАЛИЗАЦИИ
ПЫЛЕВЛАГОЗАЩИТА КОМПОНЕНТОВ IP65



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

RMP 40 КОММУТАЦИОННЫЙ БЕСПРОВОДНЫЙ КОНТАКТНЫЙ ЗОНД

Для установления и измерения обрабатываемых деталей.
СИСТЕМА УПРАВЛЕНИЯ SIEMENS SINUMERIK 828D
Закрытие линейных направляющих по осям X, Y
Увеличение зоны обработки по оси X на 1000 мм (макс. до 6000 мм)
Увеличение хода по оси Z до 800 мм
СМАЗОЧНЫЙ АГРЕГАТ ДЛЯ ОБДУВАНИЯ ИНСТРУМЕНТА МАСЛЯНЫМ ТУМАНОМ
Обдув воздухом инструмента и зоны обработки
ВАКУУМНЫЙ СТОЛ С РАСТРОМ

Рабочая плита ГЕТИНАКС с интегрированным распределением вакуума.
РАБОЧИЙ СТОЛ ИЗ АЛЮМИНИЯ С ВАКУУМОМ
АЛЮМИНИЕВЫЙ СТОЛ
СТАЛЬНОЙ ЗАЖИМНОЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ
ВАКУУМНЫЙ НАСОС 150 М3/ЧАС
ВАКУУМНЫЙ НАСОС 250 М3/ЧАС
Пылеулавливающий агрегат
Модель PROFORM X3
Длина рабочей зоны станка, мм 2000 - 6000
Ширина рабочей зоны станка, мм 1500
Высота рабочей зоны станка, мм 550 (800)
Ход по оси X, мм 2250
Ход по оси Y, мм 1600
Максимальная скорость по осям X / Y / Z, м/мин 50 / 30 / 30
Мощность шпинделя (S6), кВт 9
Рабочие обороты, об/мин 0 - 24 000
Линейный магазин инструмента, количество позиций, шт. 10
Повторный наезд на позицию X / Y / Z (одно направление), мм/м ± 0,035
Повторный наезд на позицию X / Y / Z (оба направления), мм/м ± 0,015
Плоскостность и перпендикулярность осей (X, Y, Z), мм/м ± 0,1
Напряжение электропитания, В 400 (± 5%)
Частота, Гц 50
Общая мощность (стандартной комплектации), кВт 20
Зона ограждения станка:
Длина, мм 4500
Ширина, мм 4000
Габаритные размеры:
Длина, мм 3150
Ширина, мм 2340
Высота, мм 2300
Вес, кг 4500
