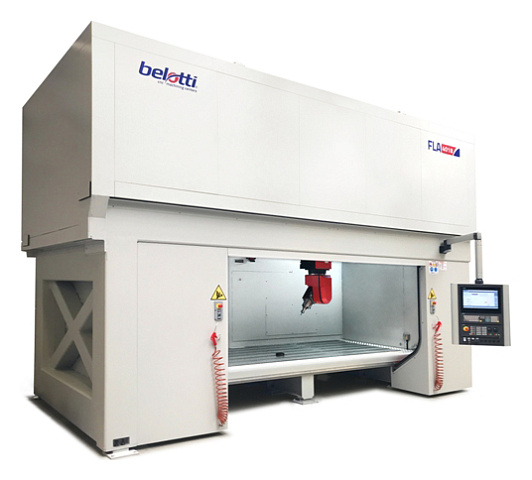

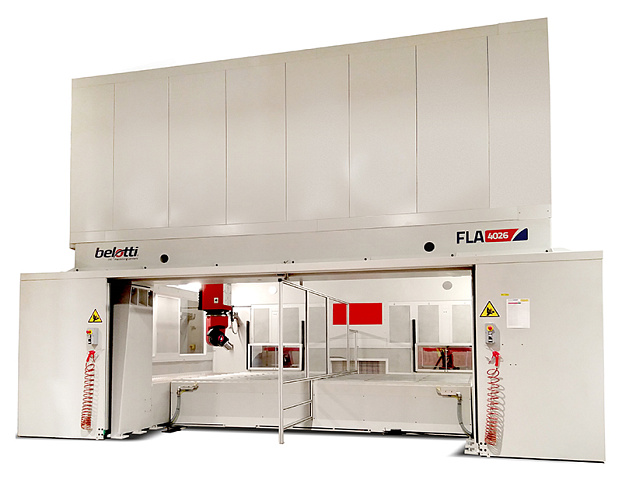

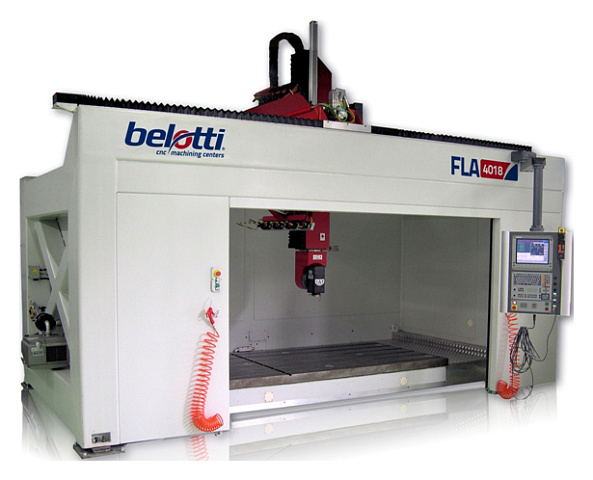

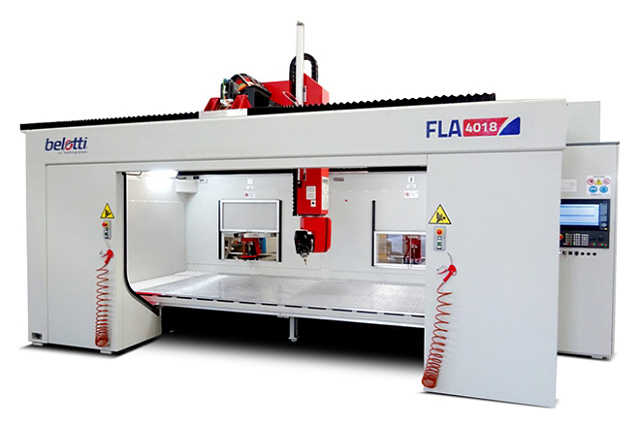

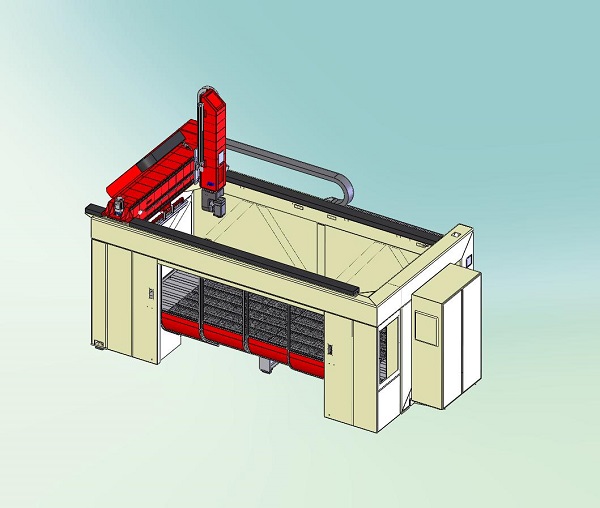

Пятиосевой обрабатывающий центр Belotti FLA

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Belotti
Италия
Модели серии:
FLA (ось X) FLA (ось Y) FLA (ось Z) FLA (ось C) FLA (ось A)

Зона обработки по X / Y / Z до:

12 000 х 5600 х 2000 мм

Шпиндель: 12 - 22 кВт, до 24 000 об/мин

Макс. скорость по X / Y / Z:

80 / 80 / 60 м/мин

Ход по осям С / A: до 540° / ± 120°

Вес: 9000 - 20 000 кг

Преимущества
  • Эффективная система удаления пыли
  • Герметичное закрытие магазина инструмента
  • Ускорение перемещения по осям до 5 м/с²
  • Возможность установки двух независимых подвижных столов с двумя порталами
  • Защита направляющих, реек и ШВП гофрой с избыточным давлением воздуха

НАЗНАЧЕНИЕ:

Предназначен для обработки пластмассовых и композитных материалов, а также моделей из полимерных смол, алюминиевых сплавов и дерева.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ

АВИАСТРОЕНИЕ

АВТОМОБИЛЕСТРОЕНИЕ

СУДОСТРОЕНИЕ

ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ

НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ

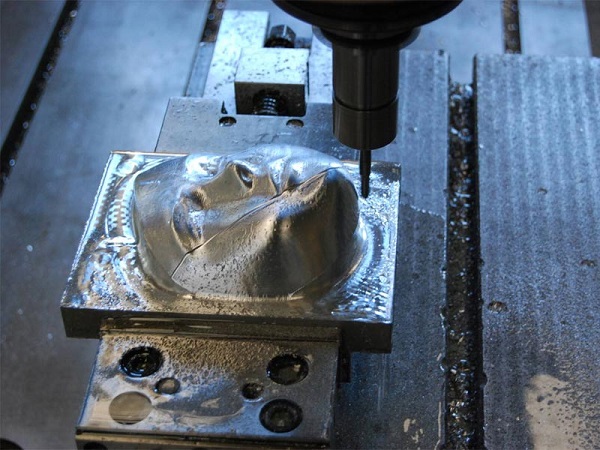

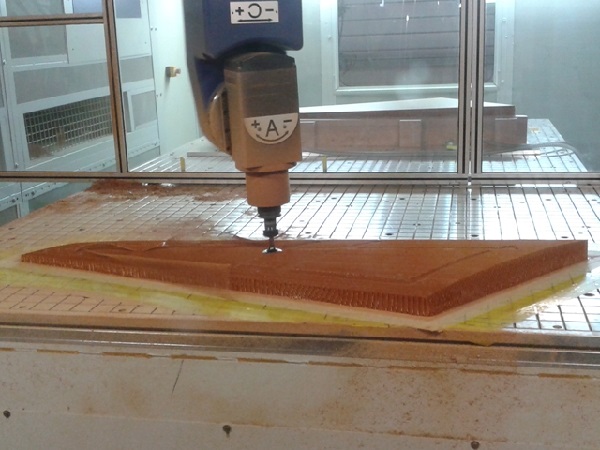

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:








КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

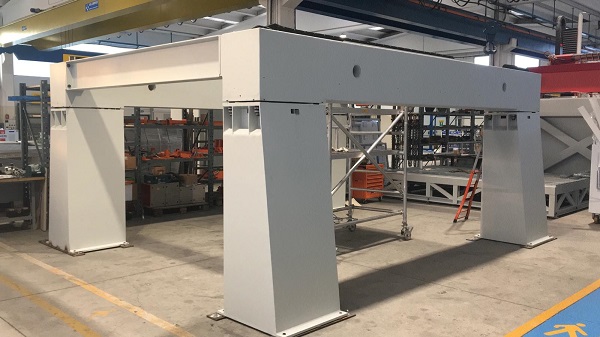

ЖЁСТКАЯ СТАНИНА

Для достижения станком статической и динамически жёсткости станины, станок был оптимизирован с помощью многоуровневой серии расчётов FEM.

ОТСУТСТВИЕ ВИБРАЦИЙ

Рассчитанная конструкция и расположение рёбер жёсткости даёт возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность. Результатом этого является уникальное сочетание производительности, скорости обработки, гибкости, высококачественной обработки поверхности, жёсткости в течение длительного периода времени.

СИСТЕМЫ ПРИВОДОВ

Портал управляется двумя системами приводов с цифровой синхронизацией (Gantry system), что позволяет обеспечивать высокую скорость и точность. Ускорение перемещения по осям до 5 м/с².

КОМПОЗИТНЫЙ ВАКУУМНЫЙ СТОЛ

Стол снабжён матричными решётками с канавками диаметром 8 мм, для распределения вакуума, специально предназначенного для обработки различных панелей.

Для механического зажима/вакуумного прохода стол оборудован матрицей отверстий M10 с межосевым расстоянием 150 x 150 мм.

АЛЮМИНИЕВЫЙ ВАКУУМНЫЙ СТОЛ

Алюминиевый стол снабжён матричными решётками для распределения вакуума с пазами 50 х 50 мм для укладки резинового шнура диаметром 6 мм.

Для механического зажима стол оборудован матрицей отверстий M8 с межосевым расстоянием 150 x 150 мм.

СТАЛЬНОЙ СТОЛ С Т-ПАЗАМИ

Рабочая поверхность состоит из стального стола с 18-миллиметровыми Т-пазами H12, межосевой шириной 250 мм.

Этот стол может быть оборудован пылеулавливающими сетками.

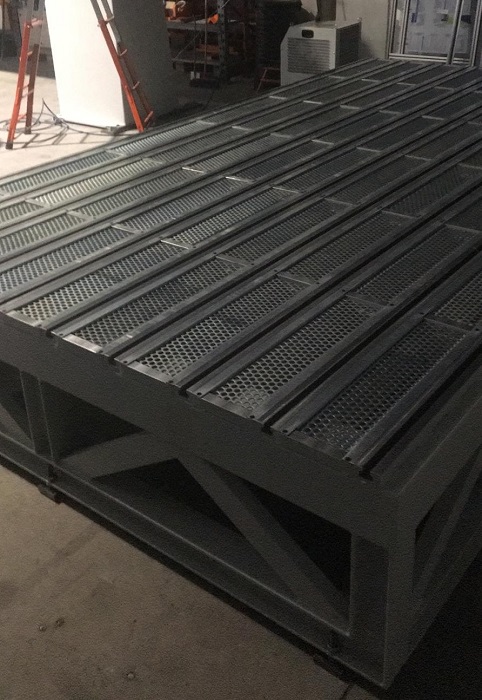

СТАЛЬНОЙ СТОЛ С Т-ПАЗАМИ И ПЫЛЕСБОРНЫМИ РЕШЁТКАМИ

Обрабатывающий центр может быть оснащён пылесборными решётками, которые крепятся на нижней стороне вакуумного стола или стандартного стола и могут быть подключены к системе всасывания пыли.

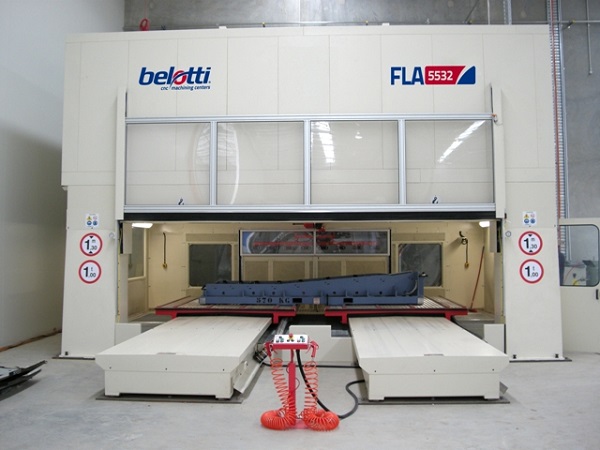

СИСТЕМА TWIN SHUTTLE С ДВОЙНЫМИ СТОЛАМИ

Данная система разделяет зону загрузки/выгрузки от рабочей зоны, поэтому пыль и стружка остаются внутри, а уровень шума низкий. Две платформы с вырезанными отверстиями установлены в передней части станка и их движения синхронизированы с циклом работы. Платформы можно использовать одновременно и отдельно.

Автоматическая дверь двигается вертикально, перемещается в соответствии с движениями платформы.

Характеристики платформ:

  • Платформа управляется как ось. Платформа двигается во время рабочего цикла, что увеличивает рабочий объем (600 мм по оси Y).
  • Скорость 50 м/мин.
  • Максимальный вес загрузки платформ при равном распределении 600 кг.

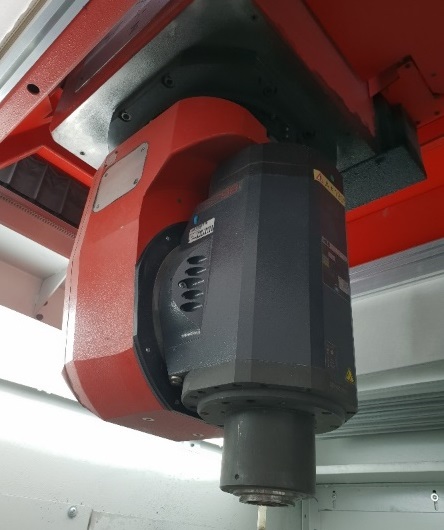

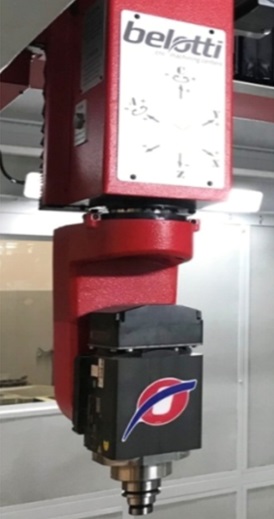

ДВУХОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ЭЛЕКТРОШПИНДЕЛЕМ 12 КВТ

  • Электрошпиндель 12 кВт (S1) и 14 кВт (S6).
  • Крутящий момент 9,5 (S1), 11,1 (S6) Нм.
  • Максимальное вращение от 24 000 об/мин.
  • Жидкостное охлаждение.
  • Передние / задние подшипники: керамика.
  • Стандартный конус шпинделя HSK F63 / A63.

ДВУХОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ЭЛЕКТРОШПИНДЕЛЕМ 15 КВТ

  • Электрошпиндель 15 кВт (S1) и 18 кВт (S6).
  • Максимальное вращение 24 000 об/мин.
  • Крутящий момент 20,1 (S1) 22,8 (S6) Нм.
  • Жидкостное охлаждение.
  • Конус шпинделя HSK F63 / A63
  • Передние / задние подшипники: керамика / сталь

ДВУХОСЕВАЯ ОБРАБАТЫВАЮЩАЯ ГОЛОВКА С ЭЛЕКТРОШПИНДЕЛЕМ 22 КВТ

  • Электрошпиндель 22 кВт (S1) и 25 кВт (S6).
  • Максимальное вращение 24 000 об/мин.
  • Жидкостное охлаждение, конус шпинделя HSK F63 / A63.
  • Может быть оснащён охлаждением через центр инструмента.
  • Передние / задние подшипники: керамика.

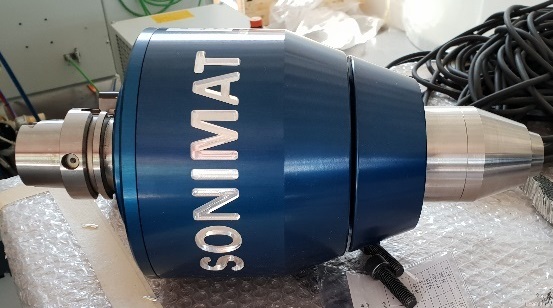

СИСТЕМА УЛЬТРАЗВУКОВОЙ РЕЗКИ

Система ультразвуковой резки (20 кГц) позволяет обрабатывать пластмассы и композиты, а также сотовые материалы. Смена ультразвуковой головки производится автоматически.


СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

Стандартная 8-позиционная полностью автоматическая система смены инструмента монтируется на передвижной платформе станка, позволяя производить смену инструмента в любом положении. Конусы инструментальных держателей защищены от пыли с помощью складной панели, которая находится под давлением и герметизирована.

  • Максимальный вес инструмента: 5 кг;
  • Максимальная длина инструмента: 200 мм;
  • Максимальный диаметр инструмента: 110 мм в смежных положениях.

КАРУСЕЛЬНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

18 / 24 / 30-позиционный карусельный магазин смены инструмента устанавливается в задней части станка для лёгкого доступа к инструменту без прерывания процесса обработки.

По соображениям безопасности для каждого из положений 18 / 24 / 30 скорость и направление вращения электрошпинделя могут быть заданы в соответствии с типом инструмента, установленного в конусе.

Максимальный диаметр инструмента 110 мм (не в смежных позициях), максимальная длина 300 мм и вес 10 кг.


ИЗМЕРИТЕЛЬНЫЙ ЩУП С РАДИОПЕРЕДАЧЕЙ RENISHAW RMP 60

Эта система автоматически получает положение детали и позволяет автоматически центрировать программу резки с учётом возможных деформаций детали.

Передача сигнала по радиоканалу позволяет осуществлять измерения в процессе её обработки.

Традиционный механизм кинематического резистивного датчика RMP 60 компании Renishaw в сочетании с уникальным и безопасным протоколом передачи со скачкообразным изменением частоты делает его идеальным для современного станочного цеха в тех случаях, когда жесткие условия окружающей среды не всегда позволяют обеспечить прямую видимость между измерительным датчиком и интерфейсным блоком.


ЛАЗЕРНАЯ СИСТЕМА HEIDENHAIN TL (ГЕРМАНИЯ)

С помощью лазерной системы «TL Micro» и «TL Nano» можно производить бесконтактные измерения инструмента при их номинальной скорости вращения. Циклы измерения предоставляют возможность измерения длины и диаметра инструмента, помогают контролировать форму отдельных зубцов, износ инструмента и находить трещины и поломки инструмента. Полученные результаты измерений ЧПУ записывает в таблицу инструментов. Диаметр инструмента (измерение в центре): 0,03 – 180 мм Повторяемость результатов измерений в пределах ± 0,0002 - ± 0,001 мм

КОНТАКТНЫЙ ДАТЧИК RENISHAW TS-27

Компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.


КОЖУХ ПНЕВМАТИЧЕСКОЙ АСПИРАЦИИ

Всасывающий кожух для головки с пневматическим приводом имеет диаметр 100 мм и управляется М-функцией.

Во время смены инструмента он автоматически отводится от инструмента.

СИСТЕМА ВСАСЫВАНИЯ

Система всасывания пыли при пятиосевом фрезеровании с электронным управлением. В диапазоне 100 мм возможна электронная регулировка длины вытяжного кожуха, в зависимости от реального расстояния до заготовки.

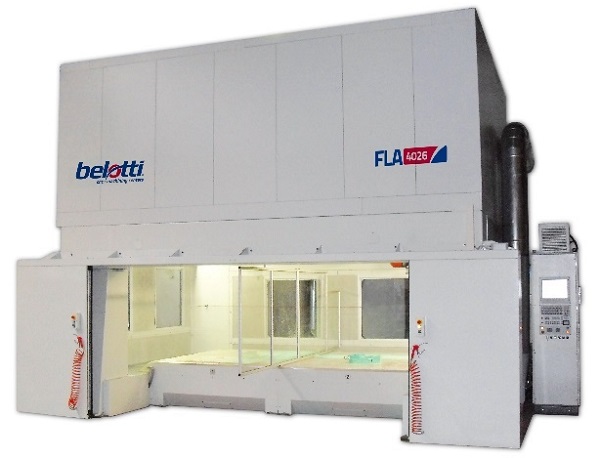

ВНЕШНЯЯ ЗАЩИТА

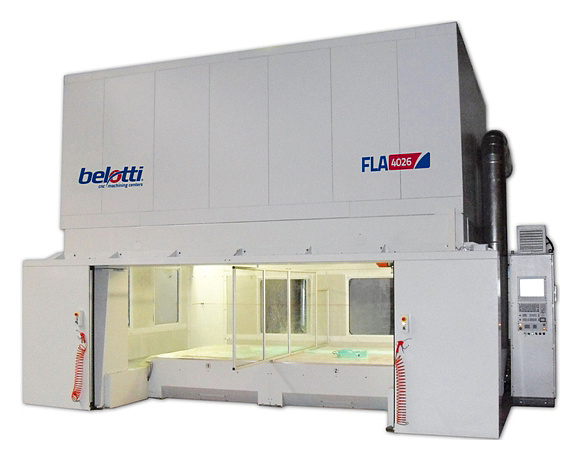

Для снижения уровня шума станок оснащён внешним кожухом.

Автоматические и телескопические двери скользят внутрь фиксированной передней стенки шкафа и снабжены широкими окнами для визуального осмотра и внутреннего освещения. Двери оснащены предохранительными и запорными устройствами, обеспечивающими доступ к рабочей зоне только в случае остановки станка.

Вакуумные датчики находятся внутри шкафа, а циклическое управление расположено рядом с дверями.

МОТОРИЗИРОВАННАЯ РАЗДВИЖНАЯ КРЫША

  • Крыша позволяет исключить попадание стружки из рабочей зоны в цех.
  • Специальная полупрозрачная ткань гарантирует попадание света в рабочую зону, уже искусственно освещённую.
  • Моторизированный механизм делает открывание и закрывание простым и быстрым, позволяет загрузку с помощью портального крана.

СИСТЕМА ОХЛАЖДЕНИЯ ИНСТРУМЕНТА МАСЛЯННЫМ ТУМАНОМ

Управление М функциями позволяет выбирать между продувкой инструмента сжатым воздухом или масляным туманом. Эта система обеспечивает смазку инструмента во время обработки, чтобы улучшить качество фрезерования и увеличить срок службы инструмента.

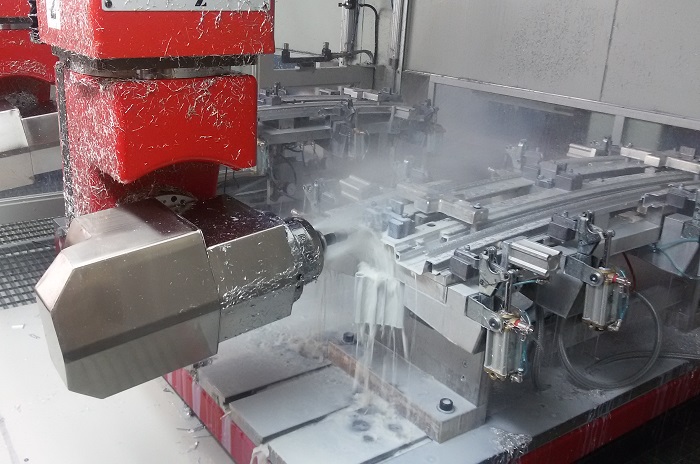

ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ

Жидкостное охлаждение инструмента (СОЖ) с системой фильтрации.

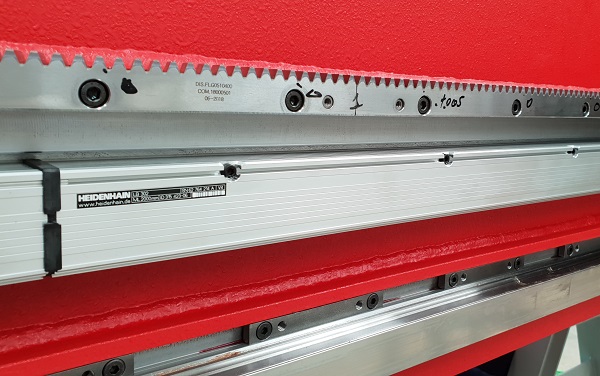

ЛИНЕЙКИ

Магнитные и оптические линейки по осям X / Y / Z / A / C. Служат для повышения точности позиционирования и повторяемости.

СИСТЕМА КОНТРОЛЯ ВИБРАЦИЙ

Это система контроля вибрации, которая может контролировать каждый инструмент или процесс производства в реальном времени по трём осям.

Сигнал датчика может остановить процесс для того, чтобы избежать серьёзных повреждений станка. Память регистрирует каждое событие и записывает параметры системы.

Память регистрации событий позволяет проверять списки событий, чтобы анализировать производительность процесса за время. Используя усовершенствованные модульные методы мониторинга и 8 различных конфигураций, система может проводить многосторонний контроль.


СИСТЕМЫ ЧПУ

На выбор клиента поставляются системы ЧПУ:

  • Heidenhain iTNC 640
  • SIEMENS SINUMERIK 840D SL
  • FANUC 31i-B
  • Osai Open M

ГЕРМЕТИЗИРУЮЩИЙ УПЛОТНИТЕЛЬ

Герметизирующий уплотнитель предотвращает преждевременный износ механических частей при обработке абразивных и пыльных материалов, защищая подвижную часть осей X, Y и Z от пыли. Специальная и регулируемая система сжатого воздуха создаёт воздушный поток внутри сильфона, предотвращая попадание мелкой пыли.

ЭЛЕКТРОШКАФ

Электрический шкаф содержит панель управления с ЧПУ, центральную коммутацию, карты привода и инвертор электрошпинделя.

Электрический шкаф изготовлен в соответствии с правилами СЕ и имеет степень защиты IP 54 - 64. Он оснащен общим выключателем с дверным замком, набором из трех предохранителей, внутренним контролем температуры с сигналом тревоги, магнитотермическими выключателями для защиты силовой цепи. Все проводники и компоненты пронумерованы и указаны в электрической схеме с их расположением, что облегчает техническое обслуживание. Он оснащён кондиционером, который поддерживает нужную температуру и изоляцию от пыльной окружающей среды.


ВАКУУМНАЯ СИСТЕМА

Вакуумная система состоит из вакуумного сухого насоса с высокой способностью разряжения от 100 до 250 м3/ч. В систему входит 4 быстроразъёмных соединения для вакуумного зажима.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ ПОДВИЖНЫХ ЭЛЕМЕНТОВ

Централизованная система, состоит из насоса высокого давления и системы мониторинга количества смазки в резервуаре. Обеспечивает смазку в необходимом количестве всех подвижных элементов станка. Автоматическая функция дозирования смазки, определяет необходимость смазки определённого узла по наработке моточасов. Вся система основана на цифровом управлении через систему ЧПУ.
