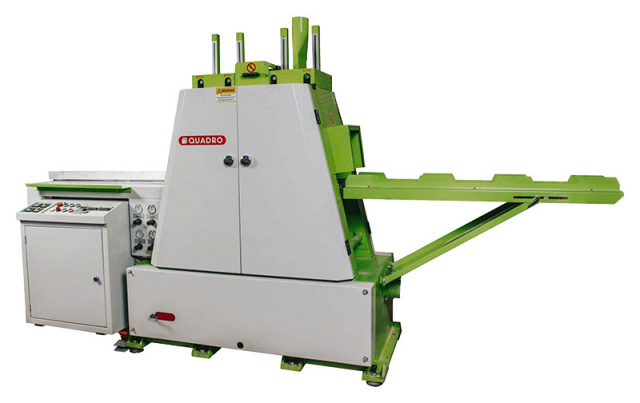

Рамнопильный станок QUADRO. Серия FRAME SAW

Цена по запросу
Связь с ведущим специалистом
face-company

Макс. высота пропила: 250 мм

Ширина приемного окна: 150 - 400 мм

Мощность: 18 - 22 кВт

Вес: 2700 - 3600 кг

НАЗНАЧЕНИЕ:

Для производства высококачественных ламелей с качеством обработанной поверхности готовой под склейку.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Рамнопильный ламельный рамный станок QUADRO FRAME SAW идеально подходит в качестве оборудования для производства паркета, паркетной доски, инженерной доски, тарной дощечки и других столярных изделий. Также он может использоваться как станок для карандашной дощечки или карандашной заготовки. Станок для изготовления жалюзи, музыкальных инструментов, заготовок для лыжи.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:


Схема обработки на примере модели FR-15-20

БОКОВОЙ УПОР

ЦЕНТРАЛЬНЫЙ УПОР

МНОГОКАНАЛЬНЫЙ УПОР

1. УЗЕЛ ОХЛАЖДЕНИЯ ПИЛЬНЫХ ПОЛОТЕН
2. УЗЕЛ ОЧИСТКИ ПИЛЬНЫХ ПОЛОТЕН (ОПЦИЯ)



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

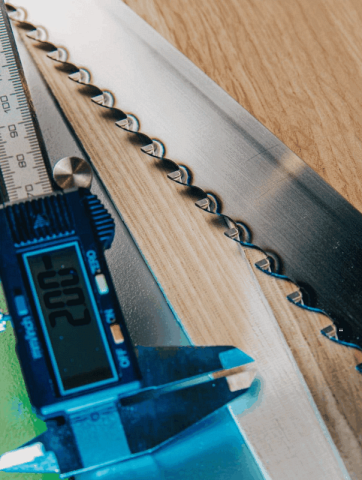

ВЫСОКАЯ ТОЧНОСТЬ ПИЛЕНИЯ ДО 0,1 ММ

Станок оснащен пильными полотнами, которые позволяют получать высококачественные и точные ламели, готовые под склейку. Минимальный размер ламели - 2 мм в сочетании с тонким пропилом от 1,1 до 5 мм.

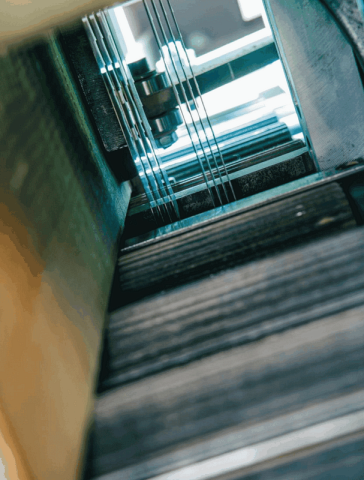

ПОСТАВ ПИЛЬНЫХ ПОЛОТЕН

Одновременно на станок можно установить до 24 пильных полотен в зависимости от режимов пиления и породы древесины.

ЛИТАЯ СТАНИНА СТАНКА

Станок имеет большой вес и высокую виброустойчивость. Это позволяет получать продукцию высокой точности. Так же это способствует повышенному ресурсу пильных полотен до заточки.

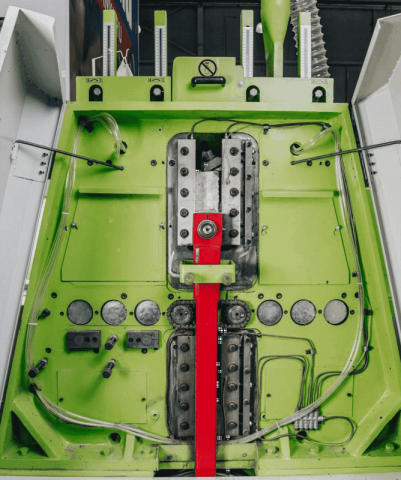

ВЫСОКОТОЧНАЯ КОНСТРУКЦИЯ СТАНКА

Ход и угол пильной рамки рассчитан таким образом, чтобы достигалось максимальное качество и точность получаемых ламелей.

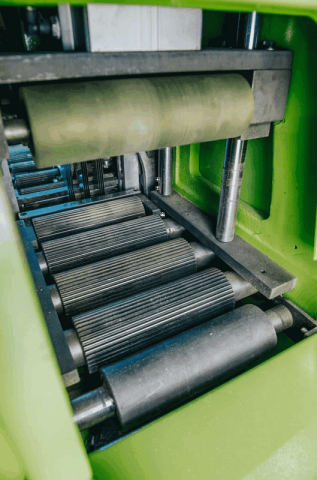

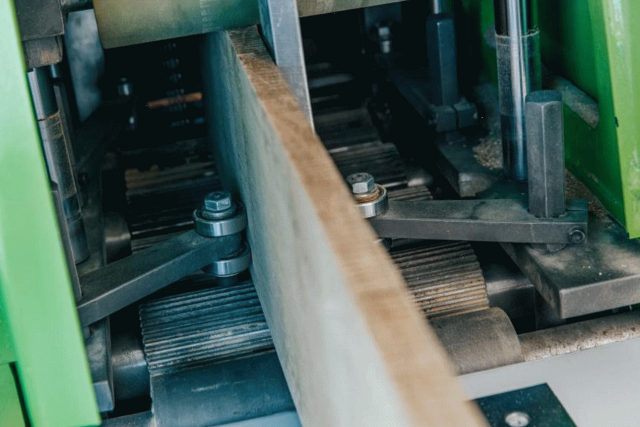

СИСТЕМА ПОДАЧИ

Станок оснащен мощной подающей роликовой группой для обеспечения стабильной подачи заготовок.

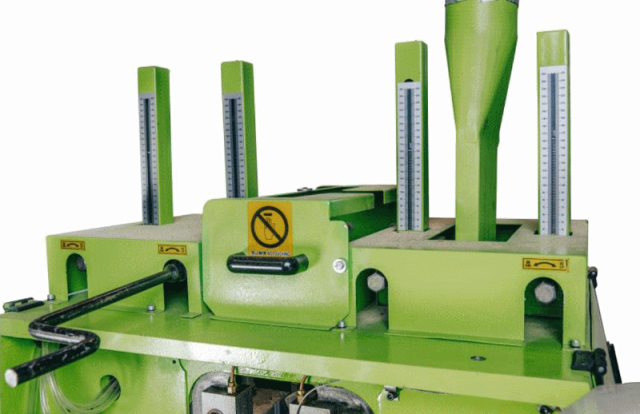

РЕГУЛИРОВКА ПРИЖИМОВ

Осуществляется максимально быстро с визуализацией по линейке.

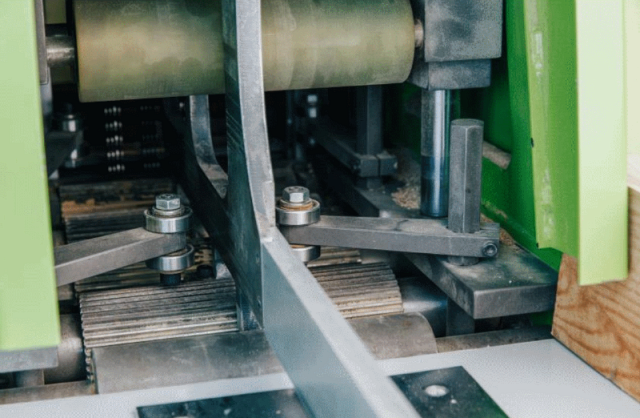

ПРИЖИМНАЯ ГРУППА БОКОВЫХ И ВЕРХНИХ РОЛИКОВ

Имеет ход для быстрого зажима заготовок и пневматическую регулировку усилия прижима.

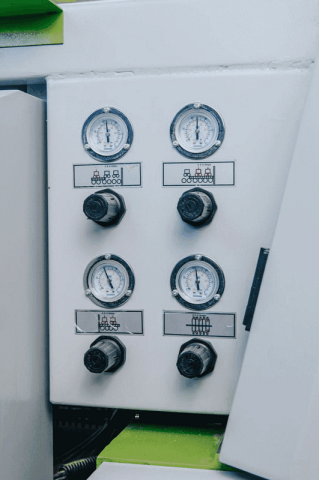

РЕГУЛЯТОРЫ ДАВЛЕНИЯ

На все прижимные ролики позволяют точно определить усилие прижима в зоне резания.

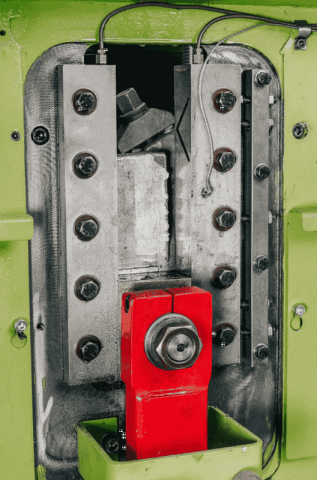

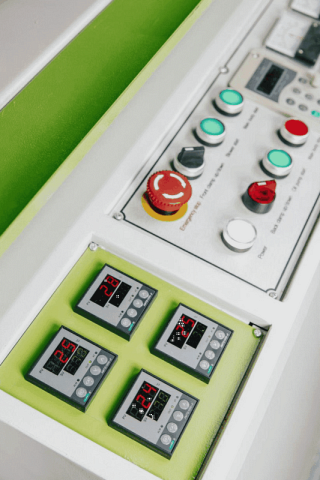

ДАТЧИКИ ТЕМПЕРАТУРЫ

Установлены на направляющие. Защищают станок от перегрузки. При ошибках оператора и увеличению температуры до критических значений автоматически отключат станок.

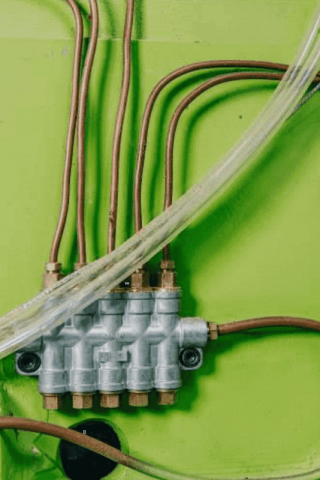

СИСТЕМА СМАЗКИ

Станок оснащен автоматическим насосом, с помощью которого происходит своевременная подача масла на направляющие.

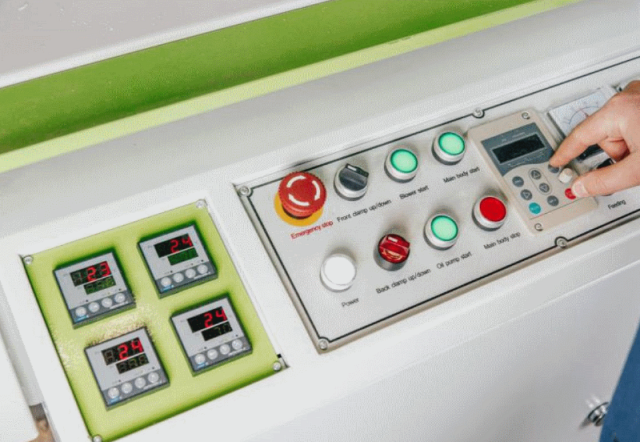

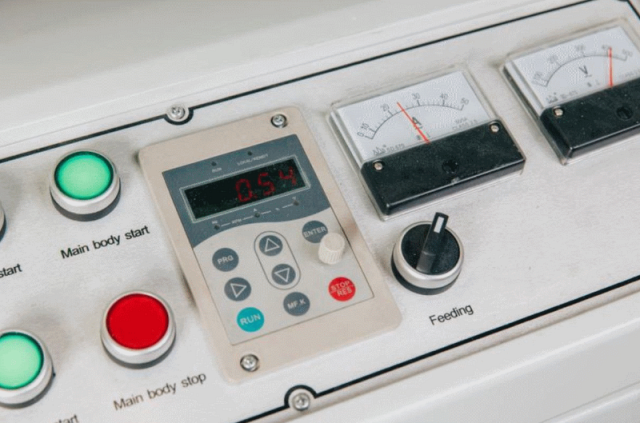

РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ МАТЕРИАЛА

Осуществляется при помощи инвертора с центральной панели. Скорость подачи зависит от породы древесины и режимов резания.

ЗАЩИТА ОТ ПЕРЕГРУЗКИ ГЛАВНОГО ДВИГАТЕЛЯ

Осуществляется при помощи амперметров

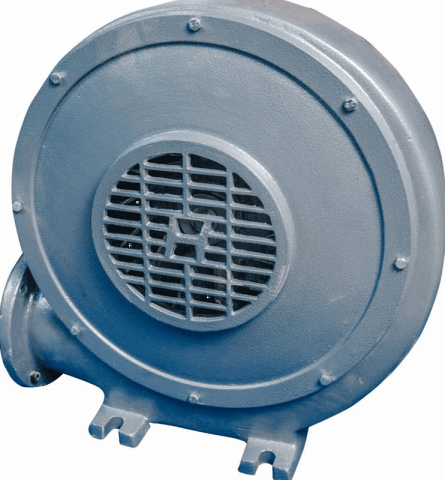

СИСТЕМА ОХЛАЖДЕНИЯ И УДАЛЕНИЯ ОПИЛОК

В базовой комплектации станок оснащен мощным вентилятором для обдува рамы с поставом пил.

МНОГОКАНАЛЬНАЯ НАПРАВЛЯЮЩАЯ

Позволяет обрабатываться сразу несколько заготовок в зависимости от количества каналов.

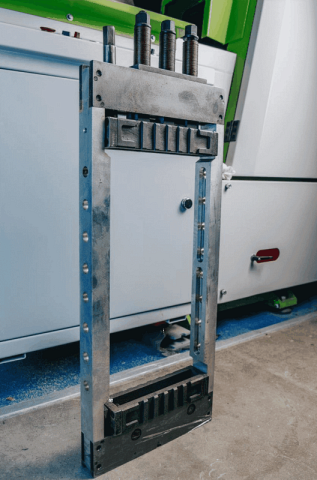

НАДЕЖНАЯ ПИЛЬНАЯ РАМА

Изготовлена из новейшего сплава алюминия. Гарантированная точность пиления и долговечность конструкции. В комплекте со станком поставляется 2 штуки.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПИЛЬНОЕ ПОЛОТНО

Тело пилы 0,7 мм и 0,8 мм. Толщина пропила 1,1 мм и 1,25 мм.

МНОГОКАНАЛЬНАЯ НАПРАВЛЯЮЩАЯ
ПИЛЬНАЯ РАМКА
ПРОСТАВКИ
АВТОМАТИЧЕСКИЙ ЗАТОЧНОЙ СТАНОК
АВТОПОДАТЧИК ДЛЯ КОРОТКИХ ЗАГОТОВОК
Модель FR-15-20 FR-20-20 FR-20-25 FR-30-20 FR-30-25 FR-40-20
Ширина пропила, мм 1,1; 1,25; 1,4 1,1; 1,25; 1,4 1,1; 1,25; 1,4 1,1; 1,25; 1,4 1,1; 1,25; 1,4 1,1; 1,25; 1,4
Толщина заготовки, мм 30 - 200 30 - 200 30 - 250 30 - 200 30 - 250 30 - 200
Ширина заготовки при боковой линейке, мм 60 - 150 60 - 200 60 - 200 160 - 300 160 - 300 160 - 400
Ширина заготовки при центральной
линейке, мм
2 х 30 - 70 2 х 30 - 90 2 х 30 - 90 2 х 30 - 140 2 х 30 - 140 2 х 30 - 190
Минимальная длина заготовки, мм 300 (180) 300 (180) 300 (180) 300 (180) 300 (180) 300 (180)
Максимальная длина заготовки, мм не ограничена не ограничена не ограничена не ограничена не ограничена не ограничена
Минимальная толщина получаемой ламели, мм 2 2 2 2 2 2
Точность пиления при высоте заготовки
(до 120 мм), мм
± 0,1 ± 0,1 ± 0,1 ± 0,1 ± 0,1 ± 0,1
Мощность главного привода, кВт 18 18 18 21 21 22
Скорость подачи, м/мин 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5 0,1 - 1,5
Ход пильной рамы, мм 210 210 210 210 210 210
Частота ходов, шт./мин 480 480 480 480 480 480
Количество пильных полотен, шт. 24 24 24 24 24 24
Мощность потока воздуха, м³/час 1300 1300 1300 1300 1300 1300
Габаритные размеры:
Длина, мм 3600 3600 3600 3600 3600 3600
Ширина, мм 930 930 930 1030 1030 1150
Высота, мм 2500 2500 2500 2500 2500 2500
Вес, кг 2700 2700 2700 3200 3200 3600
