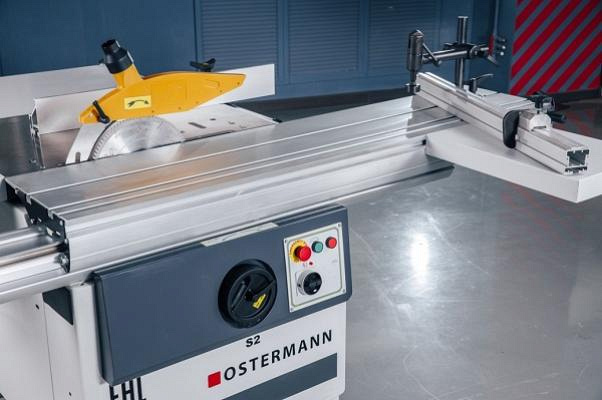

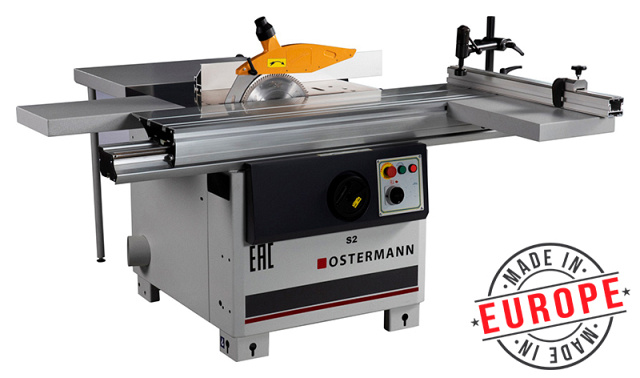

Круглопильный станок с торцовочной кареткой OSTERMANN S2
Топ продаж
-
Производитель: OSTERMANN
Страна: Евросоюз
-
Высота пропила: 102 мм
Мощность: 5,5 кВт
Наклон пилы: 45°
- Запчасти
- Компрессоры
Связь с ведущим специалистом
8 (495) 781-55-11 /
8 800 1000 111
- Запчасти
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной форматной кареткой и механизмом наклона пильного узла под углом 0 - 45°.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
|
.png)
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Наклон пилы до 45°;
- Высокоточная форматная алюминиевая каретка;
- Массивный чугунный механизм параллельного упора;
- Двигатель увеличенной мощности 5,5 кВт.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|
ФОРМАТНАЯ КАРЕТКА Обеспечивает высокую точность реза и плавность хода. Размер каретки 1150 х 350 мм позволяет базировать габаритные заготовки, например щит. Каретка оснащена упорной линейкой. Приставной стол 500 х 320 мм исключает провисание заготовки при торцевании. |
|
|

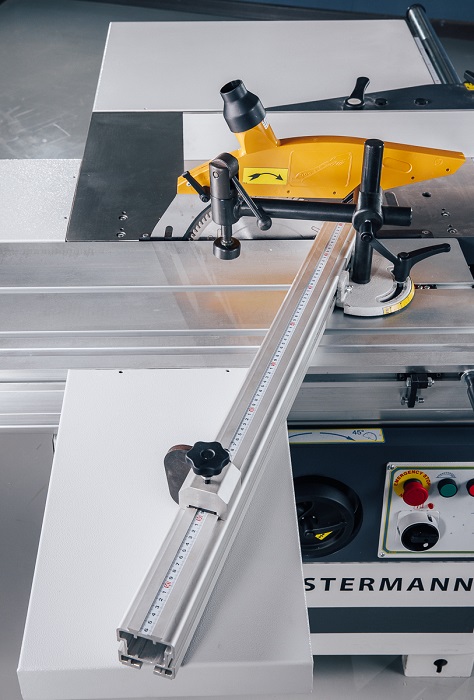

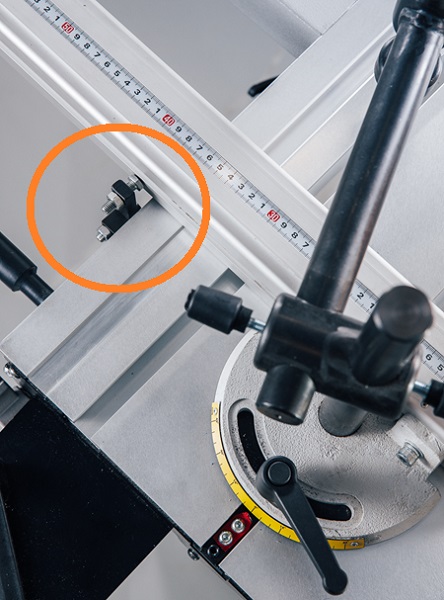

УПОРНАЯ ЛИНЕЙКА Имеет возможность поворота для базирования заготовки под углом. Угол отображается на шкале. Флажковый упор для базирования заготовки. Эксцентриковый прижим для фиксации заготовки. |
|
|

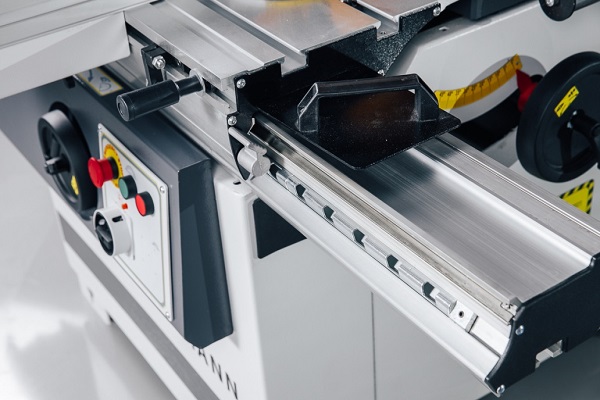

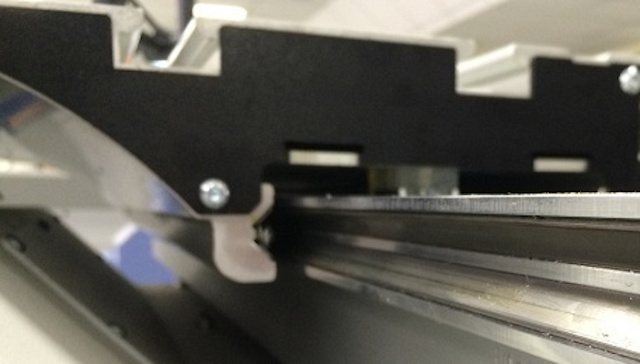

ПЕРЕМЕЩЕНИЕ КАРЕТКИ Две ручки для удобства перемещения каретки. Стопор для фиксации в определенном положении. Каретка перемещается по закаленным стальным пластинам, при необходимости пластины могут быть заменены, что делает ресурс каретки практически вечным. |
|
|

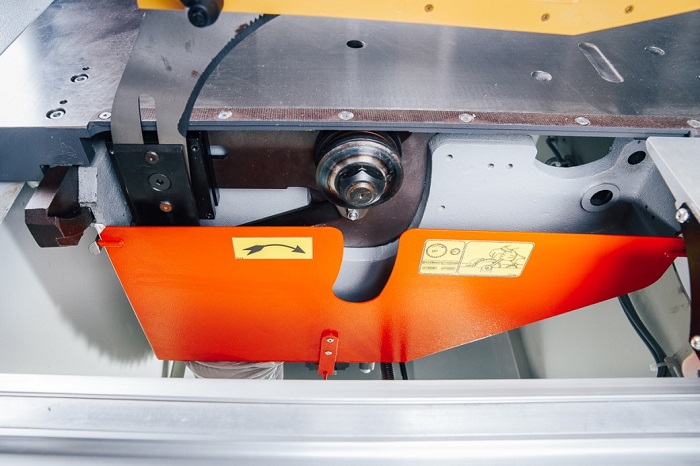

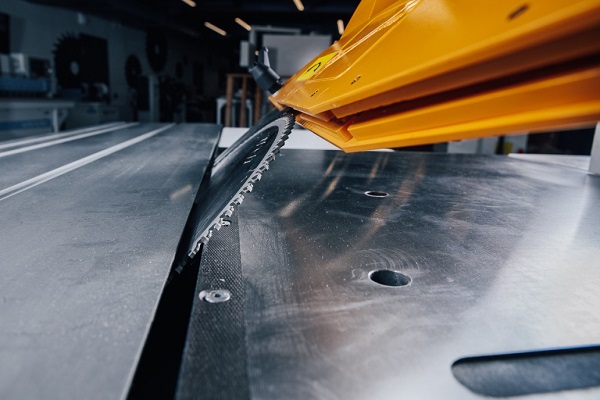

ПИЛЬНЫЙ УЗЕЛ Имеет удобный доступ для смены пилы. Моторный отсек всегда в чистоте благодаря закрытому контуру пильного узла с подводом воздуховода для удаления стружки. Расклинивающий нож исключает заклинивание пилы. Защитный кожух сверху пилы имеет аспирационный патрубок, что обеспечивает эффективное удаление стружки и безопасность оператора. Пила в комплект не входит. |
|
|
НАКЛОН ПИЛЫ Наклон пильного узла от 0 до 45° позволяет осуществлять резание под углом. |
|
|

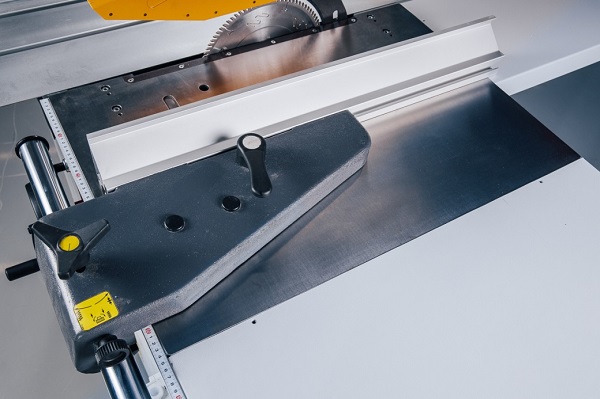

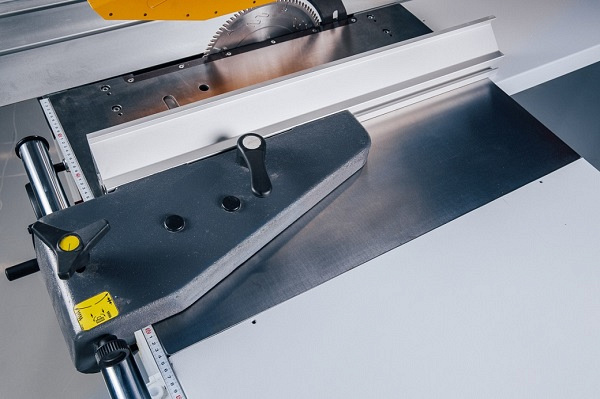

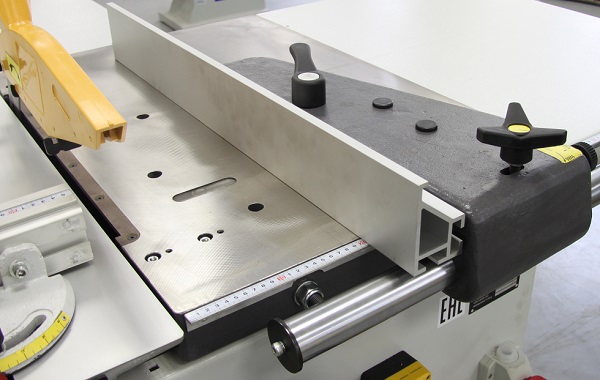

ПАРАЛЛЕЛЬНЫЙ УПОР Имеет массивное чугунное крепление, что обеспечивает жесткость его фиксации и точность реза. Перемещается упор по стальной цилиндрической направляющей. Ширина пиления удобно определяется по встроенной миллиметровой шкале. |
|
|

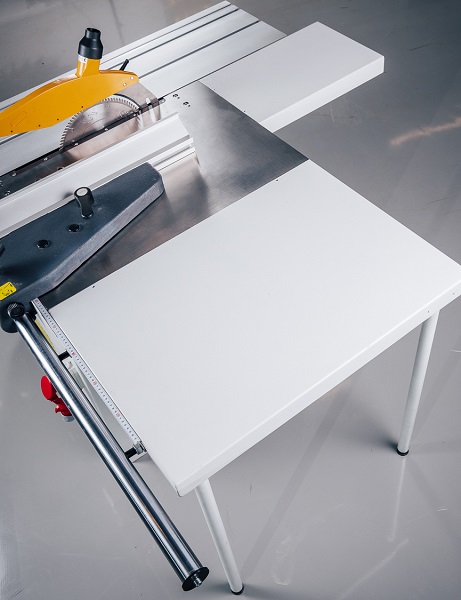

РАСШИРЕНИЕ СТОЛА Для увеличения рабочей поверхности стола в комплекте два приставных стола:
|
|
|

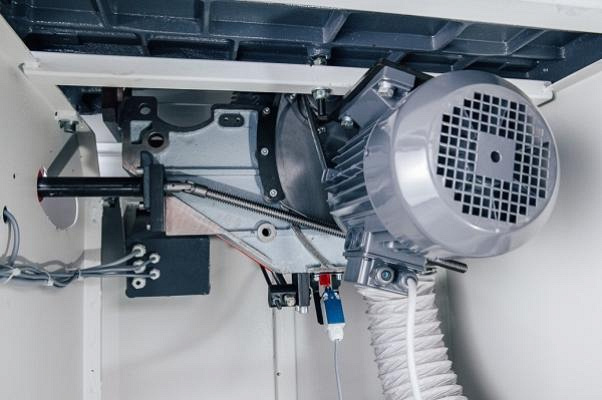

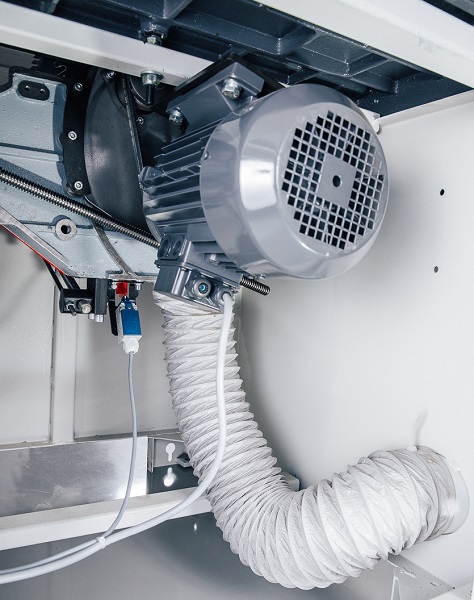

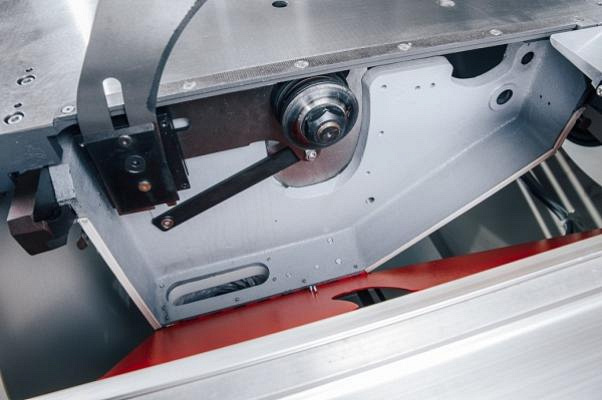

МОТОРНЫЙ ОТСЕК Наклон пилы винтом с мелкой резьбой через кардан – высокая точность наклона и жесткость конструкции. Пильный узел изолирован от моторного отсека – двигатель защищен от пыли, повышена его долговечность. При смене пилы концевой выключатель блокирует включение двигателя, обеспечивая безопасность оператора. |
|
|

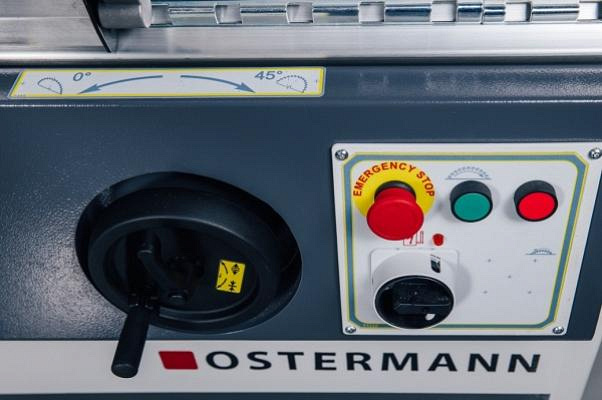

ПАНЕЛЬ УПРАВЛЕНИЯ Простая и понятная панель управления не требует высокой квалификации оператора. Кнопки:
Маховик наклона пилы. |
|
|

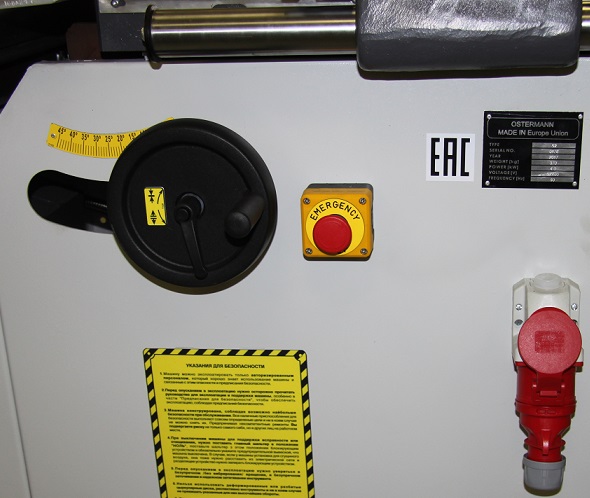

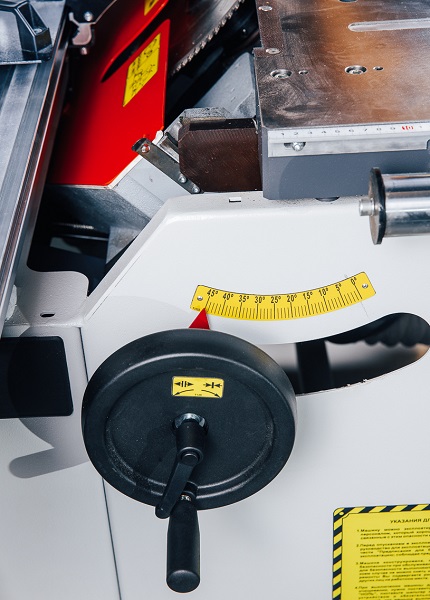

БОКОВАЯ ПАНЕЛЬ Маховик подъема/опускания пилы, угловая шкала наклона пилы, аварийный выключатель. |
|
|

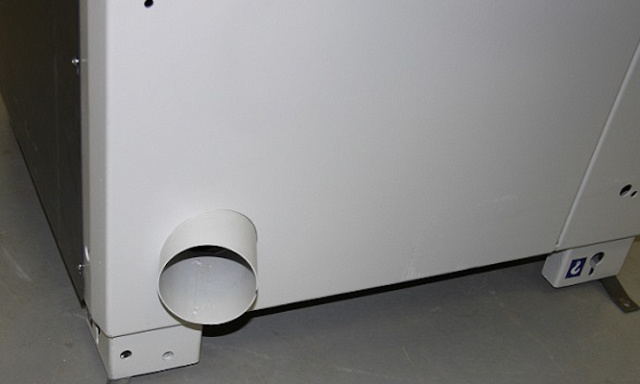

АСПИРАЦИОННЫЙ ПАТРУБОК Для эффективного удаления стружки из пильного узла предусмотрен патрубок. |
|
|
ЕВРОПЕЙСКОЕ КАЧЕСТВО Австрийское качество, проверенное временем! |
| Модель | OSTERMANN S2 |
|
Макс. толщина распиливаемого материала 90°, мм |
102 |
|
Макс. толщина распиливаемого материала 45°, мм |
72 |
|
Макс. ширина раскроя по параллельному упору, мм |
950 |
|
Диаметр дисковой пилы, мм |
315 |
|
Посадочный диаметр пилы, мм |
30 |
|
Макс. угол наклона пилы, ° |
45 |
|
Размер основного чугунного стола, мм |
800 х 550 |
|
Размер расширительного стола сбоку слева, мм |
500 х 320 |
|
Размер расширительного стола сзади, мм |
800 х 560 |
|
Размер каретки, мм |
1150 х 350 |
|
Ход каретки, мм |
1150 |
|
Частота вращения пилы, об/мин |
4000 |
|
Мощность двигателя (S6), кВт |
5,5 |
|
Габаритные размеры: |
|
|
Длина, мм |
1660 |
|
Ширина, мм |
2160 |
|
Высота, мм |
1000 |
|
Вес, кг |
380 |
