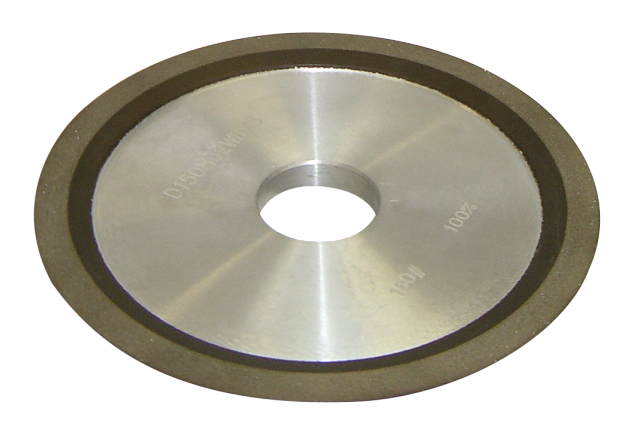

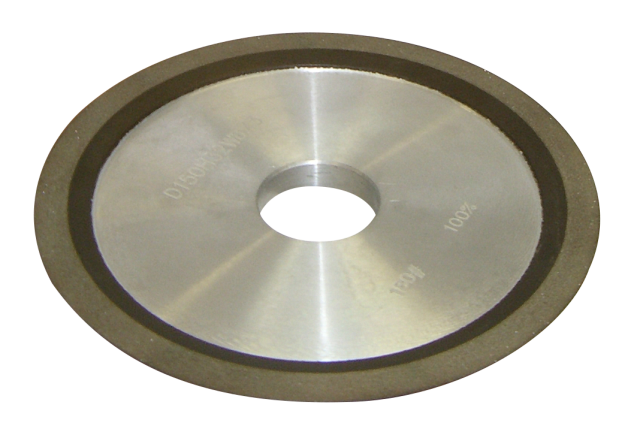

Круги алмазные тарельчатые 12R4
-
Производитель: Россия
Страна: Россия
-
Ø: 125 / 150 мм
Связь с ведущим специалистом
8 (495) 781-55-11 /
8 800 1000 111
- Запчасти
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
| Наружный Ø D, мм | Посадочный Ø d, мм | Высота круга H1, мм | Толщина круга H, мм | Ширина алмазного слоя b, мм | Толщина алмазного слоя S, мм |
| 125 | 32 | 18 | 8 | 3 | 2 |
| 150 | 20 | 18 | 8 | 5 | 3 |
| 150 | 32 | 18 | 8 | 15 | 3 |
НАЗНАЧЕНИЕ:
Алмазные шлифовальные круги предназначены для заточки и доводки многолезвийного (многозубого) режущего инструмента из твердых сплавов по передней грани.
Применяется для заточки основных видов режущего инструмента:
-
дисковые пилы с твердосплавными напайками;
-
насадные фрезы с твердосплавными напайками;
-
концевые фрезы (профильные, пазовые и обгоночные);
Шлифовальные круги покрыты алмазным слоем, который изготавливается из алмазных шлифпорошков и микропорошков на органических связках.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется для всесезонной внутрицеховой заточки на ручных и автоматических станках основных видов режущего инструмента:
- дисковые пилы с твердосплавными напайками;
- насадные фрезы с твердосплавными напайками;
- концевые фрезы (профильные, пазовые и обгоночные);
Алмазные шлифовальные круги применяются как для «сухой», так и для «мокрой» заточки с применением смазочно-охлаждающих жидкостей (СОЖ).
Алмазный круг при использовании СОЖ меньше изнашивается (чем при «сухой» заточке) и позволяет осуществлять заточку инструмента с увеличенной толщиной съема материала с изношенной грани.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Алмазные шлифовальные круги имеют ширину алмазного слоя в зависимости от типа круга от 3 до 5 мм и толщину от 2 до 3 мм.
Дополнительно: Алмазные шлифовальные круги могут быть изготовлены диаметром до 250 мм. Посадочное отверстие, толщина и параметры алмазного слоя согласовываются с заказчиком.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
Алмазные шлифовальные круги могут быть изготовлены диаметром до 250 мм. Посадочное отверстие, толщина и параметры алмазного слоя согласовываются с заказчиком.
ВАЖНО:
Алмазные шлифовальные круги применяются как для «сухой», так и для «мокрой» заточки с применением смазочно-охлаждающих жидкостей (СОЖ).
Алмазный круг при использовании СОЖ меньше изнашивается (чем при «сухой» заточке) и позволяет осуществлять заточку инструмента с увеличенной толщиной съема материала с изношенной грани.
Отличительные особенности: Основой алмазного круга является цельная алюминиевая заготовка (блин), подверженная последующей токарной обработке.
Посадочное отвертите круга изготавливается на координатно-расточном центре, шлифуется и затем в нем снимается фаска.
Рекомендации по применению: Рекомендуются для всесезонной внутрицеховой заточки дисковых пил с твердосплавными напайками, насадных фрез с твердосплавными напайками, концевых фрез (профильных, пазовых и обгоночных).
