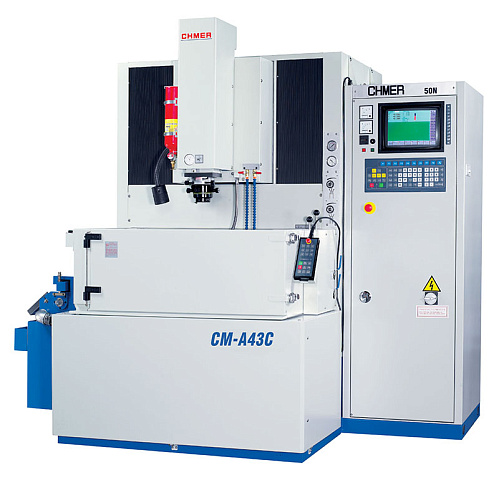

Копировально-прошивные станки CHMER СМ-А43С, СМ-А53С, СМ-А64С
Размеры стола: 650 x 400; 800 x 500 мм
Макс. вес электрода: 100 кг
Макс. вес заготовки: 1500 кг
Вес: 2150; 2230; 3000 кг
- Линейный мотор по оси Z собственного производства (гарантия точности не менее 10 лет)
- Диалоговое программирование (E-коды) + база режимов обработки для всех типов материалов = быстрая обучаемость работе на станке оператора даже без опыта в электроэрозионной обработки за 1 день. Знание G-кодов не обязательно
- Эффективное удаление продуктов эрозии – 1,8 м³/мин (до 34% эффективнее, чем у конкурентов)
- Использование специальной технологии Powder для получения шероховатости поверхности до Ra 0,15...0,25 (опция)
- Поворотно-наклонный стол для 5-ти осевой обработки (опция). Обработка сложных деталей без последующей обработки
- Портальная конструкция - максимальная масса заготовки 1500 кг при занимаемой площади станком 3,0 м x 2,0 м
НАЗНАЧЕНИЕ:
Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным.
Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Штамп для вырубки мелких деталей из полосы
Пресс-формы
СХЕМЫ ОБРАБОТКИ:
 |  |  |  |
 |  |  |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | ДИАЛОГОВАЯ СИСТЕМА ПРОГРАММИРОВАНИЯ (E-КОДЫ) Позволяет создавать управляющие программы без знаний G-кодов при помощи интуитивно понятного графического интерфейса. Данная система помогает обучить оператора даже без опыта работы на электроэрозионном оборудовании. |
 | ВСТРОЕННАЯ БАЗА ДАННЫХ ДЛЯ ВЫБОРА ОПТИМАЛЬНЫХ РЕЖИМОВ ОБРАБОТКИ С ВОЗМОЖНОСТЬЮ КОРРЕКТИРОВКИ В ПРОЦЕССЕ ОБРАБОТКИ Оператору предлагаются оптимальные режимы обработки, исходя из обрабатываемого материала, материала электрод-инструмента, шероховатости и точности обрабатываемых поверхностей. |
 | ЗАПАТЕНТОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ, КОНТРОЛИРУЮЩАЯ НАПРЯЖЕНИЕ, СИЛУ ТОКА И МЭП ДЛЯ ВЫСОКОГО КАЧЕСТВА ОБРАБОТКИ Параметры обработки корректируются автоматически в зависимости от условий (прокачка рабочей зоны, электропроводимости рабочей жидкости, глубины и площади обработки и т.п.) |
 | ВЫСОКИЙ КОНТРОЛЬ КАЧЕСТВА ОБОРУДОВАНИЯ |
| | СТОЙКА С ЧПУ Станки серии CNC оснащены системой ЧПУ на базе промышленного компьютера с операционной системой DOS. |
| | СТАНИНА СТАНКА Станки отличаются высокой жесткостью литой станины. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

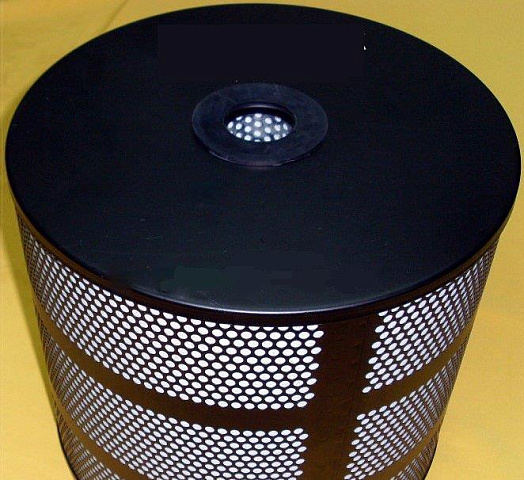

 | БУМАЖНЫЕ ФИЛЬТРЫ – 1 компл. Высокая эффективность и долгий срок службы при небольшой стоимости. |

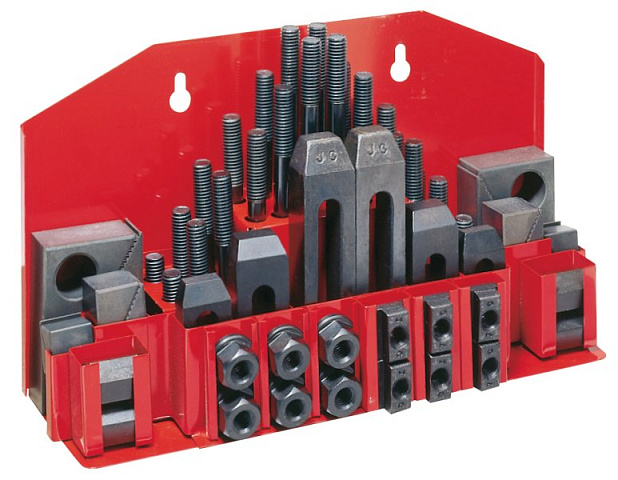

 | НАБОР ПРИЖИМОВ Позволяет устанавливать и фиксировать заготовку на рабочем столе |

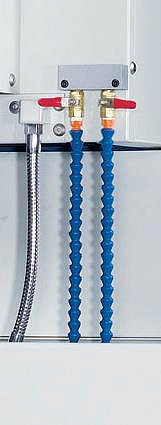

 | ФОРСУНКА ДЛЯ НАПРАВЛЕННОГО ПОЛИВА ДИЭЛЕКТРИЧЕСКОЙ ЖИДКОСТЬЮ - 2 шт. Дополнительная очистка детали от продуктов эрозии |
 | ДЕРЖАТЕЛЬ ЭЛЕКТРОД-ИНСТРУМЕНТА Позволяет закреплять электрод-инструменты различной формы, а регулировка по осям позволяет точно спозиционировать его относительно заготовки. |
 | ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ Для улучшения визуального контроля обработки. |
 | ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ Для удобства наладки станка. |
| ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 | ДОПОЛНИТЕЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ГЕНЕРАТОРА ТОКА Позволяет увеличить силу рабочего тока повысив производительность станка. |
 | УПРАВЛЯЕМАЯ ОТ ЧПУ C-ОСЬ Дополнительные возможности обработки |
 | АВТОМАТИЧЕСКИЙ СМЕНЩИК ЭЛЕКТРОД-ИНСТРУМЕНТОВ Позволяет вести обработку несколькими инструментами без переустанова. |
 | АВТОМАТИЧЕСКАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ Для повышения безопасности обработки. |
| | БУМАЖНЫЙ ФИЛЬТР Для продления срока использования диэлектрической жидкости. |
 | МАГНИТНАЯ ПЛИТА Для удобства установки заготовки на рабочий стол. |
| C ОСЬ EROWA TOOLING Дополнительные возможности обработки. | |
