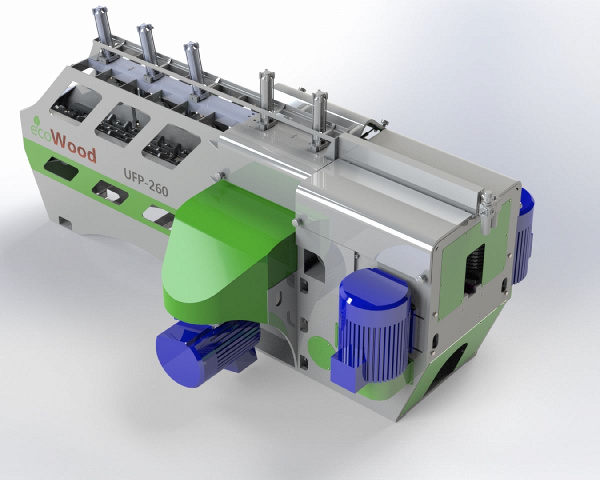

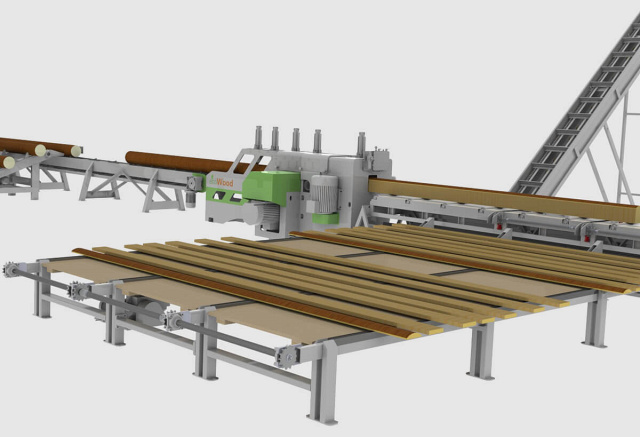

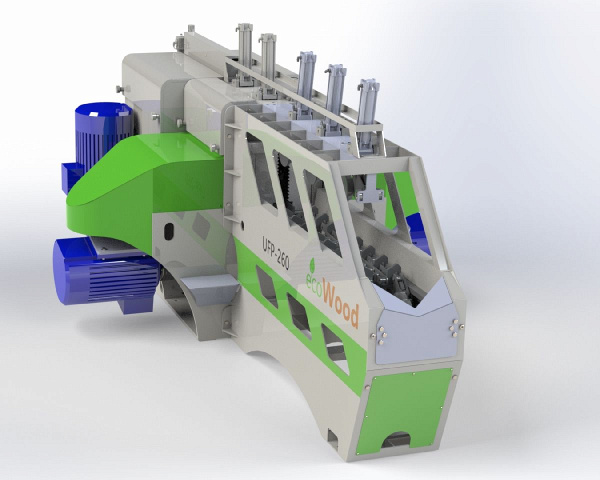

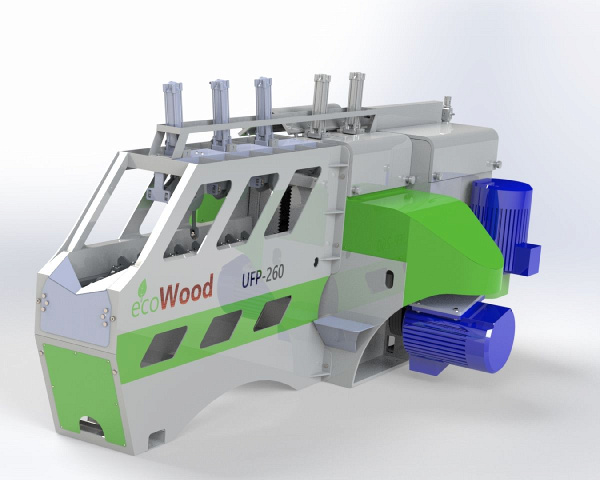

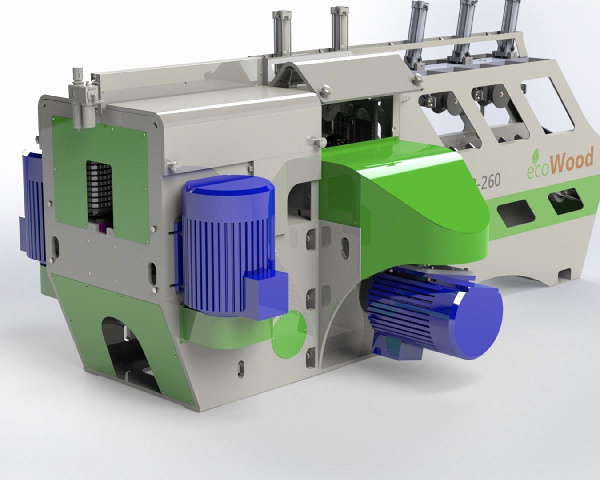

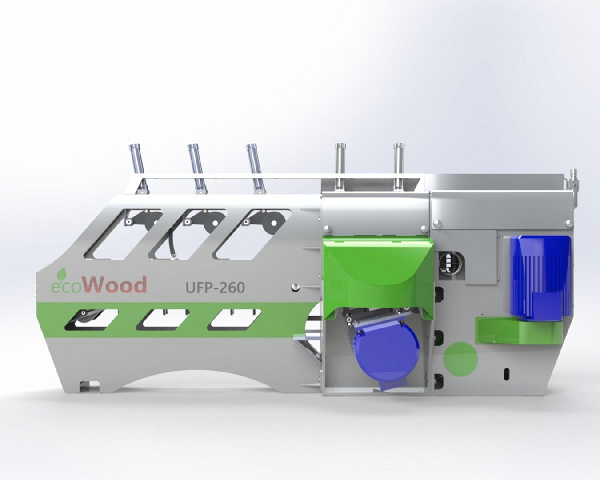

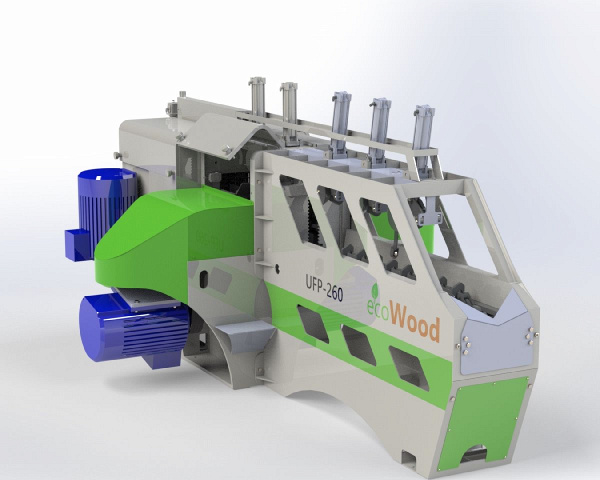

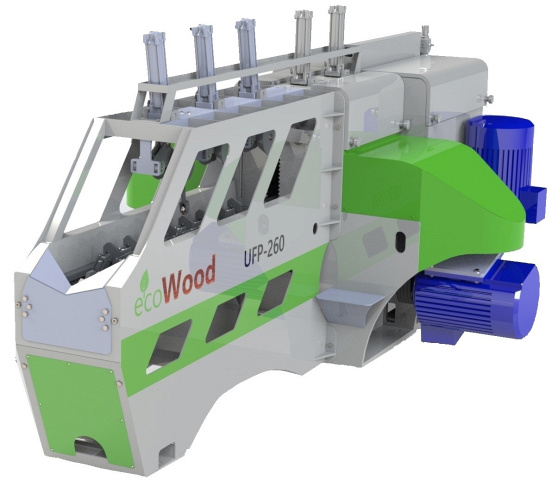

Фрезерно-пильный станок для тонкомера EcoWood UFP-260

Массивная тяжелая станина выполненная из толстого листа стали 20-30мм обеспечивает жесткость конструкции, исключает деформации в процессе эксплуатации и эффективно гасит вибрации при работе станка, что положительно сказывается на качестве получаемого пиломатериала и сроке службы инструмента.

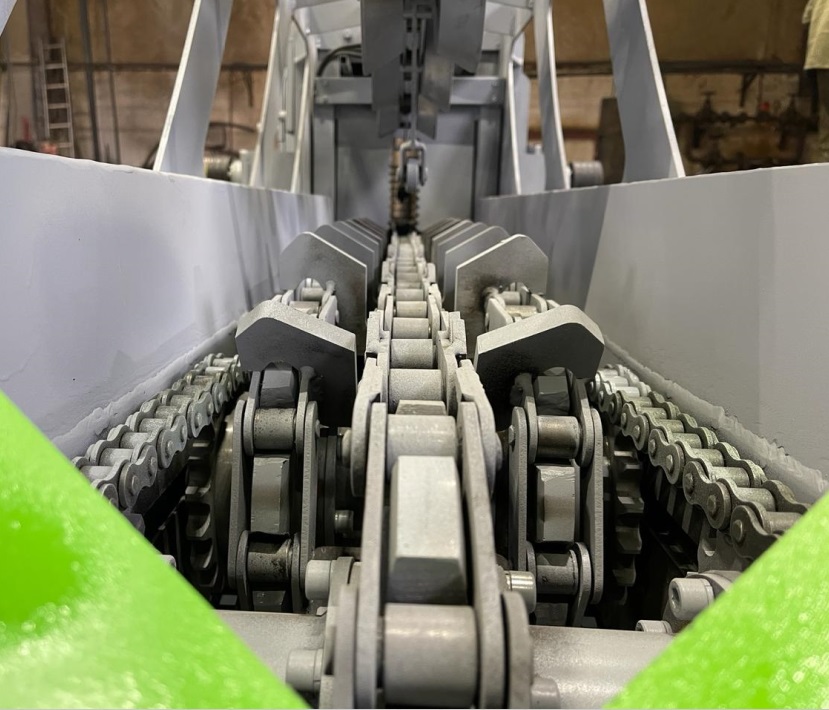

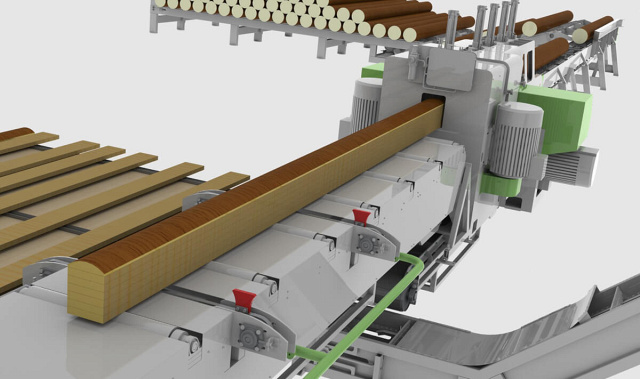

Подача бревен осуществляется одновременно цепью с зубчатыми зацепами и гусеничным транспортером. Данная система позволяет надежно подавать бревна различной длины от 1м без проскальзываний и рывков. В отличии от системы подачи с упорами данная система не требует ручного подъема упоров оператором станка, что облегчает его эксплуатацию.

Конструкция гусеничного транспортера в сочетании с верхним пневматическим прижимом обеспечивает автоматическую центровку бревна при подаче в станок.

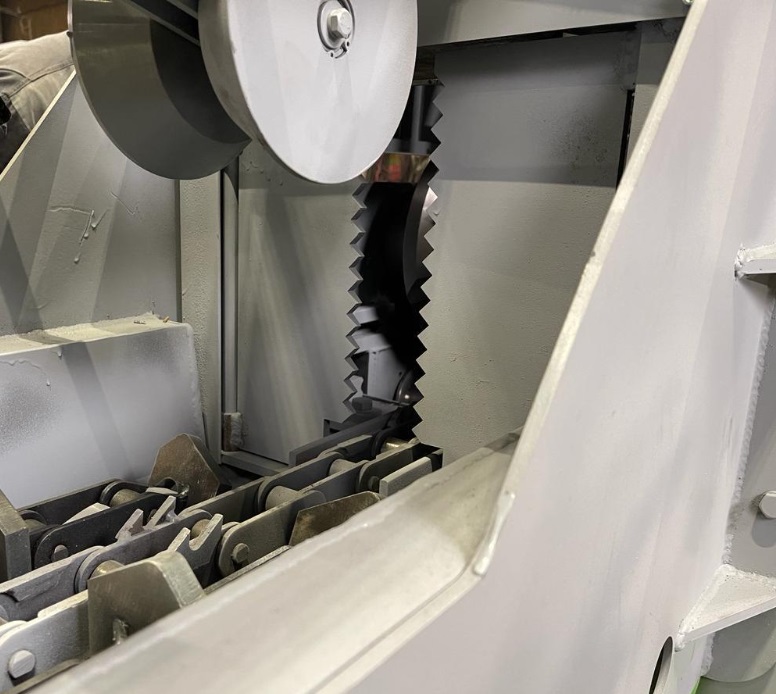

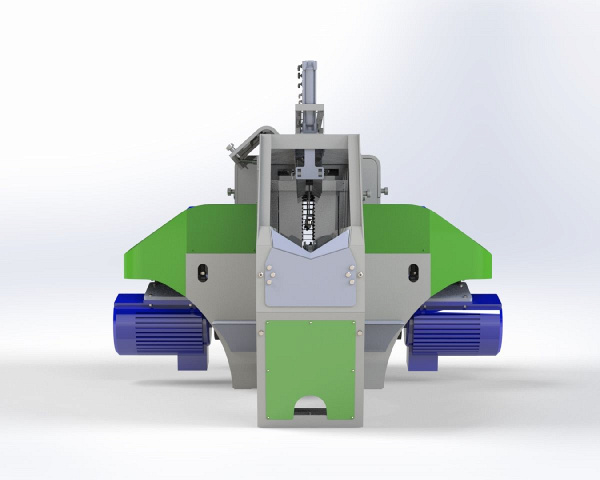

На входе в станок установлена специальная зубчатая защитная шторка, исключающая выброс бревна и препятствующая выбросу щепы из станка. Данная система обеспечивает безопасность работы оператора в соответствии с нормами.

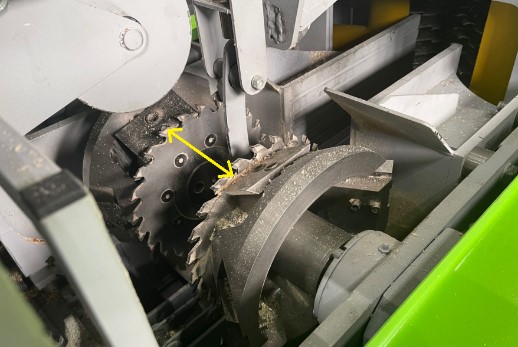

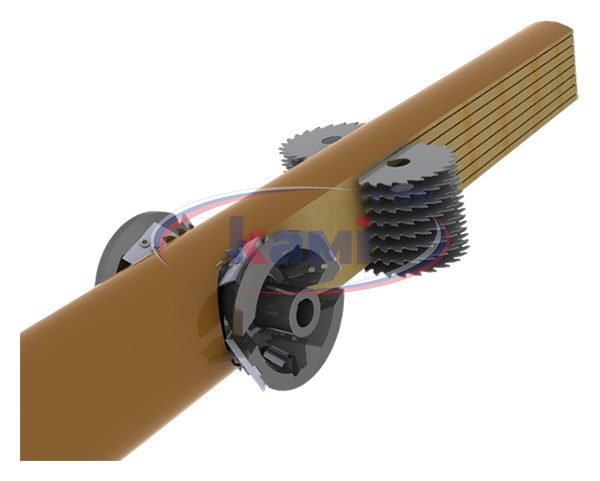

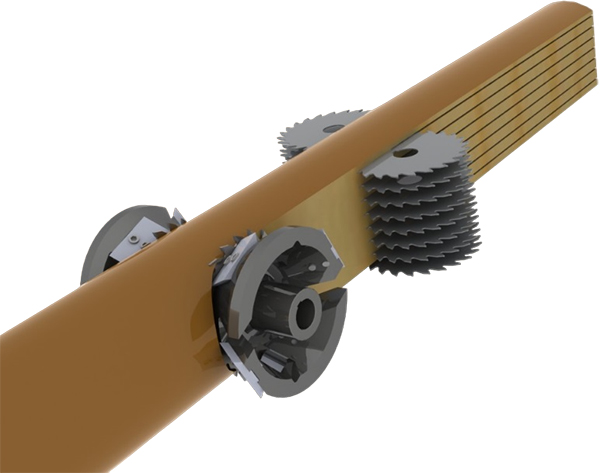

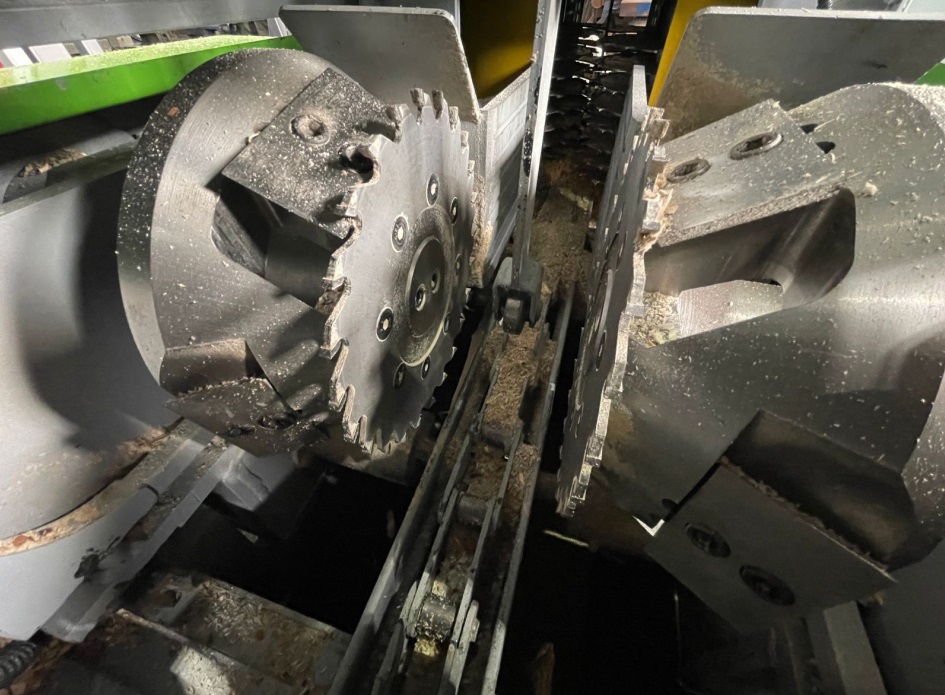

Для работы на высокой скорости подачи с максимальным качеством обработки установлены специально разработанные фрезы конической формы с дисковыми пилами.

В отличии от фрез с плоскими ножами, фреза конической формы обеспечивает постепенный заход в торец бревна, исключая удары при фрезеровке и снижая нагрузку на фрезерные валы и подшипники, обеспечивая долговечность работы инструмента и высокое качество обработки.

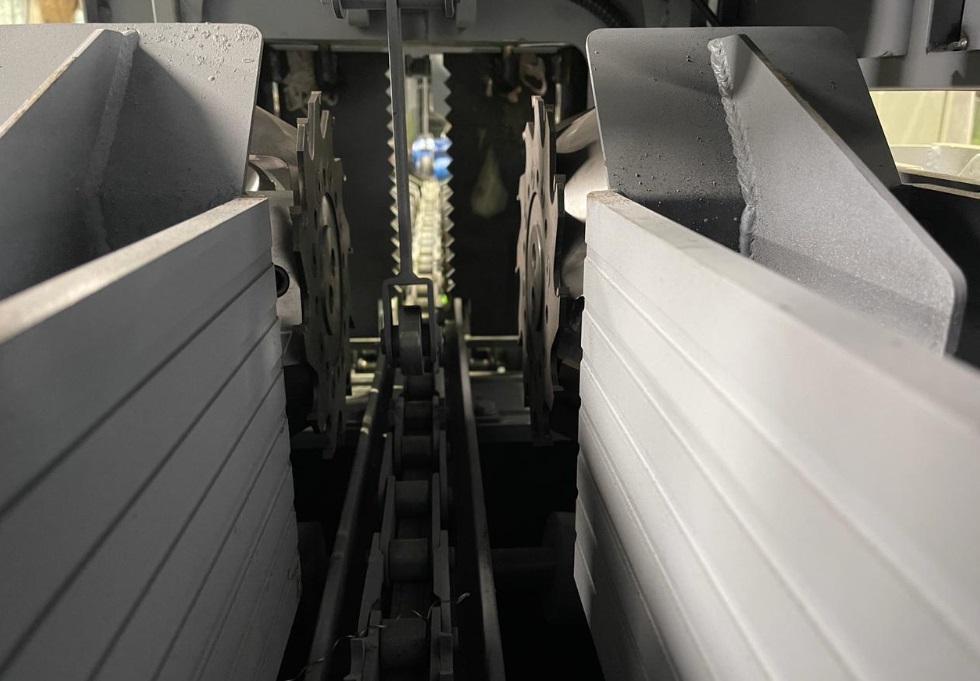

Специально разработанные раздвижные фрезерные узлы, позволяют производить обработку бревна на двухкантный брус на высокой скорости (до 20м/мин).

Готовый лафет надежно удерживается боковыми направляющими, что исключает его смещение.

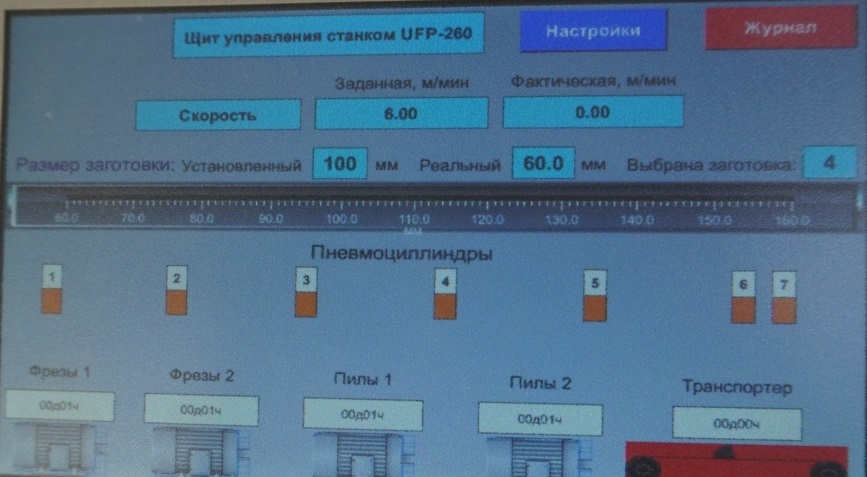

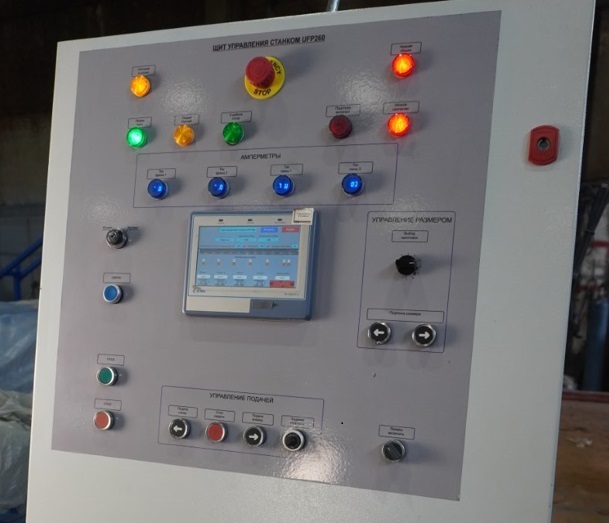

Расстояние между фрезами (толщина лафета) регулируется автоматически с помощью электронного программатора с памятью размеров. Оператор может внести в память станка 7 размеров. Данная система позволяет оперативно и точно менять расстояние между фрезами, исключая человеческий фактор.

Для удобства позиционирования бревна и контроля расстояния между фрезами установлены лазерные указатели положения фрез.

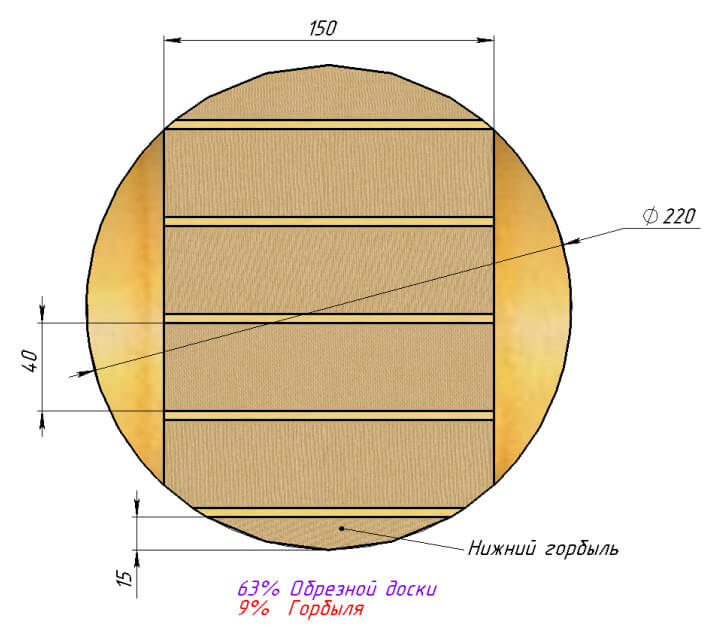

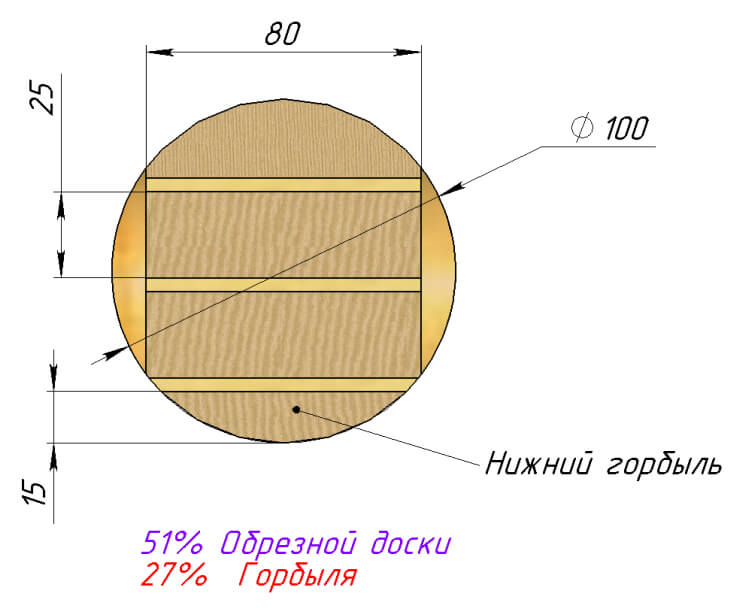

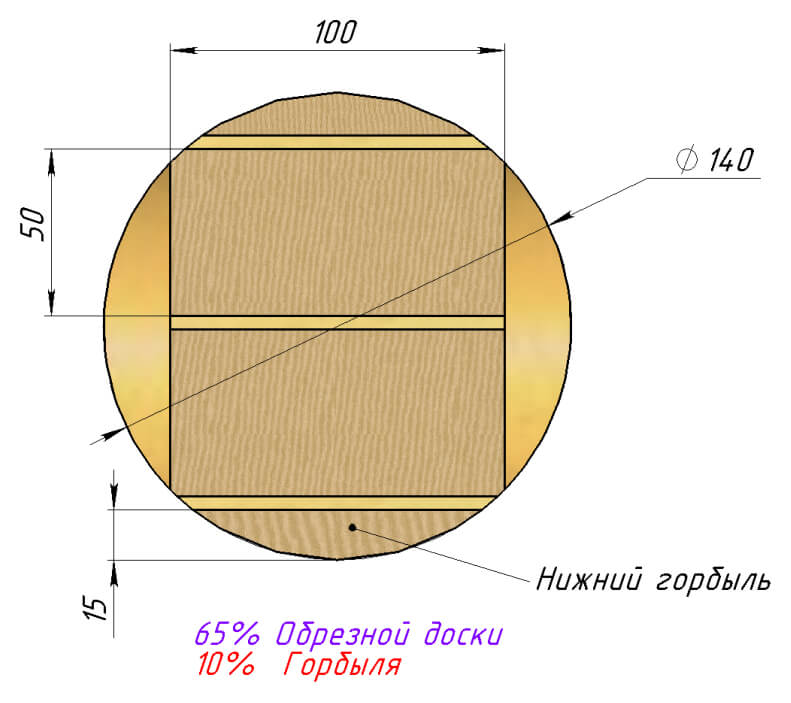

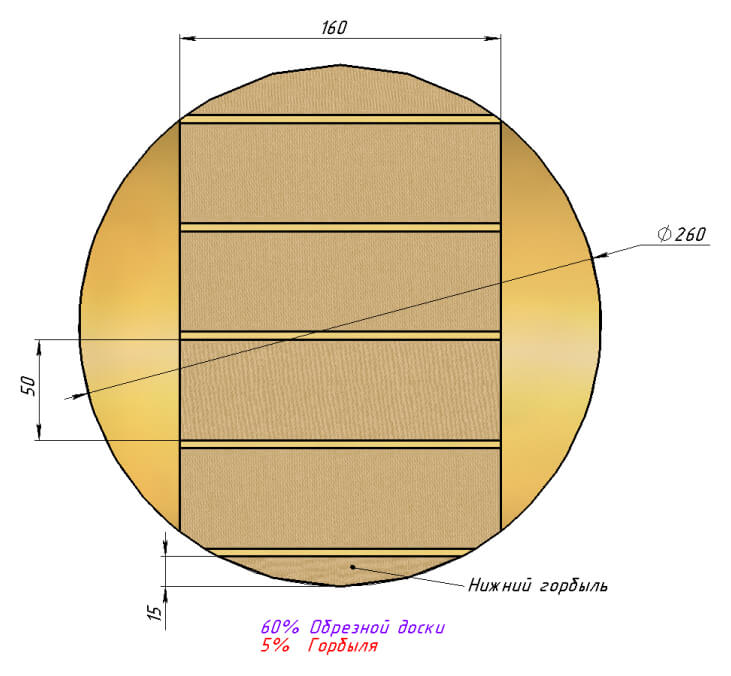

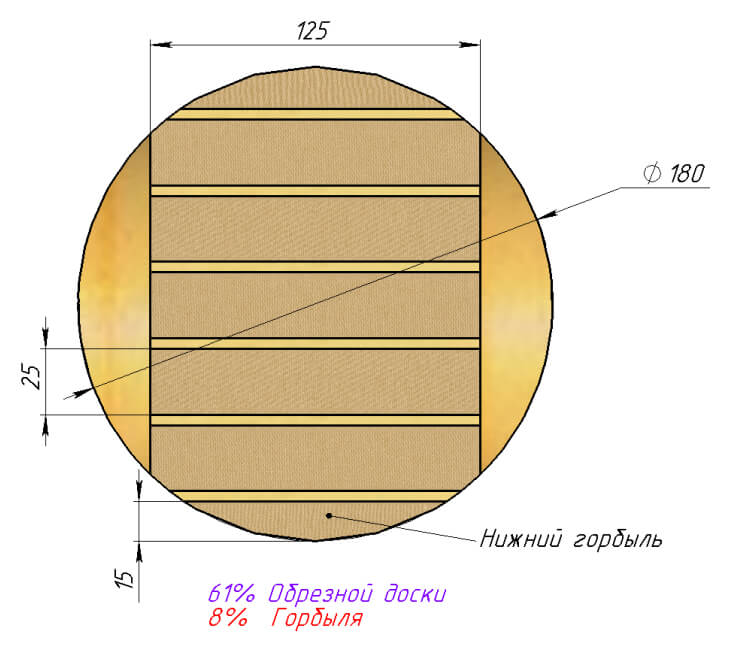

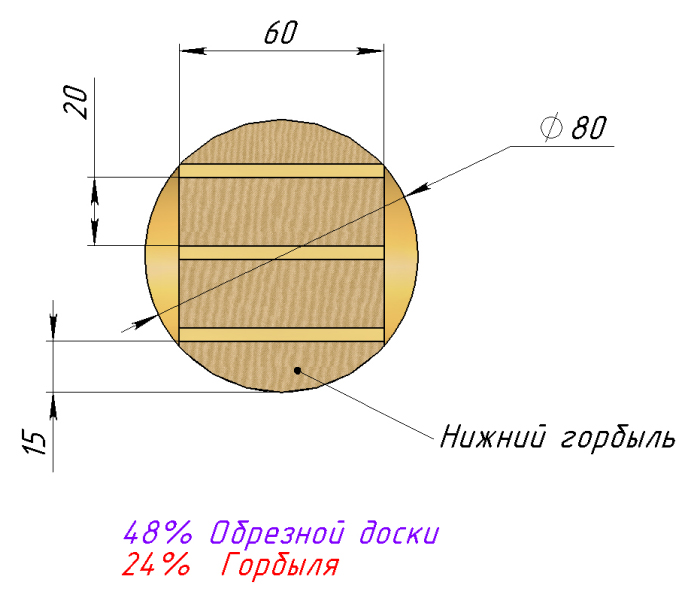

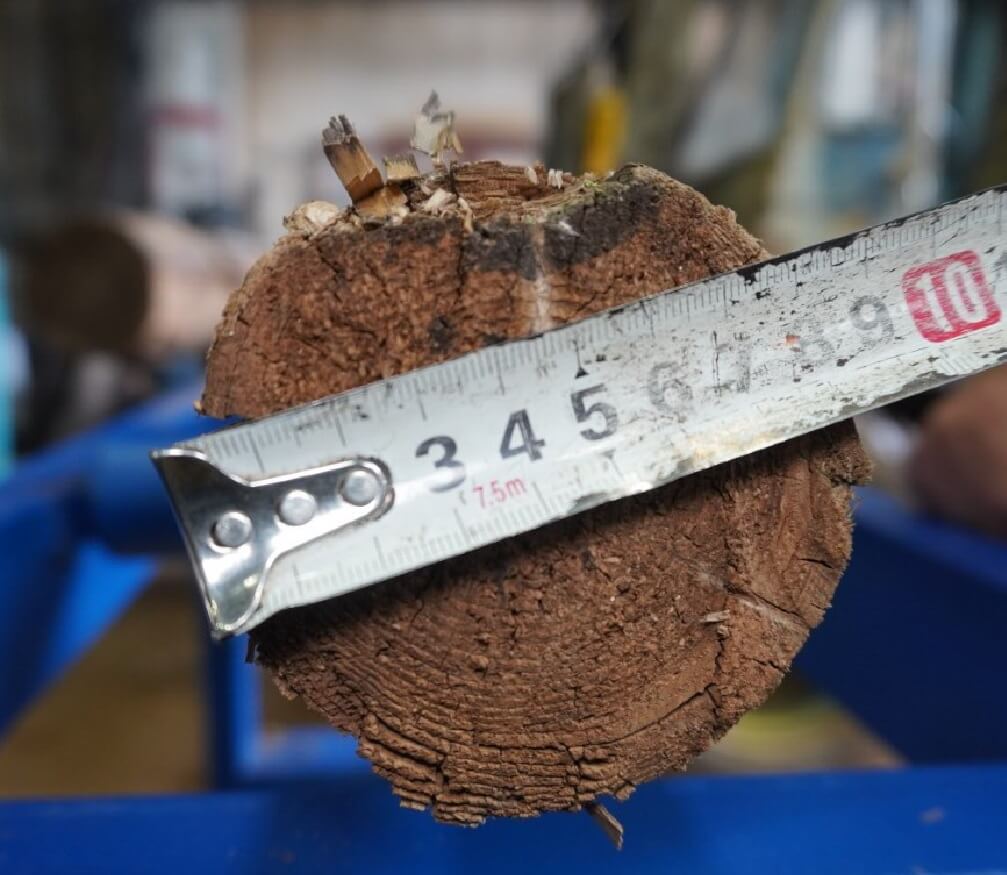

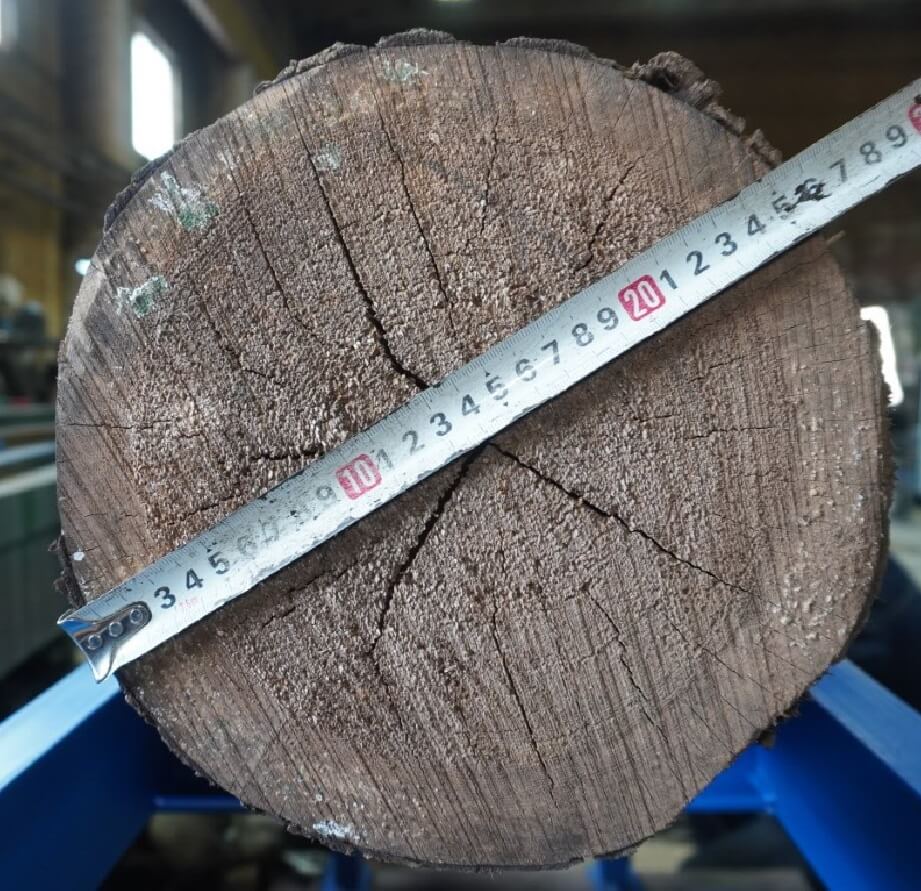

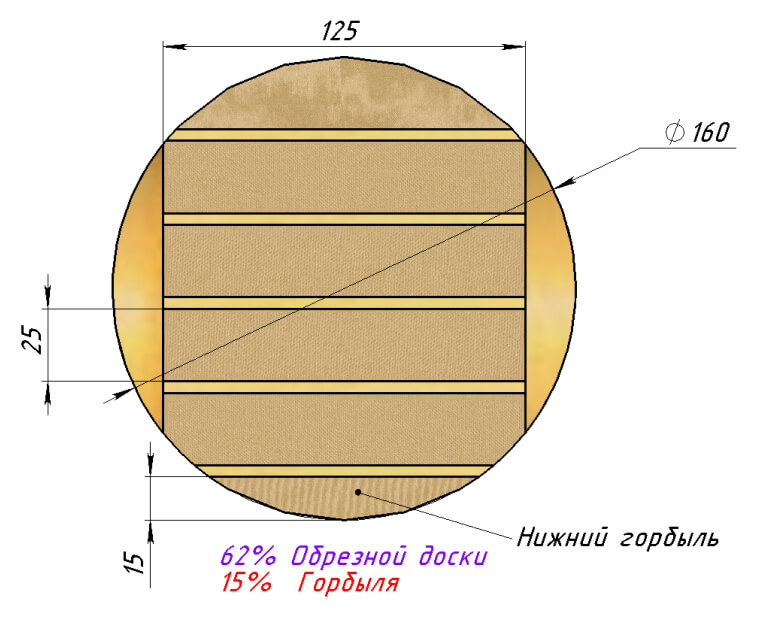

Универсальная конструкция станка с раздвижными фрезами, системой пиления, цепной системой подачи с зацепами и пневматическими прижимами позволяет пилить бревна диаметрами от 80 до 260 мм в комле, стабильно получая качественный пиломатериал.

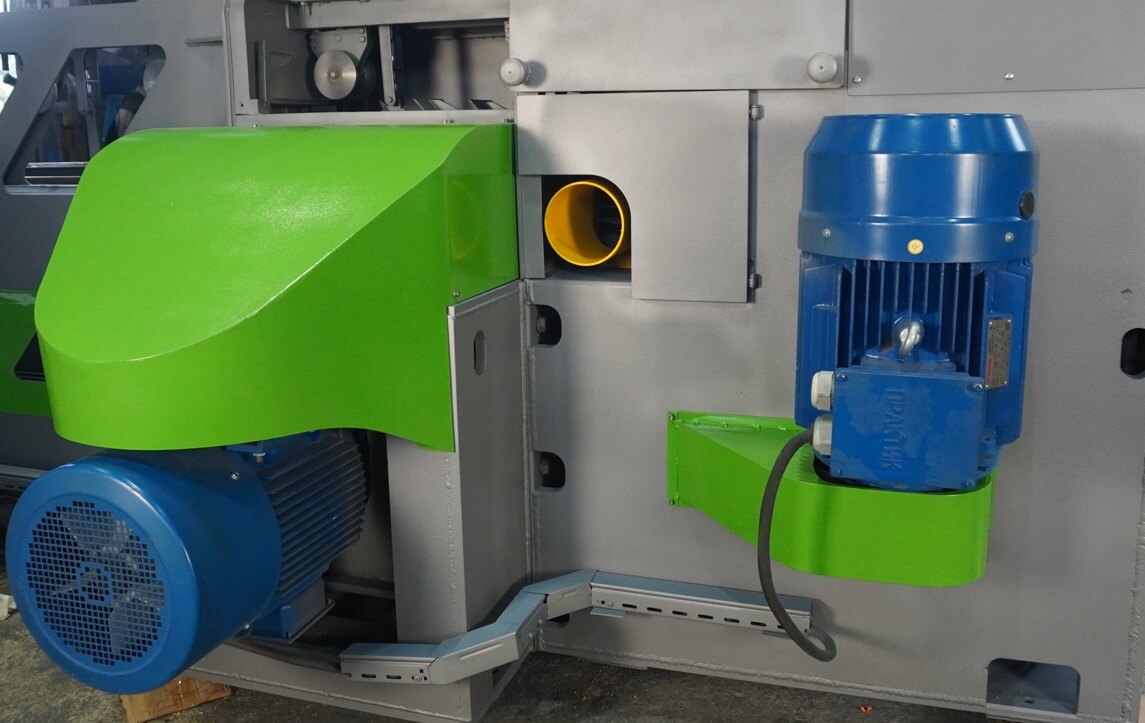

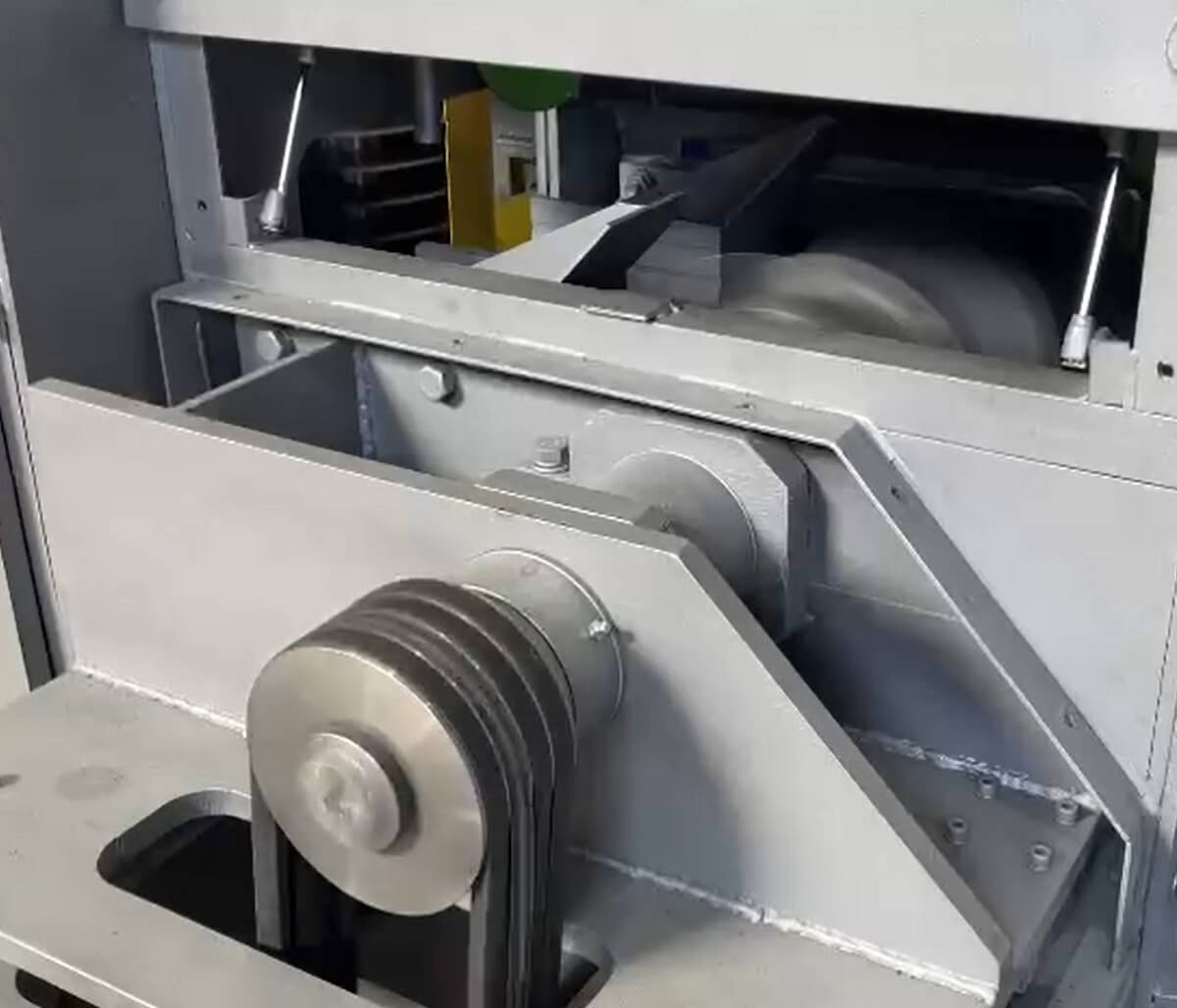

Специальная конструкция разнесенных опор фрезерных шпинделей, с многоручьевым ременным приводом, исключает биение валов и не передает вибрацию от электродвигателей на инструмент.

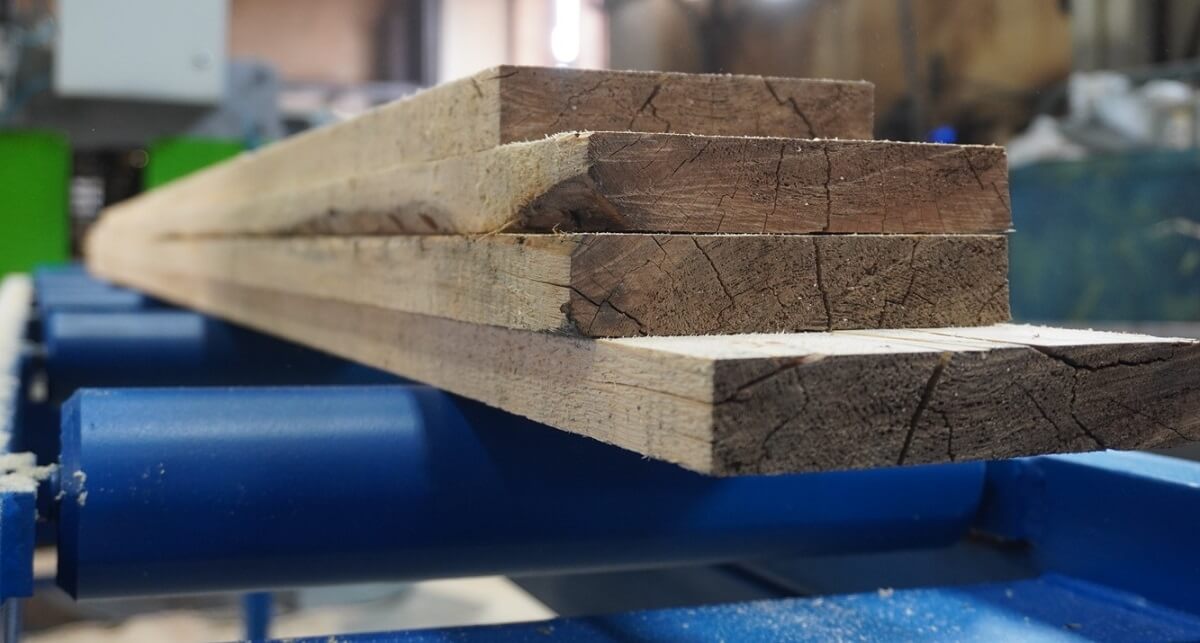

Все это позволяет получать пиломатериалы более высокого качества и увеличивает долговечность инструмента.

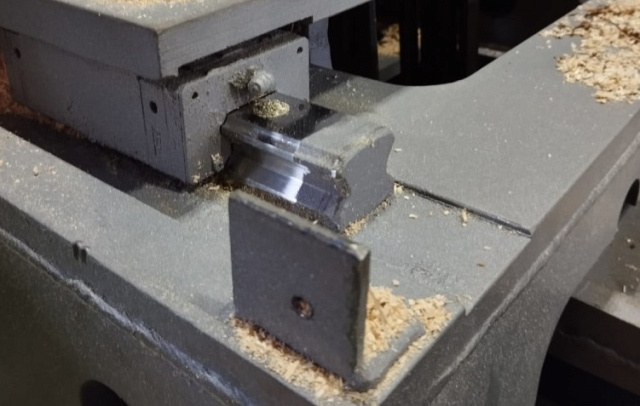

Перемещение раздвижных фрезерных узлов производится по линейным направляющим, что обеспечивает высокую точность позиционирования и исключает люфт фрезерных узлов.

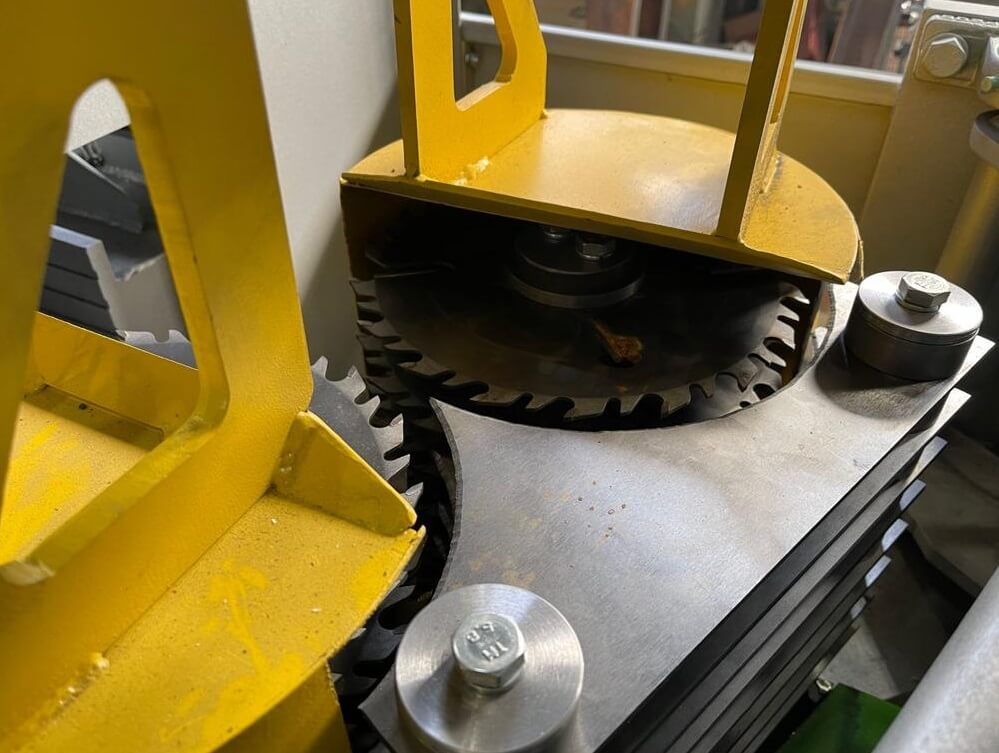

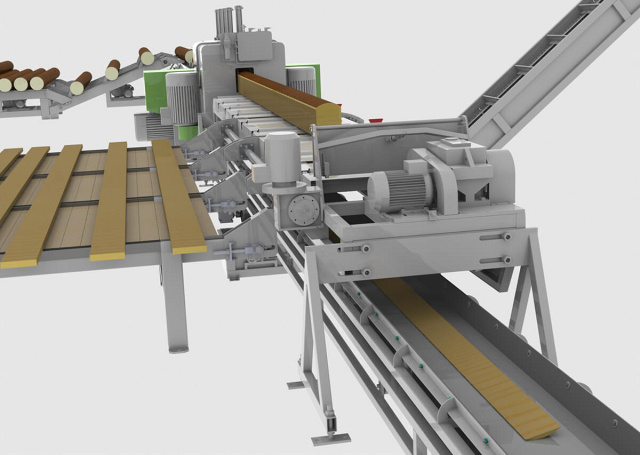

Распиловка лафета после фрезерных узлов на доски производится с помощью двухвальной системы пиления.

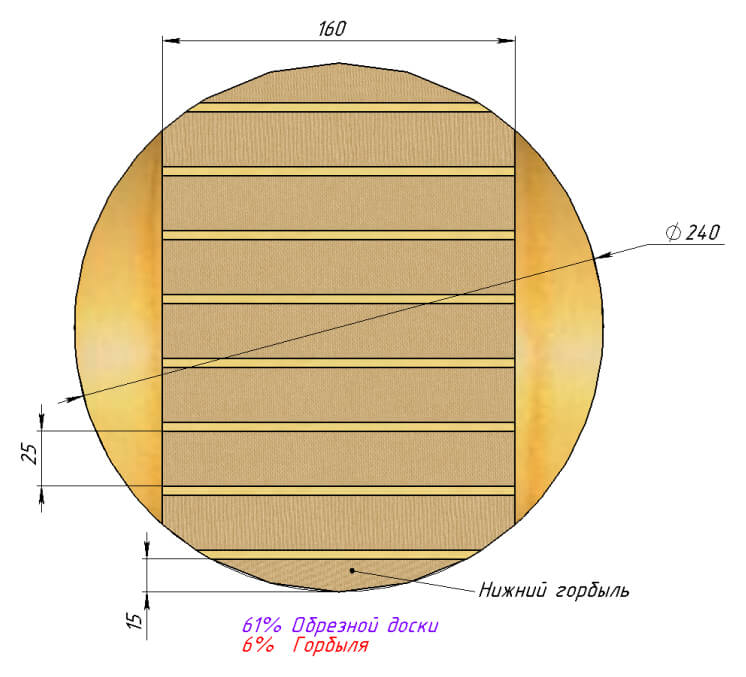

Данная система позволяет устанавливать дисковые пилы малого диаметра - 250 мм, что позволяет минимизировать толщину пропила и повысить полезный выход пиломатериала.

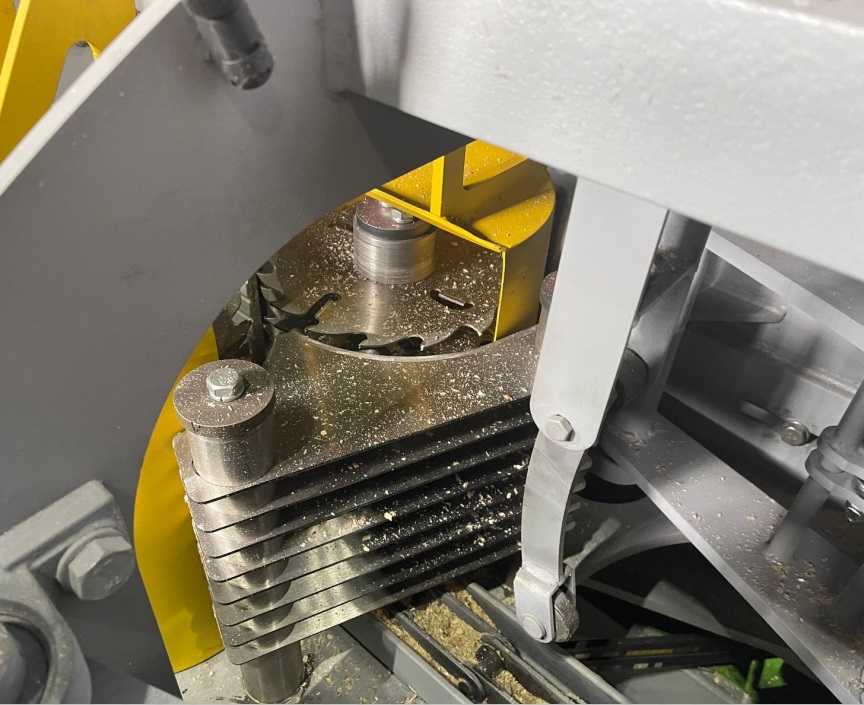

На выходе предусмотрены расклинивающие ножи, предотвращающие заклинивание досок в станке.

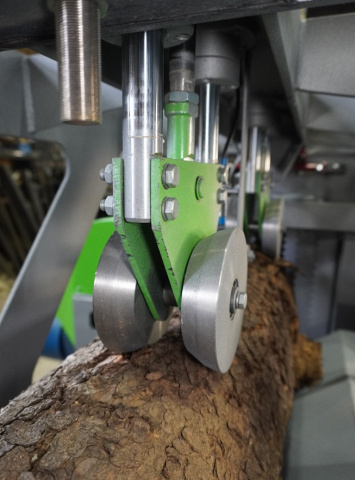

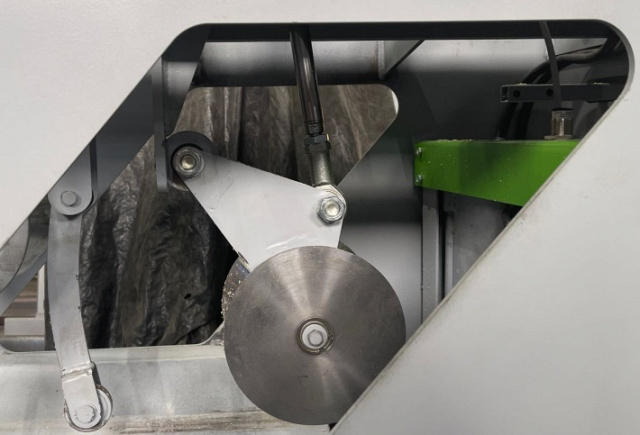

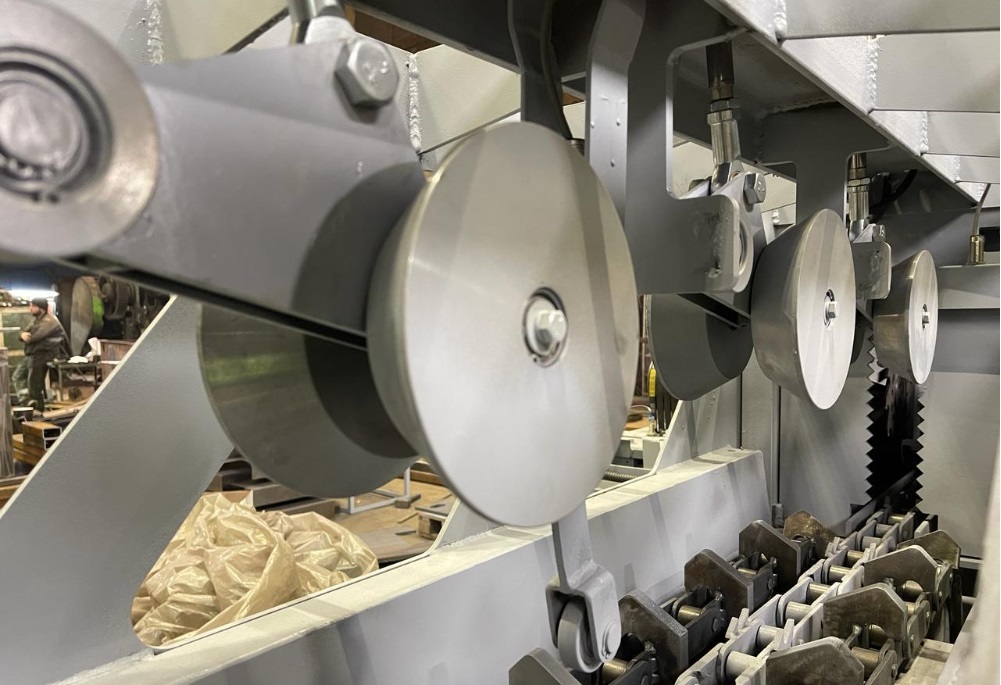

Мощные пневматические прижимы позволяют максимально надежно и жестко фиксировать бревно, прижимая его к подающей цепи с зацепами, исключая проскальзывание бревна при обработке.

Конструкцией станка предусмотрен ход пневмоприжимов. Данная система позволяет отклоняться пневмоцилиндрам при срабатывании, это предотвращает их выламывание, обеспечивая надежность и долговечность работы станка

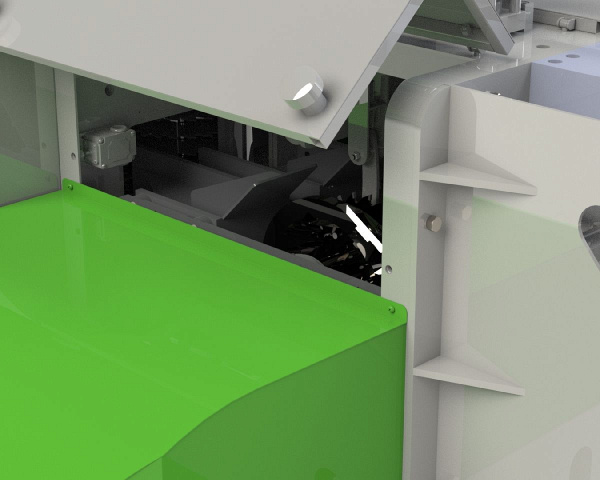

Открывающиеся защитные кожухи обеспечивают легкий доступ оператора к узам станка для обслуживания и замены инструмента. Для облегчения эксплуатации кожухи оснащены газовыми подъемными упорами.

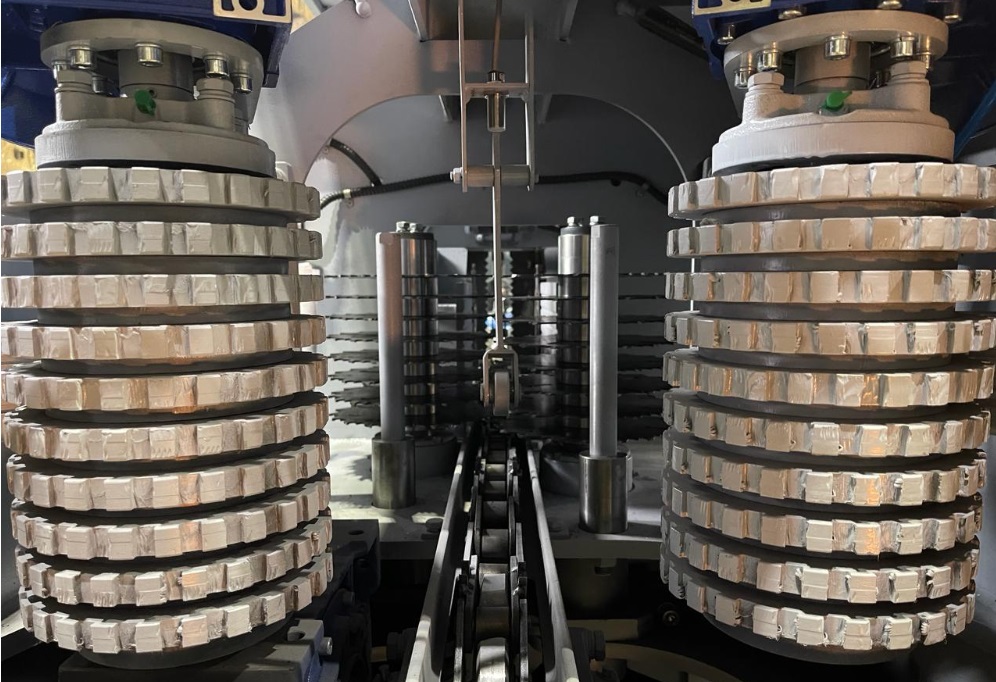

На выходе из станка установлены рифленые вытяжные рябухи. В отличии от станков других производителей, в станке EcoWood UFP-260 обе рябухи приводные, что исключает перекос и заклинивание досок в станке. Данная конструкция позволяет равномерно и эффективно отводить доски из станка.

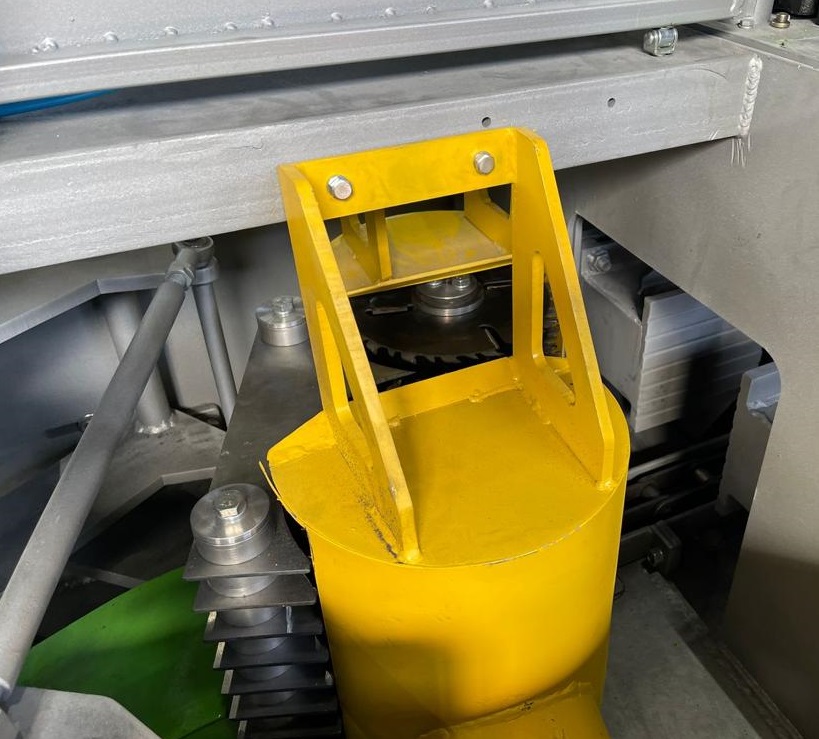

Для исключения зажима пил при пилении установлены расклинивающие ножи из упрочненной стали.

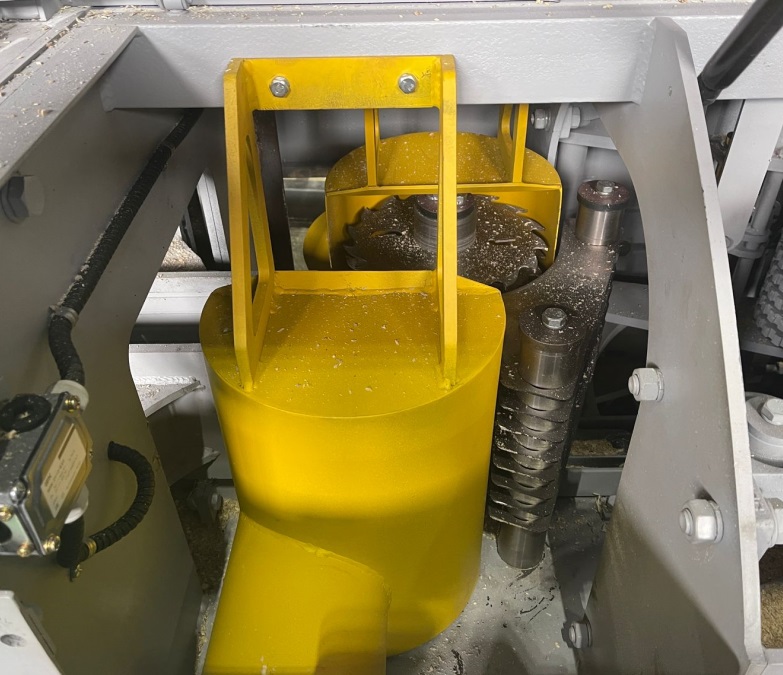

Для эффективного удаления опила из станка предусмотрены аспирационные кожухи с патрубками для воздуховодов. Данные кожухи имеют съемную конструкцию, что обеспечивает легкий доступ к узлам станка.

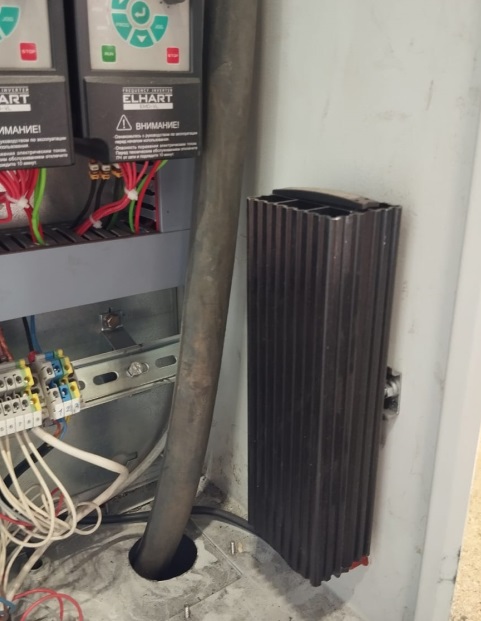

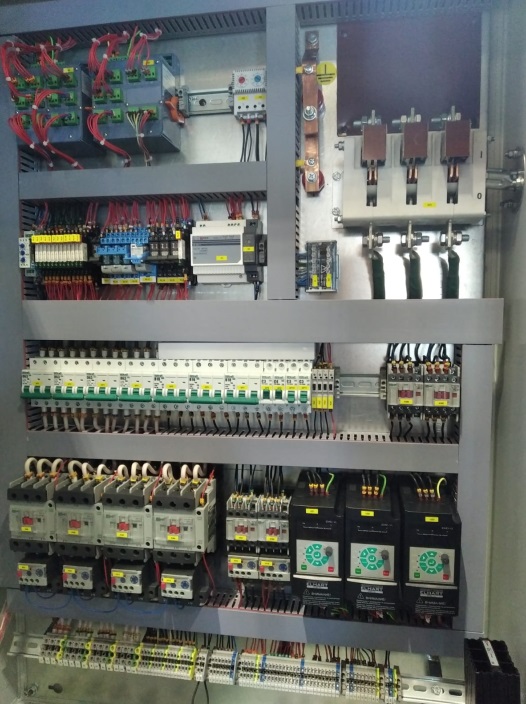

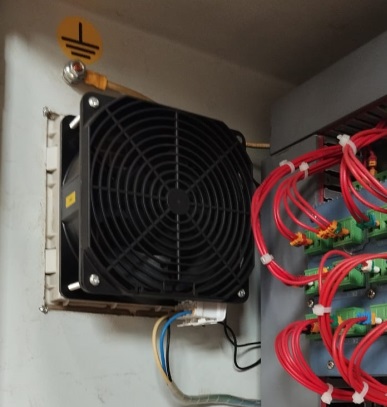

При производстве станка используются качественные комплектующие, устанавливаются подшипники SKF и электрика DeKraft. Для бесперебойной работы электрооборудования станка в зимний период в электрошкаф установлен обогреватель, а для работы в летних условиях – вентилятор охлаждения.

Для диагностики работы станка и удаленной настройки специалистами сервисной службы предусмотрен Wi-Fi модуль. Данная система позволяет в минимальные сроки подключится к станку, произвести его диагностику и настройку, исключая простой станка и обеспечивая бесперебойную работу.
