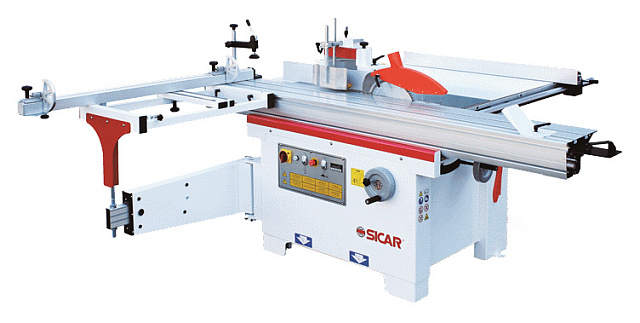

Станок пильно-фрезерный SICAR. Модель 400В

SICAR
ИталияИталия
Цена по запросу
Связь с ведущим специалистом

Количество операций: 2

Суммарная мощность: 8 кВт

Длина каретки: 2600 мм

Вес: 370 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначен для распиловки облицованных плит, а также фрезерных и шипорезных работ.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве столярных изделий, деталей и элементов корпусной мебели, мебельных фасадов и на других деревообрабатывающих и мебельных предприятиях.



СХЕМЫ ОБРАБОТКИ:

1. Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера) 2. Продольное профильное фрезерование 3. Фрезерование шипов и проушин
4. Продольное профильное фрезерование 5. Торцевание пиломатериалов




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

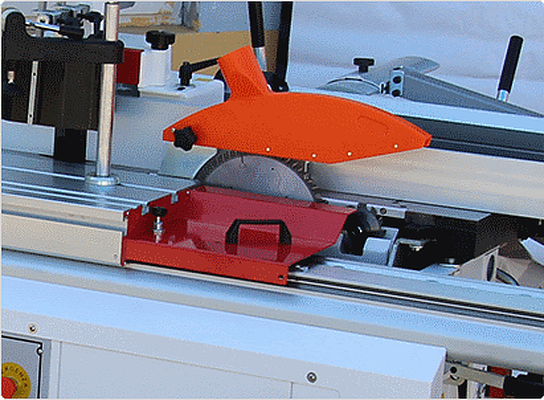

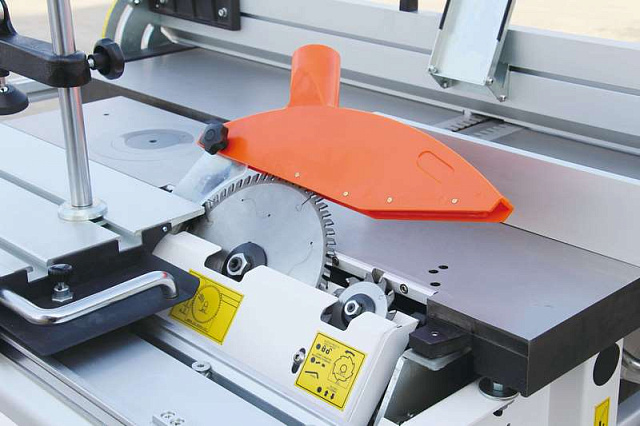

ПИЛЬНЫЙ УЗЕЛ

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов.

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи.

КАРЕТКА

Каретка длиной 2600 мм обладает легким и плавным ходом и позволяет раскраивать листы ЛДСП, ДСП, MDF, фанеры, и т.д.

НАКЛОН ПИЛЬНОГО УЗЛА ОТ 0 ДО 45°

Осуществляется маховиком. Отображения угла наклона по электронному табло.

Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.

РАСШИРИТЕЛЬНЫЙ СТОЛ

Наличие расширительного стола позволяет удобно раскраивать листовой материал. Максимальная ширина распила по линейке 1170 мм.

ПАРАЛЛЕЛЬНЫЙ УПОР

Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку.

ПОПЕРЕЧНАЯ ЛИНЕЙКА

Имеет 2 массивных флажковых упора и возможность поворота от 0 до 45° для угловых резов.

Телескопическое удлинение позволяет базировать габаритные заготовки.

Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре.

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Позволяет надежно фиксировать детали на каретке.

УПОР НА КАРЕТКЕ

Передвижной упор на каретке исключает смещение заготовки при пилении.

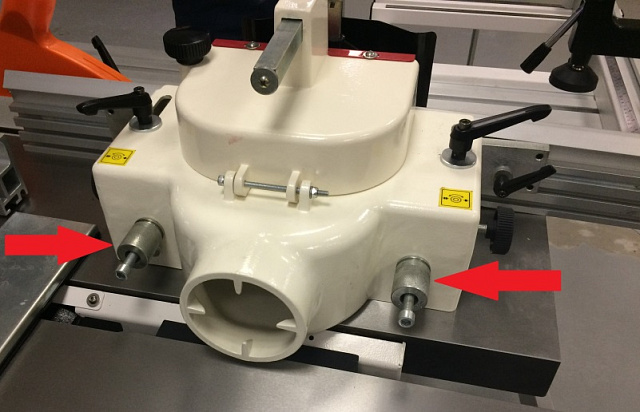

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЛИНЕЕК ФРЕЗЕРНОГО УЗЛА

Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.

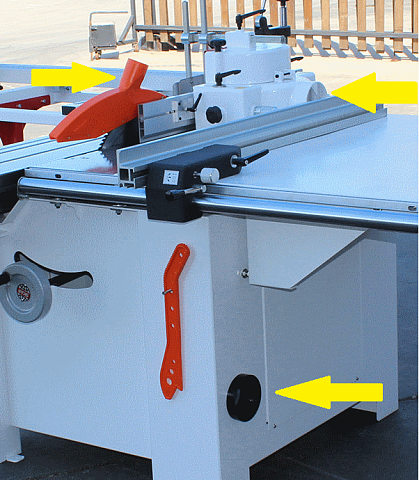

МАХОВИКИ РЕГУЛИРОВКИ

Регулировка подъема/опускания фрезерного шпинделя и пильного узла, а также угла наклона пильного узла осуществляется алюминиевыми маховиками.

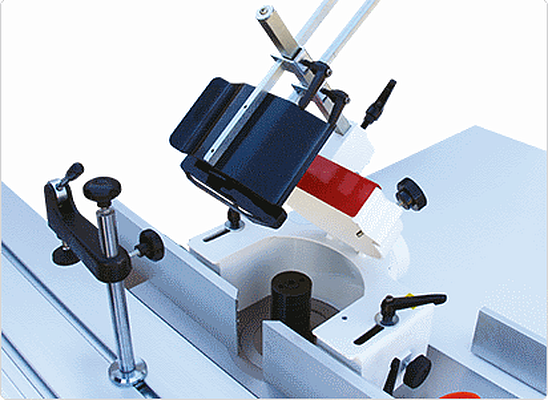

ПРИЖИМНОЕ УСТРОЙСТВО MORI

При фрезеровании прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

ПАНЕЛЬ УПРАВЛЕНИЯ

Простая и понятная панель управления расположена на передней части станка. Имеет кнопки:

  • включения/выключения пильного и фрезерного узлов
  • кнопка аварийной остановки
  • электронная индикация угла наклона пильного узла

АСПИРАЦИЯ

На станке расположены 3 патрубка для подключения аспирации.

Модель

400B

Пильный узел

Мощность двигателя, кВт

4

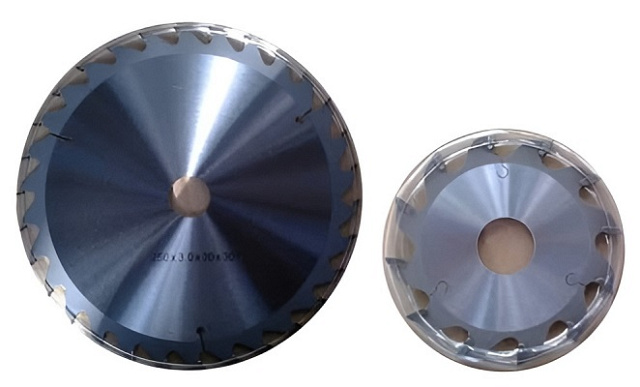

Диаметр основной пилы, мм

300

Посадочный диаметр основной пилы, мм

30

Диаметр подрезной пилы, мм

90

Посадочный диаметр подрезной пилы, мм

22

Размеры рабочего стола, мм

1180 х 1112

Размеры каретки, мм

2600 х 315

Ход каретки, мм

2600

Максимальная ширина распиливаемого материала по линейке, мм

1170

Частота вращения основной пилы, об/мин

4500

Частота вращения подрезной пилы, об/мин

7000

Наклон пилы, °

0 - 45

Высота пропила при 90°, мм

100

Высота пропила при 45°, мм

75

Фрезерный узел

Мощность двигателя, кВт

4

Размер рабочего стола, мм

1112 х 290

Диаметр шпинделя, мм

32

Рабочая высота шпинделя, мм

105

Частота вращения, об/мин

2000 / 3100 / 4400 / 7000

Вертикальный ход шпинделя, мм

115

Максимальный диаметр инструмента, мм

180

Габаритные размеры:

Длина, мм

2600

Ширина, мм

1800

Высота, мм

875

Вес, кг

370
