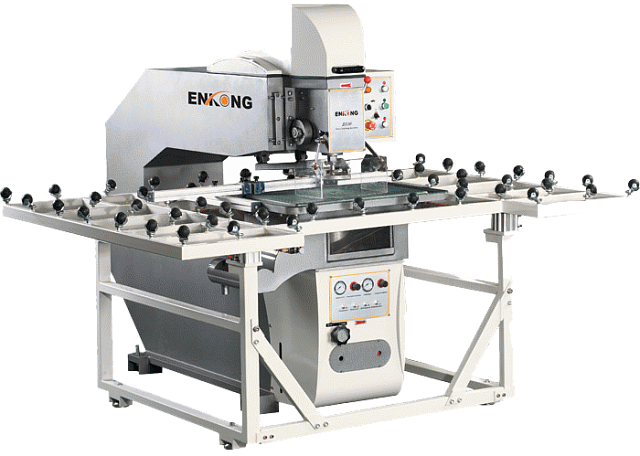

Горизонтальный станок для сверления стекла ENKONG. Модель ZJ130
Китай
Ø отверстий: 4 - 220 мм
Mин. размер: 150 х 150 мм
Mакс. размер: 2,6 х 2,4 м
Мощность: 4,95 кВт
Вес: 1100 кг
• Сверление на станке в полуавтоматическом режиме
• Устройство для быстрого изменения глубины засверливания в стекло нижнего сверла
• Система очистки сверел от плашек обеспечивает непрерывную обработку без остановки станка
• Верхний прижим исключает вибрацию и смещение обрабатываемого стекла
• Дополнительный стол с обрезиненными роликами обеспечивает свободное перемещение стекла
• Увеличенный диаметр обрабатываемых отверстий
• Регулировка частоты вращения шпинделя
• Централизованный узел смазки
• Система охлаждения
• Удобная система управления станком
• Система лазерного позиционирования
• Дополнительное освещение рабочего места
• Упоры для позиционирования заготовок
| Модель | ZJ130 |
| Диаметр обрабатываемых отверстий, мм | 4 - 200 |
| Размеры обрабатываемого стекла: | |
| Макс. длина, мм | 2700 |
| Макс. ширина, мм | 2200 |
| Размеры основного рабочего стола, мм | 800 х 800 |
| Частота вращения сверлильного шпинделя, об/мин | 1400 / 2800 |
| Общая установленная мощность, кВт | 4,95 |
| Габаритные размеры: | |
| Длина, мм | 2200 |
| Ширина, мм | 2500 |
| Высота, мм | 1700 |
| Вес, кг | 1100 |
НАЗНАЧЕНИЕ:
Предназначен для сверления отверстий в пласти стекла без сколов за счет двухсторонней обработки.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха, обрабатывающие детали из стекла различных производственных объемов. Мебельные комбинаты и фабрики, использующие стекло в выпускаемых изделиях. В стекольных мастерских для выполнения индивидуальных заказов.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Сверление на станке в полуавтоматическом режиме.
- Устройство для быстрого изменения глубины засверливания в стекло нижнего сверла.
- Система очистки сверел от плашек обеспечивает непрерывную обработку без остановки станка.
- Верхний прижим исключает вибрацию и смещение обрабатываемого стекла.
- Дополнительный стол с обрезиненными роликами обеспечивает свободное перемещение стекла.
- Увеличенный диаметр обрабатываемых отверстий.
- Регулировка частоты вращения шпинделя.
- Централизованный узел смазки.
- Система охлаждения.
- Удобная система управления станком.
- Система лазерного позиционирования.
- Дополнительное освещение рабочего места.
- Упоры для позиционирования заготовок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА Станина коробчатой формы, выполненная из толстостенного металла, повышенной жесткости и виброустойчивости, прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров. |
| | ОСНОВНОЙ РАБОЧИЙ СТОЛ Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом, что создает наилучший контакт стекла с рабочей поверхностью стола при обработке. |
| | ДОПОЛНИТЕЛЬНЫЙ РАБОЧИЙ СТОЛ Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий. |
| | ПОДЪЕМ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО СТОЛА Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами, установленные в углах стола. |
| | ВЕРХНИЙ ПРИЖИМ СТЕКЛА Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели. |
| | СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия. |
| | ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов. |
| | СИСТЕМА ОХЛАЖДЕНИЯ Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и предотвращает поверхность баков от коррозии. |
| | ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И СИСТЕМА БЕЗОПАСНОСТИ Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие кнопки аварийного останова обеспечивает повышенную безопасность работы на станке. |
| | ДВУХСТОРОННЕЕ СВЕРЛЕНИЕ Применение двухсторонней обработки отверстий в стекле позволяет обеспечить, за счет предварительного высверливания с противоположной стороны, сверление без сколов на поверхности стекла вокруг отверстия. |
