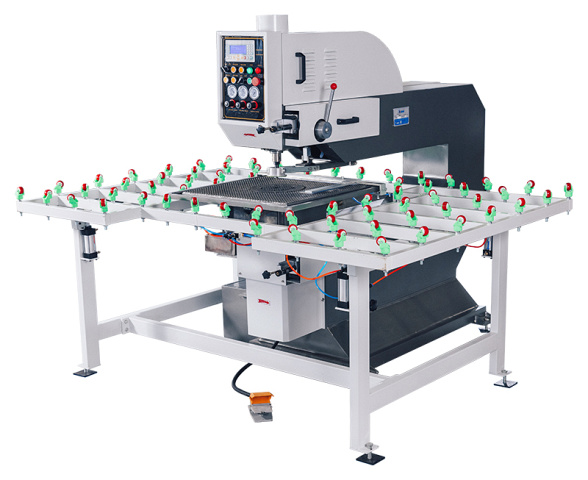

Автоматический сверлильный станок Jet Glass. Модель ZJ 130 A

JET GLASS
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Ø отверстий: 4 - 220 мм

Мин. размер: 150 х 150 мм

Maкс. размер: 2,6 х 2,4 м

Мощность: 2,5 кВт

Вес: 950 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

Модель

ZJ 130 A

Диаметр обрабатываемых отверстий, мм

4 - 220

Толщина стекла, мм

4 - 25

Размер основного стола, мм

800 х 800

Размер рабочего пневматического стола, мм

2200 х 1600

Максимальный размер стекла, мм

2600 х 2400

Установленная мощность, кВт

2,5

Габаритные размеры:

Длина, мм

2200

Ширина, мм

2200

Высота, мм

1750

Вес, кг

950

НАЗНАЧЕНИЕ:

Предназначен для сверления отверстий в пласти стекла без сколов за счет двухсторонней обработки в автоматическом и полуавтоматических режимах.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха, обрабатывающие детали из стекла различных производственных объемов. Мебельные комбинаты и фабрики, использующие стекло в выпускаемых изделиях.



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

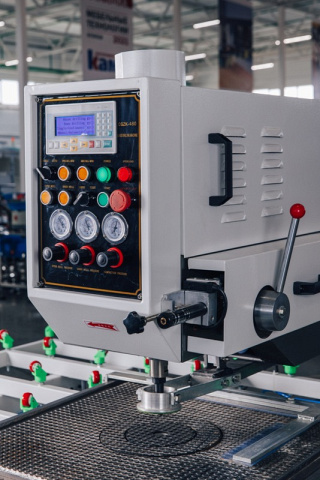

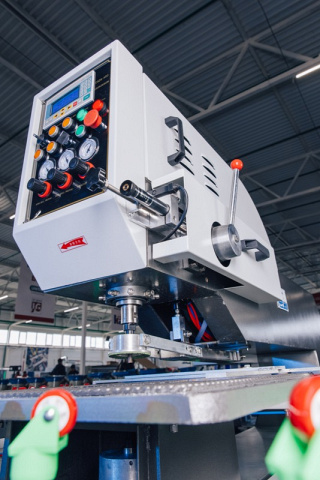

ПУЛЬТ УПРАВЛЕНИЯ

Позволяет существенно сократить время на цикл сверления за счет автоматического режима. Оператор на пульте управления задает параметры сверления (скорость подачи сверла, время на позиционирования стекла) и после начала работы оператор только позиционирует стекло.

СТАНИНА

Станина коробчатой формы, выполненная из толстостенного металла, повышенной жесткости и виброустойчивости, прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров.

ОСНОВНОЙ РАБОЧИЙ СТОЛ

Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом, что создает наилучший контакт стекла с рабочей поверхностью стола при обработке.

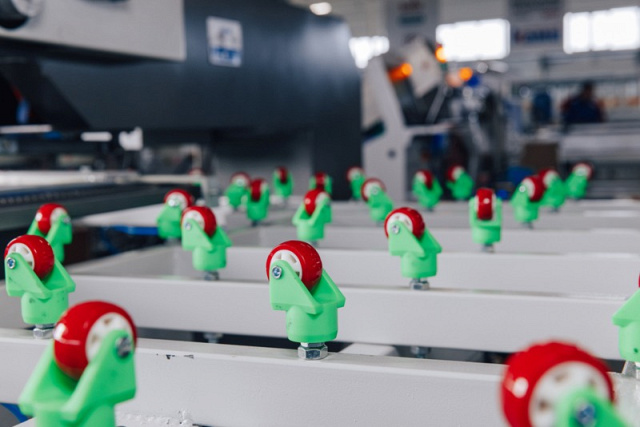

ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ

Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий.

Предназначен для установки и базирования к упорам деталей больших размеров.

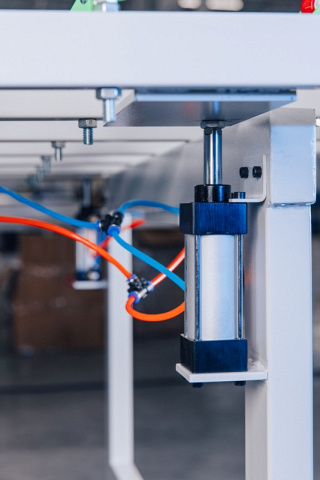

ПОДЪЕМ ПНЕВМАТИЧЕСКОГО СТОЛА

Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами, установленные в углах стола.

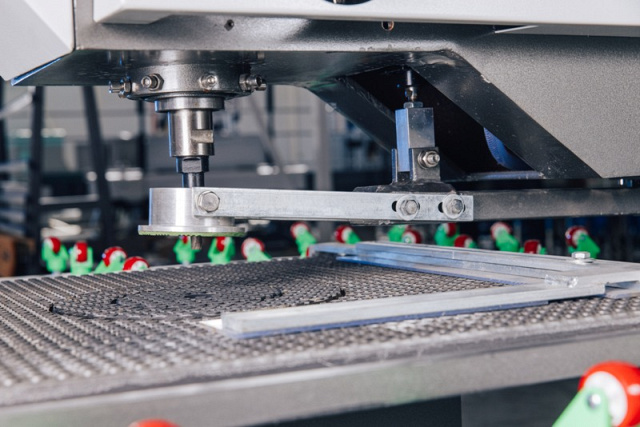

ВЕРХНИЙ ПРИЖИМ СТЕКЛА

Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели.

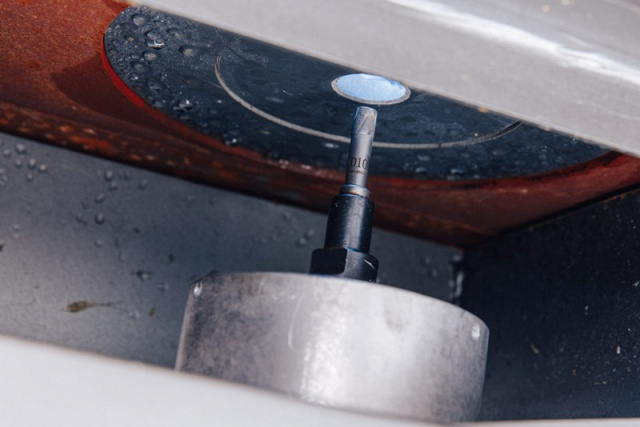

ЗАЩИТА НИЖНЕГО СВЕРЛА

Нижний шпиндель оснащен выдвигаемой защитной системой, которая предотвращает попадание стеклянных плашек больших диаметров на инструмент.

СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ

Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия.


ЛАЗЕР УКАЗАТЕЛЬ

Лазерный указатель позволяет легко и удобно позиционировать стекло перед сверлением.

ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ

Обеспечивается изменением передаточного отношения между шкивом двигателя и шкивом шпинделя за счет перестановкой клинового ремня. Необходимо для качественной обработки в зависимости от толщины стека и диаметра отверстия.

СИСТЕМА УДАЛЕНИЯ ОТХОДОВ

Система удаления отходов предохраняет сверло от повреждений и существенно облегчает обслуживание станка.

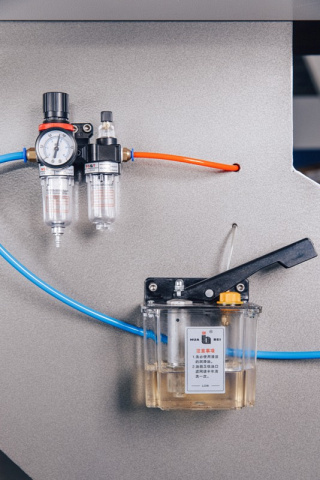

ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ

Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов.

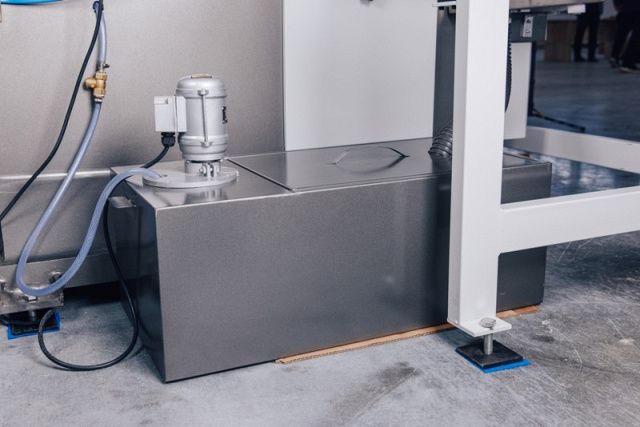

СИСТЕМА ОХЛАЖДЕНИЯ

Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и предотвращает поверхность баков от коррозии.
СВЕРЛЕНИЕ НА СТАНКЕ В АВТОМАТИЧЕСКОМ И ПОЛУАВТОМАТИЧЕСКИХ РЕЖИМАХ
УДОБНЫЙ ПУЛЬТ УПРАВЛЕНИЯ И ВВОД ПАРАМЕТРОВ СВЕРЛЕНИЯ

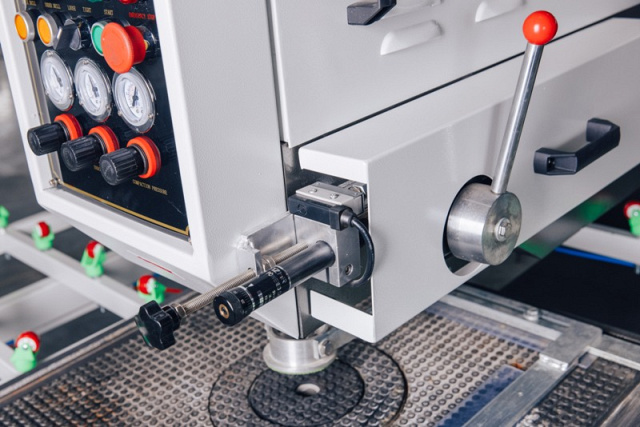

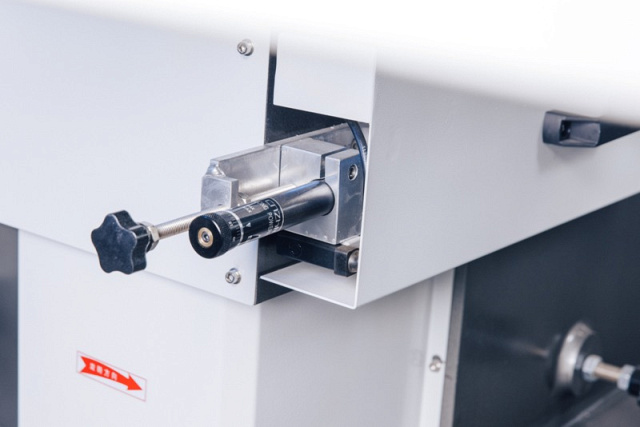

УСТРОЙСТВО ДЛЯ БЫСТРОГО ИЗМЕНЕНИЯ ГЛУБИНЫ ЗАСВЕРЛИВАНИЯ В СТЕКЛО НИЖНЕГО СВЕРЛА
СИСТЕМА ОЧИСТКИ СВЕРЕЛ ОТ ПЛАШЕК ОБЕСПЕЧИВАЕТ НЕПРЕРЫВНУЮ ОБРАБОТКУ БЕЗ ОСТАНОВКИ СТАНКА
ВЕРХНИЙ ПРИЖИМ ИСКЛЮЧАЕТ ВИБРАЦИЮ И СМЕЩЕНИЕ ОБРАБАТЫВАЕМОГО СТЕКЛА
ДОПОЛНИТЕЛЬНЫЙ СТОЛ С ОБРЕЗИНЕННЫМИ РОЛИКАМИ ОБЕСПЕЧИВАЕТ СВОБОДНОЕ ПЕРЕМЕЩЕНИЕ СТЕКЛА
УВЕЛИЧЕННЫЙ ДИАМЕТР ОБРАБАТЫВАЕМЫХ ОТВЕРСТИЙ
РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ ШПИНДЕЛЯ
СИСТЕМА ОХЛАЖДЕНИЯ
ПНЕВМАТИЧЕСКИЙ ПОДЪЕМНЫЙ РОЛИКОВЫЙ СТОЛ
