Фрезерные станки с ЧПУ Filato. Серия ST ATV-L
Код(ы)
товара: ЧП 346949, ЧП 440996, ЧП 346950, ЧП 440993
Китай
Зона обработки, мм:
X - 1300 - 2100, Y - 2500 - 3100, Z - 300

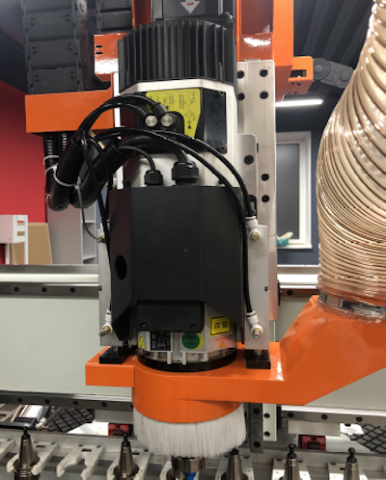

Шпиндель: 9 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Вес: 1800; 2340 кг
Преимущества

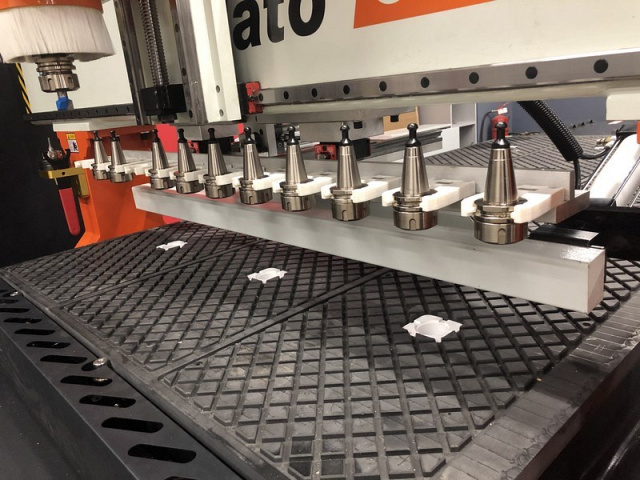

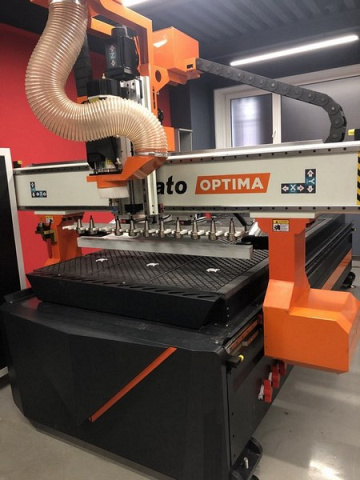

- Линейный магазин - смена инструмента 10 секунд

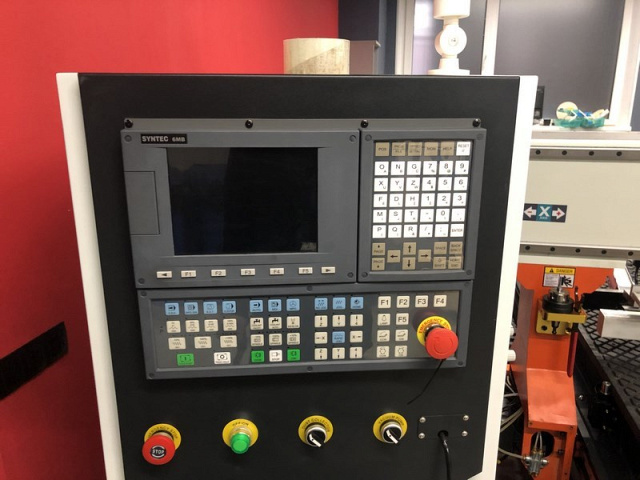

- Промышленная стойка SYNTEC - множество встроенных функций

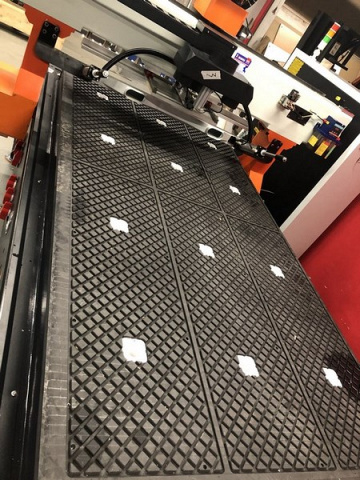

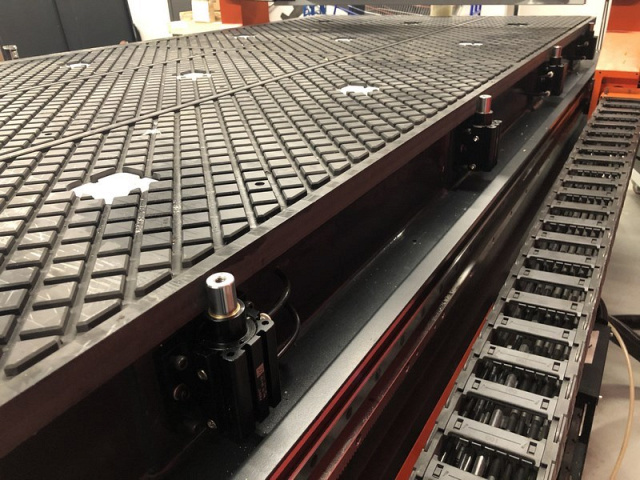

- Стол с контролем глубины вакуума
- Мощный серводвигатель 1,5 кВт
- Опция автоматизации выгрузки
Модель

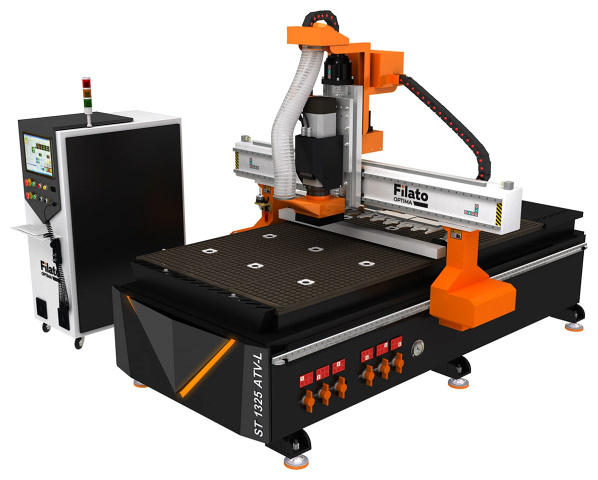

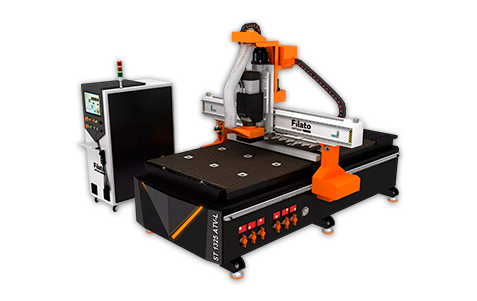

ST 1325 ATV-L
ЧП 346949
В наличии
ST 1525 ATV-L
ЧП 440996

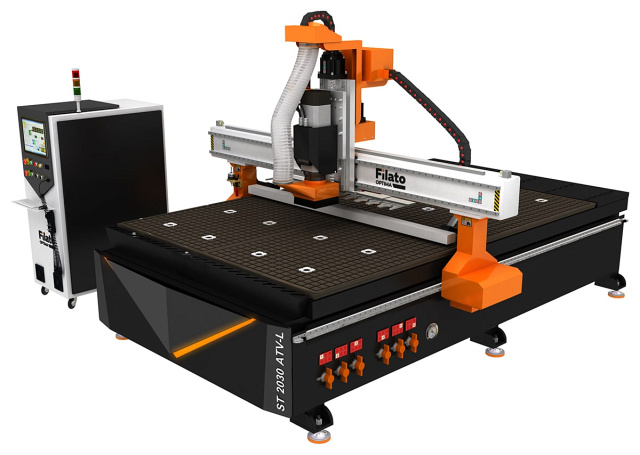

ST 2030 ATV-L
ЧП 346950
В наличии

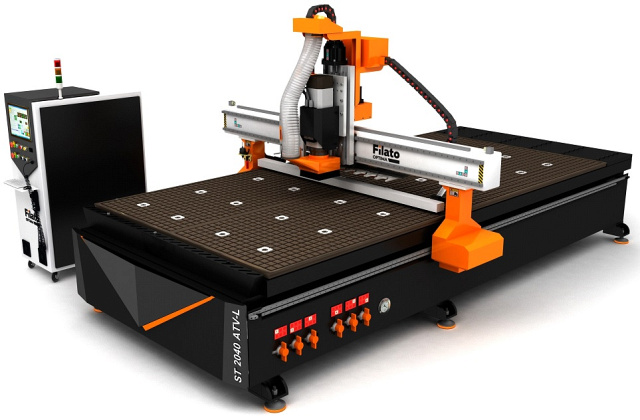

ST 2040 ATV-L
ЧП 440993
В наличии
Размеры вакуумного стола, мм
1220 x 2440
1525 x 2440
2050 x 2980
2050 x 3980
Размер зоны обработки, мм
1300 x 2500
1550 x 2500
2100 x 3000
2100 x 4000
Перемещение по оси Z, мм
300
300
300
300
Тип рабочего стола
Вакуумный (6 независимых зон)
Вакуумный (6 независимых зон)
Вакуумный (6 независимых зон)
Вакуумный (6 независимых зон)
Мощность шпинделя, кВт
9
9
9
9
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Воздушное
Тип инструментального патрона
ISO 30
ISO 30
ISO 30
ISO 30
Тип цанги
ER32
ER32
ER32
ER32
Макс. посадочный диаметр инструмента, мм
20
20
20
20
Тип смены инструмента
Автоматическая
Автоматическая
Автоматическая
Автоматическая
Количество мест в магазине, шт.
12
12
16
16
Тип передачи по осям X, Y
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Шестерня, косозубая рейка
Шестерня, косозубая рейка

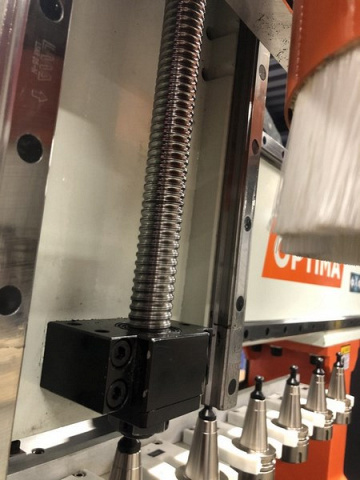

Тип передачи по оси Z
ШВП
ШВП
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 25*
0 - 25*
0 - 25**
0 - 25**
Скорость холостого хода, м/мин
0 - 60
0 - 60
0 - 60
0 - 60
Тип электродвигателей
Серводвигатели
Серводвигатели
Серводвигатели
Серводвигатели
Размеры рабочего стола, мм
1300 x 2500
1550 x 2500
2100 x 3000
2100 x 4000

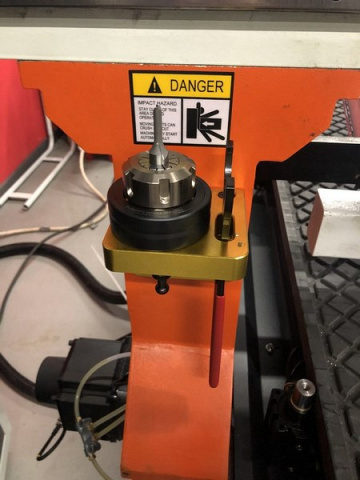

Тип датчика калибровки инструмента
Автоматический
Автоматический
Автоматический
Автоматический
Система управления
Syntec
Syntec
Syntec
Syntec
Высота обработки с толкателем по оси Z, мм
60
60
60
60
Диаметр патрубка аспирации, мм
150
150
150
150
Рабочее давление в пневмосистеме, атм
8
8
8
8
Расход сжатого воздуха, л/мин
200
200
200
200
Напряжение, В
380
380
380
380
Частота тока, Гц
50 - 60
50 - 60
50 - 60
50 - 60
Общая установленная мощность, кВт
15,8
15,8
15,8
15,8
Длина, мм
3550
3550
4150
5150
Ширина, мм
2300
2500
3100
3100
Высота, мм
2500
2500
2500
2500
Вес, кг
1800
1900
2340
2500
