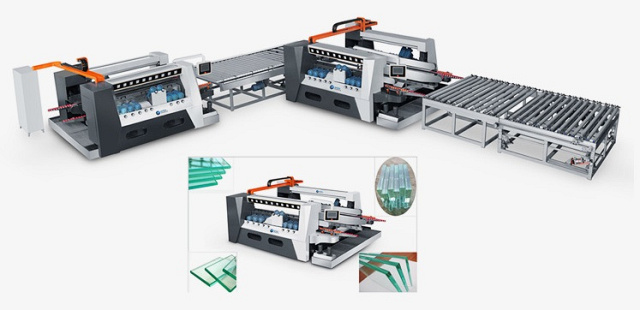

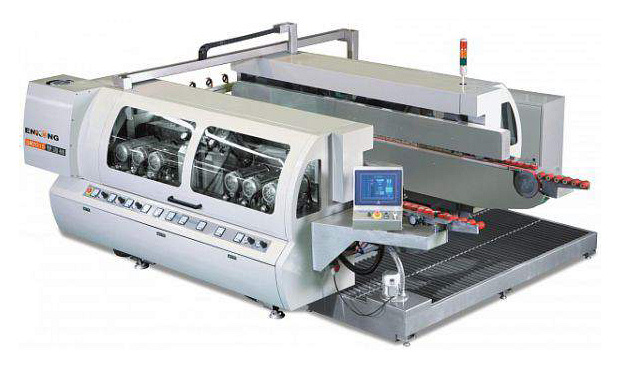

Станок для двухсторонней обработки кромки стекла ENKONG. Модели SM 16 и SM 22

Enkong
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Мин размер: 300 х 300 мм

Скорость обр.: 1 - 6,5 м/мин

Толщина стекла: 3 - 25 мм

Мощность: 34; 47 кВт

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

SM16

SM22

Максимальная ширина заготовки, мм





1500

2500

3000

4000

1500

2500

3000

4000

Минимальный размер заготовки, мм

300х300

300х300

Допустимые размеры толщины обрабатываемого стекла: мин/макс., мм

3-25

3-25

Скорость обработки, м/мин

1-6,5

1-6,5

Количество шлифовальных агрегатов, шт.

8-8

11-11

Общая установленная мощность, кВт

34

47

Масса станка, кг





5000

5500

6000

6500

6500

7000

7500

8000

Габариты станка, мм







4640х2360х1780

4640х3360х1780

4640х3860х1780

4640х4860х1780

6140х2360х1780

6140х3360х1780

6140х3860х1780

6140х4860х1780

НАЗНАЧЕНИЕ:

Станок предназначен для чистовой шлифовки и полировки кромки стекла с целью устранения неровностей после разлома и профилирования прямой еврокромки с фасками под углом 45˚ с двух сторон за один проход.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок предназначен для массового изготовления большого ассортимента стеклянной продукции.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

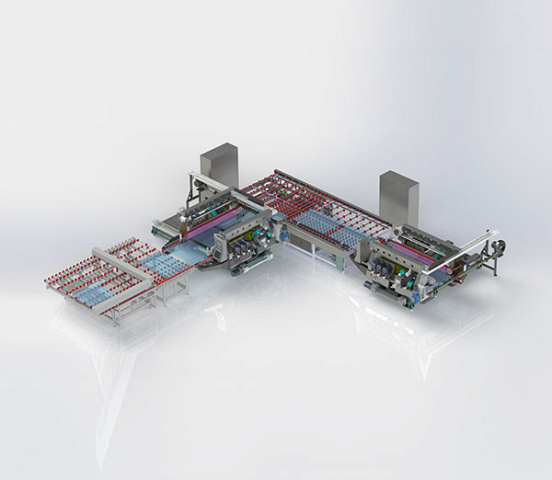

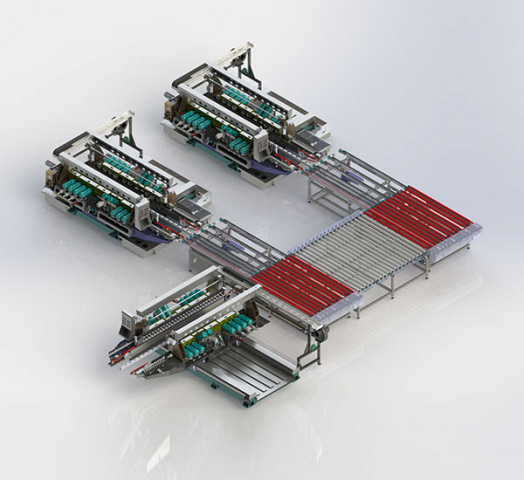

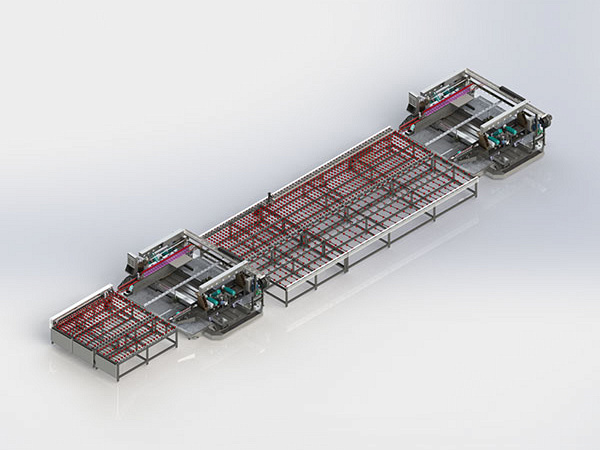

СХЕМЫ ОБРАБОТКИ:

SM 16

SM 22



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Самая высокая скорость подготовки станка к работе.
  • Управление при помощи ЧПУ с системой Touch Screen.
  • Автоматическая смазка всех узлов и агрегатов.
  • Система диагностики ошибок.
  • Простой и дружественный интерфейс.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для двухсторонней обработки кромки стекла ENKONG SM 16/22, панель управления и контрольные приборы

ПАНЕЛЬ УПРАВЛЕНИЯ И КОНТРОЛЬНЫЕ ПРИБОРЫ

Удобно расположенная панель управления, установленная в передней части станка предназначена для осуществления регулировки всех процессов обработки стекла.
Основные приборы, осуществляющие контроль
агрегатов позволяют в автоматическом режиме прослеживать нагрузки на шлифовальные круги, во время обработки кромок стекла.

Станок для двухсторонней обработки кромки стекла ENKONG SM 16/22, конвейерная система подачи стекла

КОНВЕЙЕРНАЯ СИСТЕМА ПОДАЧИ СТЕКЛА

Конвейерная система подачи с обрезиненной лентой и специально сконструированными прижимами обеспечивают надежную фиксацию стекла во время обработки.

Станок для двухсторонней обработки кромки стекла ENKONG SM 16/22, система охлаждения

СИСТЕМА ОХЛАЖДЕНИЯ

Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и предотвращает поверхность баков от коррозии.

Станок для двухсторонней обработки кромки стекла ENKONG SM 16/22, шлифовальные агрегаты

ШЛИФОВАЛЬНЫЕ АГРЕГАТЫ

Шлифовальный агрегат обеспечивает обработку кромки стекла с высоким качеством шлифовки, (ГОСТ 111-2001). Регулировка шлифовальных шпинделей (подвод к стеклу) и задание усилия прижима выполняется с помощью пневмо-цилиндров, предназначенных для более тонкой настройки, что позволяет компенсировать износ шлифовальных кругов и обеспечить высокое качество обрабатываемой поверхности кромки стекла.

Станок для двухсторонней обработки кромки стекла ENKONG SM 16/22, электродвигатели привода шпинделей

ЭЛЕКТРОДВИГАТЕЛИ ПРИВОДА ШПИНДЕЛЕЙ

Комплектация станка электродвигателями с нормативами СЕ обеспечивает надежность и долговечность его работы.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станок для двухсторонней обработки кромки стекла ENKONG SM 16/22, поворотный стол ПОВОРОТНЫЙ СТОЛ

Служит для поворота заготовки и подачи на станок для дальнейшей обработки.
