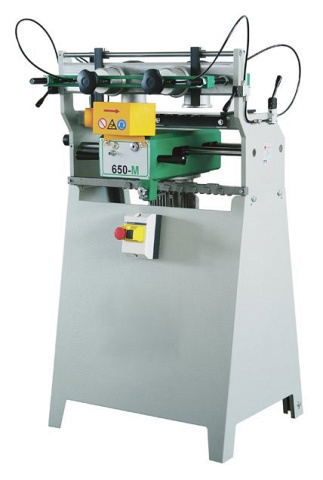

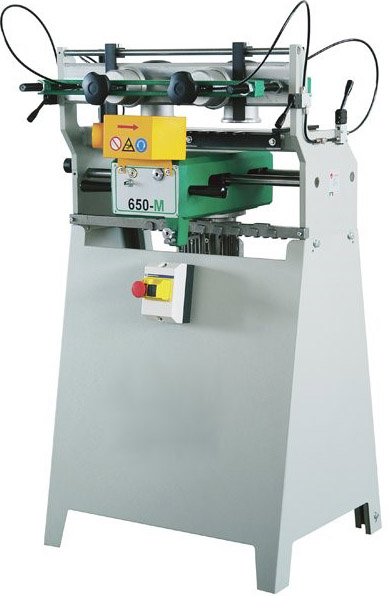

Макс. длина заготовки: 1500 мм
Макс. ширина заготовки: 420 мм
Макс. высота шипа: 18 мм
Мощность: 0,75 кВт
- Станок фрезерует четыре типа шипа с регулируемым шагом 25 - 40 - 50 - 80 мм
- Надежная фиксация заготовки пневмоприжимами
- Станок может обрабатывать обе части соединения типа «ласточкин хвост» по отдельности или одновременно
- Простота и удобство управления и регулировки
НАЗНАЧЕНИЕ:
Станки предназначены для фрезерования прямого ящичного шипа и шипа типа «ласточкин хвост». Соединение ящиков на «ласточкин хвост» обеспечивает надежность крепления деталей и долговечность изделия.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок может применяться на малых и средних мебельных и столярных предприятиях.

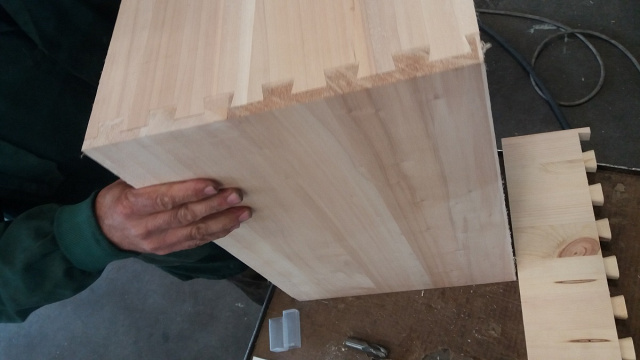

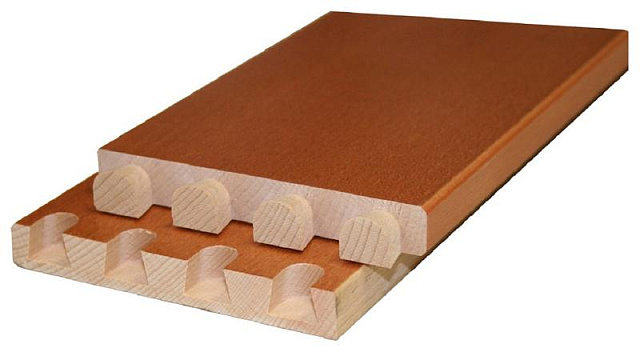

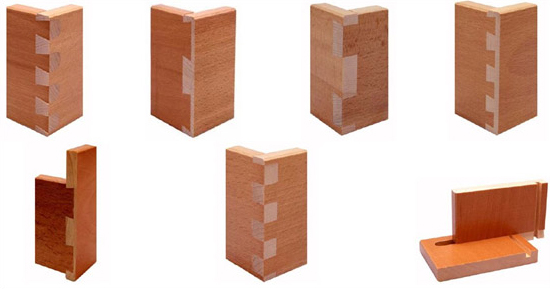

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() | НАСТРОЙКА ШАГА ШИП Выполняется при помощи переворота направляющей. В базовой комплектации станок оснащен направляющей с шагом шипа 25 - 40 - 50 - 80 мм. |

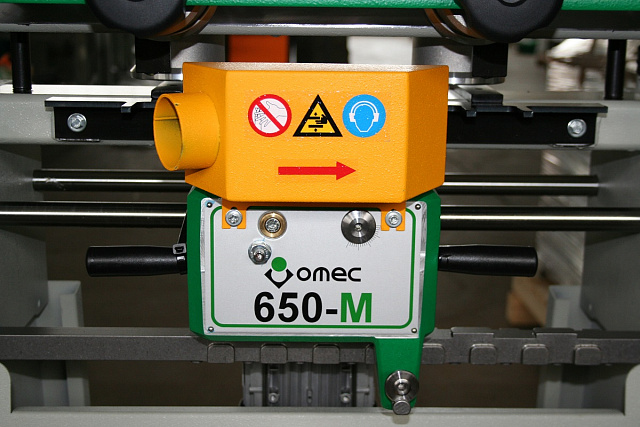

![]() | ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ Перемещение шпинделя по направляющей выполняется вручную, для безопасности работы оператора предусмотрено 2 рукоятки. |
![]() | СИСТЕМА КОМПЕНСАЦИИ ИЗНОСА ИНСТРУМЕНТА Предусмотрена в базовой комплектации станка. После заточки фрезы оператор производит поворот фрезы в направление + и продолжает работу. Данная опция позволяет сократить расходы на покупку нового инструмента. |

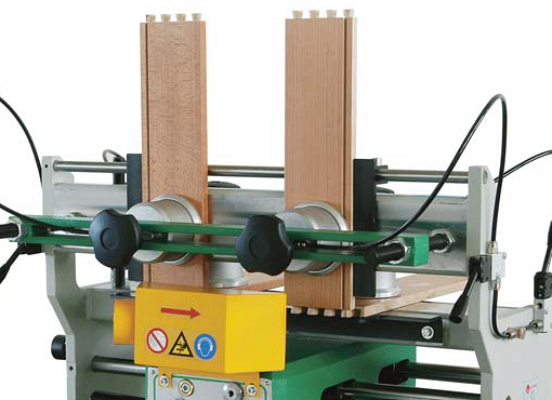

![]() | ДВУХКОНТУРНЫЙ ПНЕВМОПРИЖИМ Разделение пневматических контуров цилиндров, позволяет использовать по отдельности, как левый, так и правый пневмоцилиндры. Данная опция доступна в базовом оснащении станка и применяется для обработки заготовок с малой шириной. |
