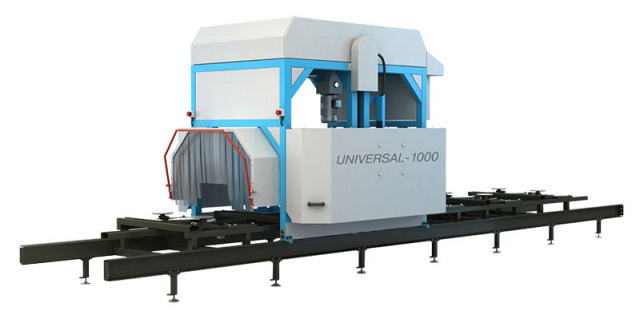

Угловой дисковый станок Walter. Модель UNIVERSAL-1000

Угловой дисковый станок Walter. Модель UNIVERSAL-1000
  • Производитель: WALTER

    Страна: Польша

  • Макс. Ø бревна: 1000 мм

    Производительность: 20 м³/смена

    Макс. размер бруса: 200 х 200 мм

    Вес: 5500 кг

Связь с ведущим специалистом 8-916-992-85-06 / 8-985-311-23-78
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для изготовления обрезных досок радиального распила и брусьев из древесины хвойных и лиственных пород путем продольной распиловки двумя дисковыми пилами в обе стороны (без холостого хода) под углом 90°.

Распиловка ведется с помощью подвижной каретки вдоль неподвижно закрепленного бревна. Схема распиловки бревна выбирается оператором самостоятельно, исходя из сменного задания и рационального раскроя бревна в зависимости от его диаметра.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на деревообрабатывающих предприятиях для производства пиломатериалов экспортного качества (в т.ч. радиального распила), заготовок для окон, паркета, мебели, клееного бруса и щита.



СХЕМА ОБРАБОТКИ:

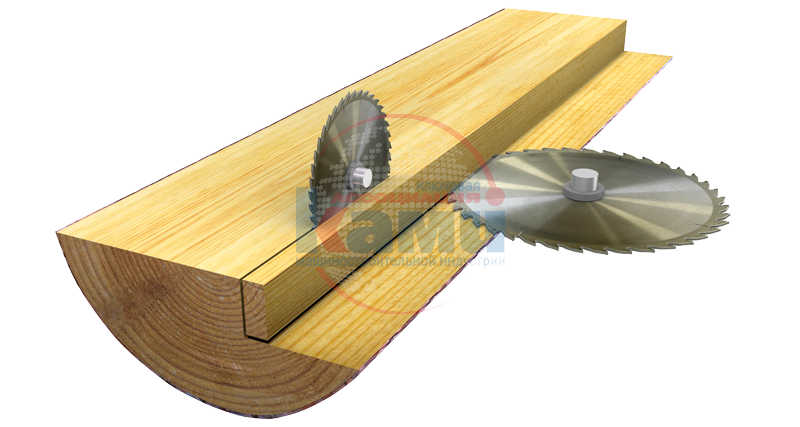

Схема раскроя станка для углового пиления UNIVERSAL-1000



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Не требуется сортировка бревен;
  • Индивидуальная схема раскроя для каждого бревна;
  • Возможность распиловки диаметров от 150 до 1000 мм;
  • Полезный выход до 70%;
  • Максимальный выход радиального распила;
  • Высокая производительность – до 20 м³/см (по входу круглого леса).



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Абсолютно все детали станка изготавливаются на высокоточном металлообрабатывающем центре с ЧПУ MAZAK (Япония).

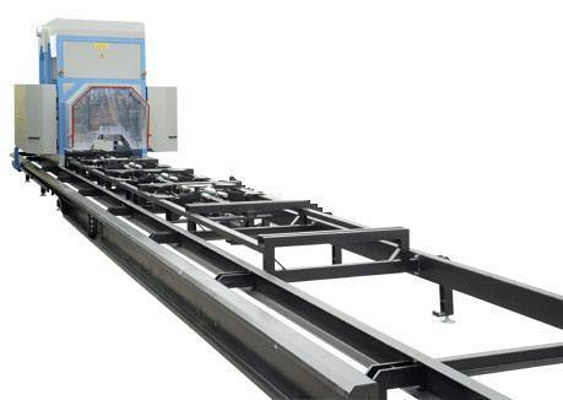

Станина станка для углового пиления UNIVERSAL-1000

ЖЕСТКАЯ ТЯЖЕЛАЯ СТАНИНА

Обеспечивает:

  • Высокую точность распиловки;
  • Надежность и долговечность станка.

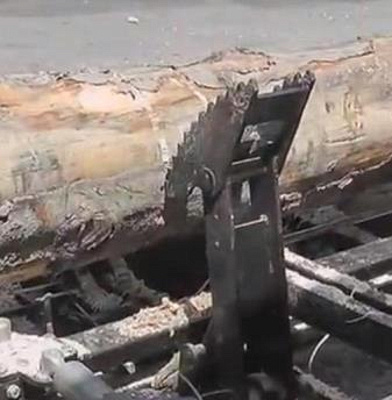

пильный узел станка для углового пиления UNIVERSAL-1000

ПИЛЬНЫЙ УЗЕЛ

Распил происходит относительно неподвижного бревна в обе стороны.

Преимущества данной технологии:

  • Качество пиломатериала выше, чем на станках проходного типа;
  • Отсутствует холостой ход (пиление в обе стороны) в следствии чего увеличивается производительность на 40-50% по сравнению с аналогами;
  • Требуются меньшие производственные площади по сравнения со станками проходного типа.
пульт управления станка для углового пиления UNIVERSAL-1000

ПУЛЬТ УПРАВЛЕНИЯ

Удобный и понятный пульт управления, позволяет оперативно управлять всеми функциями станка.

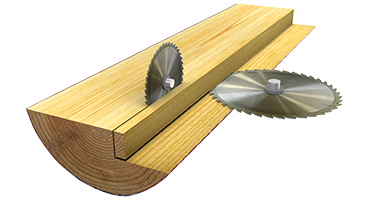

индивидуальная схема раскроя станка для углового пиления UNIVERSAL-1000

ИНДИВИДУАЛЬНАЯ СХЕМА РАСКРОЯ

Преимущества индивидуальной схемы раскроя для каждого бревна:

  • Не требуется сортировка бревен;
  • Возможность обработки как тонкомера так и бревен большого диаметра;
  • Возможность выбрать оптимальную схему раскроя для каждого бревна, что увеличивает полезный выход;
  • Максимальный выход пиломатериалов радиального распила;
  • Экономия производственных площадей и минимизация отходов, так  как на выходе получается сразу обрезная доска. В итоге повышение рентабельности самого производства.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

гидравлический загрузчик бревна станка для углового пиления UNIVERSAL-1000

ГИДРАВЛИЧЕСКИЙ ЗАГРУЗЧИК БРЕВНА

Позволяет:

  • Быстро загрузить бревно на станину без использования физического труда;
  • Сократить количество персонала;
  • Повысить производительность станка.

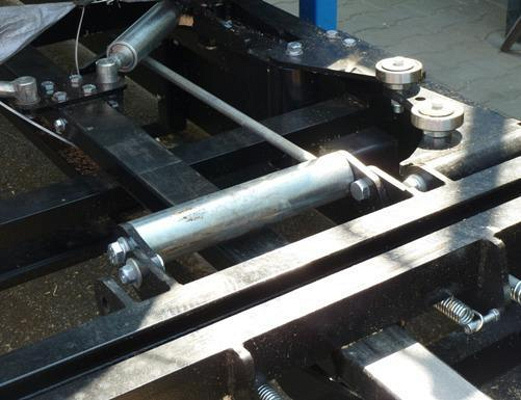

гидрозажим бревна станка для углового пиления UNIVERSAL-1000

ГИДРОЗАЖИМ БРЕВНА

Зажим осуществляется за счет гидравлический системы.

Данная система позволяет:

  • Легко, быстро и надежно фиксировать бревно на станине;
  • Экономить время на позиционировании бревна в отличии от механических ручных зажимов;
  • Повысить производительность.
выравниватель бревна станка для углового пиления UNIVERSAL-1000

ВЫРАВНИВАТЕЛЬ БРЕВНА

На станине предусмотрена система выравнивания конусности бревна (подъемный ролик).

Данная система позволяет:

  • Позиционировать бревно (выравнивать относительно оси станка) оптимальным образом, что непосредственно увеличивает полезный выход пиломатериала;
  • Повысить рентабельность.
упоры для бревна станка для углового пиления UNIVERSAL-1000

УПОРЫ ДЛЯ БРЕВНА

Гидравлические упоры для базирования и кантования бревна поднимаются во время загрузки бревна на станину.

Это позволяет:

  • Тратить меньше времени на загрузку и позиционирование бревна;
  • Повысить производительность.
кантователь станка для углового пиления UNIVERSAL-1000

КАНТОВАТЕЛЬ

Позволяет быстро и оптимальным образом позиционировать бревно с учетом кривизны бревна, сучков и т.п.

Также данная опция позволяет:

  • Свести к минимуму ручной труд;
  • Увеличить полезный выход пиломатериала;
  • Повысить рентабельность.

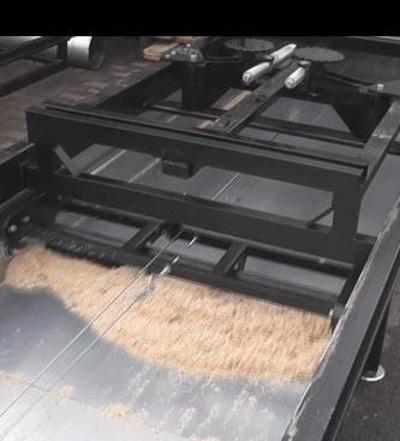

транспортер для опилок станка для углового пиления UNIVERSAL-1000

ТРАНСПОРТЁР ДЛЯ ОПИЛОК

Обеспечивает оперативную уборку опилок из под станка. Представляет собой ленточный транспортер со скребками под станиной по всей длине станка.

Данная опция позволяет:

  • Автоматизировать процесс уборки отходов;
  • Повысить производительность за счет экономии времени на уборку.
наклонный транспортер станка для углового пиления UNIVERSAL-1000

НАКЛОННЫЙ ТРАНСПОРТЁР

На выходе транспортер для уборки опилок имеет наклонный участок для возможности выброса опилок сразу в контейнер или бункер.

загрузочная эстакада для бревен станка для углового пиления UNIVERSAL-1000

ЗАГРУЗОЧНАЯ ЭСТАКАДА ДЛЯ БРЁВЕН

Обеспечивает удобство загрузки бревен на станок, что позволяет:

  • Оптимально использовать внутрицеховые площади;
  • Быстро производить загрузку бревен на станок, что повышает производительность. Возможно исполнение эстакады с любыми размерами.
Модель UNIVERSAL-1000
Диаметр распиливаемого бревна максимальный, мм 1000
Длина бревна, мм 2000 - 6200
 - 9000*
 - 12 000*
Максимальное сечение выпиливаемого бруса, мм 200 х 200
Скорость подачи, м/мин 0 - 30
Диаметр пил, мм 450 - 550
Мощность вертикальной пилы, кВт 18,5**
Мощность горизонтальной пилы, кВт 18,5**
Обороты двигателей, об/мин 1450
Габаритные размеры (рельсового пути для длины бревна 6 м):
Длина, мм 12 500
Ширина, мм 1670
Высота, мм 680
Габаритные размеры (пильного узла):
Длина, мм 2860
Ширина, мм 2130
Высота, мм 2190
Вес, кг 3500 - 5500

*опция: возможно исполнение станка для длины бревна до 12 метров.
**опция: увеличение мощности двигателей до 22 кВт.

  • Кутьев Виталий Валентинович

    Приобретали в компании КАМИ станок UNIVERSAL-1000 H с выставки ЛесДревМаш-2012. Когда на выставке выбирали станок, выбор стоял между тремя станками : ДКПшками, UNIVERSAL и барсой. У Барсы цена начиная от 3 миллионов (дороговато), на барсах электронные (компьютерные) схемы раскроя бревна, а на станке универсале (КАМИ) такого нет, там в большей степени работа станка зависит от оператора (оператор учитывает кривизну и т.д.) Что, в принципе, для нас даже лучше. Так же у универсала понравилась очень простая система удаления опилок. Станок работает хорошо, правда пока не можем выйти на заявленную производительность, но это скорее всего связанно с работой нашего оператора. Парень пока приноровляется. Родные пильные диски продержались долго! Закупал дополнительные но чуть хуже качество. У КАМИ-Сервис заказывали шеф-монтажные работы и попутно проводили обучение. Инженер-наладчик вообще классный приехал. Очень довольны. Очень положительное качество. Станок работает на "отлично"! Перед приобретением вели общение со специалистом Вайгультом Владимиром. Специалист хороший. В дальнейшем планирую опять к нему обратиться с целью дальнейших приобретений.

  • Черников Василий Михайлович

    ЛТД(Лесные технологии-Деревообработка)

    Схема станка нормальная. Работаем на нем 2 смены. Делаем стабильно 6-7 кубов качественного обрезного пиломатериала.Этот станок после установки аспирационной системы может и 10 куб сделать. ть правда замечание - не продумана система аспирации. Сотрудникам работать проблематично, так как рабочее место не продумано. Летит много пыли, опилок.Сейчас заказали сами патрубки и вентиляторы, будем ставить систему отсоса пыли.
