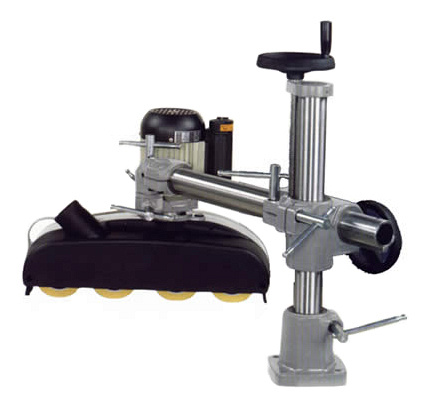

Автоподатчики Co-Matic. Модели MX38, MX48

Co-Matic
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Для фрезерных станков

Скорость подачи: ступенчатая

3,5 / 5 / 7 / 10 / 12,5 / 16 / 25 / 32 м/мин

Мощность: 0,75 кВт

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Равномерная подача заготовок, повышение качества продукции и безопасности работы на фрезерных станках.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Устройство (автоподатчик) предназначено для обеспечения равномерной подачи заготовок, повышения качества получаемого изделия и безопасности работы на деревообрабатывающих производствах.



СХЕМА ОБРАБОТКИ:


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Универсальное крепление – подходит к любым фрезерным станкам. Легко монтируется на рабочий стол, при необходимости быстро выводится из работы;
  • Обрезиненные подпружиненные ролики – обеспечивают надежную подачу заготовки не повреждая ее поверхности;
  • 8 скоростей подачи от 3,5 до 32 м/мин – позволяют подобрать оптимальную скорость подачи для любых заготовок;
  • Возможность прижимать и подавать заготовки не только сверху, но и сбоку;
  • Патрубок для подключения аспирации – обеспечивает дополнительную очистку подающего механизма, продлевая его срок службы;
  • Наличие реверса – позволяет включать подачу в обратную сторону.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

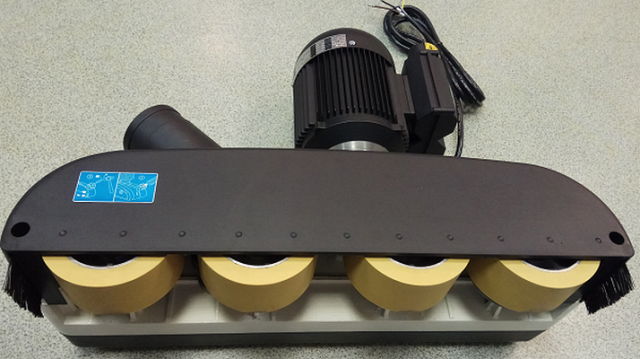

РОЛИКИ

Подпружиненные, имеют обрезиненное покрытие, что обеспечивает надежную равномерную подачу заготовки и исключает её повреждение.

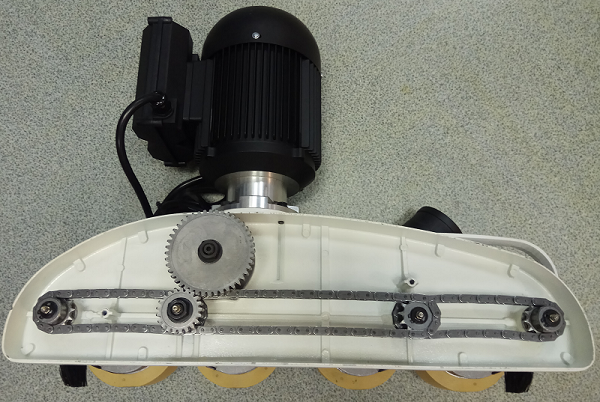

ЦЕПЬ

Передача крутящего момента осуществляется через цепь, гарантирует стабильную подачу даже массивных заготовок.

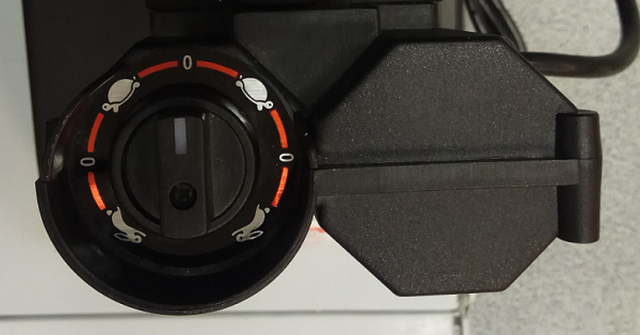

ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ

Удобно расположен на верхней панели и интуитивно понятен даже персоналу с невысокой квалификацией. При необходимости подачи в обратную сторону переключатель переводится в положение реверса.

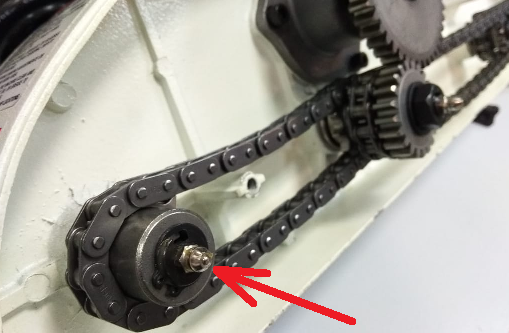

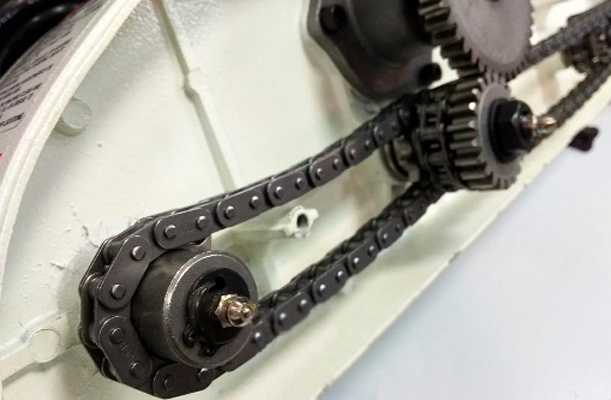

СИСТЕМА СМАЗКИ

Каждая звёздочка оснащена маслёнкой для смазки подшипника, а на корпусе автоподатчика имеется отверстие для заливки масла. Такая продуманная система смазки позволяет предельно долго эксплуатировать автоподатчик без замены комплектующих.

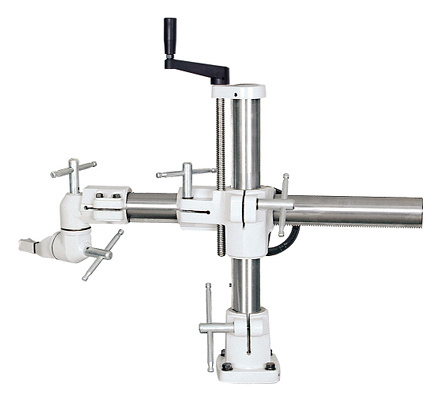

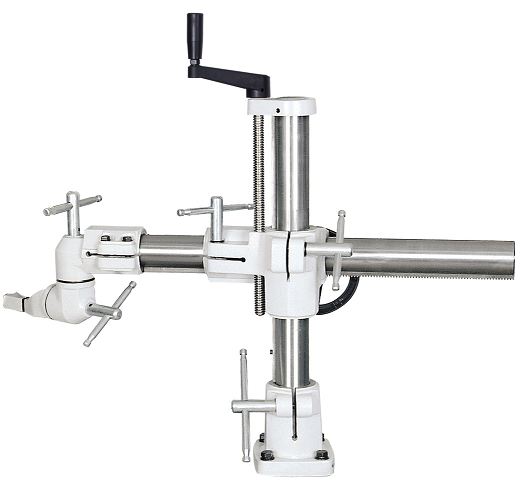

КРОНШТЕЙН

  • Позволяет установить автоподатчик на любой фрезерный станок. Массивная и жесткая конструкция кронштейна массой 30 кг исключает смещение автоподатчика при протяжке заготовок.
  • Регулировка положения автоподатчика осуществляется легким вращением рукояток на кронштейне.
  • Кронштейн крепится к столу станка 4-мя болтами. Болты и шаблон для сверления отверстий входят в комплект поставки.

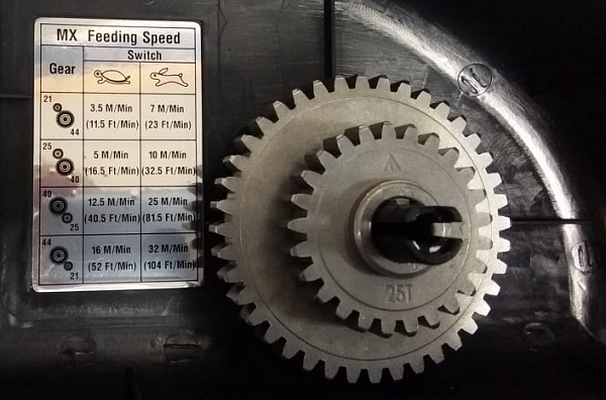

СМЕННЫЕ ШЕСТЕРНИ

В комплекте поставляются сменные шестерни для перехода на любой из четырех диапазонов скоростей.

4 диапазона скоростей доступных с переключателя (без переставления шестерен):

  • 3,5 и 7 м/мин;
  • 5 и 10 м/мин;
  • 12,5 и 25 м/мин;
  • 16 и 32 м/мин.

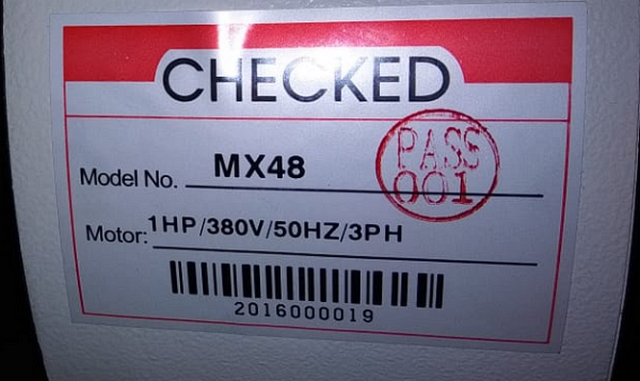

КОНТРОЛЬ КАЧЕСТВА

После сборки каждый автоподатчик проходит контроль качества и испытания – о чем сотрудник ОТК ставит свою отметку.
Модель MX38 MX48
Количество роликов, шт. 3 4
Размер роликов (диаметр х ширина), мм 120 х 60 120 х 60
Скорость подачи, м/мин 3,5 / 5 / 7 / 10 / 12,5 / 16 / 25 / 32 3,5 / 5 / 7 / 10 / 12,5 / 16 / 25 / 32
Мощность, кВт 0,75 0,75
Габаритные размеры:
Длина, мм 500 600
Ширина, мм 250 250
Высота, мм 450 450
Вес, кг 57 61
