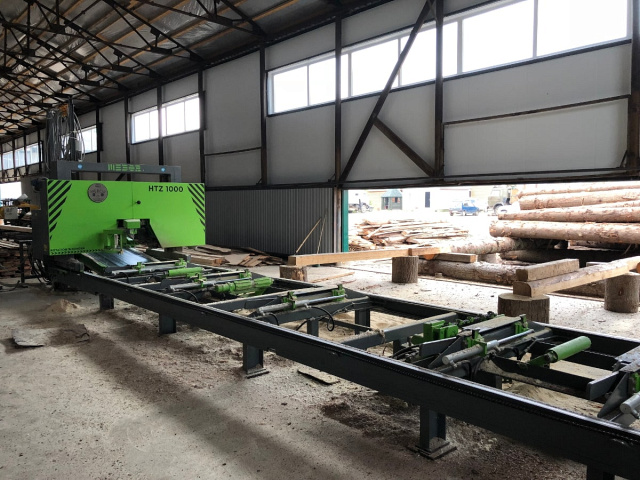

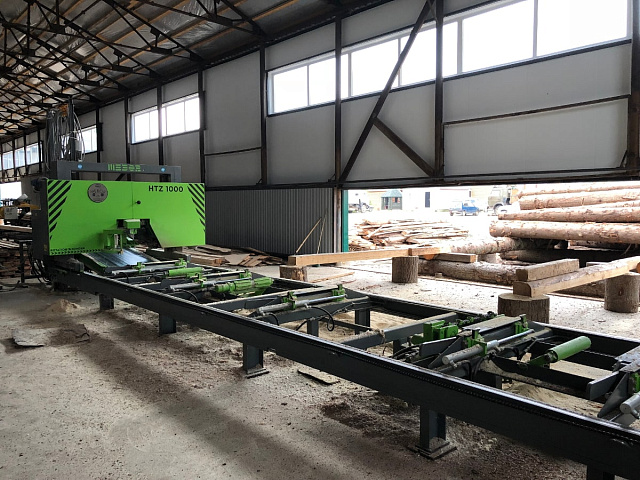

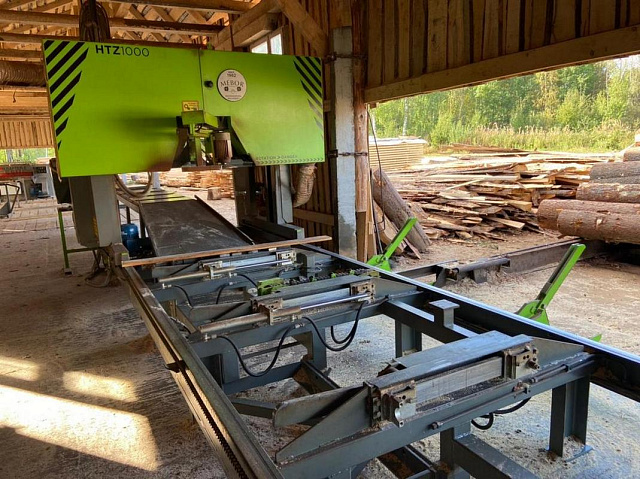

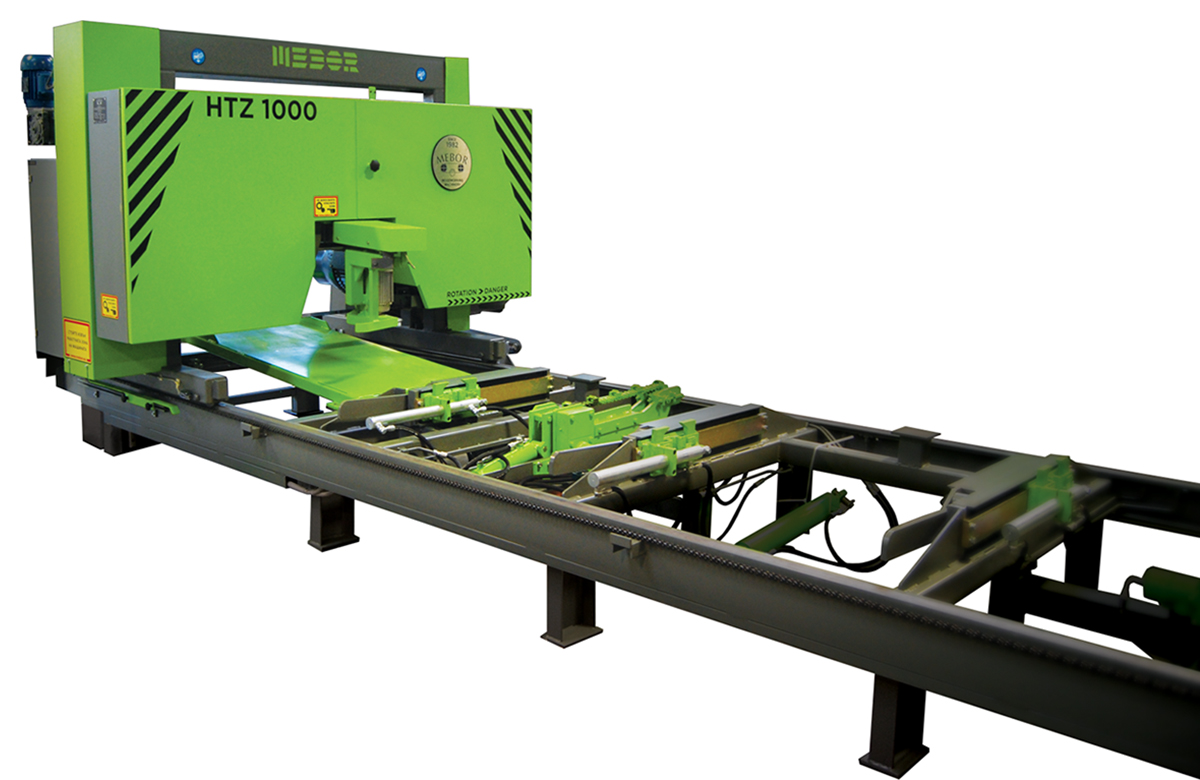

Горизонтальная широколенточная пилорама Mebor. Модель HTZ 1000

Mebor
СловенияСловения
Цена по запросу
Связь с ведущим специалистом

Макс. Ø бревна: 900 мм

Мощность двигателя: 18,5 кВт

Макс. производительность: 3 м³/ч

Вес: 4500 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок может использоваться на лесопильных производствах малой и средней мощности (15 - 30 м³ круглых бревен в смену) в качестве станка первого ряда для распиловки бревен с целью получения бруса, обрезной и необрезной доски экспортного качества.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок специальным образом сконструирован для эффективного пиления бревен любых пород и качества, а особенно для твердолиственных и ценных пород древесины. Это достигается благодаря возможности индивидуального раскроя каждого бревна без предварительной подсортировки по диаметрам и породам на необходимые типоразмеры пиломатериалов. При этом качество получаемых пиломатериалов соответствует экспортным ГОСТам.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ТЯЖЕЛАЯ МАССИВНАЯ СТАНИНА
ЛИТЫЕ ШКИВЫ

ЦЕНТРАЛИЗОВАННАЯ СМАЗКА ШКИВОВ

С возможностью визуального наблюдения за уровнем смазывающей жидкости в баке.

ОЧИСТКА ШКИВОВ

Скребками из меди.

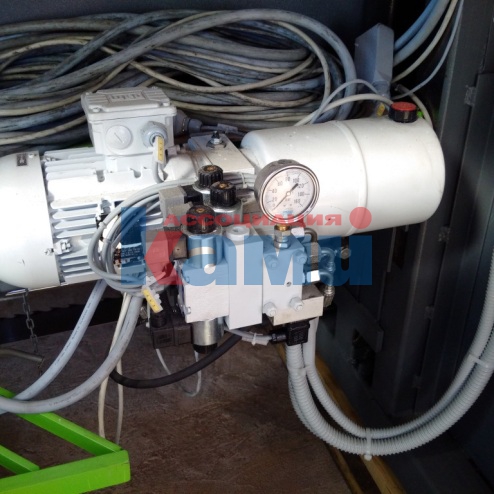

РУЧНАЯ ГИДРАВЛИЧЕСКАЯ ПОМПА

С манометром установленная на пильном узле станка.

РУЧНОЕ ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ПИЛЫ

ВОЗМОЖНОСТЬ ВЫПОЛНЕНИЯ РАСПИЛА

В одном или двух направлениях.

ПИЛЬНЫЙ УЗЕЛ РАСПОЛОЖЕН ПОД УГЛОМ К БРЕВНУ

Благодаря этому скорость входа пилы в бревно выше.

БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ

С преобразователем частоты и потенциометром.

ТРИ УРОВНЯ РЕГУЛИРОВКИ СКОРОСТИ

Движения пильного узла при обратном ходе.

АВТОМАТИЧЕСКИЙ ПОДЪЕМ

Пильной рамки при обратном ходе.

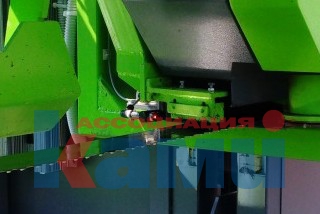

СТАБИЛИЗИРУЮЩИЕ ПРИЖИМНЫЕ НАПРАВЛЯЮЩИЕ

Пилы из графита.

РЕГУЛИРОВКА ГРАФИТОВЫХ НАПРАВЛЯЮЩИХ

Станка влево-вправо при помощи гидравлики.

ПОДРЕЗНАЯ ФРЕЗА

Установленная на пильной рамке для очистки бревна от коры, грязи и песка, что продлевает срок эксплуатации инструмента.

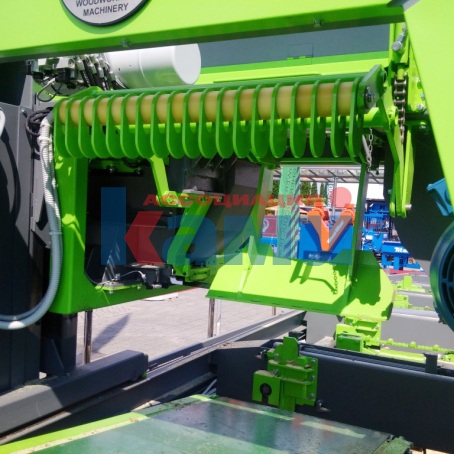

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО СТАЛКИВАНИЯ ДОСОК

с бревна, установленное на пильной рамке.

МАССИВНЫЙ РАБОЧИЙ СТОЛ СТАНКА

С рельсовыми путями, на ножках, позволяющий выполнять работу на удобной высоте и облегчающий удаление опилок из-под станка; быстрый и несложный монтаж на ровную бетонную поверхность; рельсы в виде 2xU образных профиля высотой 180 мм из стали повышенной прочности: основная длина рельсов 9 м, высота 540 мм – для распила бревна длиной до 5 м.

ГИДРОСТАНЦИЯ НА СТАНКЕ

С электродвигателем мощностью 5,5 кВт.

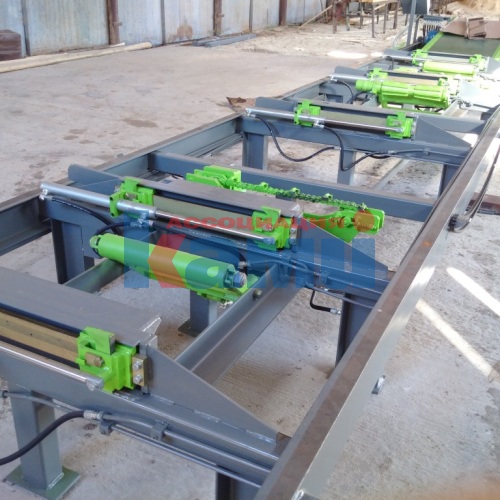

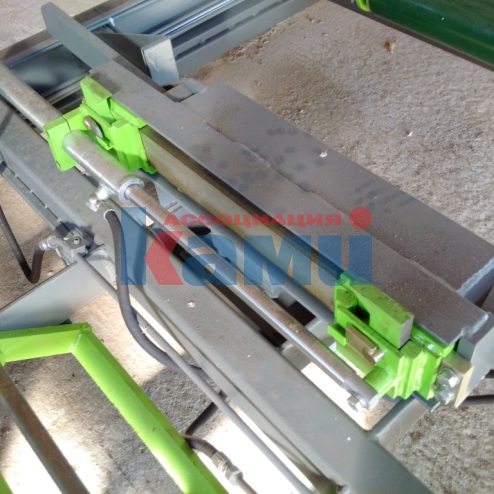

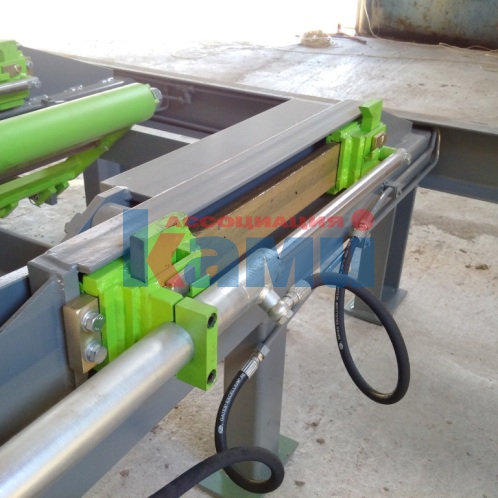

4 КОМПЛЕКТА ГИДРАВЛИЧЕСКИХ ЗАЖИМОВ

В виде крючков с самостоятельной настройкой под форму бревна. Минимальная толщина последней доски 25 мм.

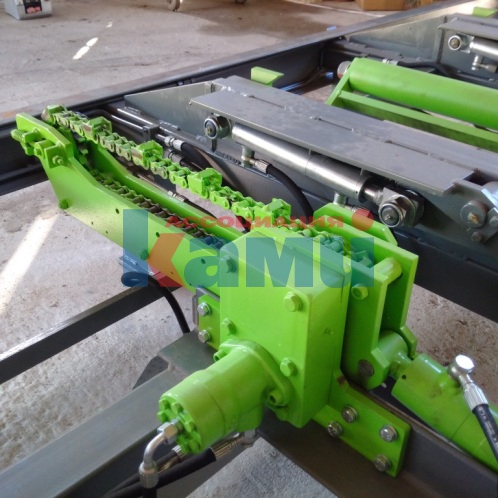

1 ЦЕПНОЙ КАНТОВАТЕЛЬ

С гидромотором и редуктором для вращения бревна, цепь может вращаться в оба направления.

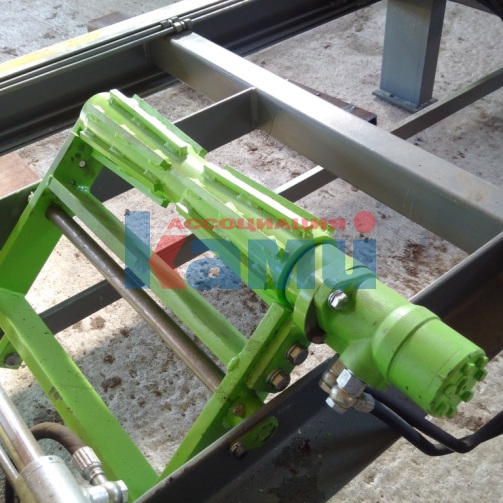

4 КОМПЛЕКТА ГИДРАВЛИЧЕСКИХ УПОРОВ-УГОЛЬНИКОВ

Поднимающихся на 90° относительно станины во время манипулирования и загрузки бревна.

АМПЕРМЕТР

Нагрузки главного электромотора.

КОМПЛЕКТ ОСНОВНЫХ ЗАПАСНЫХ ЧАСТЕЙ

ОДНОСТОРОННЕЕ ПОЛОТНО ПИЛЫ

Со стеллитовой напайкой в количестве - 1 шт.

ШТАНГА ДЛЯ КАБЕЛЯ И СТАЛЬНОЙ ТРОС

В количестве - 2 шт.

ВСЕ НЕОБХОДИМЫЕ КАБЕЛИ С ЗАХВАТАМИ

ПОЛЕЗНЫЙ ВЫХОД

Готовой продукции составляет до 70 - 80%.

ТОЧНОСТЬ ГЕОМЕТРИИ

0,5 мм на 4 метра длины бревна.

МАТЕРИАЛ ШКИВОВ - ЧУГУН-ЛИТЬЁ

ТОЛЩИНА ПРОПИЛА 2,4 ММ

СИСТЕМА МЕБОР – АВТОМАТИЧЕСКАЯ СИСТЕМА РАСПИЛА

ЭЛЕКТРОНИКА Unitronics Vision 130 С ПРОГРАММОЙ МЕБОР

  • Автоматизированный распил;
  • Автоматическое удаление досок;
  • Точное электронное измерение толщины досок;
  • Запоминание размеров досок;
  • Система расчета толщины для лучшего использования и автоматического распила бревна;
  • Запоминание программ распила – комбинации размеров; более быстрое программирование распила и большая производительность;
  • Отображение рабочих часов.

MEBOR Safety – СИСТЕМА БЕЗОПАСНОСТИ

  • Сенсоры, отслеживающие положение гидравлических упоров-угольников, цепных кантователей, роликов для продольного перемещения бревна, для предотвращения повреждения станкa во время их работы;

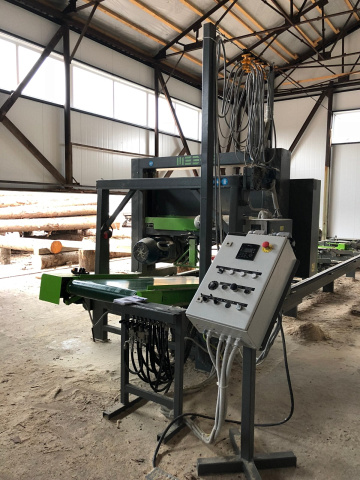

  • Выносной командный пульт управления для полного управления станком в начале станины станка – благодаря чему на станке может работать один человек, доски удаляются автоматически;
  • Исключительно качественные и надежные европейские комплектующие;
  • Высокое качество производственного процесса; изготовление деталей станка на ЧПУ станках MAZAK (Япония); предварительная пескоструйная обработка всех окрашиваемых и свариваемых деталей.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ПОДШИПНИКИ SKF (Швеция)

ПОДШИПНИКИ В КОРПУСАХ SNR

ПРИВОДНЫЕ ЦЕПИ IWIS

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ SCHNEIDER ELECTRIC (Германия)

ДВИГАТЕЛИ LENZE И WEG (Германия)

РЕДУКТОРЫ LENZE (Германия) И Bonfiglioni (Италия)
СИСТЕМА ЭЛЕКТРОНИКИ Unitronics PLC
ГИДРАВЛИЧЕСКИЕ СТАНЦИИ CASAPPA
ГИДРАВЛИЧЕСКИЕ КЛАПАНЫ POCLAIN
ИНВЕРТОРЫ И СЕРВОПРИВОДЫ ОТ ПОСТАВЩИКА Controltechnika (Англия)
ЛАКОКРАСОЧНОЕ ПОКРЫТИЕ TEKNOS



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ДОСОК

Автоматическое сохранение ровного направления досок, во время выталкивания из станкa.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ПРОПИЛА

АСПИРАЦИЯ 1,5 КВТ

С ящиком для хранения отходов на пильном узле станка.

УДЛИНЕНИЕ СТАНИНЫ

ФУНКЦИЯ ПОДЪЕМА ГИДРАВЛИЧЕСКОГО ЗАЖИМА

Для крепления конусных бревен, для увеличения полезного выхода.

ДОПОЛНИТЕЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ

ДОПОЛНИТЕЛЬНОЕ ПОВОРОТНОЕ УСТРОЙСТВО-КАНТОВАТЕЛЬ

С гидромотором и редуктором, цепь которого может вращаться в оба направления.

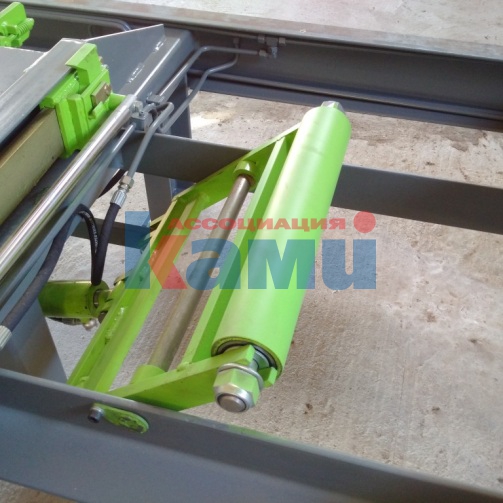

ГИДРАВЛИЧЕСКИЕ РОЛИКИ

Устанавливаются на подъемные платформы рядом с зажимами для перемещения бревна вдоль станины вперед/назад:

  • Комплект из 1 приводного и 2-х неприводных роликов.


Дополнительно:

  • Гидравлический приводной ролик;
  • Неприводной ролик.

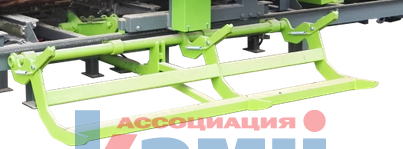

ЗАГРУЗОЧНОЕ УСТРОЙСТВО

С 2-мя гидравлическими цилиндрами и 4-мя вилами на станине станка.

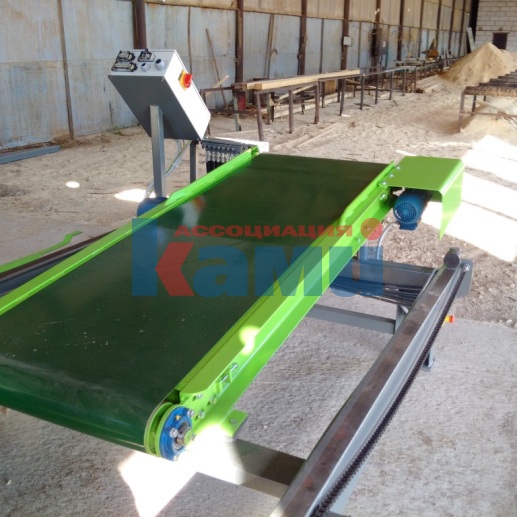

ПРИВОДНОЙ ЛЕНТОЧНЫЙ ТРАНСПОРТЕР

На станине станка для автоматического удаления отпиленных досок. Дополнительно может быть оснащен гидроцилиндром для подстройки по высоте сталкиваемой отпиленной доски.

АВТОМАТИЧЕСКИЙ ГИДРАВЛИЧЕСКИЙ АГРЕГАТ НА ПИЛЬНОМ УЗЛЕ

  • Автоматическое гидравлическое натяжение ленточного полотна с кнопки с пульта оператора;
  • Автоматическое гидравлическое подведение окорочной фрезы (дебаркера) к бревну и от него при помощи джойстика с пульта оператора.

ПОДОГРЕВ ГИДРАВЛИЧЕСКОГО БАКА НА СТАНИНЕ СТАНКА

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ НА ПИЛУ В КОМПЛЕКТЕ С БАКОМ ДЛЯ ЖИДКОСТИ

ПОДОГРЕВ ЭЛЕКТРОШКАФА

ПЛАТФОРМА С НЕ ПРИВОДНЫМ РОЛИКОМ НА СТАНИНЕ СТАНКА ДЛЯ УДАЛЕНИЯ ОТПИЛЕННЫХ ДОСОК

УВЕЛИЧЕНИЕ МОЩНОСТИ ОСНОВНОГО ДВИГАТЕЛЯ ДО 22 КВТ

УВЕЛИЧЕНИЕ МОЩНОСТИ ОСНОВНОГО ДВИГАТЕЛЯ ДО 30 КВТ

Модель HTZ 1000
Диаметр пильных шкивов, мм 1020
Ширина пильных шкивов, мм 105
Ширина пильной ленты, мм 120 / 140
Длина пильной ленты, мм 6200
Мощность двигателя, кВт 18,5
Ширина каретки, мм 2600
Ширина рельсовых путей, мм 1700
Высота каретки, мм 1700
Высота станка с поднятым на максимальное положение пильным узлом, мм 2600
Производительность, м³/ч 3*
Максимальная ширина пропила, мм 850
Максимальный диаметр распиливаемого бревна, мм 900
Примерный вес станка (зависит от комплектации), кг 4500

* Зависит от размеров бревен, размеров пиломатериалов, конфигурации машины, продолжительности смены и т.д.
