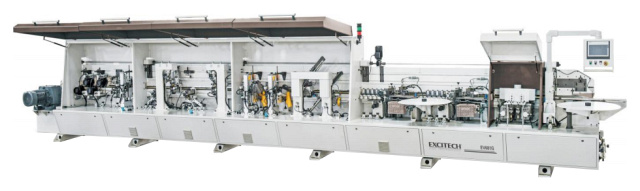

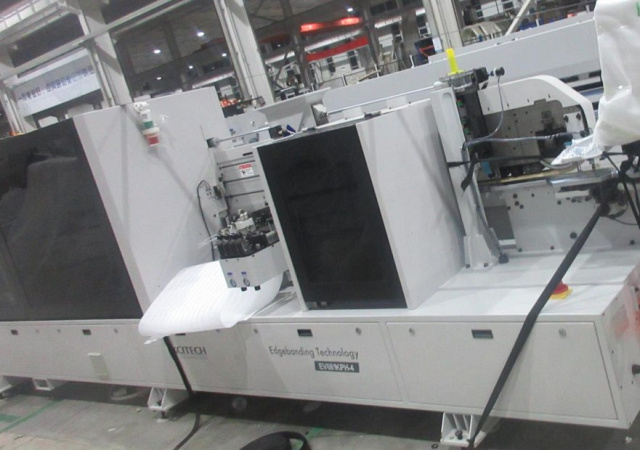

Кромкооблицовочный станок Filato 8001UHQLMS-2 серии INDUSTRIAL с возвратным конвейером
Китай
Модели серии:
8001UHQLMS-2 INDUSTRIAL
Толщина кромки: 0,4 - 3 мм
Толщина панели: 10 - 60 мм
Скорость подачи: 20 / 28 м/мин
Общая мощность: 36 кВт
Вес: 4200 кг
Преимущества
- Инфракрасная лампа нагрева заготовки
- Узел прифуговки с алмазными фрезами
- Узел автоматической смазки

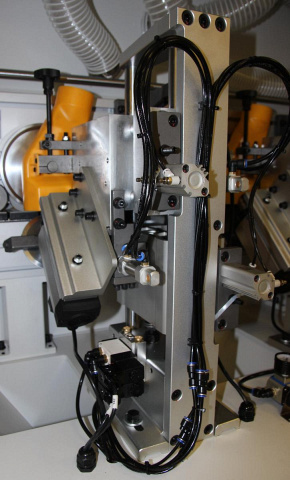

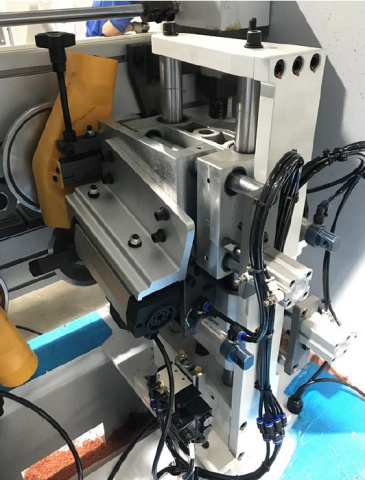

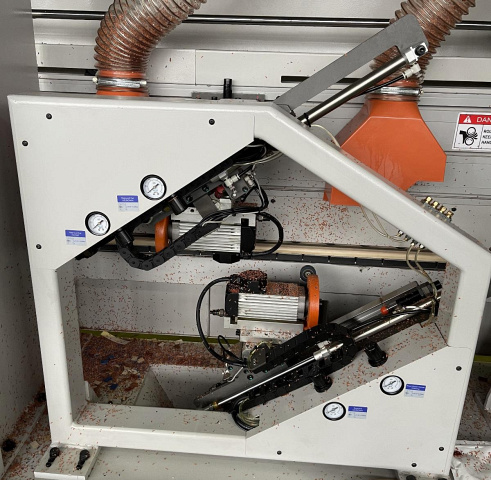

- П-образная опора узла торцевания свесов с отдельными направляющими на каждый двигатель

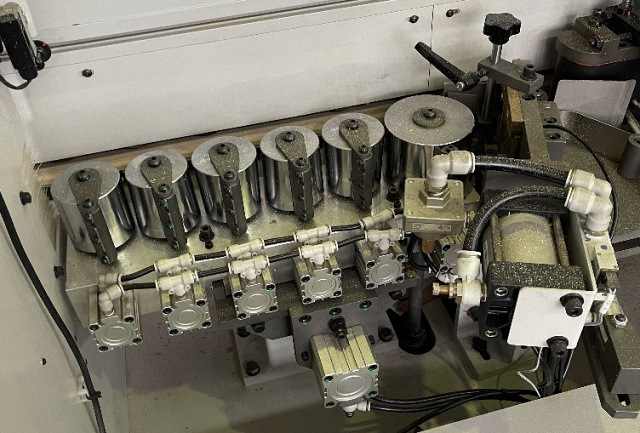

- Функция Quick SET пневмоперенастройка узлов на 2 типа кромки с пульта
Модель
8001UHQLMS-2 INDUSTRIAL
Скорость подачи, м/мин
20 / 28
Мощность двигателя подачи, кВт
4,2
Обороты двигателя, об/мин
1440
Частота, Гц
50
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
10 - 60
Габариты детали (мин.), мм
150 x 90
Рекомендованная загруженность оборудования
3 смены (24 ч)
Нагрев торца
есть
Регулировка на толщину прижимной балки
электропривод
Тип используемых клеев
EVA
Система настройки на толщину кромки
пневмоперенастройка Quick Set
Параметры фрез, мм
Ø 100 x 30 Н65
Мощность двигателя фрезерования, кВт
2 х 2,2
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Пилы торцовки, мм
Ø 100 x 22
Мощность двигателей торцовки, кВт
2 x 0,55
Обороты пил, об/мин
12 000
Частота, Гц
200

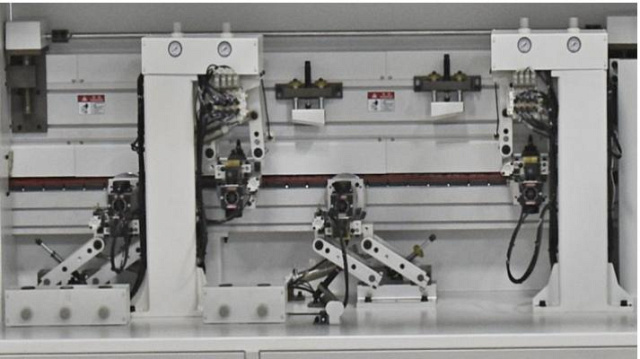

Фрезы узла снятия свесов, мм
Ø 69; Z4
Мощность двигателей, кВт
2 x 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R1, мм
Ø 69; Z4
Мощность двигателей , кВт
2 x 0,5
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов R2, мм
Ø 69; Z4
Мощность двигателей , кВт
2 x 0,75
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Фрезы узла обкатки углов, мм
Ø 70 х Ø 16 H16 Z3
Мощность двигателей полировки, кВт
0,37 x 4
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Макс. толщина заготовки, мм
60
Мин. длина заготовки, мм
150
Радиус инструмента, мм
R2H, R1H
Пластины узла снятия радиусной цикли, мм
20 х 12 х 2 х R1H,
20 х 12 х 2 х R2H
20 х 12 х 2 х R2H
Ножи узла снятия плоской цикли, мм
15 х 15 х 2,5 (Quick SET)

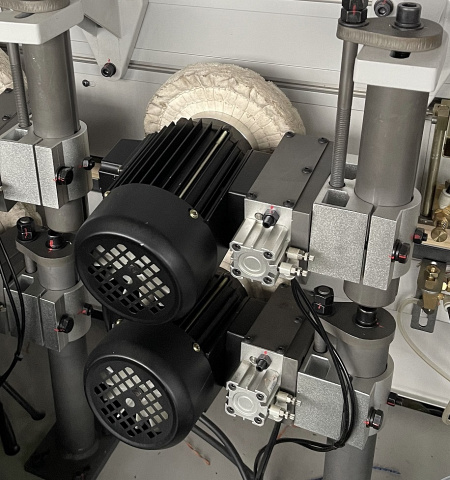

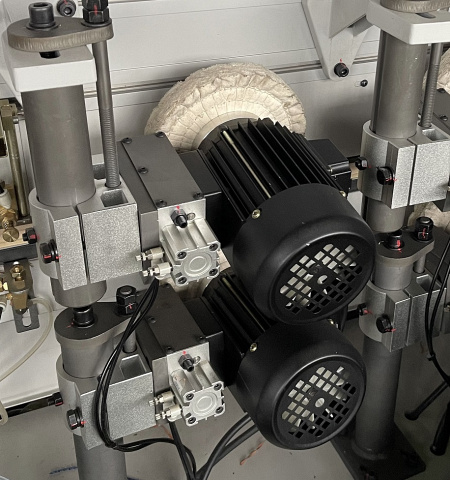

Мощность двигателей полировки, кВт
2 х 0,37 (2 узла полировки)
Обороты двигателя, об/мин
1350
Частота, Гц
50
Диаметр кругов, мм
150 / 22
Пилы торцовки, мм
Ø 100 x 22
Мощность двигателей торцовки, кВт
3,7
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Диаметр воздуховодов, мм
100
Количество, шт.
8
Производительность, м3/ч
6800
Требуемое давление, Бар
7
Расход воздуха, л/мин
450
Производительность компрессора, л/мин
600
Напряжение, В
380
Общая мощность, кВт
36
Длина, мм
10 980
Ширина, мм
980
Высота, мм
1800
Вес, кг
4200
