При покупке оборудования с ЧПУ H-CNC до 28 февраля - шеф-монтаж и инструктаж в подарок!
На станок - 2 года
На систему ЧПУ - 3 года
Китай
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 400 мм
Мощность: 20 кВт
Вес: 5500 кг
• Обработка деталей до 550 мм
• Полноценная 5-ти осевая обработка
• Портальная конструкция. Перемещения X/Y/Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А.

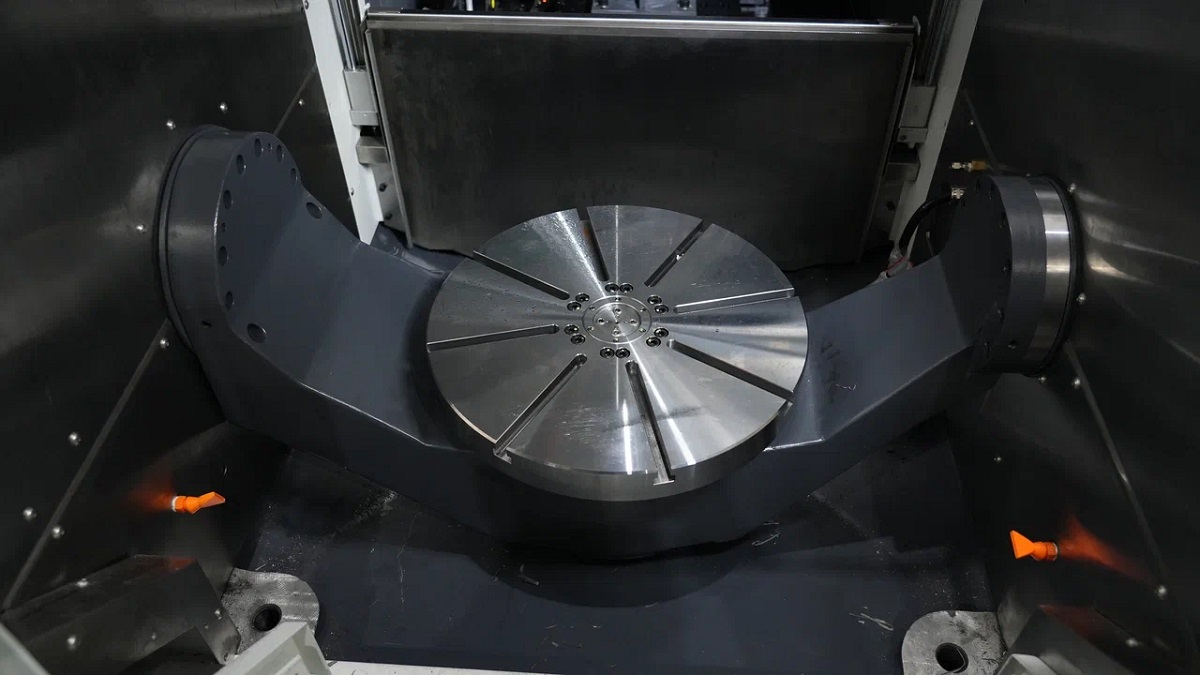

• Прямой привод поворотно-наклонного стола

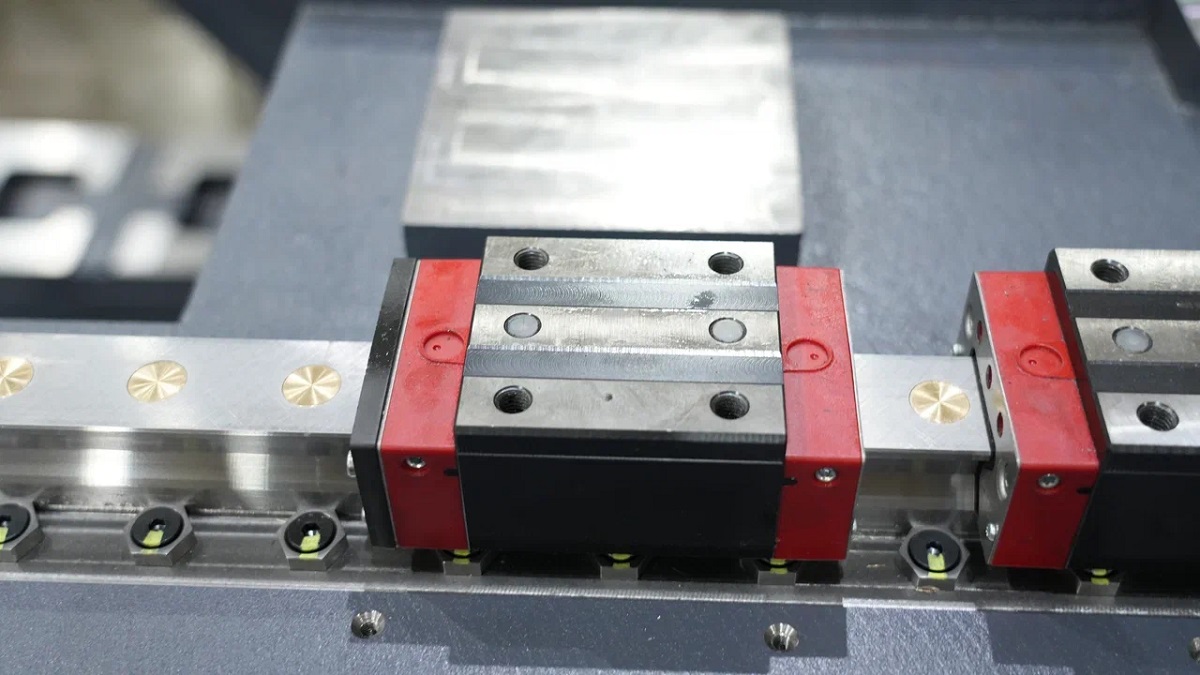

• Высокоточные линейные направляющие Schneeberger
Назначение:

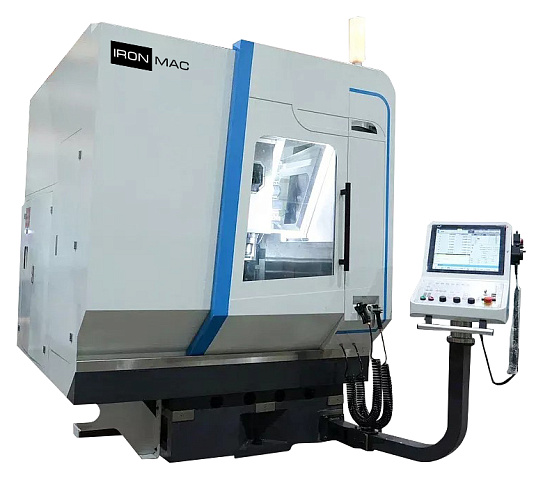

Фрезерные обрабатывающие центры IRONMAC IMU-5X 400 PRO предназначены для высокоточной обработки* корпусных заготовок, тел вращения с 5-ти разных сторон за один установ.
Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов с максимальной производительностью** фрезерования до 550 см3/мин.
Станок представляет собой фрезерный обрабатывающий центр вертикального типа*** с наклонно-поворотным столом с 2-мя опорами.
Область применения:
Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:
- машиностроение;
- производство инструментов и пресс-форм;
- контрактное изготовление деталей;
- пищевая промышленность;
- агротехническое машиностроение;
- оснастка для производства пластика;
- детали для аэрокосмической промышленности;
- компоненты автомобильной отрасли;
- энергетическая промышленность;
- судостроение;
- железнодорожная промышленность;
- опытное и исследовательское машиностроение.
Схемы обработки:
Фрезерование канавок и пазов
Фрезерование уступов
Фрезерование канавок и пазов дисковой фрезой
Фрезерование канавок и пазов дисковой фрезой
Торцевое фрезерование
Фрезерование уступов
Фрезерование уступов
Торцевое фрезерование
Фрезерование отверстий и карманов (расфрезеровывание отверстия)
Фрезерование шпоночного паза
Торцевое фрезерование
Фрезерование Т-образного паза Конструктивные особенности:

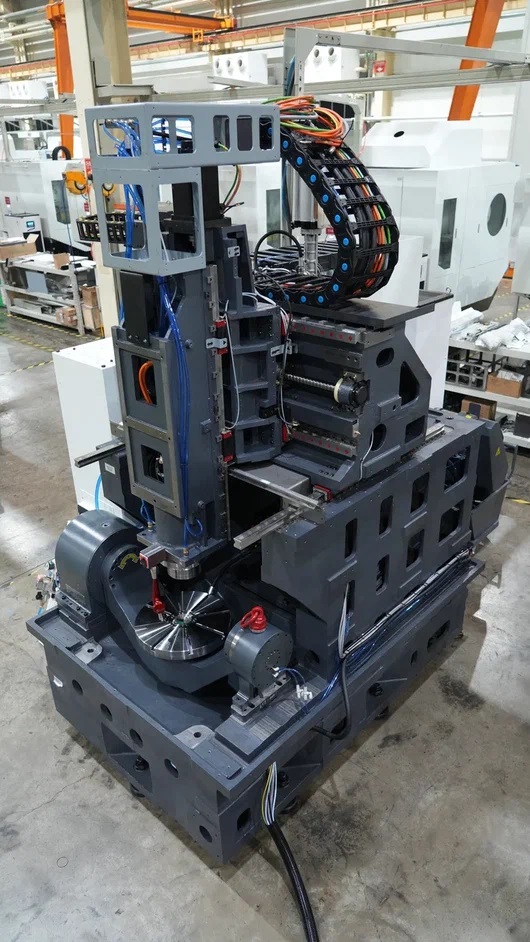

В серии IMU-5X-400PRO используется портальная конструкция. Перемещения X, Y, Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.
Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

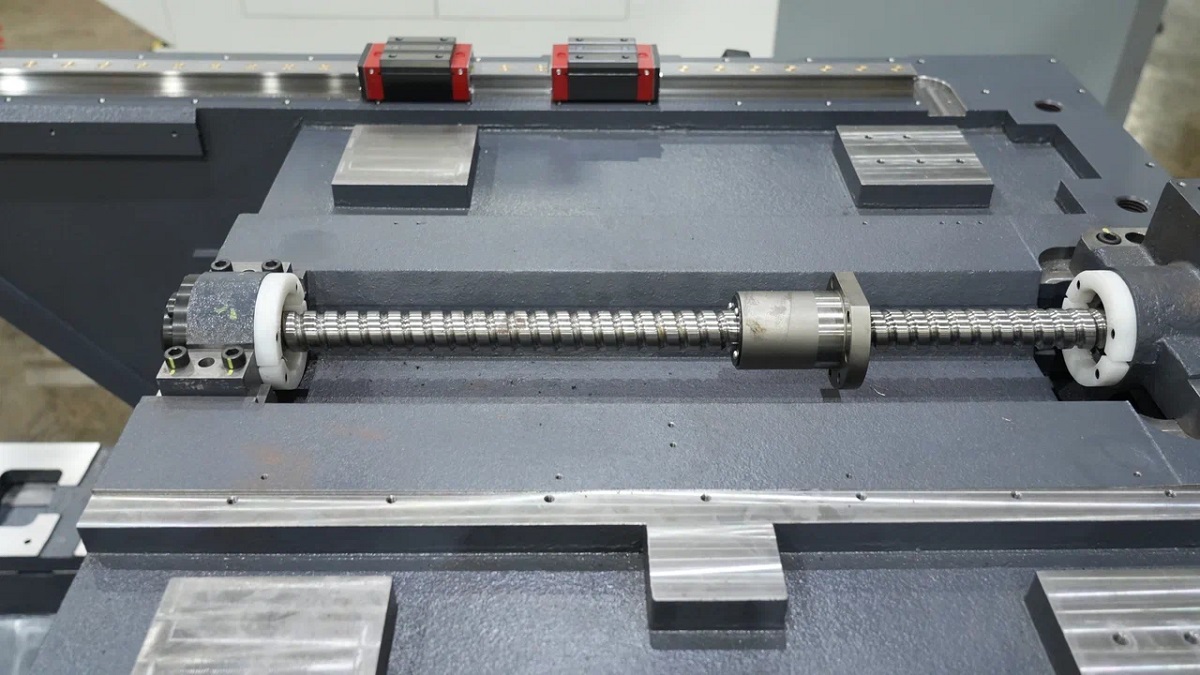

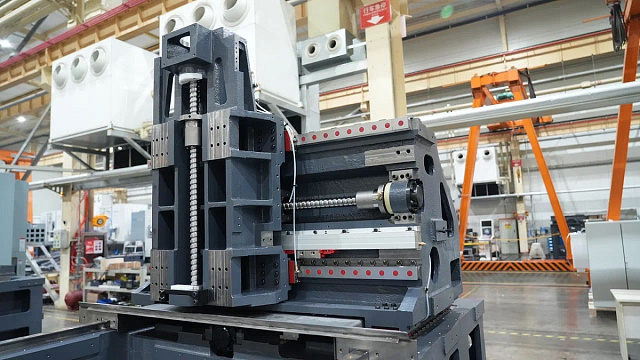

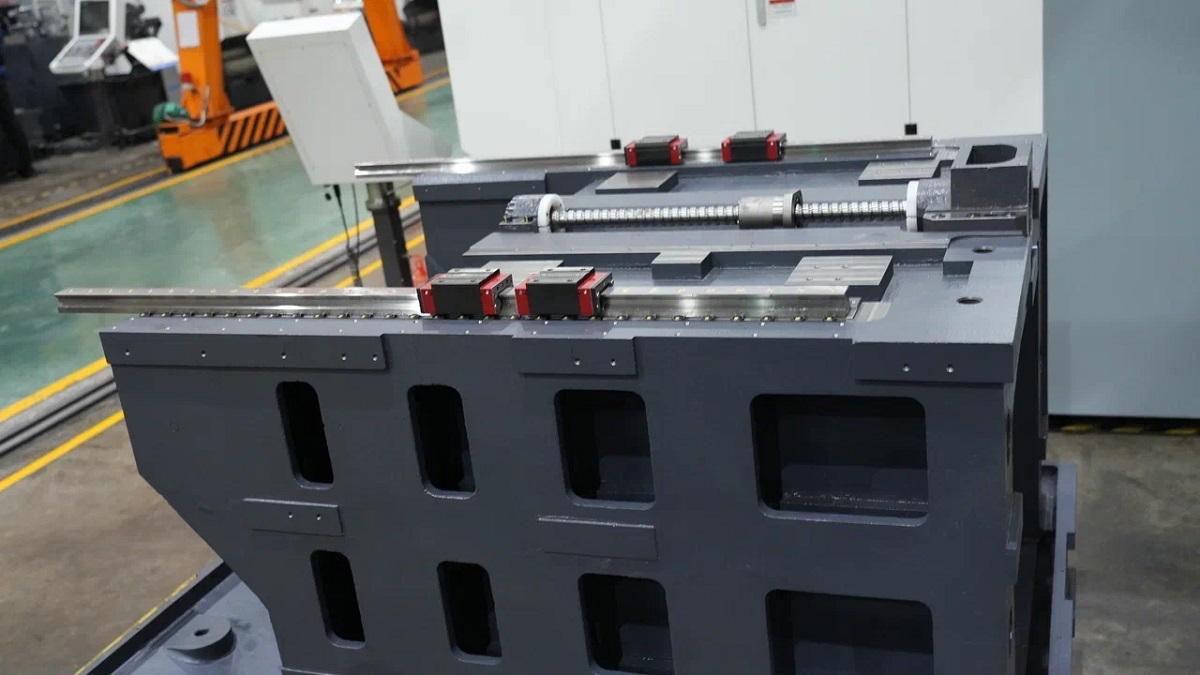

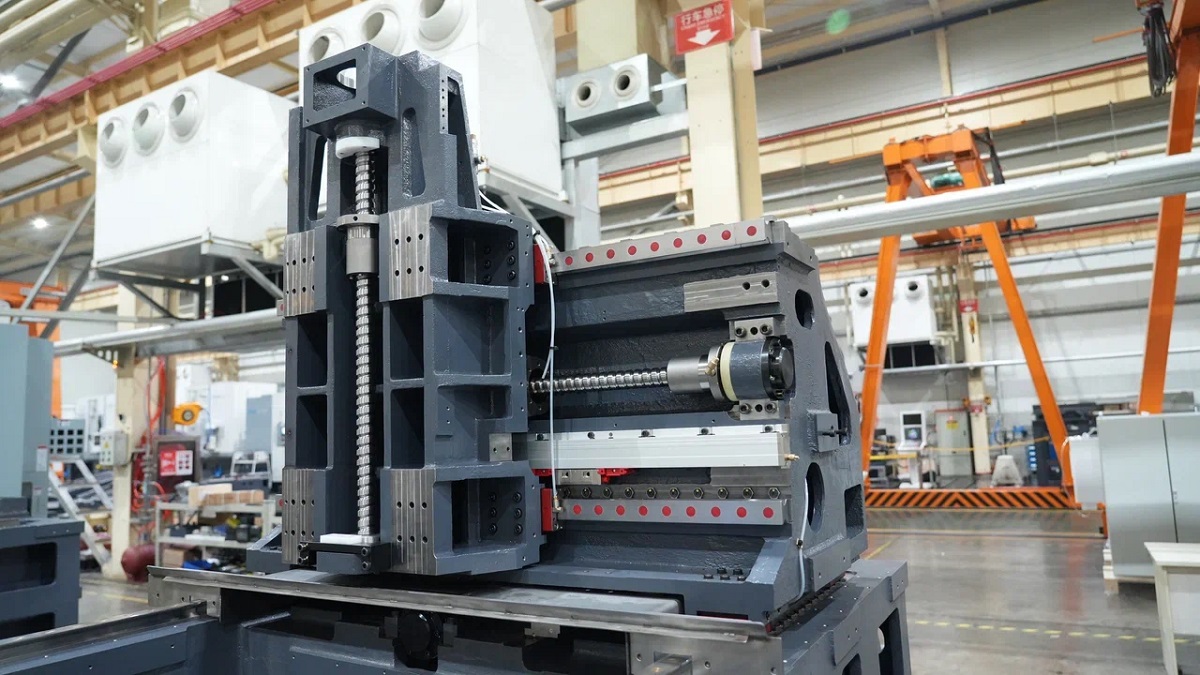

Оптимизированная конструкция станины портального типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.
Прямые приводы станков обладают рядом достоинств:
- обеспечивают стабильность угловой скорости (на него не передаются вибрации двигателя);
- имеют малое время разгона и торможения;
- низкий уровень шума;
- тепло от двигателя не передаётся на узел.

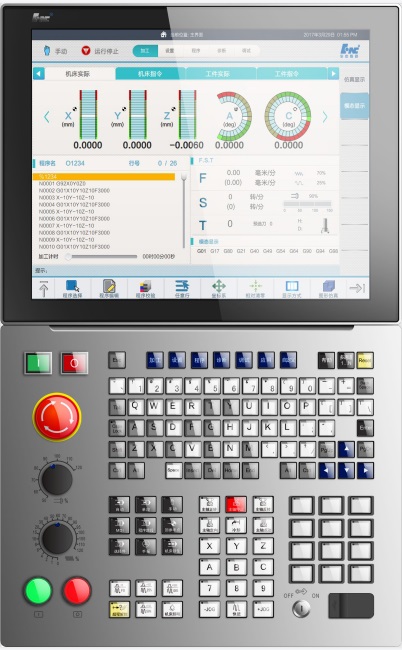

- 5 - 32 оси управления;
- 17-дюймовый цветной сенсорный ЖК-экран (опционально);
- Внешний модуль ПЛК и ввода-вывода;
- Поддержка NCUC, протокола шины Ethercat;
- 5 одновременно управляемых осей;
- 5-осевая функция RTCP;
- Автоматическая калибровка по 5 осям;
- Поддержка двухканального управления (опционально);
- Материал: панель из алюминиевого сплава;
- Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;
- Сплайн-интерполяция;
- Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
- Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
- Видеокарта: Intel HD Graphics 5500;
- USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
- Жесткий диск: 128G;
- Системная память: 8G, максимальное расширение до 16G;
- Сеть: 2 порта LAN.
Возможно работать на CAM системе NX Siemens Software, после постобработки в специальной программе от HUAZHONG можно переносить в ЧПУ.
Кроме NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut.
Inventor CAM и Pro/ENGINEER пока не поддерживаются, но возможна их поддержка в будущем.
Стандартная комплектация:
- Пневматическая система
- Электрический кабинет с корзиной
- Система охлаждения шпинделя и поворотно-наклонного стола
- Система подачи СОЖ
- Замок-блокиратор на время обработки
- Верхний люк
- Пневмоканалы на рабочем столе

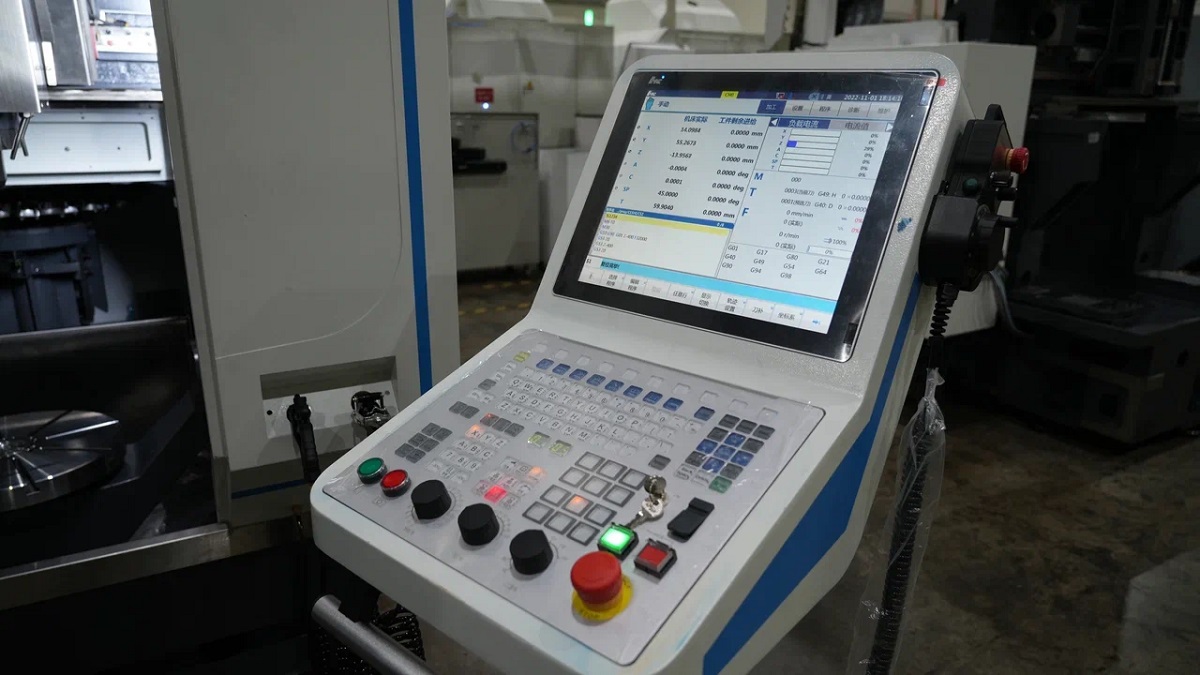

Cистема ЧПУ HCNC 848Di

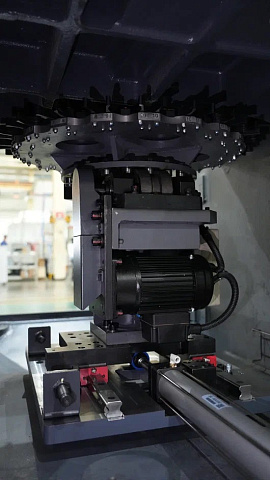

Инструментальный магазин на 20 позиций
Централизованная система смазки Bijur/Hegu

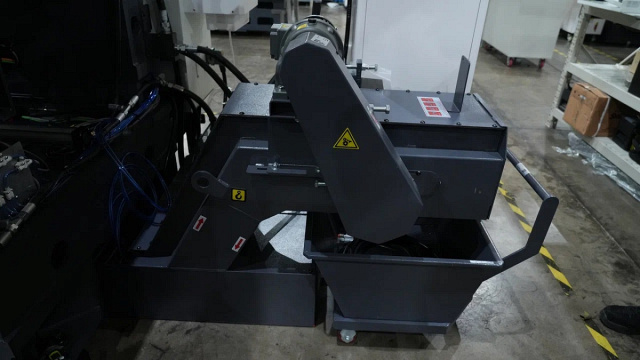

Конвейер для стружки ленточного типа скорзиной

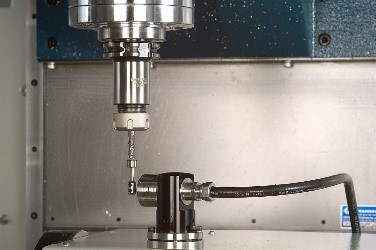

Система измерения инструмента Renishaw TS27R

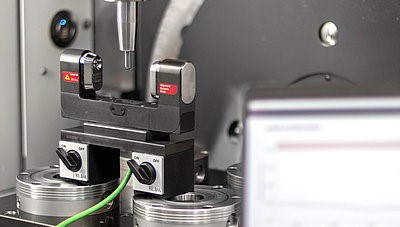

Система измерения инструмента BLUM Лазерного типа

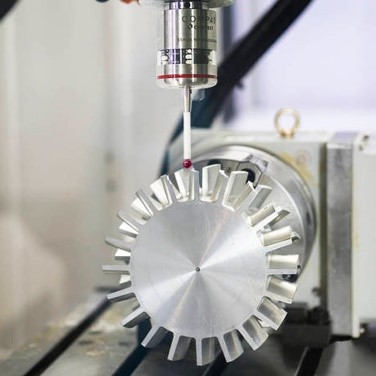

Система измерения детали Zhongtu COMP40

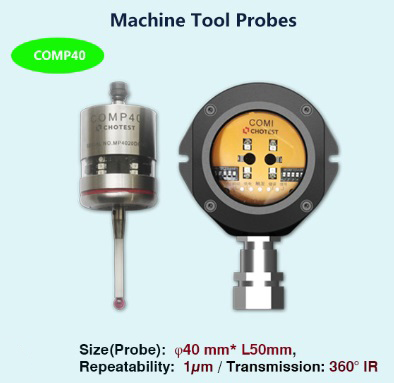

Система измерения детали Chotest COMP40
Сигнальная лампа
Воздушный и водяной пистолеты
Освещение рабочей зоны и зоны инструмента
Оптические линейки по осям X, Y, Z

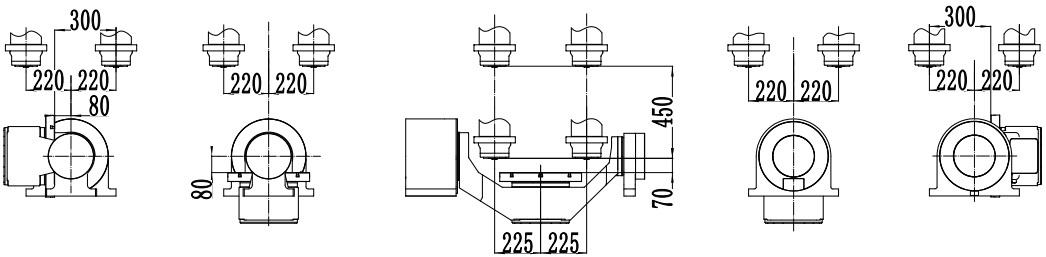

Рабочая зона:

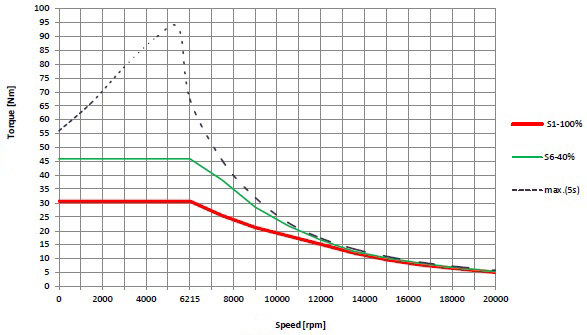

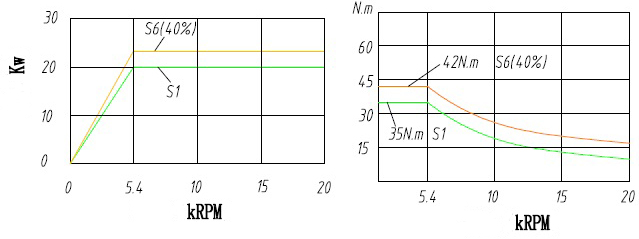

Диаграмма мощности и крутящего момента шпинделя HAOZHI, 20 000 об/мин:
Диаграмма мощности и крутящего момента шпинделя AEBIG, 20 000 об/мин
