Новые модели тяжёлых фрезерных центров SPECTR серии SVL для обработки крупных габаритных деталей
Для обработки деталей больших габаритов и фрезерования с применением тяжёлых режимов резания, специально разработана линейка станков SPECTR тяжёлой серии. В данной серии станков применяется наиболее массивная конструкция станины с дополнительными рёбрами жёсткости, используются большие типоразмеры рабочих столов (максимальный 1500 x 700 мм) с термообработкой (47 HRC), установлены шпинделя усиленной конструкции фирмы KENTURN (диаметр шпинделя 150 мм), увеличена мощность основного двигателя (максимальная 15/18,5 кВт), так-же используются более широкие роликовые направляющие (HIWIN) для равномерного распределения нагрузки при обработке и др. особенности, которые способствуют получению наибольшей производительности за доступную стоимость.
Наши станки SPECTR зарекомендовали себя как очень надёжное и точное оборудование, способное выполнять от простых до сложных задач, в том числе изготовление сложных пресс-форм.
Наши преимущества по станкам SPECTR - это качество оборудования и комплектующих + профессиональный сервис + многочисленные поставки и положительные отзывы наших постоянных клиентов + низкая цена по сравнению с аналогичными моделями других производителей - проверено!

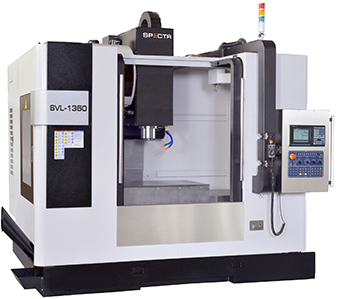

Цена от 97 500 $ (скоро на складе)
Рабочий стол - 1300 x 600 мм
Нагрузка на стол - 900 кг
Перемещения X / Y / Z - 1200 / 600 / 600 мм
Роликовые направляющие X / Y / Z (HIWIN)
Шпиндель - BT40 (150 мм) KENTURN
Основной двигатель - 11 / 15 кВт (FANUC)
Обороты шпинделя - 10 000 об/мин
Магазин - 24 инстр. (манипулятор)
Масса - 6500 кг
Цена от 125 700 $ (предзаказ)
Рабочий стол - 1300 x 700 мм
Нагрузка на стол - 1000 кг
Перемещения X / Y / Z - 1200 / 720 / 700 мм
Роликовые направляющие X / Y / Z (HIWIN)
Шпиндель - BT50 (150 мм) KENTURN
Основной двигатель - 15 / 18,5 кВт (FANUC)
Обороты шпинделя - 6000 об/мин
Магазин - 24 инстр. (манипулятор)
Масса - 8000 кг

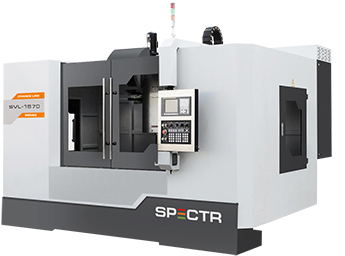

Рабочий стол - 1400 x 700 мм
Нагрузка на стол - 1000 кг
Перемещения X / Y / Z - 1300 / 720 / 700 мм
Роликовые направляющие X / Y / Z (HIWIN)
Шпиндель - BT50 (150 мм) KENTURN
Основной двигатель - 15 / 18,5 кВт (FANUC)
Обороты шпниделя - 6000 об/мин
Магазин - 24 инстр. (манипулятор)
Масса - 8500 кг

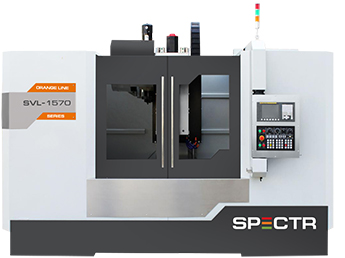

Цена от 136 700 $ (предзаказ)
Рабочий стол - 1500 x 700 мм
Нагрузка на стол - 1000 кг
Перемещения X / Y / Z - 1400 / 720 / 700 мм
Роликовые направляющие X / Y / Z
Шпиндель - BT50 (150 мм) KENTURN
Основной двигатель - 15 / 18,5 кВт (FANUC)
Обороты шпинделя - 6000 об/мин
Магазин - 24 инстр. (манипулятор)
Масса - 9000 кг

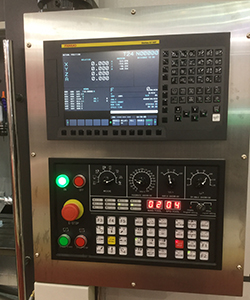

СИСТЕМА ЧПУ
В базовой комплектации устанавливается стойка ЧПУ FANUC 0i-MF с 10,4” LCD монитор. Стойка ЧПУ отображает состояние основных важных компонентов станка:
|
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции. Время смены инструмента 2-3 секунды. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 10 и более различных инструментов. |
|
МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ Применяется для стабилизации температурных режимов работы инструмента и оборудования. Обеспечивает равномерное распределение температур и устойчивость к перегреву, предотвращая тепловые деформации. Такая внутренняя система охлаждения позволяет вести длительную и точную обработку при тяжёлых режимах резания с максимальной нагрузкой на шпиндель. |
|

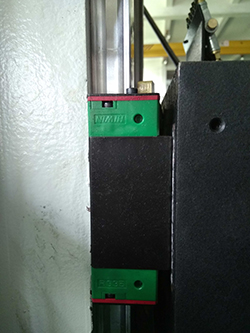

РОЛИКОВЫЕ НАПРАВЛЯЮЩИЕ
В станке используются усиленные роликовые направляющие серии RGH (оси X, Y, Z) фирмы HIWIN или PMI (Тайвань), так как их нагрузочная способность значительно выше аналогичных других производителей. В каретках типа RGH четыре рядя роликов размещены под углом 45?, поэтому они одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. |
|
ДОПОЛНИТЕЛЬНАЯ ПОДАЧА СОЖ
Помимо основной подачи смазочной-охлаждающей жидкости, в торце шпинделя установлены дополнительные форсунки, через которые под давлением 5 bar осуществляется подача СОЖ. Это позволяет максимально эффективно использовать режущий инструмент при интенсивной эксплуатации и продлить ресурс эксплуатации оборудования. |
|
ПОДГОТОВКА ПОД 4-УЮ ОСЬ
На станках в базовой комплектации включена подготовка для установки 4-й оси (поворотного стола). Это позволяет в процессе эксплуатации докупить и установить на данный станок необходимый поворотный стол для использования при полноценной 4-х осевой обработке. Установку 4-й оси можно осуществить силами сервисной службы КАМИ. |
