Зубошлифовальный станок с ЧПУ SPITZEN SGG-320

₽ $ ¥

Цена по запросу

Шеф-монтаж: индивидуально

Гарантия: 12 месяцев

49 товаров

Система ЧПУ

Siemens
Макс. диаметр заготовки

320 мм
Макс. модуль заготовки

8 мм
Общая мощность

38 кВт
Тип зуба

Прямой, косой
Тип производимых колёс

Цилиндрические прямозубые и косозубые
Вес нетто

16 000 кг

Преимущества

Станок имеет 11 управляемых осей
Система управления ЧПУ Siemens 840SL
Литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости
Вертикальное расстояние между осью шлиф. круга и осью рабочего стола (ось Z): 150 - 170 мм
Шлифовальный круг червячного типа

О товаре

Характеристики

Модель

SGG-320

Система ЧПУ

Siemens

Макс. диаметр заготовки, мм

320

Макс. модуль заготовки, мм

Общая мощность, кВт

Тип зуба

Прямой, косой

Тип производимых колёс

Цилиндрические прямозубые и косозубые

Макс. угол поворота шлиф. круга (ось A), °

± 45

Тип круга

червячный

Макс. размер шлиф. круга (Диаметр х Посадка х Ширина), мм

Ø 300 x Ø 115 x 160

Макс. сдвиг шлиф. шпинделя по оси (ось Y), мм

260

Горизонтальное расстояние между осью шлиф. круга и осью рабочего стола (ось X), мм

50 - 450

Вертикальное расстояние между осью шлиф. круга и осью рабочего стола (ось Z), мм

150 - 700

Макс. частота вращения шлиф. круга (ось B), об/мин

10 000

Макс. частота вращения стола (ось C), об/мин

1500

Ускоренный ход по осям X / Y / Z, мм/мин

10 000

Макс. частота вращения круга для правки (ось B2), мм

3000 - 5000

Макс. размер круга для правки (Диаметр х Посадка х Ширина), мм

Ø 123 x Ø 52 x 40

Вес нетто, кг

16 000

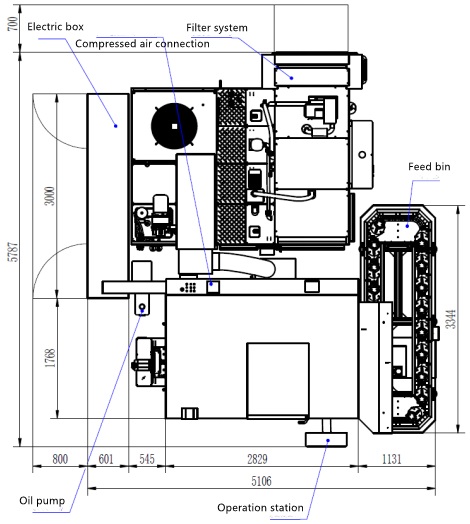

ГАБАРИТНЫЕ РАЗМЕРЫ:

Комплектация

Стандартная

Аксессуары для установки

Фланец для круга

Оправка для заготовки

Шлифовальный круг

Профилирующий круг

Моментный ключ

1/2″ удлинительный шестигранный ключ

Динамометрический ключ

Виброопоры FDT-II (190 x 95 x 65) - 6 шт.

HSK-C80 очиститель конусного отверстия

Электрический кабинет

Воздушный фильтр KG3002R-15-5

Передняя педаль

Централизованная система фильтрации WZ300VN-CQ-09

Зубчатый ремень 350-5HDT-9 - 2 шт.

Гидравлический фильтр грубой очистки (Hydac)

Гидравлический фильтр тонкой очистки (Hydac)

Воздушный пистолет

Фланец для шлиф. круга

Шестигранный ключ

Конструктивные особенности

Мощная колонна имеет продольное перемещение для осуществления радиальной подачи. Каждая ось ЧПУ приводится в движение независимо.

Машина оборудована системами масляного и водяного охлаждения, которые работают независимо друг от друга.

Гидравлические компоненты REXROTH, Германия

В основных узлах трансмиссии используются подшипники FAG / INA / NSK.

Линейные направляющие INA / REXROTH / SCHNEEBERGER. Каждая направляющая линейной оси имеет двухслойную функцию защиты.

Для передачи движения применены оригинальные ШВП от STEINMEYER / NSK. В качестве оптических линеек и круговых энкодеров используются оригинальные продукты от HEIDENHAIN.

Станок имеет полностью закрытый кожух и электростатический сепаратор масляного тумана. Дверца машины имеет функцию электронной защиты.

Представляет собой оригинальный профессиональный шлифовальный шпиндель немецкого производства (FIEGE), а двигатель привода - оригинальный двигатель от Siemens.

Использует централизованную вакуумно-вакуумную систему фильтрации Hoffman.

Назначение

Зубошлифовальный станок используется для прецизионного шлифования средне и маломодульных цилиндрических прямозубых и косозубых зубчатых колёс при помощи червячного шлифовального круга с одним или несколькими заходами.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.
