Шеф-монтаж:
индивидуально
Гарантия:
12 месяцев
Тип производимых колес:
Конические прямые зубчатые
Макс. диаметр заготовки: 100 мм
Макс. модуль заготовки: 3 мм
Мощность: 30 кВт
Вес: 5500 кг
О товаре
Характеристики
Модель
SGH-100 III
SGH-100 IV
Система ЧПУ
Fanuc
Rexroth
Макс. диаметр заготовки, мм
100
100
Макс. модуль заготовки, мм
3
3
Общая мощность, кВт
30
25
Частота вращения шпинделя, об/мин
6000
6000
Тип зуба
Прямой
Прямой
Тип производимых колёс
Конические прямозубые
Конические прямозубые
Мощность главного привода, кВт
4,5
4,5
Количество зубьев заготовки, шт
3 - 999
3 - 999
Перемещение салазок вдоль оси заготовки (макс. длина обработки), ось Z, мм
280
220
Угол поворота фрезы, ось A, °
± 45
± 45
Максимальный размер фрезы, мм
Ø80 x 110
Ø80 x 80
Максимальная длина смещения фрезы, ось Y, мм
± 50
± 50
Максимальное радиальное перемещение салазок, ось X, мм
85
85
Перемещение задней бабки, ось W, мм
240
225
Диаметры оправки под фрезу, мм
10, 13, 16, 22, 27
Ø13 мм стандарт, остальные оправки опционально
Ø13 мм стандарт, остальные оправки опционально
10, 13, 16, 22, 27
Ø13 мм стандарт, остальные оправки опционально
Ø13 мм стандарт, остальные оправки опционально
Ускоренные перемещения по осям X и Z, м/мин
10
8
Ускоренные перемещения по оси Y, м/мин
0,4
отсутствуют
Ускоренные перемещения по оси W, м/мин
1
отсутствуют
Ускоренные перемещения по оси A, м/мин
1,4
отсутствуют
Мощность, кВт
4
отсутствует
Момент, Нм
70
55
Частота, об/мин
1000
400
Мощность, кВт
4,5
5,5
Момент, Нм
34,1
35
Частота, об/мин
6000
4000
Мощность, кВт
1,6
отсутствует
Момент, Нм
8
8
Мощность, кВт
0,75
отсутствует
Момент, Нм
2
3,5
Мощность, кВт
1,6
отсутствует
Момент, Нм
8
3,5
Мощность, кВт
1,6
отсутствует
Момент, Нм
8
8
Длина, мм
2500
2200
Ширина, мм
2420
2300
Высота, мм
2650
1900
Вес, кг
5500
5500
Длина, мм
3800
3200
Ширина, мм
2750
2500
Высота, мм
2800
2300
Сервис и технологии
-
Запуск станковПодробнееОборудование наших брендов и других производителей
-
Обучение персоналаПодробнееГотовим операторов станков: теория, демо-стенды, практика на реальных станках с изготовлением детали
-
Ремонт оборудованияПодробнееДиагностика, телесервис и восстановление работоспособности в короткие сроки
-
Подбор, поставка запчастей и маселПодробнееПоставляем оригинальные комплектующие и подбираем масла под задачу
-
Разработка технологииПодробнееПроектируем техпроцесс под конкретное изделие и производство
-
Подбор финансовых программПодробнееЛьготный лизинг, отсрочка и рассрочка — оптимальные условия от 10+ банков

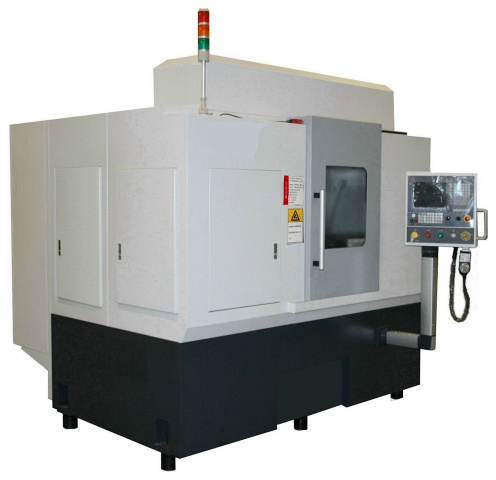

Отзывы о Зубофрезерный станок с ЧПУ SPITZEN SGH-100
