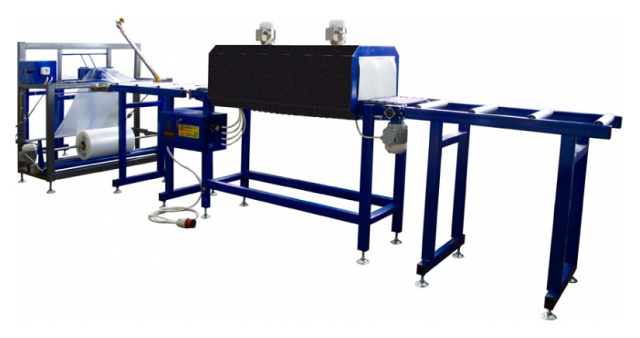

Упаковочная линия УМ-1 Лайн ручная

Упаковочная линия УМ-1 Лайн ручная
  • Тип линии: ручная

    Вид упаковываемых материалов:

    длинномеры (вагонка, плинтус, наличник)

    Maкс. длина продукции: 6 м

    Maкс. сечение упаковки: 200 х 200 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий (2; 4; 6 метров) к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству погонажных изделий, столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • В качестве упаковочного материала используют полиэтиленовую термоусадочную пленку толщиной от 60 до 100 мкм. На материал предварительно может быть нанесена информация о производителе товара, дате упаковки или характеристиках продукции;
  • Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается;
  • Пневматика Festo (Германия);
  • Вся электрика включая провода, кнопки, терморегуляторы, частотные преобразователи, датчики (Германия, Италия, Южная Корея);
  • Редуктора Citi (Италия);
  • Оборудование изготавливается под разные габариты продукции, и переналадка на другой габарит занимает не больше 15 минут.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ФОРМИРУЮЩИЙ УЗЕЛ, С АВТОПОДМОТЧИКОМ ПЛЕНКИ, ПНЕВМАТИЧЕСКИМ ТЕРМОНОЖОМ И ЗАПАЙЩИКОМ ПРОДОЛЬНОГО ШВА
ТЕРМОТОННЕЛЬ
СИСТЕМА ПОДАЮЩИХ, ПРОМЕЖУТОЧНЫХ И ПРИЕМНЫХ РОЛЬГАНГОВ



ОБЩАЯ СХЕМА УПАКОВОЧНОГО ПРОЦЕССА:

Продукция: доска, брус и т. п. подается оператором в приемное окно (размеры воротника определяются) формирующего узла. При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме: полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки. Место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком. На выходе из формируещего узла торцевой срез упаковки запаивается ручным термоножом. Одновременно с запайкой среза происходит отрезка сформированной упаковки от исходного рулона пленки.

Далее упаковка по рольгангу перемещается на конвейер термотоннеля, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха на приемном рольганге. Для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами.

Модель УМ-1 Лайн ручная
Напряжение питания, В/Гц 380 / 50
Климатическое исполнение УХЛ-4 по ГОСТ 15.150-69
Толщина упаковочной пленки, мкм 60 - 100
Производительность, м³/час до 2,5**
Габаритные размеры (в сборе):
Длина, мм 9250
Ширина, мм 870
Высота, мм 1700
Вес, кг 279*
Характеристики УМ-1 Лайн Формообразующий узел
Исполнение модуль
Длина рабочей части термоножа, мм 540
Режим нагрева ножа импульсный
Максимальная ширина пленки, мм 1000
Потребляемая мощность в момент включения, кВт 0,8
Мин. сечение упаковки (ширина х высота), мм 40 х 40
Макс. сечение упаковки (ширина х высота), мм 200 х 200
Габаритные размеры:
Длина, мм 850
Ширина, мм 1300
Высота, мм 1250
Вес, кг 80
Характеристики УМ-1 Лайн термотоннель
Исполнение Модуль (траковый конвейер)
Количество зон обдува, шт. 2
Скорость движения конвейера, м/мин 4
Диапазон регулировки температуры в тоннеле, °С 20 - 200
Размеры конвейера, мм 1800 х 330
Длина камеры, мм 1200
Габариты проходного окна тоннеля, мм 360 х 230
Количество ТЭНов и их мощность, шт./кВт 12 / 0,63
Максимальная потребляемая мощность, кВт 8
Габаритные размеры:
Длина, мм 1800
Ширина, мм 600
Высота, мм 1450
Вес, кг 120
Характеристики УМ-1 Лайн приёмный рольганг
Исполнение модуль
Количество, шт. 3*
Габаритные размеры:
Длина, мм 2200
Ширина, мм 560
Высота, мм 890
Вес, кг 40



* Примечание: для УМ-1 Лайн ручная 2 м

** Примечание: производительность зависит от габаритных размеров изделия и оперативности работы обслуживающего персонала.

  • Гущин Игорь Геннадьевич

    Промтэк

    Работаем в одну смену, все хорошо работает, нареканий нет.

  • «ЭКСТРАЛЕС»

    Перед решением о приобретении данного станка просмотрели рекламные уроки работы данной упаковочной линии.
    Система, которая подталкивает специальные согнутые проволоки для обхвата доски в пленку и проход дальнейший через печь на видео показывают очень красиво, в итоге данное оборудование не используют, так как старыми методами упаковывать быстрее и проще.
