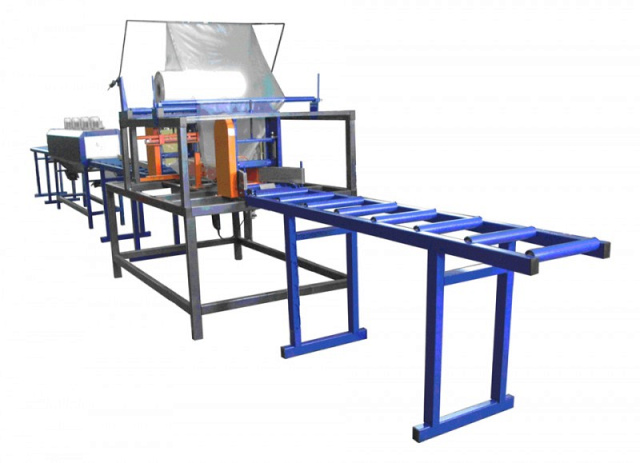

Упаковочная линия УМ-1 Лайн автоматическая

Упаковочная линия УМ-1 Лайн автоматическая
  • Тип линии: автоматическая

    Вид упаковываемых материалов:

    длинномеры (вагонка, плинтус, наличник)

    Maкс. длина продукции: 6 м

    Maкс. сечение упаковки: 200 х 200 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий (2; 4; 6 метров) к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству погонажных изделий, столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • В качестве упаковочного материала используют полиэтиленовую термоусадочную пленку толщиной от 60 до 100 мкм. На материал предварительно может быть нанесена информация о производителе товара, дате упаковки или характеристиках продукции;
  • Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается;
  • Пневматика Festo (Германия);
  • Вся электрика включая провода ,кнопки , терморегуляторы, частотные преобразователи, датчики (Германия, Италия, Южная Корея);
  • Редуктора Citi (Италия);
  • Оборудование изготавливается под разные габариты продукции ,и переналадка на другой габарит занимает не больше 15 минут.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ФОРМИРУЮЩИЙ УЗЕЛ, С АВТОПОДМОТЧИКОМ ПЛЕНКИ, ПНЕВМАТИЧЕСКИМ ТЕРМОНОЖОМ И ЗАПАЙЩИКОМ ПРОДОЛЬНОГО ШВА
ТЕРМОТОННЕЛЬ
СИСТЕМА ПОДАЮЩИХ, ПРОМЕЖУТОЧНЫХ И ПРИЕМНЫХ РОЛЬГАНГОВ



ОБЩАЯ СХЕМА УПАКОВОЧНОГО ПРОЦЕССА:

Заготовка подается в приемное окно формирующего узла. По мере продвижения по транспортеру узла, продукция оборачивается упаковочным материалом. Полотно упаковочного материала, проходя по воротнику, сворачивается в рукав, оборачивая продукцию. Место перехлеста пленки, расположенное в нижней части упаковки, по всей длине пропаивается при помощи промышленного фена.

Упаковочная линия имеет датчики, отслеживающие начало и конец упаковки. При попадании торцевого среза упаковки в зону действия датчика, транспортеры линии останавливаются, и включается пневматический привод термоножа, запаивающего пленку на торце. Одновременно с запайкой происходит отрезка сформированной упаковки от исходного рулона пленки. Процесс полностью автоматизирован и не требует вмешательства оператора. Далее упаковка автоматически перемещается в термотоннель, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается воздухом. При необходимости может быть установлен вентилятор для охлаждения упакованной продукции.


Модель УМ-1 Лайн автоматическая
Напряжение питания, В/Гц 380 / 50
Климатическое исполнение УХЛ-4 по ГОСТ 15.150-69
Толщина упаковочной пленки, мкм 60 - 100
Производительность, м²/час до 7**
Габаритные размеры (в сборе):
Длина, мм 11 500
Ширина, мм 1300
Высота, мм 1700
Вес упаковочной линии в сборе, кг 590*
Характеристики УМ-1 Лайн Формообразующий узел
Исполнение модуль
Длина рабочей части термоножа, мм 610
Режим нагрева ножа постоянный
Макс. ширина пленки, мм 1000
Макс. потребляемая мощность, кВт 0,67
Мин. сечение упаковки (ширина х высота), мм 80 х 80
Макс. сечение упаковки (ширина х высота), мм 200 х 200
Давление воздуха в магистрали, МПа (кг/см²) 0,4 – 0,6 (4 – 6)
Габаритные размеры:
Длина, мм 2070
Ширина, мм 1300
Высота, мм 1700
Вес, кг 250
Характеристики УМ-1 Лайн термотоннель
Исполнение Модуль (траковый конвейер)
Количество зон обдува, шт. 4
Скорость движения конвейера, м/мин 12
Диапазон регулировки температуры в тоннеле, °С 20 - 200
Размеры конвейера, мм 2800 х 330
Длина камеры, мм 2400
Габариты проходного окна тоннеля, мм 360 х 230
Количество ТЭНов и их мощность, шт. / кВт 24 / 0,63
Макс. потребляемая мощность, кВт 16
Габаритные размеры:
Длина, мм 2800
Ширина, мм 700
Высота, мм 1450
Вес, кг 220
Характеристики УМ-1 Лайн приёмный рольганг
Исполнение модуль
Количество, шт. 3*
Габаритные размеры:
Длина, мм 2200
Ширина, мм 560
Высота, мм 890
Вес, кг 40



* Примечание: для УМ-1 Лайн автомат 2 м.

** Примечание: производительность зависит от габаритных размеров.

изделия и оперативности работы обслуживающего персонала.
