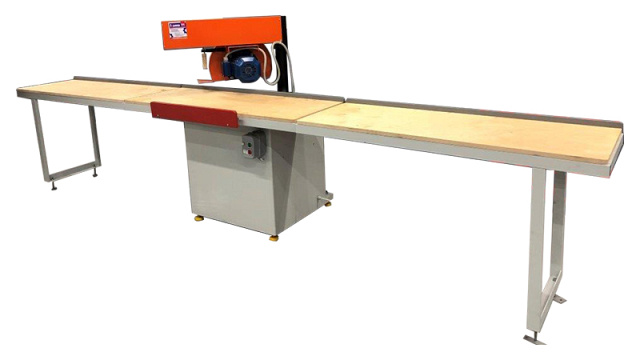

Станок торцовочно-углозарезной. Модель ЦТ10-4М

Станок торцовочно-углозарезной. Модель ЦТ10-4М
  • Толщина пропила: 100 мм

    Ширина пропила: 500 мм

    Мощность двигателя: 3 кВт

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также выборки вырезки дефектных мест.
Рекомендуется для мебельных и столярных производств любой сложности.
Пила с электродвигателем крепится на траверсе, которая обеспечивает перемещение пилы параллельно над плоскостью стола. Траверса располагается на колонне и имеет возможность поворота в горизонтальной плоскости для углового пиления (вращение вокруг колонны).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Применение зарезаемого стола исключает сколы со стороны нижней пласти детали;
  • Пильный узел перемещается в высокоточном линейном подшипнике по калиброванной цилиндрической направляющей, что обеспечивает высокую точность распила;
  • Каретка автоматически возвращается в исходное положение;
  • Пильная каретка при пилении под углом, выставляется на нужный угол по лимбу;
  • Станок может комплектоваться приставными столами, есть возможность дополнительного удлинения столов;
  • Двигатель имеет электродинамическое торможение.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

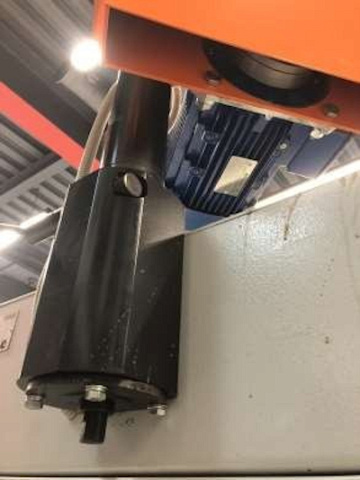

ПОВОРОТ ТРАВЕРСЫ

Станок оснащен возможностью поворота траверсы, в заданном положении траверса фиксируется при помощи винтового зажима.

ПЕРЕМЕЩЕНИЕ ПИЛЬНОГО СУППОРТА ПО ВЕРТИКАЛИ

Суппорт перемещается по вертикали, при помощи упорной резьбы выполненной в пылезащищенном исполнении, что гарантирует стабильность выставленного размера, даже при интенсивной работе.
НАПРАВЛЯЮЩАЯ ПИЛЬНОГО СУППОРТА

Пильный суппорт перемещается по высокоточной цилиндрической направляющей в линейном подшипнике, возврат осуществляется при мощи пружины.
Такая система обеспечивает высокую точность, надежность и облегчает работу оператора.

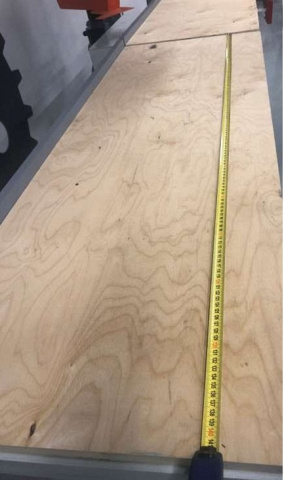

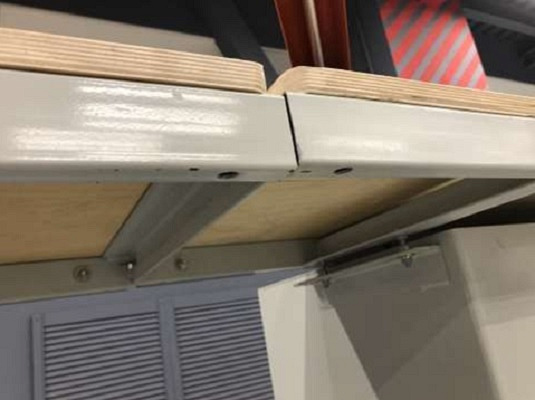

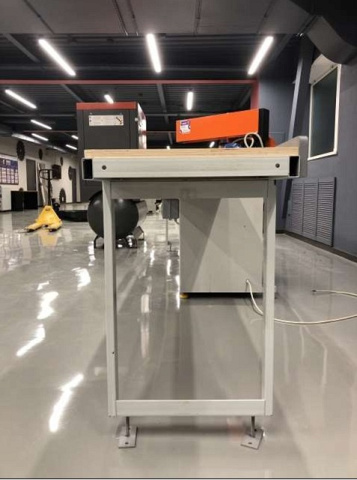

ПРИСТАВНЫЕ СТОЛЫ

Станок укомплектован 2-мя приставными столами, 1400 мм каждый. Есть возможность удлинения рабочего стола, для этого предусмотрены монтажные отверстия.

Модель ЦТ10-4М
Размеры обрабатываемого материала, не более
Толщина, мм 100
Ширина, мм 500
Ход пильного суппорта, мм 500
Наибольший диаметр устанавливаемой пилы, мм 400
Посадочный диаметр пилы, мм 50
Угол поворота траверсы, ° ± 90
Перемещение пилы Вручную
Частота вращения шпинделя, об/мин 2850
Мощность эл. двигателя, кВт 3
Габаритные размеры:
Длина, мм 4520
Ширина, мм 950
Высота, мм 1350
Вес, кг 360
  • «Аванд Капитал»

    Станок был куплен в 2011 году. Простой, функции свои выполняет. Проблем не доставлял.

  • Владимир

    Волгоградский арматурный завод

    Станок приобрели в 2014 году. Работаем на нем достаточно много. За все время работы был выявлен один минус - это подшипники. Меняли их уже 3 раза. А больше там ломаться в принципе нечему.

  • «Эльбрус-Лайн»

    Станком очень доволен. Практичный, хороший станок.

  • Лемешев Виктор Петрович

    Оборудование за время эксплуатации показало себя с лучшей стороны.
