Назначение

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с ручной подачей суппорта по копиру.

Область применения

Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

Получаемые изделия

Схемы обработки

Точение резцами

Конструктивные особенности

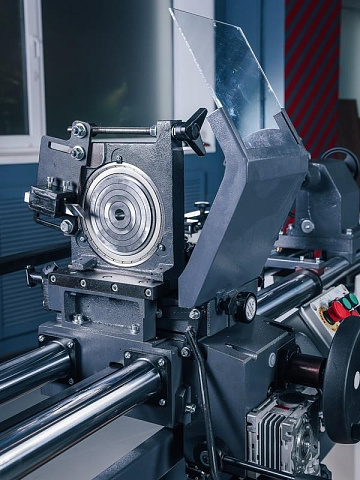

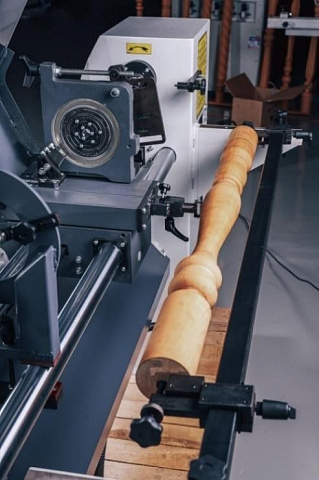

Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону.

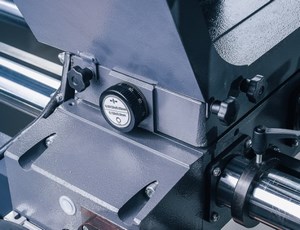

Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм.

Входит в комплект поставки.

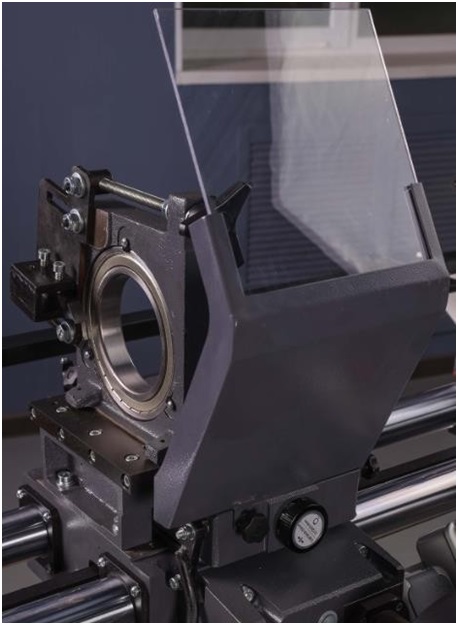

Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции.

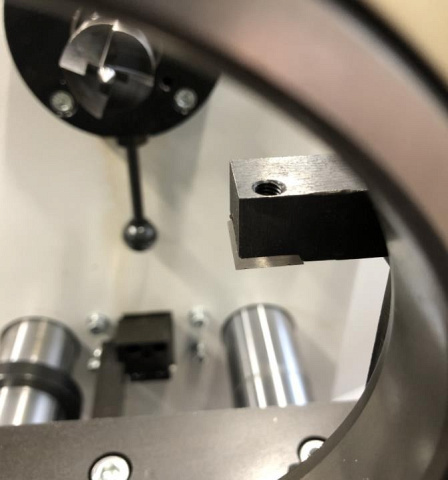

В люнете набор колец различного диаметра под разные размеры заготовок.

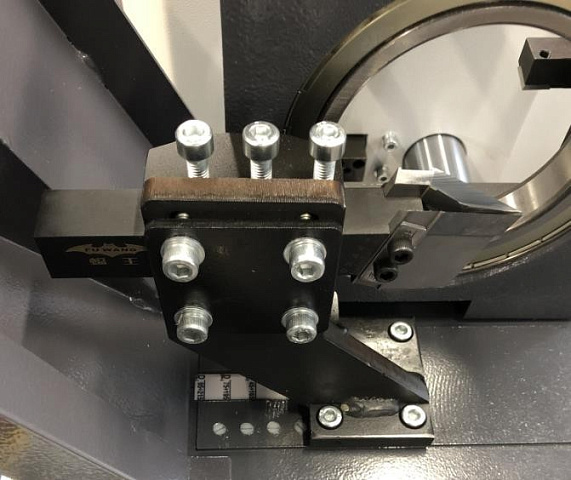

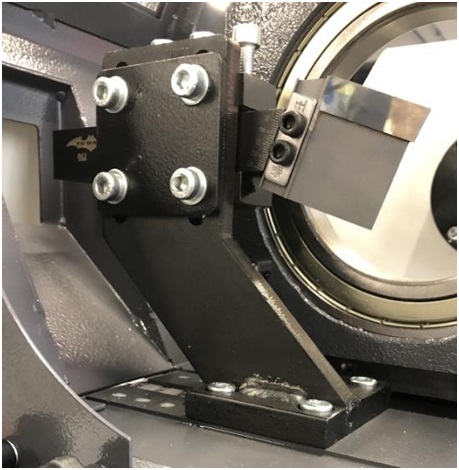

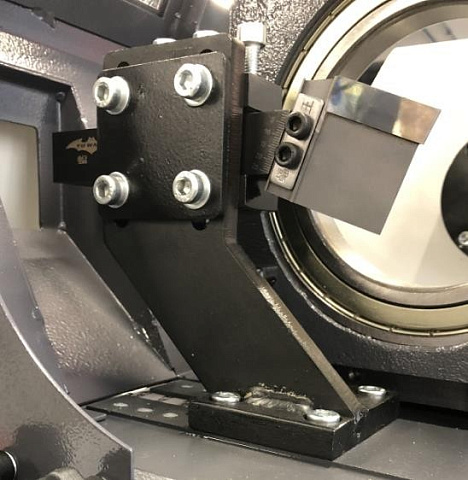

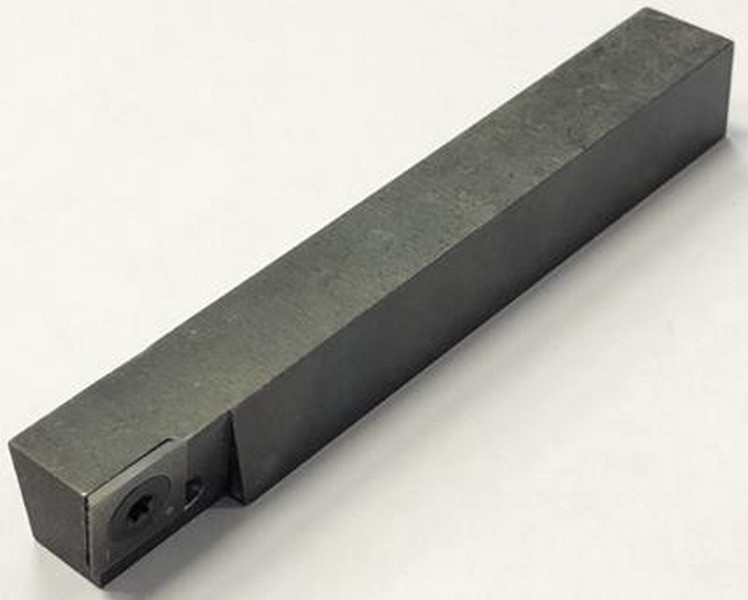

Резец со съемной твердосплавной пластиной, установлен перед люнетом, служит для калибровки детали под внутренний кольцо.

Это необходимо для плотной фиксации, чтобы исключить вибрацию при обработке.

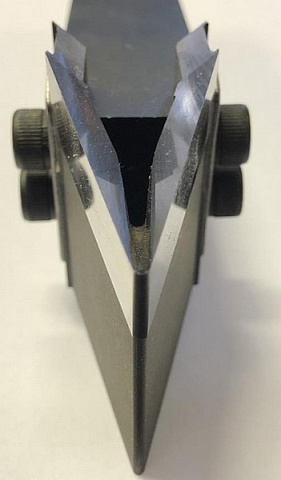

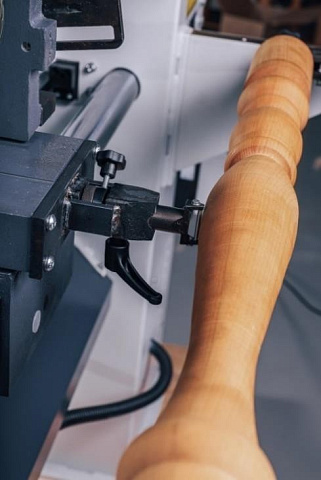

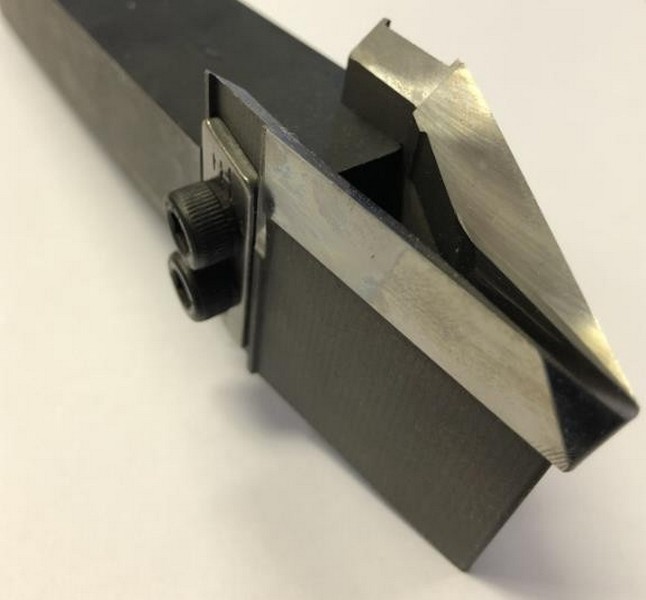

Выполнен из двух частей:

Держатель и съемный резец из высокопрочной стали.
Заточка резца двустороння, позволяет работать в двух направлениях справа налево и наоборот.

При заточке “жала” и последующей установке не сбивается настройка положения всего резца.

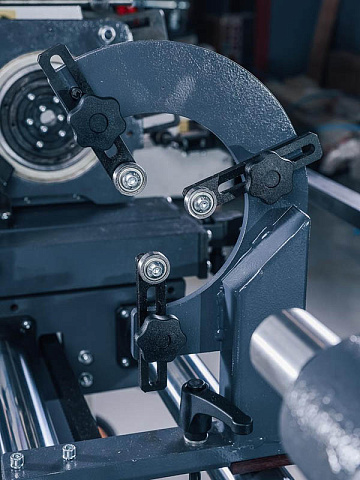

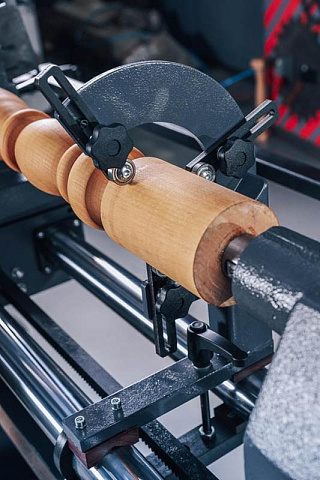

Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки.

Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции.

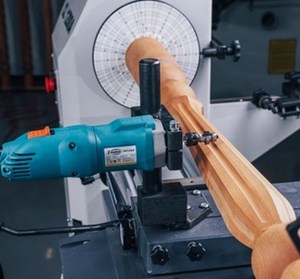

В комплект поставки входит кронштейн для установки ручного фрезера.

Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру.

* Ручной фрезер в комплект поставки не входит!

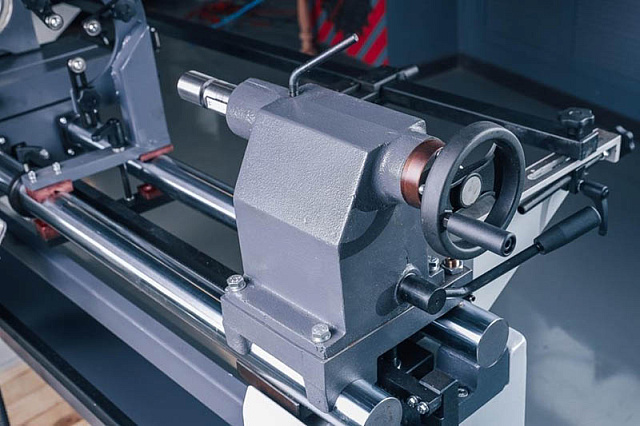

Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки.

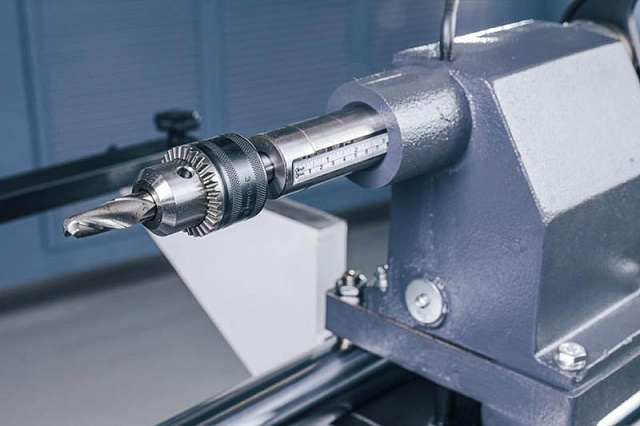

Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка.

Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия.

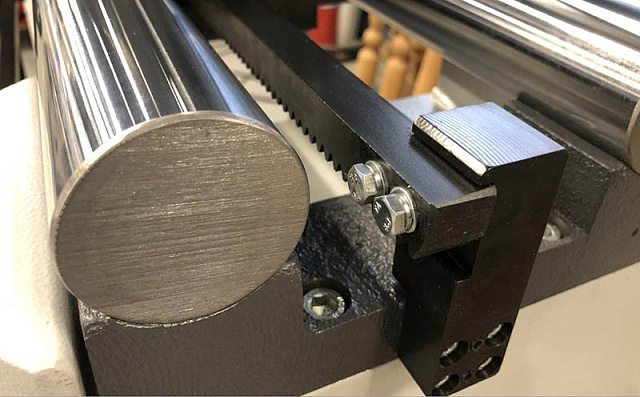

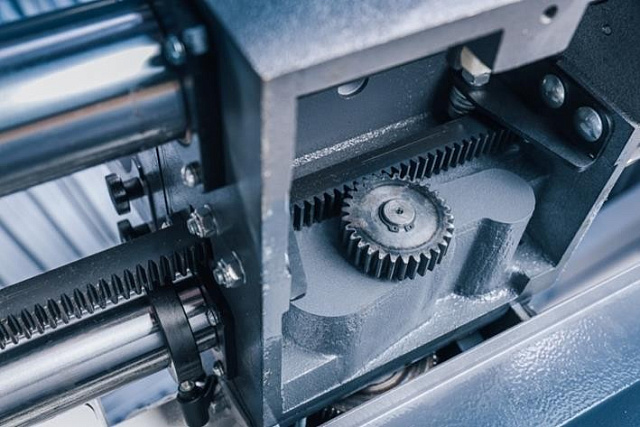

Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода.

Привод вращения заготовки осуществляется с помощью зазубренного центра.

Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой.

Резьба М33 х 3,5 позволяет устанавливать 4-х кулачковый патрон.

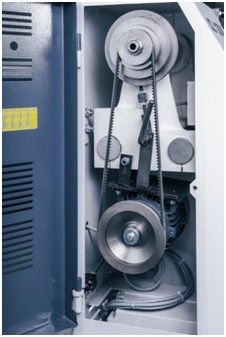

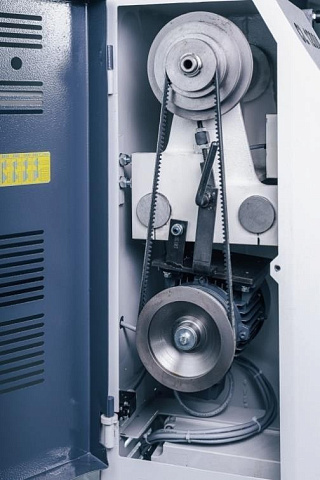

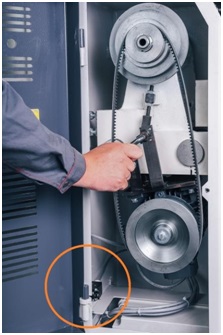

Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня.

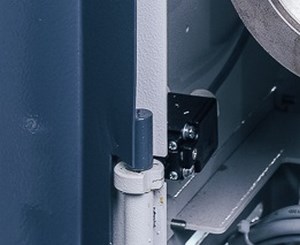

Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС.

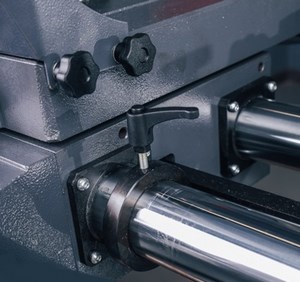

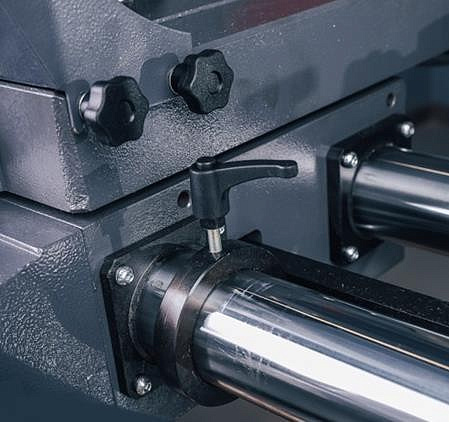

Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров.

Для работы в ручном режиме при помощи маховика используется упор- ограничитель.

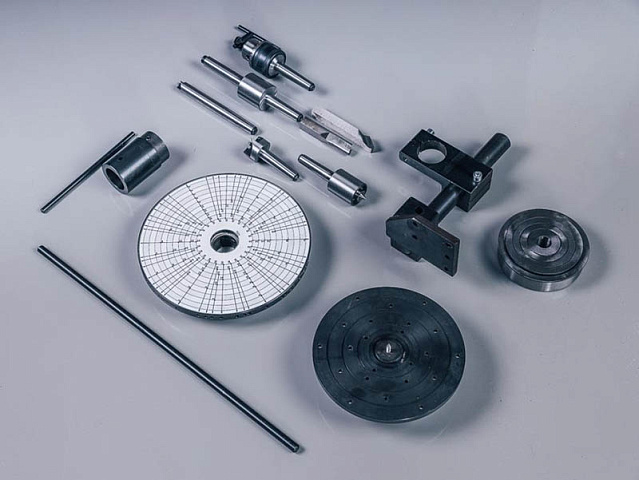

В комплект поставки со станком входят все необходимые части для работы:

Набор ведущих центров;
Резцы;
Кронштейн для ручного фрезера;
Набор колец для люнета;
3-х кулачковый патрон с ключом;
Планшайба;
Делительная головка;
Шток для смены ведущих центров;
Втулка конусная;

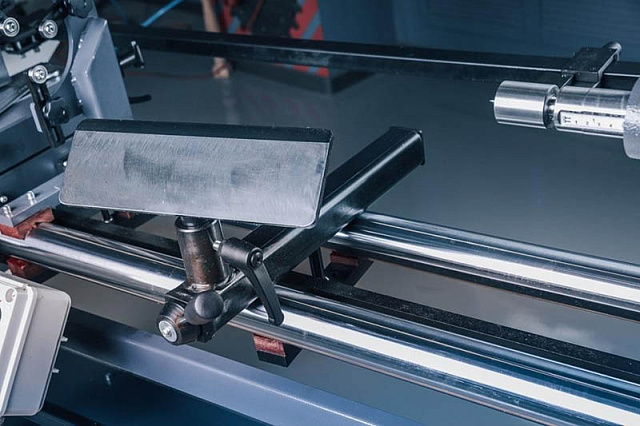

Входит в комплект поставки и позволяет точить заготовки вручную.

Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации.

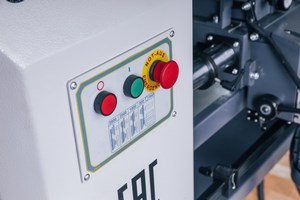

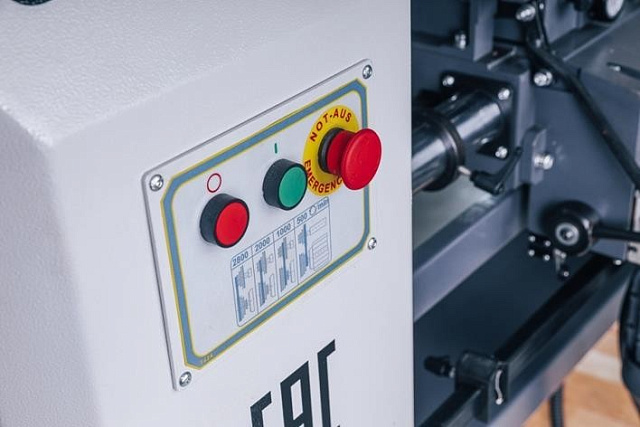

На станине расположены кнопки включения/выключения вращения заготовки и кнопка аварийного отключения станка.

Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора.

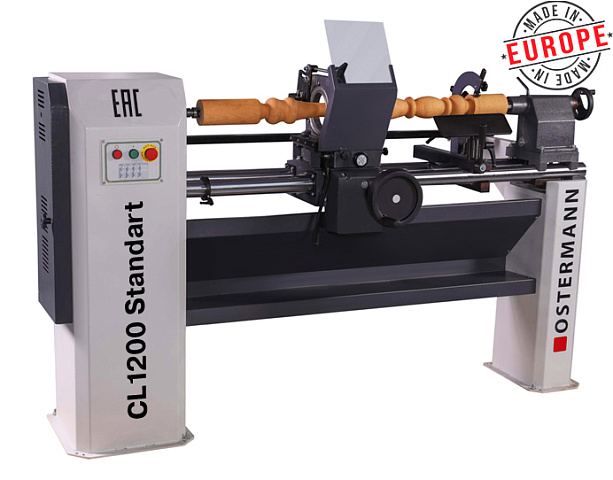

Токарный станок с ручной подачей OSTERMANN CL 1200 Standart
