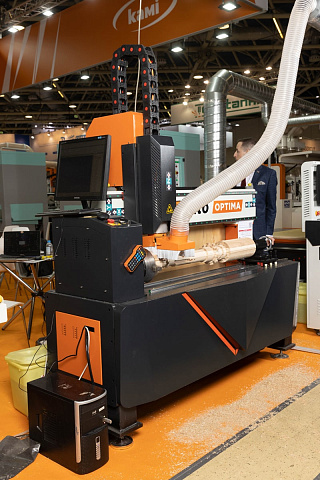

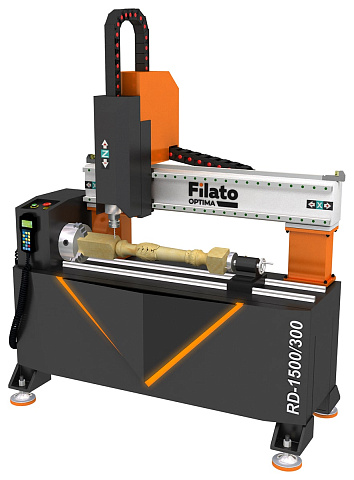

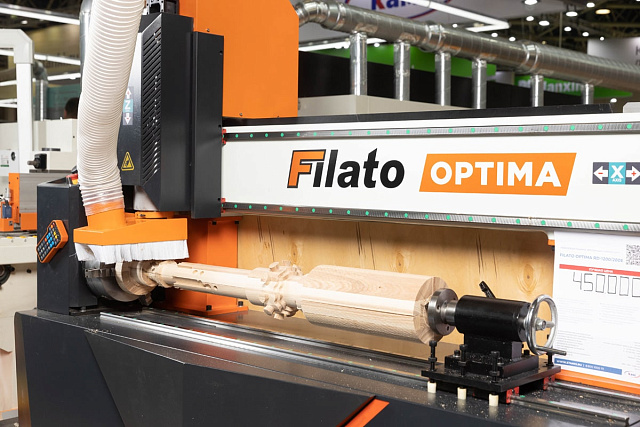

Одношпиндельные трёхосевые токарно-фрезерные станки с ЧПУ Filato. Модели RD-1200/200, RD-1500/300
Китай
Зона обработки, мм:
X - 1500, Z - 300
Шпиндель: 3,0 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: ручная
Вес: 650; 730 кг
| Модель | RD 1200 / 200 | RD 1500 / 300 |
| Максимальная длина обработки, мм | 1200 | 1500 |
| Максимальный диаметр обработки, мм | 200 | 300 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по оси X | Шестерня, косозубая рейка | Шестерня, косозубая рейка |
| Тип передачи по оси Z | Шарико-винтовая пара | Шарико-винтовая пара |
| Тип электродвигателей перемещения по осям | шаговые | шаговые |
| Скорость рабочего хода, мм/мин | 0 – 15 000* | 0 – 15 000* |
| Скорость холостого хода, мм/мин | 0 – 25 000 | 0 – 25 000 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 | 0 – 24 000 |
| Точность обработки, мм/1 м | ± 0,1 | ± 0,1 |
| Повторяемость, мм/1 м | ± 0,05 | ± 0,05 |
| Мощность шпинделя, кВт | 3,0 | 3,0 |
| Тип охлаждения шпинделя | Жидкостное (принудительное) | Жидкостное (принудительное) |
| Тип цанги | ER20 | ER20 |
| Посадочный диаметр инструмента (наибольший), мм
| 13 | 13 |
| Рабочее напряжение, В | 380, трёхфазное | 380, трёхфазное |
| Частота тока, Гц | 50 | 50 |
| Общая установленная мощность, кВт | 4,84 | 4,84 |
| Габаритные размеры: | ||
| Длина, мм | 1800 | 2200 |
| Ширина, мм | 750 | 750 |
| Высота, мм | 1750 | 1800 |
| Вес (брутто), кг | 650 | 730 |
* данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
НАЗНАЧЕНИЕ:
Компактный одношпиндельный 3-х осевой токарно-фрезерный станок с числовым программным управлением предназначен для высококачественной фрезеровки фигурных балясин и других разнообразных тел вращения с возможностью нанесения различных объемных гравировок, а также элементов художественной резьбы.
Виды обрабатываемых материалов:
Древесина твердых лиственных пород (дуб, ясень, бук, граб и т.д.), полистиролы (в том числе ПВХ), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Изготовление фигурных симметричных элементов лестниц, балясин различного диаметра с элементами сложной художественной резьбы из древесины твердых лиственных пород, ножек табуретов, столов и стульев, рукояток холодного оружия и прочих элементов декоративно-сувенирной продукции.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

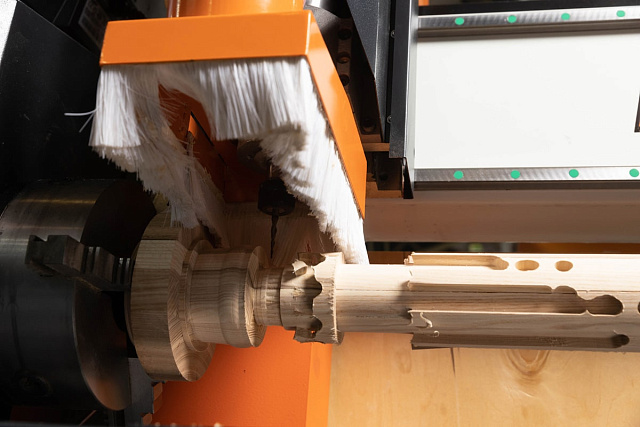

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

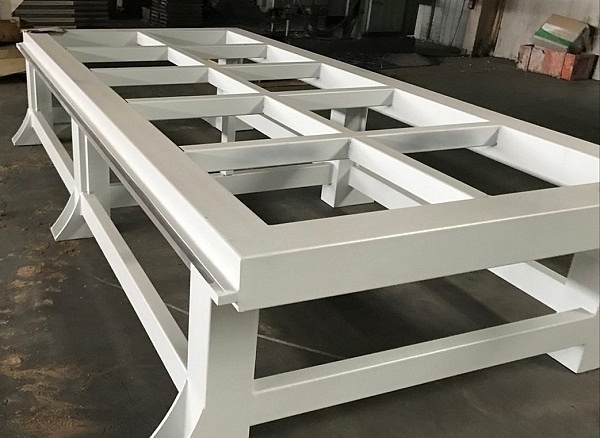

| | ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров. |
| | СТАЛЬНОЙ ПОРТАЛ Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
| | СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |

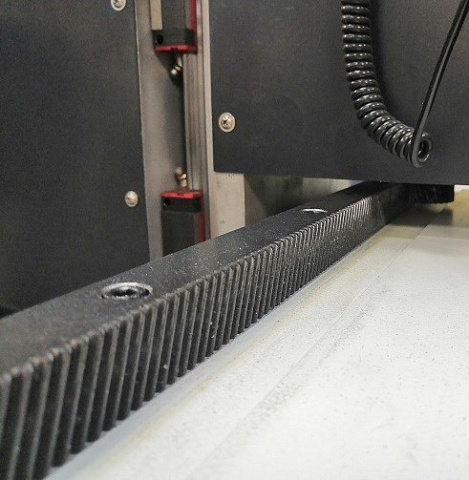

| | КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ–РЕЙКА ПО ОСЯМ X –Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |

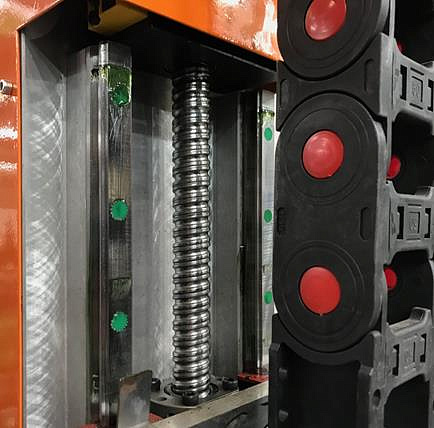

| | СКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. |
| | ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ ПО ОСЯМ Х / Z Перемещение шпиндельной площадки вдоль портала (ось X) и перпендикулярно порталу (ось Z) осуществляется по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
| | СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ Для управления работой станка установлена система управления WEIHONG (NC-STUDIO HANDLE CONTROL SYSTEM NK105 VERSION) c эргономичным пультом управления, предназначенным для управления станком в ручном режиме. Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. |
| | NC-STUDIO. СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ (*ТОЛЬКОЙ ДЛЯ ВЕРСИИ «Е») Для управления работой станка установлена система-симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления. Программное обеспечение NC-Studio установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты. |
| | ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ (3,0 КВТ - 24 000 ОБ/МИН) Конструкция данного шпинделя создана таким образом, чтобы тепло, выделяемое при его работе, отводилось посредством жидкостного теплоносителя. В качестве охлаждающей жидкости может быть вода или другие жидкости (антифриз, тосол). Частота вращения (24 000 об/мин) и мощность (3,0 кВт) дает возможность осуществлять обработку деталей из древесины твердых пород, кости, пластика, и других материалов. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа. |
| | ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ ОХЛАЖДЕ- НИЯ ЭЛЕКТРОШПИНДЕЛЯ Для создания принудительной циркуляции жидкости охлаждения используется циркуляционный насос поставляемый в комплекте со станком. Насос, прокачивая охлаждающую жидкость через герметичный контур охлаждения шпинделя, поддерживает необходимый уровень рабочей температуры, тем самым предотвращая пагубное воздействие тепловых нагрузок и последующий выход из строя самого шпинделя. |
| | ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ Для возможности плавного изменения частоты вращения электрошпинделя на каждый станок устанавливается частотный преобразователь (инвертер). Диапазон регулировки оборотов: 0 - 24 000 об/мин. |
| | ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позициониро- вание портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателя на ведущие шестерни, а также на ШВП передаётся посредством ременного редуктора, который в свою очередь обеспечивает необходимы коэффициент редукции и необходимое усилие. |
| | СТЕПДРАЙВЕРЫ Для управления шаговыми электродвигателями по осям X-Z и двигателем оси вращения установленные специализированные индивидуальные блоки управления (степдрайверы). Они преобразуют полученный сигнал от системы ЧПУ и передают импульсы непосредственно на шаговый электродвигатель. Данный станок укомплектован надежными степдрайверами компании «Leadshine». |

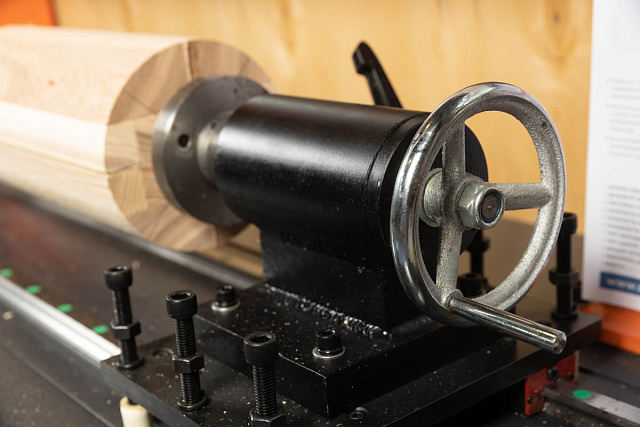

| | УПРАВЛЯЕМАЯ ОСЬ ВРАЩЕНИЯ Комплектуется приводным трёхкулачковым патроном и регулируемой задней бабкой. Задняя бабка имеет фиксирующую поверхность оснащенную шипами для надёжной фиксации заготовки и предотвращения её смещения при обработке. Перемещение задней бабки происходит вручную по линейным направляющим с фиксацией на заданном расстоянии. |
| | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ ПОДШИПНИКОВ Для удобства регламентного обслуживания каждый станок комплектуется централизованной системой смазки линейных подшипников, это существенно сокращает время затрачиваемое на обслуживание и увеличивает производительность. |
| | ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X-Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель с жидкостной системой охлаждения и ручной заменой инструмента (гайка-цанга) | 1 | Мощность: 3,0 кВт, обороты: 24 000 об/мин, цанга: ER 20 |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | 3,0 кВт |
| 3 | Система управления станком | 1 | Ручной пульт управления WEIHONG NK-105 (G2) *NC-studio для версии «E» (требуется системный блок, монитор, клавиатура и мышь) |
| 4 | Поворотное устройство с трехкулачковым патроном и регулируемой задней бабкой | 1 | |
| 5 | Шаговые электродвигатели осевого перемещения | 3 | |
| 6 | Призматические линейные направляющие (Тайвань) по осям X-Z (комплект) | 2 | |
| 7 | Шариковинтовая передача (Тайвань) по оси Z | 1 | |
| 8 | Косозубые передачи по оси X (комплект) | 1 | |
| 9 | Комплект защитных кабель-каналов по осям Х-Z | 1 | |
| 10 | Набор цанг и фрез для обработки древесины | 1 | ER20 |
| 11 | Набор гаечных ключей для обслуживания станка | 1 | |
| 12 | Электронасос для принудительной циркуляции охлаждающей жидкости в шпинделе | 1 | |
| 13 | Централизованная смазка подшипников | 1 | Ручное управление |
| 14 | Ящик с ЗИП | 1 | |
| 15 | Руководство пользователя | 1 | на русском языке |
