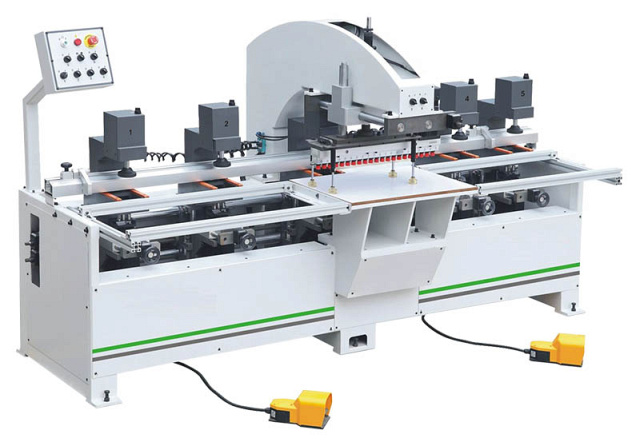

Станок сверлильно-присадочный для сверления отверстий под петли. Модель HD 5+1

Цена по запросу
Связь с ведущим специалистом

Количество шпинделей: 21 шт

Мощность: 5,5 кВт

Вес: 950 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель HD 5+1
Сверлильные головы 5 + 1 (21)
Размеры стола, мм 2720 х (380 - 670)
Максимальная глубина сверления, мм 50
Скорость вращения рабочих шпинделей, об/мин 2800
Мощность, кВт 5,5
Давление воздуха в системе, МПа 6 - 8
Вес, кг 950

НАЗНАЧЕНИЕ:

Станок предназначен для вертикального сверления гнезд под установку петель и отверстия под ручку за одну установку детали.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используются на мебельных предприятиях для присадки отверстий под фурнитуру на мебельные фасады и дверцы различного размера.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ (ОТВЕРСТИЯ ПОД ПЕТЛИ)

На каждом из 5 сверлильных суппортах установлено 3 шпинделя: один под чашечное сверло для высверливания гнезд под петли, и два под глухие сверла для крепления петель. Стандартный диаметр чашечного сверла – 35 мм, глухого сверла – 2 - 3 мм.

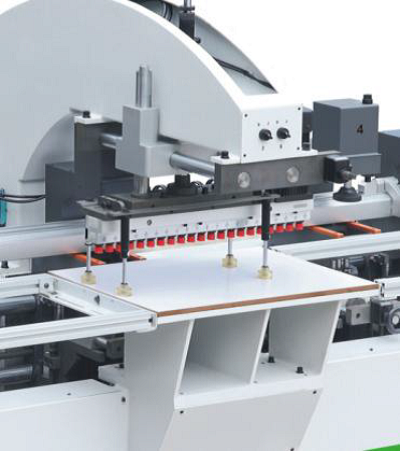

ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ (ОТВЕРСТИЯ ПОД РУЧКИ)

Сверлильно-присадочная суппорт для отверстий под ручки состоит из 21 шпинделя расстояние между шпинделями 32 мм. Четыре пневмоприжима надежно прижимает деталь к рабочему столу.

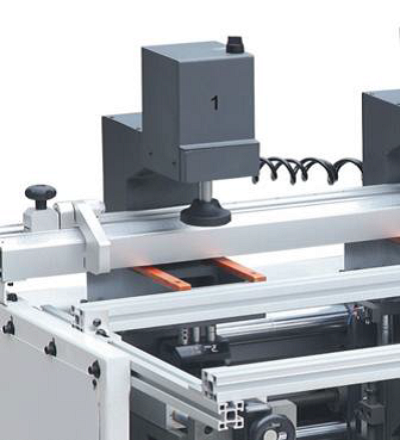

ПНЕВМОПРИЖИМЫ

Модель оборудована пять сверлильными суппортами под петли. К каждому суппорту установлен отдельный пневмоприжим для надежной фиксации детали.


ПЕРЕМЕЩЕНИЕ СУППОРТОВ

Перемещение суппортов в каждой рабочей зоне осуществляется вручную, по направляющим с помощью ходовых винтов. Таким образом задаётся расстояние между петлями на заготовке. Ходовые винты отличаются высокой износоустойчивостью и обеспечивают идеальную точность настройки расстояния между петлями.
