Количество шпинделей: 1 шт.
Макс. диаметр отверстия: 40 мм
Толщина листа: 6 - 80 мм
Вес: 7250 кг
НАЗНАЧЕНИЕ:

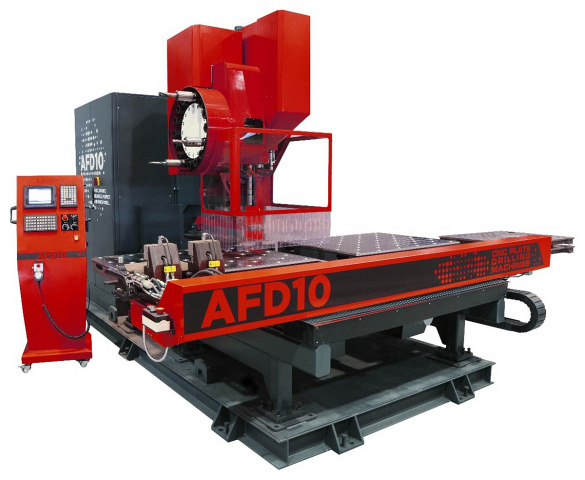

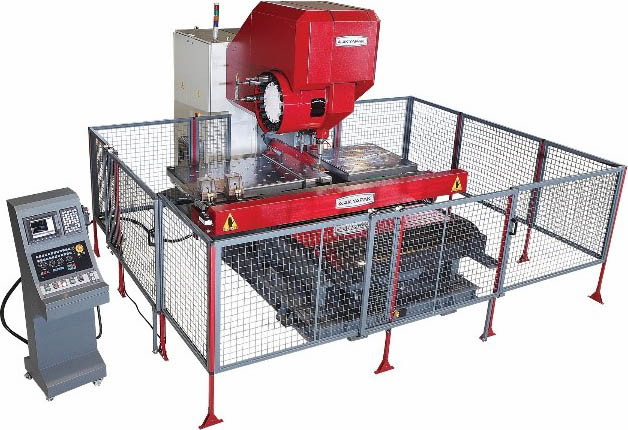

Современный сверлильный станок AFD предназначен для сверления, маркировки и нарезания резьбы в листовом металле. Он также выполняет фрезерование и удаление заусенцев. Станок AFD с ЧПУ для сверления в листовом металле способен сверлить пластины толщиной от 6 мм до 80 мм.
AFD полностью усовершенствован с ЧПУ управлением. Материалы перемещаются на специальных столах с шариками. Прочные гидравлические зажимные губки обеспечивают устойчивое и точное позиционирование материала с помощью первоклассного ЧПУ.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Производство металлоконструкций, автомобилестроение, судостроение, мебельное производство, рекламное производство и т.д.
СХЕМЫ ОБРАБОТКИ:
| 1. Сверление | 2. Фрезерование | 3. Нарезка резьбы | 4. Зенковка | 5. Маркировка | 6. Пластина |
 |  |  |  |  |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

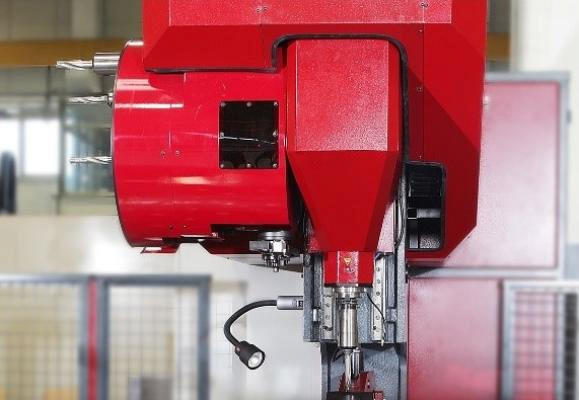

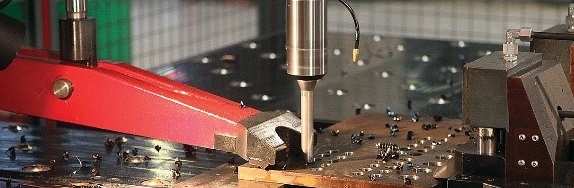

  | СВЕРЛИЛЬНАЯ УСТАНОВКА Сверлильный агрегат подходит для твердосплавных и U-образных сверл. Можно выполнить нарезание резьбы, зенковку, маркировку и базовое фрезерование. Вертикальное перемещение шпинделя осуществляется предварительно нагруженным шариковым винтом, который управляется сервоприводом и, следовательно, обеспечивается точное движение шпинделя. Скорость вращения шпинделя можно регулировать бесступенчато. Он приближается к пластине с максимальной скоростью подачи до тех пор, пока не достигнет безопасного расстояния от материала. Он уменьшается до требуемой скорости подачи на безопасном расстоянии, тем самым сокращая время цикла сверления. Пластина также поддерживается стабильной с помощью гидравлического зажимного оборудования, которое предотвращает перемещения в процессе сверления. |

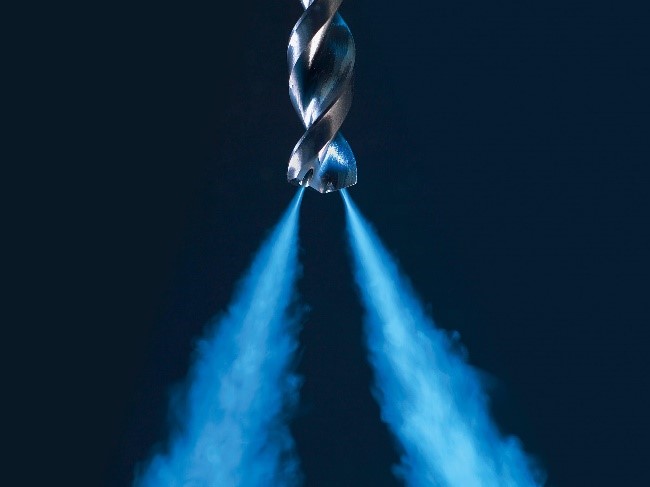

 | МИНИМАЛЬНОЕ КОЛИЧЕСТВО СМАЗКИ (MQL) MQL минимизирует воздействие на окружающую среду, используя 100% натуральную смесь на основе растительного масла и устраняя необходимость очистки охлаждающей жидкости. Почти сухая обработка позволяет машине перейти к следующей операции (сварка, маркировка и т.д.), не тратя времени на утилизацию охлаждающей жидкости. Предусмотрена система охлаждения объемом 5 литров для внутреннего охлаждения бурового инструмента и 2 литра смазки для установки станка. Дополнительные смазочные материалы также могут быть предоставлены по запросу (5 л или 25 л). |

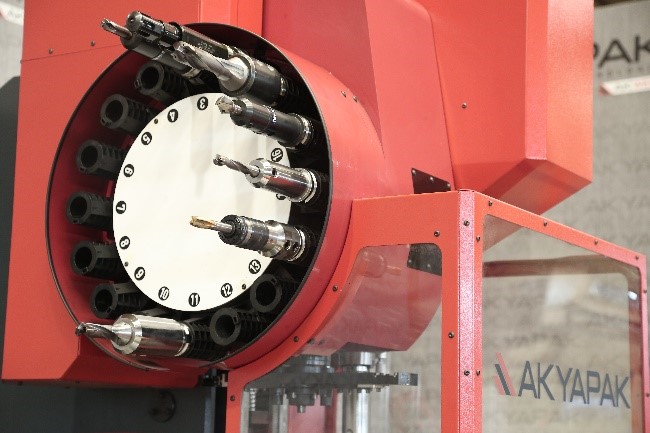

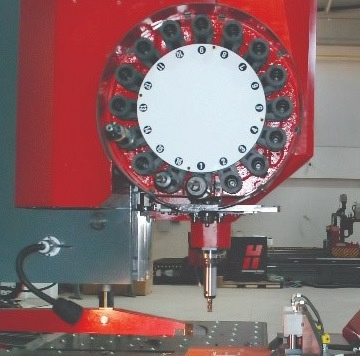

 | АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА (ATC) Предусмотрена автоматическая смена инструмента емкостью 16 инструментов. Система ATC позволяет машине быстро и автоматически менять инструменты –даже между различными процессами - что исключает ручное вмешательство и сокращает время простоя машины. |

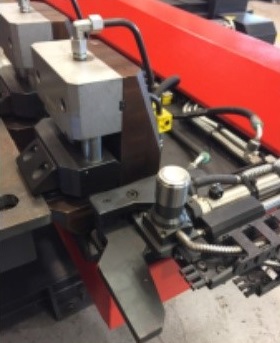

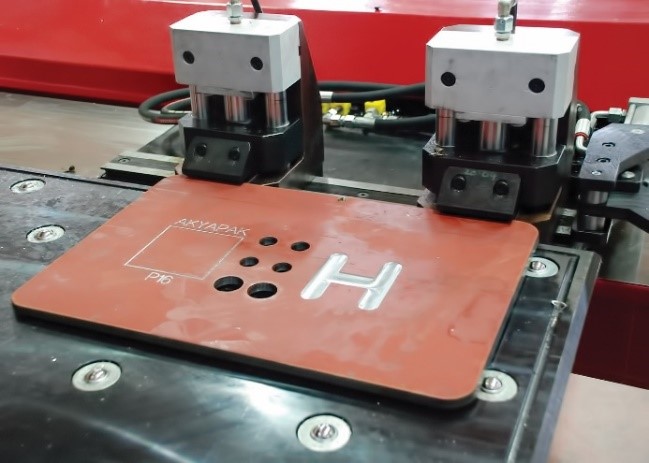

 | РЕГУЛИРУЕМЫЕ ГИДРАВЛИЧЕСКИЕ ЗАЖИМЫ AFD оснащен двумя регулируемыми гидравлическими зажимами для позиционирования пластин. Они перемещаются по осям x и y с помощью шариковых винтов с сервоприводом, которые обеспечивают точное позиционирование материала. Зажимы обеспечивают идеальный захват на пластинах, а расстояние между двумя зажимами регулируется сбоку, чтобы зажимать маленькие и большие пластины. |

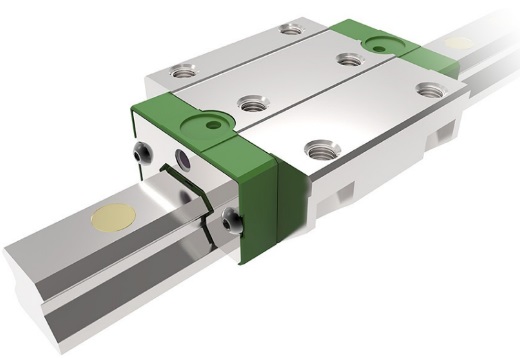

 | ДВИЖЕНИЯ ОСИ В осях движения используется роликовая линейная система наведения, обеспечивающая высокую жесткость и грузоподъемность. Эта система поддерживает все нагрузки и моменты со всех сторон. Эти компоненты выбираются из высококачественных продуктов INA - Schaeffler Group ® (Германия) или их эквивалентов. Точное позиционирование и высокая скорость подачи гарантируются с помощью шариковых винтов с серводвигателем. Компоненты выбираются из Atlanta ® (Великобритания), Schneeberger ® (Германия), WHM Herion ® (Германия) или их эквивалентов. |

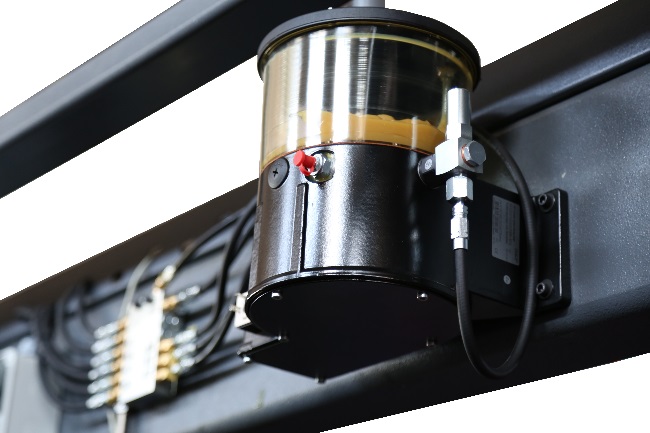

 | АВТОМАТИЧЕСКАЯ СМАЗКА Система смазки centeral состоит из насоса для смазки и главных и промежуточных распределителей. Точки смазки на станке, включая линейные направляющие, смазываются этой системой автоматически и периодически. Он рассчитан на сопротивление давлению масла 250 бар. Все подвижные компоненты работают плавно и имеют более длительный срок службы благодаря системе автоматической смазки. |

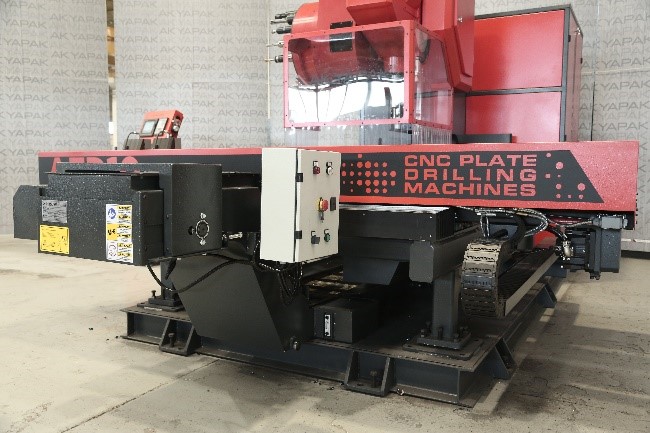

 | БЕЗОПАСНОСТЬ AFD окружен безопасностью в соответствии со стандартами безопасности. Зона бурения также закрыта защитным чехлом для защиты сотрудников от летящей стружки и смазочно-охлаждающих жидкостей, что обеспечивает более безопасную рабочую среду. Электрическая система имеет аварийную остановку на мобильном контроллере для немедленного отключения работы. |
 | ТРАНСПОРТЕР СТРУЖКИ Стружку, которая скапливается в машине во время сверлильных работ, можно утилизировать с помощью дополнительного конвейера для стружки. |

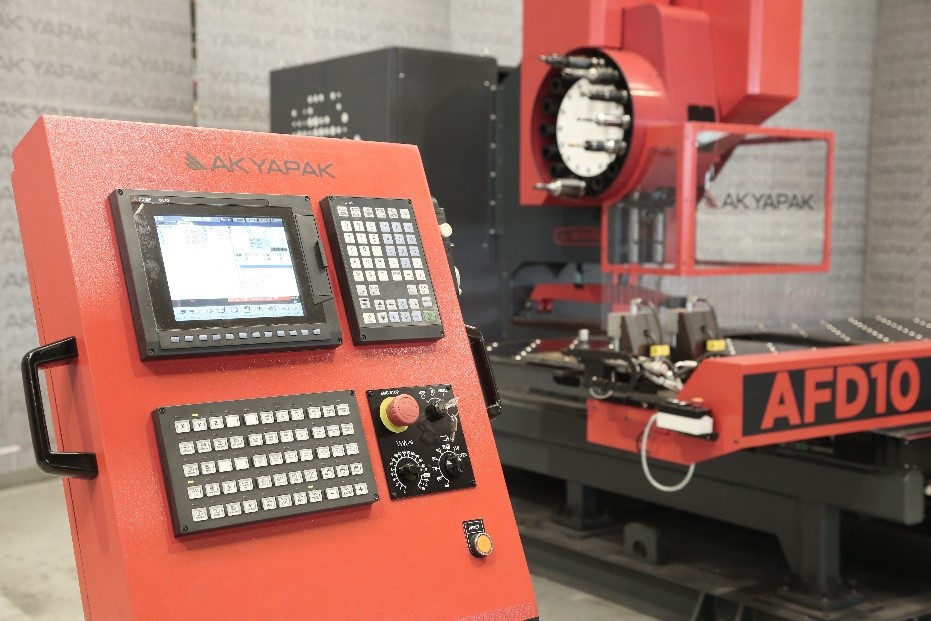

 | СИСТЕМА И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ЧПУ Предусмотрены опции контроллера Siemens или Mitsubishi. Положение детали в реальном времени отображается ЧПУ, и для обработки различных деталей может быть применено более ста различных смещений инструмента, что значительно сокращает время настройки. Управление становится проще с программным обеспечением Акпост. Mitsubishi M70 ЧПУ серии Mitsubishi M70V предлагает высокоуровневую функциональность ЧПУ в экономически выгодном пакете. Резко сокращается время цикла, сохраняя при этом высокую точность и высокую скорость. Сокращенное время установки с удобной работоспособностью. Универсальные функции, установленные в компактном блоке. Имеющиеся языки: Турецкий, Английский, Немецкий, Французский, Итальянский, Испанский, Традиционный/Упрощенный Китайский, Японский, Корейский, Португальский, Голландский, Шведский, Венгерский, Русский, Чешский. Siemens Sinumerik 828D SINUMERIK CNC solutions всегда предоставляет компаниям, эксплуатирующим станки, оптимальное решение для удовлетворения их конкретных требований. Будь то для отдельных деталей или массового производства – основные или сложные заготовки. Имеющиеся языки: Турецкий, Английский, Немецкий, Французский, Итальянский, Испанский, Традиционный/Упрощенный Китайский, Корейский, Португальский. |

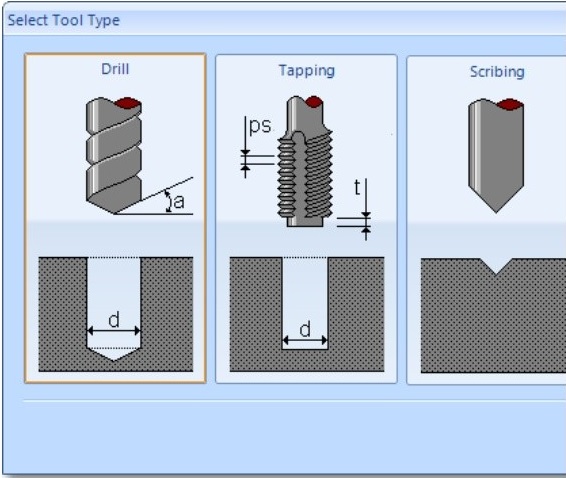

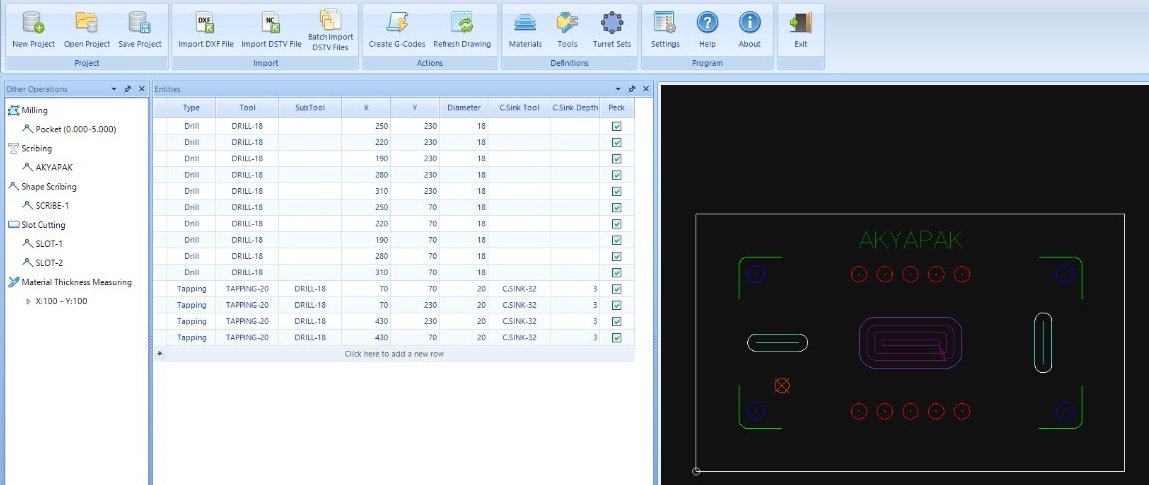

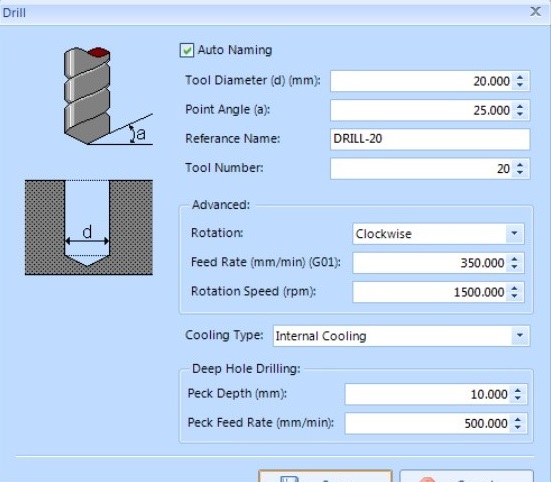

   | AKPOST PROGRAMMING SOFTWARE АКПОСТ ПРОГРАММИРОВАНИЯ Акпост-это специальная программа для генерации G-кодов для А / М фар, разработанный инженерами Akyapak. АКПОСТ совместим с Mitsubishi и контроллеры Siemens. Файлы DXF и DSTV могут быть импортированы в программу. Akpost обеспечивает удобный интерфейс и простоту использования, так что даже неопытный оператор может научиться и начать работу за короткое время. Онлайн-поддержка может быть предоставлена инженерами Akyapak через программное обеспечение для онлайн-подключения. Инженеры могут контролировать машину и анализировать данные в режиме онлайн, и таким образом проблемы могут быть решены легко и быстро. Для подключения требуется Широкополосное подключение к интернету. Линия Ethernet должна быть предоставлена заказчиком туда, где установлена машина. |

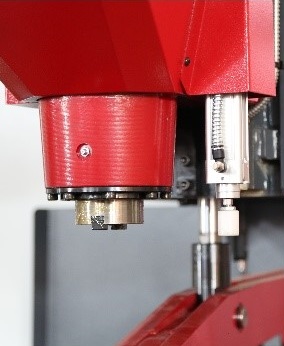

  | АВТОМАТИЧЕСКОЕ ИЗМЕРЕНИЕ ИНСТРУМЕНТА И МАТЕРИАЛА Длина инструмента измеряется автоматически с помощью сенсорного датчика, установленного на зажимном узле. Материал также измеряется автоматически с помощью измерительного зонда, установленного на буровой установке. Эта функция еще больше экономит ваше время и повышает безопасность. |

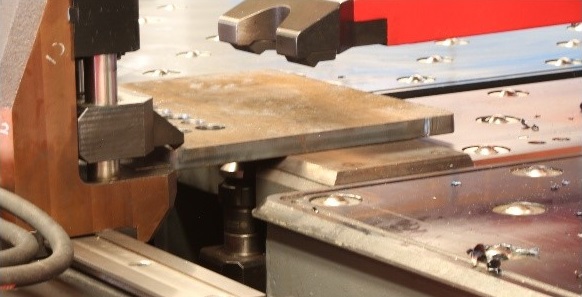

   | НИЖНИЙ БЛОК ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ Этот блок помещен под обрабатываемой областью в одной оси с сверлильным блоком. Инструмент перемещается вверх и удаляет заусенцы с помощью зенковочного инструмента. |

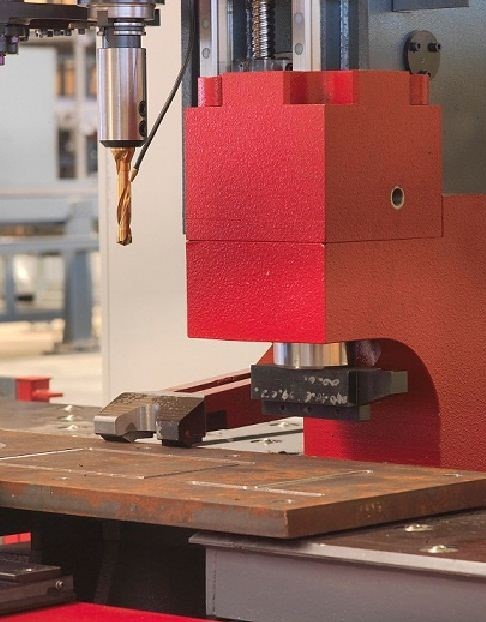

 | C-TYPE MАРКИРОВКА Предусмотрен вертикальный гидравлический маркировочный блок, расположенный рядом с корпусом. На катридже доступно 8 символов, включая буквы или цифры. Он давит на материалы с гидравлическим давлением и устанавливается через программу. Маркировка предоставляется по запросу. Результаты маркировки имеют высокое читабельное качество даже после покраски или взрывных процессов. Доступны два различных варианта инструмента. |
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Все критические электрические компоненты, используемые в системе, такие как термические, контакторные, релейные и т.д., выбираются высококачественными продуктами известных брендов. Все компоненты и драйверы находятся при постоянной температуре в электрическом корпусе со стандартным кондиционером. | |
| CE И МЕЖДУНАРОДНЫЕ СТАНДАРТЫ Все машины для обработки пластин Akyapak соответствуют требованиям CE и соответствуют следующим международным стандартам. Соответствующие директивы и приложения: Директива по машиностроению 2006/42/AT/приложение VIII, Директива по низковольтному оборудованию 2014/35/EU. Cоответствующие стандарты:
| |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| AFD сверлильный станок с ЧПУ | |
| Сверлильная установка | |
| Защитное ограждение | |
| MQL охлаждающее масло | |
| 16-автоматическая станция смены инструмента | |
| Регулируемые гидравлические зажимы | |
| Автоматическая смазка | |
| Транспортер стружки | |
| Mitsubishi Mitsubishi M70 или Siemens Sinumerik 828D (на выбор) |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| Автоматическое измерение инструмента и материала | |
| Нижний блок для снятия заусенцев | |
| Блоки для маркировки | |
| Стартовый набор инструмента | |
| Удаленная диагностика |

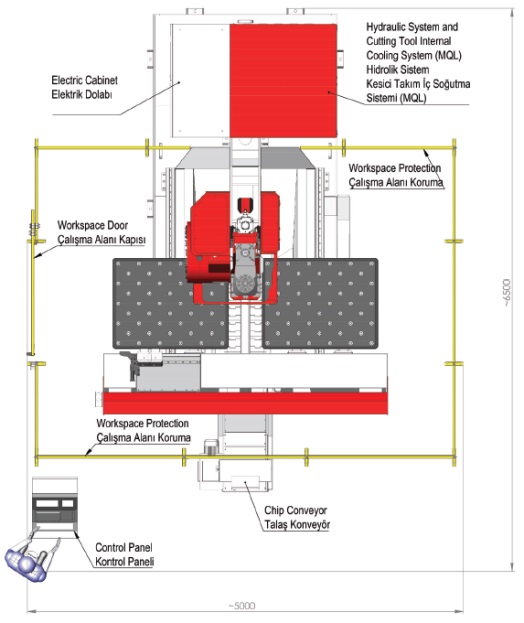

СХЕМА РАСПОЛОЖЕНИЯ:
