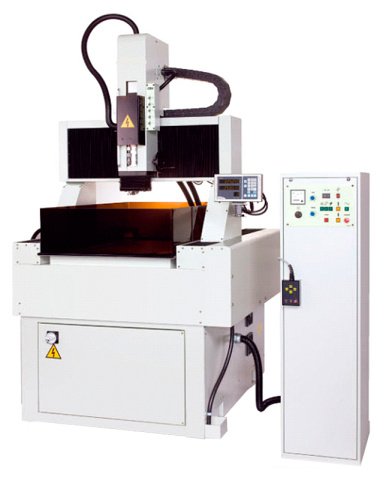

Супердрель CHMER. Модель CM-H86A

Супердрель CHMER. Модель CM-H86A
  • Производитель: CHMER

    Страна: Тайвань

  • Макс. размер заготовки: 700 x 950 x 310 мм

    Макс. вес заготовки: 150 кг

    Тип управления осями: X,Y, Z – контроллер

    Вес: 2000 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

"Супердрели" позволяют получать отверстия значительно быстрее традиционных методов, а также "сверлить" там, где получение отверстий в твердых металлах механическими способами практически невозможно.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах.



Детали аэрокосмической промышленности



Порошковая керамика ZrO2



Углеродистая сталь большой толщины



Отверстие подачи СОЖ в метчике



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Поиск кромки и центра отверстия для наладки станка за 2 минуты;
  • Управление при помощи 99 встроенных режимов (S-кодов) позволяет обучить работе на станке за 1 день оператора, даже без опыта работы на электроэрозионном станке;
  • Применение лицезированных технологий Sodick (Япония).



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПОЛУЧЕНИЕ ОТВЕРСТИЙ НЕБОЛЬШОГО ДИАМЕТРА В РАЗЛИЧНЫХ МАТЕРИАЛАХ

В том числе закаленных сталях и твердых сплавах, с глубиной до 10 диаметров.

ПРИМЕНЕНИЕ В КАЧЕСТВЕ ДИЭЛЕКТРИКА ДИСТИЛЛИРОВАННОЙ ВОДЫ

Простота и экономичность в эксплуатации и обслуживании.

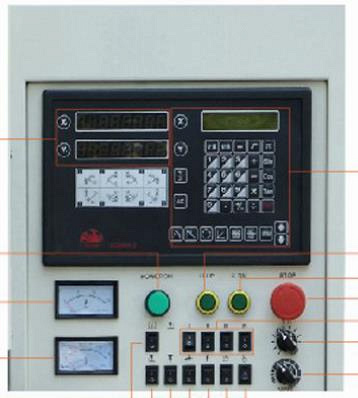

УЦИ ПО 3-М ОСЯМ

Высокая точность обработки.
ВЫСОКИЙ КОНТРОЛЬ КАЧЕСТВА ОБОРУДОВАНИЯ

Надежность и высокая точность станков.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ШПИНДЕЛЬ ER
ЛАТУННЫЕ ТРУБКИ (ЭЛЕКТРО-ИНСТРУМЕНТЫ) Ø0,5 x 400 x 10 ММ

Латунные электроды с отверстием для подачи СОЖ.
ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ

Защита от разбрызгивания СОЖ.

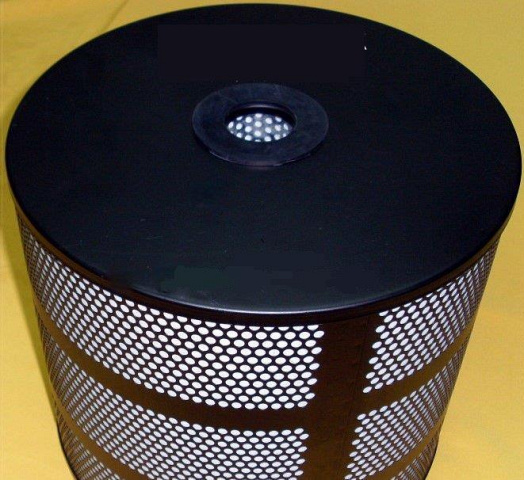

ФИЛЬТР

Увеличивает срок службы СОЖ, улучшает качество обработки.
НАПРАВЛЯЮЩАЯ ДЛЯ ЭЛЕКТРОД-ИНСТРУМЕНТА Ø1,0 ММ
ЛАТУННЫЕ ТРУБКИ (ЭЛЕКТРО-ИСНТРУМЕНТЫ) Ø1,0 x 400 x 10 ММ
РЕЗИНОВЫЕ УПЛОТНИТЕЛИ Ø1,0 ММ - 3 ШТ.
НАПРАВЛЯЮЩАЯ ДЛЯ ЭЛЕКТРОД-ИНСТРУМЕНТА Ø0,5 ММ
РЕЗИНОВЫЕ УПЛОТНИТЕЛИ Ø0,5 ММ - 3 ШТ.
ПРОМЫВОЧНОЕ СОПЛО
ФИЛЬТРЫ
КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

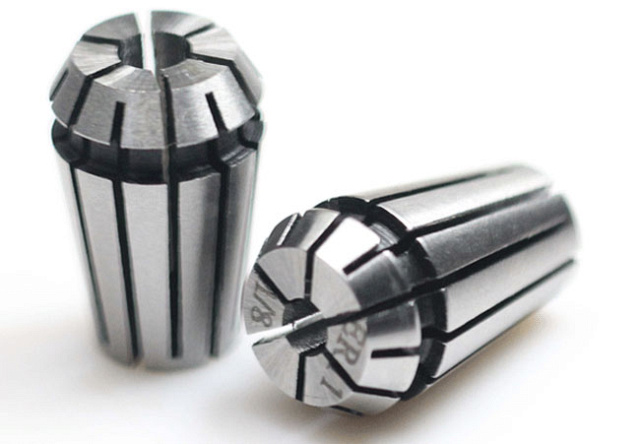

ЦАНГИ ДЛЯ ER ШПИНДЕЛЯ
ВЫСОКОТОЧНЫЙ ПАТРОН ER 0,5  - 3,0 ММ
БУМАЖНЫЙ ФИЛЬТР (1 КОРОБКА)
Модель CM-H86A
Максимальный размер заготовки, мм 700 x 950 x 310
Максимальный вес заготовки, кг 1500
Перемещения стола X, мм 600
Перемещения стола Y, мм 800
Перемещение по оси Z, мм 340
Диаметр электрод-инструмента Ø 0,2 - 3,0
(опционально Ø 0,2 - 6,0)
Максимальная длина электрод-инструмента, мм 400
Расстояние между поверхностью направляющей
для электрод-инструмента и поверхностью рабочего стола, мм
155 - 310
Объем рабочей жидкости, л 16 x 2
Тип рабочей жидкости Вода
Источник импульсов
Потребляемая мощность, кВт 3
Элементная база МОП-транзисторы
Максимальная сила тока, А 25
Количество возможных режимов обработки (по току), шт. 8
Количество возможных режимов обработки (по ширине импульса), шт. 10
Габаритные размеры:
Длина, мм 1200
Ширина, мм 1450
Высота, мм 2160
Вес, кг 2000
