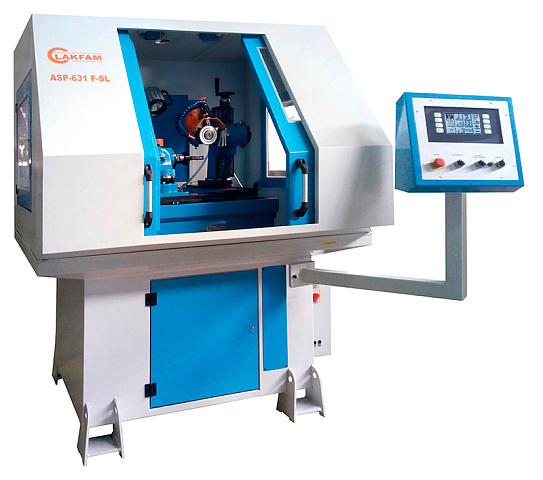

Автоматический универсальный заточной станок с ЧПУ LAKFAM. Модель ASP-631F SL

Автоматический универсальный заточной станок с ЧПУ LAKFAM. Модель ASP-631F SL
  • Производитель: Lakfam

    Страна: Польша

  • Макс. Ø насадочного инструмента: 250 мм

    Макс. Ø концевых фрез: 26 мм

    Мощность: 1,1 кВт

    Вес: 540 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Максимальный наружный Ø насадного инструмента, мм

250
Ø хвостовика концевого инструмента, мм 2 - 26

Продольное перемещение заточного стола, мм

350

Поперечное перемещение заточного стола, мм

250
Максимальное расстояние между центрами, мм 300

Угол наклона шлифовального круга (от горизонтальной оси), °

± 45°

Максимальный Ø шлифовального круга, мм

125 × 20

Частота вращения шлифовального круга, об/мин

3574

Напряжение питающей сети, В

380

Мощность электродвигателя шлифовального круга, кВт

1,1
Габаритные размеры:
Длина, мм 1500
Ширина, мм 1250
Высота, мм 1900
Вес, кг 540

НАЗНАЧЕНИЕ:

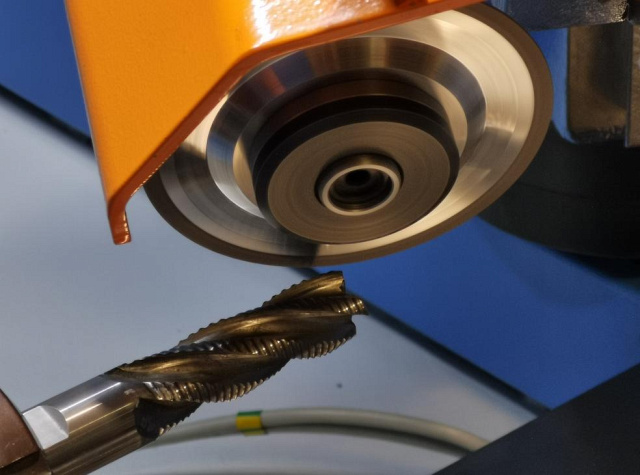

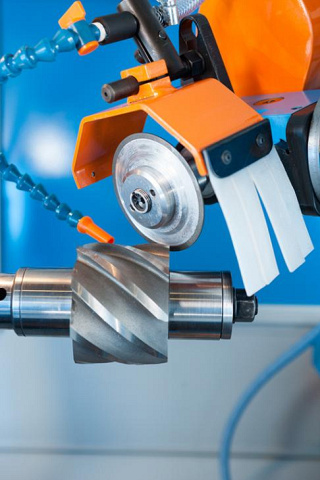

Автоматический станок с ЧПУ предназначен для заточки фрез (концевых и насадных), применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется, для металлообрабатывающих и деревообрабатывающих (мебельных и столярных комбинатов), использующих насадные и концевые фрезы с прямой и/или спиралевидной формой.

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (РАБОЧЕГО СТОЛА)

Осуществляется за счет электропривода:

  • обеспечивается плавность перемещения заточного стола и процесса заточки;
  • исключает влияние человеческого фактора;

Ход стола регулируется при помощи электромагнитных датчиков:

  • это значительно экономит время заточки и увеличивает производительность станка.

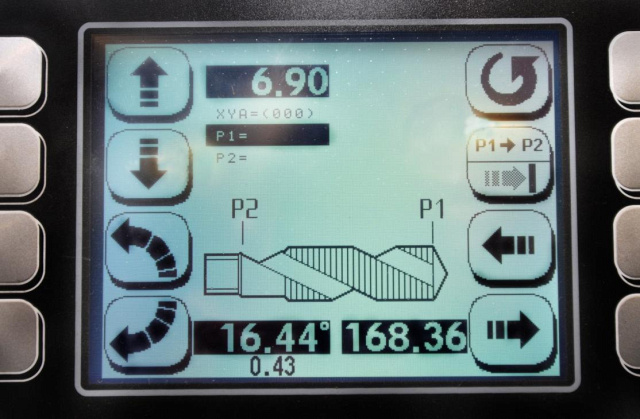

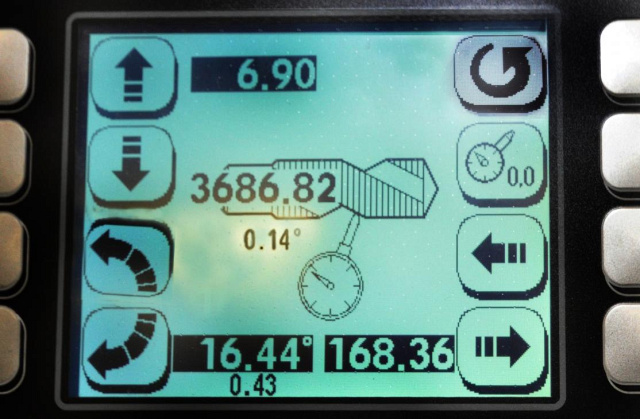

ПАНЕЛЬ УПРАВЛЕНИЯ

Позволяет осуществлять все рабочие функции.

Процесс заточки управляется при помощи микропроцессора

С панели управления задается все параметры заточки

  • количество зубьев инструмента (шаговый двигатель);
  • количество проходов (двойных циклов);
  • припуск на съем с изношенной грани инструмента (шаговый двигатель).

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

ДЕЛИТЕЛЬНАЯ ГОЛОВКА ТИП  МТ5

Позволяет устанавливать инструмент массой до 15 кг, без использования заднего поддерживающего центра (пиноли).

Максимальная длина заточки 150 мм (стандарт) / 350 мм (опция).

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА

Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

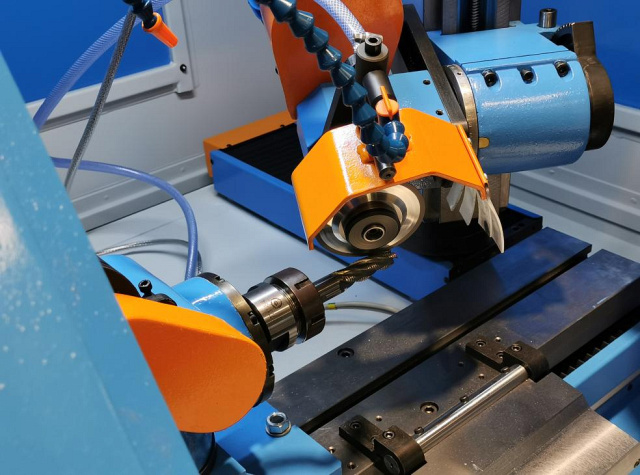

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Система подачи охлаждающей жидкости позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая тем самым время его заточки предотвращая попадание абразивной пыли в дыхательные органы оператора-заточника

БАК ДЛЯ СОЖ

Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

СИСТЕМА ФИЛЬТРАЦИИ СОЖ

Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки.

Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

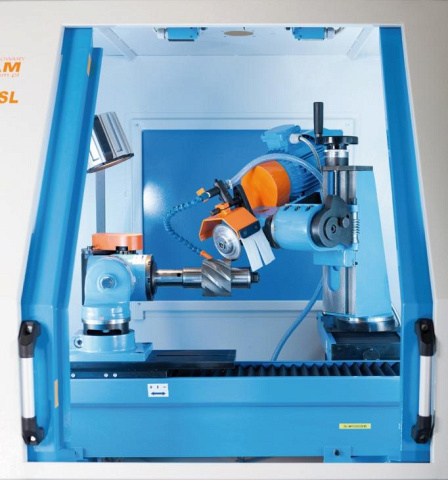

ЗАЩИТНАЯ ГЕРМЕТИЧНАЯ КАБИНА

Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения.

Защитная кабина обеспечивает:

  • безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
  • чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);
  • полную автоматизацию работы.

ИНВЕРТОР

Позволяет регулировать частота вращения.

Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC.

ОПРАВКИ ДЛЯ НАСАДНОГО ИНСТРУМЕНТА

Оправки имеют коническую зажимную часть тип конуса MT5.

Диаметр и длина оправки указывается при заказе.

ЗАДНИЙ ПОДДЕРЖИВАЮЩИЙ ЦЕНТР (ПИНОЛЬ)

Позволяет затачивать инструмент весом более 15 кг.

Задний центр позволяет настраивать соосность затачиваемого инструмента относительно шлифовального круга и исключает преждевременный износ делительной головки с оправкой, что гарантирует максимальное качество заточки на протяжении длительного эксплуатационного периода времени.

БЫСТРОСМЕННЫЙ 6-ТИ КУЛАЧКОВЫЙ ПАТРОН ДЛЯ ДЕЛИТЕЛЬНОЙ ГОЛОВКИ МТ5

Позволяет устанавливать концевой инструмент с цилиндрическими и коническими (при помощи переходника) хвостовиками.

ЦАНГОВЫЙ ПАТРОН ДЛЯ ДЕЛИТЕЛЬНОЙ ГОЛОВКИ МТ4

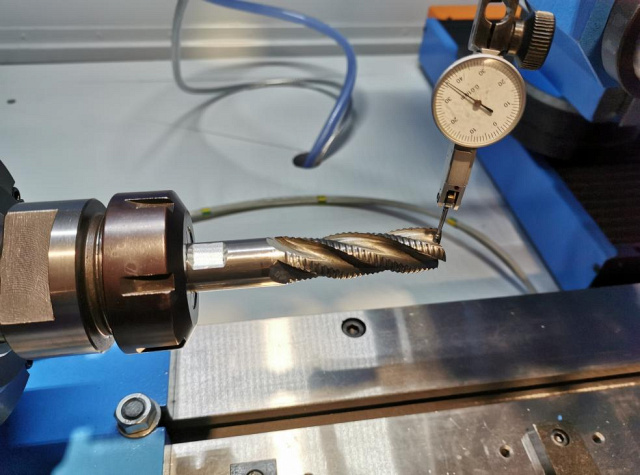

Цанговый патрон (тип цанги ER40) – позволяет устанавливать концевой инструмент с цилиндрическими хвостовиками.

НАБОР ЦАНГ ER40 И ER20 И ПЕРЕХОДНИК ПОД ЦАНГУ ЕR 20

Под различные диаметры хвостовика для фиксации концевого инструмента (тип, диаметр и количество цанг указывается при заказе).

АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ИНСТРУМЕНТА

Алмазные круги применяются для заточки и доводки инструмента из твердого сплава.

Эльборовые (боразоновые) круги применяются для заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество и тип кругов указываются при заказе.

КОНЦЕНТРАТ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (СОЖ)

Поставляется в канистрах емкостью 20 л.

При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.
