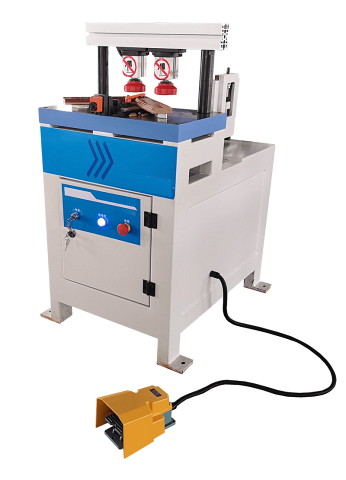

Станок сверлильный для шкантов в заготовках рамочных фасадов под 45 и 90 градусов. Модель JS-11 MAXI

Цена по запросу
Связь с ведущим специалистом

Частота вращения сверлильной группы:

2870 об/мин

Макс. высота заготовки: 40 мм

Мощность электродвигателя: 1,1 кВт

Вес: 165 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены
Модель MDM MAXI
Наибольшая высота обрабатываемой заготовки, мм 40
Мин - макс. ширина обрабатываемой заготовки, мм 30 - 100
Макс. глубина сверления, мм 50
Частота вращения сверлильной группы, об/мин 2870
Мощность электродвигателя, кВт 1,1
Электрооборудование, В/Гц 380 / 50
Габаритные размеры:
Длина, мм 1100
Ширина, мм 600
Высота, мм 1100
Вес, кг 165

НАЗНАЧЕНИЕ:

Станок предназначен для сверления несквозных отверстий под шканты для последующего скрепления рамочных профилей на шканты.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных фасадов, и других столярных изделий.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

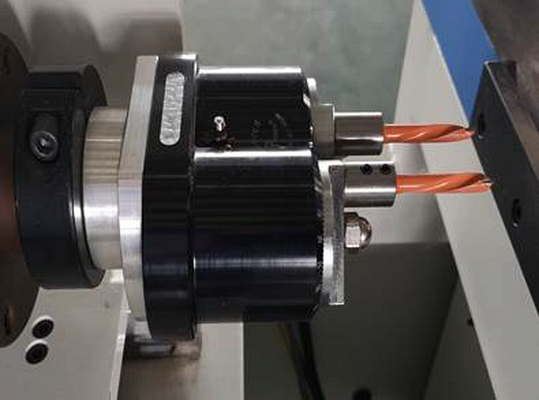

СВЕРЛИЛЬНАЯ ГРУППА

Для горизонтального сверления на станке установлена сверлильная голова с регулируемым межосевым расстоянием между сверлами, что дает возможность засверливать шканты на профилях различной ширины на оптимальном расстоянии друг от друга.

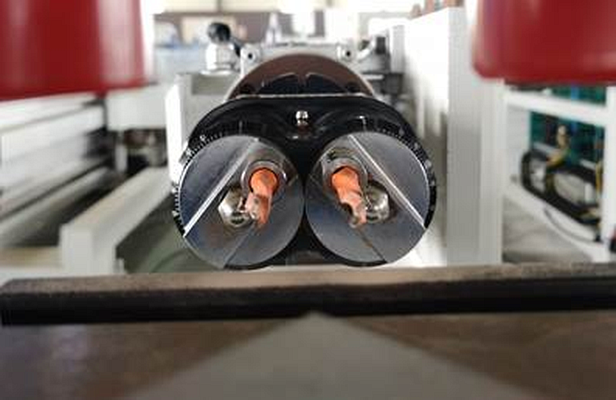

РЕГУЛИРОВКА МЕЖОСЕВОГО РАССТОЯНИЯ

Сверлильная голова сконструирована таким образом, чтобы легко и удобно изменять межосевое расстояние между сверлами в зависимости от ширины профиля.

НАПРАВЛЯЮЩИЕ СВЕРЛИЛЬНОГО УЗЛА

Рабочая голова закреплена на массивной литой опорной площадке, перемещение осуществляется по картриджным призматическим направляющим. Эта конструкция гарантирует исключительную точность позиционирования сверл, и долговечность всей конструкции.

ПРОМЫШЛЕННЫЙ ШПИНДЕЛЬ

На станке установлен промышленный шпиндель напряжением 380 В с 3-х фазным безщеточным двигателем. Ресурс станка в десятки раз превышает срок эксплуатации бытовых станков.

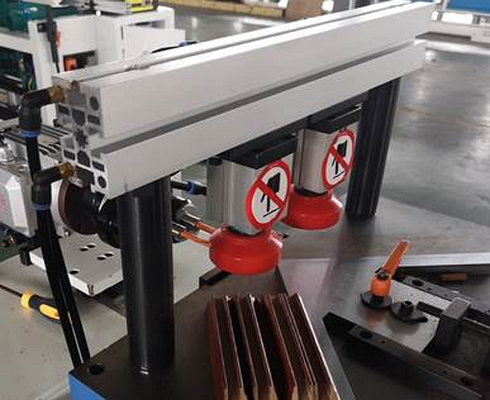

ПНЕВМО-ПРИЖИМЫ

Для надежной фиксации заготовок на станке на алюминиевой раме большого сечения установлены два пневмо-прижима. Жесткость конструкции полностью исключает сдвиг и смещение профилей во время сверления даже при больших динамических нагрузках.

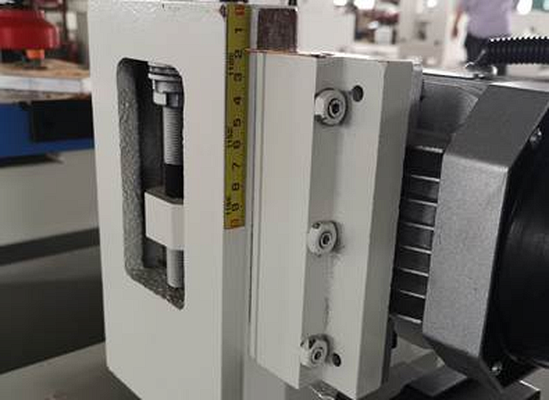

РЕГУЛИРОВКА ПО ВЫСОТЕ

Простая и удобная регулировка по высоте сверления позволяет быстро перенастроить станок в зависимости от толщины профиля.

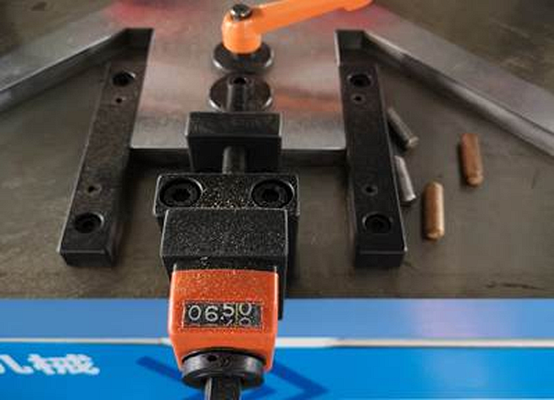

РЕГУЛИРОВКА ПОЗИЦИОНИРОВАНИЯ ОПОРНОЙ ЛИНЕЙКИ

В зависимости от ширины профиля опорная линейка имеет счетчик для быстрой и точной регулировки с винтом с мелкой резьбой, это гарантирует позиционирование с точностью до 0,1 мм.

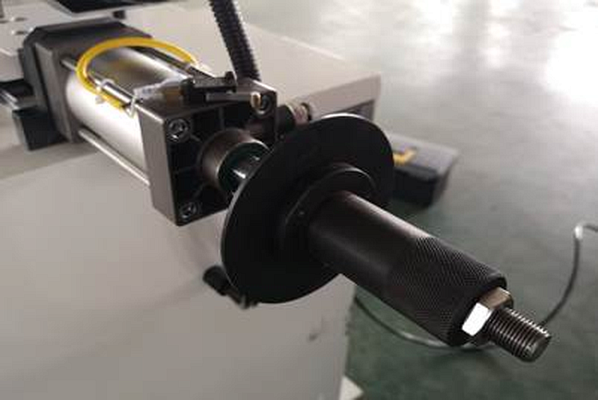

РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ

Станок имеет удобную регулировку глубины сверления по средством ограничивающего винта с задней стороны шпинделя. Простая и удобная система регулировки с фиксацией позволяет легко и точно забазироваить  устройство на заданной глубине сверления.
