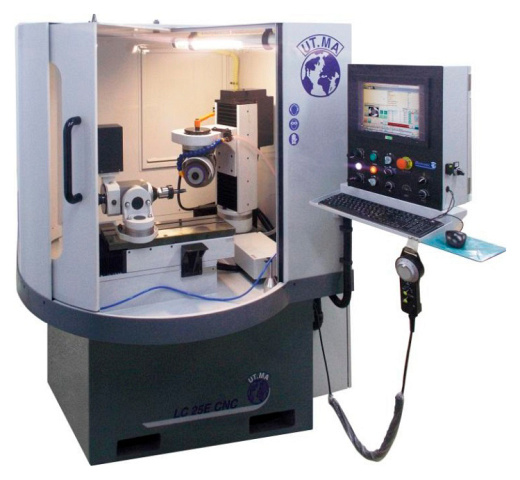

Автоматический универсальный заточный станок с ЧПУ UT.MA. Модель LC25E CNC

Автоматический универсальный заточный станок с ЧПУ UT.MA. Модель LC25E CNC
  • Производитель: UT.MA

    Страна: Италия

  • Макс. диаметр насадных фрез: 250 мм

    Макс. диаметр концевых фрез: 25 мм

    Макс. диаметр сверл: 25 мм

    Мощность: 1,1 кВт

    Вес: 1000 кг


Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

Вы выбрали: Автоматический универсальный заточный станок с ЧПУ UT.MA. Модель LC25E CNC

Заказать лизинговый расчёт

Вы выбрали: Автоматический универсальный заточный станок с ЧПУ UT.MA. Модель LC25E CNC

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Заточной станок с ЧПУ предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов. Станок позволяет затачивать все виды осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, строгальные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок является универсальным и рекомендуется для металлообрабатывающих и деревообрабатывающих производств. Станок позволяет с высокой точностью затачивать следующий инструмент:

металлорежущий инструмент:

  • насадные фрезы с прямыми и косыми зубьями, торцевые фрезы;
  • червячные фрезы;
  • концевые пазовые и шпоночные фрезы (прямые и конические);
  • концевые спиральные фрезы (прямые и конические);
  • сверла, ступенчатые сверла, зенкера, зенковки и т. п.

дереворежущий инструмент:

  • насадные прямые и профильные фрезы;
  • концевые прямые и профильные фрезы;
  • концевые спиральные фрезы;
  • сверла, зенковки и т. п.

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

LC35E CNC UT.MA

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м).

LC35E CNC UT.MA

В станке LC25E CNC подвижные оси – X, Y, Z, A являются электронными , что гарантирует безошибочное перемещение каретки и поворот делительной головки, таким образом обеспечивается повторяемость заточки на протяжении всего срока эксплуатации.

LC35E CNC UT.MA

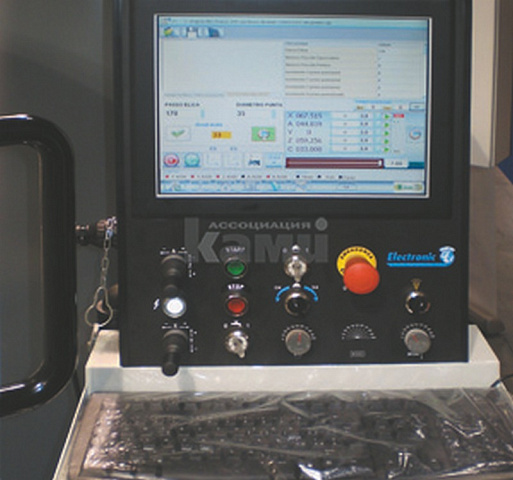

Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора.

C ПУ задается программа заточки, вводятся форма зубьев и параметры инструмента – диаметр, количество зубьев, углы, длина (высота) и т. п. Также задаются параметры заточки – скорость, съем, количество черновых и финишных проходов и т. п.

LC35E CNC UT.MA

Количество зубьев в момент заточки отображается на дисплее и отсчитывается в обратном порядке. По завершению процесса, рабочий цикл останавливается и срабатывает сигнальная лампа (система оповещения). Параметры заточки и индикация рабочего процесса отображаются на ЖК дисплее.

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

LC35E CNC UT.MA

Встроенный компьютер позволяет запоминать и воспроизводить из памяти программы заточки. При необходимости в память компьютера можно внести любую программу заточки при помощи USB ключа.

LC35E CNC UT.MA

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки.

Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки).

Максимальная длина заточки 180 мм (стандарт).

LC35E CNC UT.MA

В комплекте со станком поставляются оправки:

D = 25,4 мм – 1 шт., D = 40 мм – 1 шт., D = 50 мм – 1 шт.

Трехкулачковый / цанговый патрон – 1 шт.

Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм).

LC35E CNC UT.MA

Делительная головка Оснащена сервоприводом, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет сервопривода достигается максимальная точность при повороте инструмента (фрезы) на зуб.

LC35E CNC UT.MA

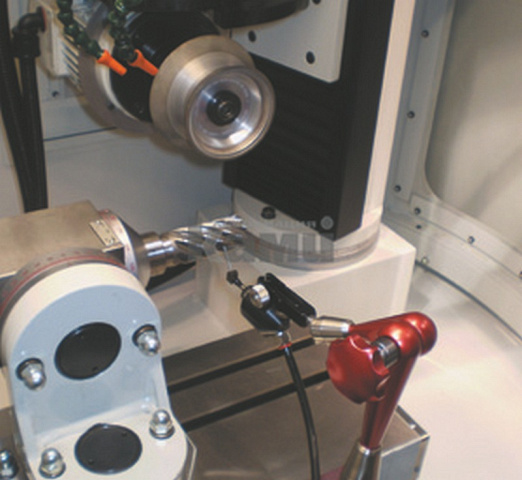

Станок имеет автоматическую, при помощи электронного щупа систему настройки первого зуба пилы, т.е. нулевой точки – это значительно экономит время заточки, добавляет удобства в обслуживании станка, снижает влияние человеческого фактора. Растет производительность станка и качество заточки инструмента.

Данное устройство также позволяет вычислять спираль (угол и траекторию заточного круга) при заточке концевого и насадного спирального инструмента

LC35E CNC UT.MA

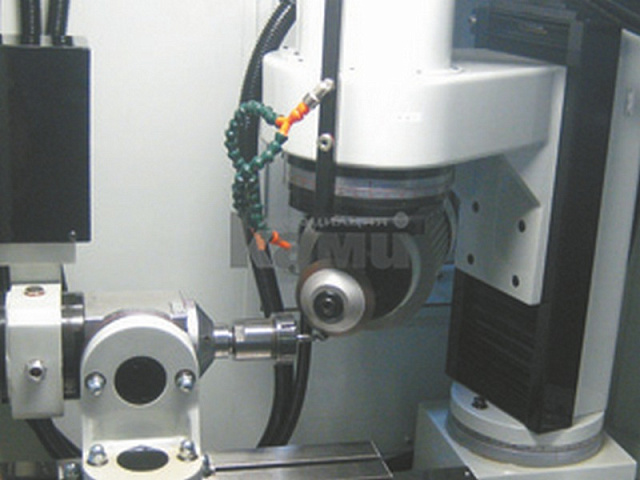

Поперечное перемещение заточного узла осуществляется за счет сервопривода – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,001 мм.

LC35E CNC UT.MA

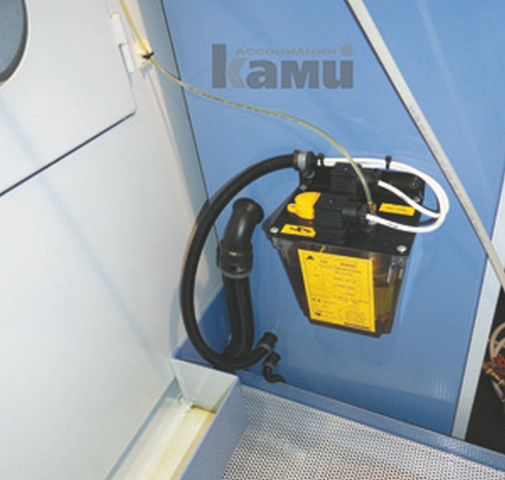

Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте.

Во время смазки не требуется остановка станка (рабочего стола).

LC35E CNC UT.MA

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

LC35E CNC UT.MA

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Бак оснащен системой фильтрации СОЖ.

Емкость бака около 60 литров.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


Станок оснащен более мощной делительной головкой тип ISO 50 (взамен MT4) – позволяет устанавливать инструмент массой до 15 кг, без использования заднего поддерживающего центра (пиноли).

Встроенная автоматическая система пожаротушения. Принцип системы заключается в автоматическом отключении электропитания и срабатывании огнетушителя в случае появления задымления или пламени. Пена огнетушителя подается внутрь кабины станка. В момент срабатывания системы включается красный световой аварийный сигнал, извещающий об опасности.

Данная система устанавливается на станок при изготовлении и не может поставляться в виде отдельной опции.


Автоматическая система очистки масла или водосмешиваемой СОЖ за счет фильтрующих элементов. Данная система позволяет эксплуатировать станок в непрерывном режиме.

Благодаря этой системе не требуются регулярные остановки станка для замены масла или СОЖ, тем самым снижается время на его техобслуживание – это уменьшает их расход и увеличивает производительность данного станка.

Опционально станок оснащается моторизированной головкой для осуществления кругло-шлифовальных работ, а также для заточки дисковых ножей.

Данное устройство устанавливается на рабочий стол станка взамен стандартной делительной головки MT4 и оснащено регулировкой частоты вращения от 0 до 400 об/мин.
