Китай
Длина ножей: 60 - 700 мм
Мощность: 1,5 кВт
Вес: 250 кг
• Длина ножей 700 мм
• Заточка одновременно 4 ножей
• Регулировка хода заточного узла
• Ограничители хода каретки
• Заточка с использованием СОЖ

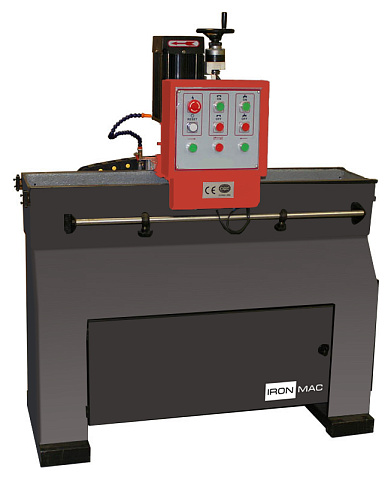

Модель
701A
Длина строгальных ножей, мм
60 - 700
Размеры шлифовального круга, мм
150 х 32 х 50
Мощность, кВт
1,5
Габаритные размеры:
Длина, мм
680
Ширина, мм
1130
Высота, мм
1250
Масса, кг
250
НАЗНАЧЕНИЕ:
Станок предназначен для заточки строгальных ножей по задней грани, одновременно 4 ножа.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА Литая ванна из чугуна обеспечивает необходимую жесткость и виброустойчивость станка, что гарантирует высокую точность заточки инструмента. |

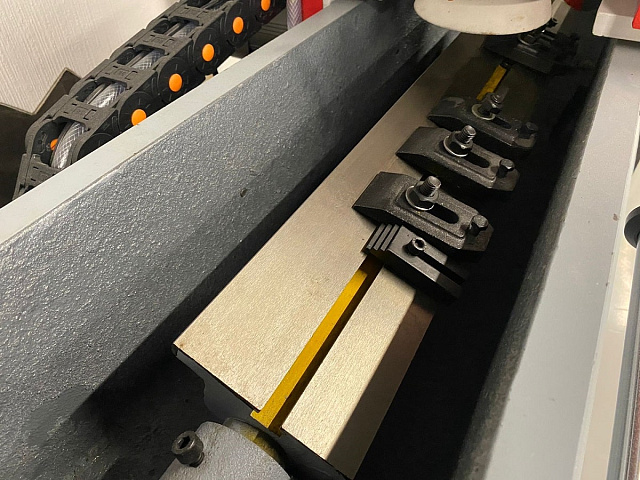

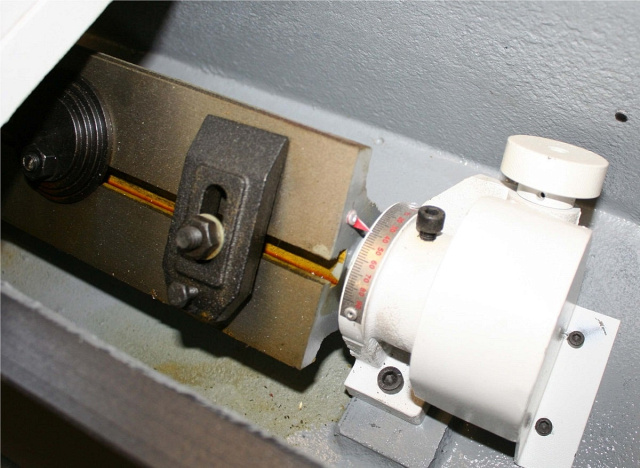

| | ПАКЕТНАЯ ЗАТОЧКА Станок позволяет осуществлять пакетную заточку – одновременно 4 ножа, это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. Позиционирование ножей осуществляется за счет эксцентриковых упоров и прижимов. |
| | НАПРАВЛЯЮЩИЕ Литые направляющие являются частью станины и обеспечивают необходимую точность при заточке строгальных ножей. Лента для направляющих имеет систему натяжения, гарантируется плавное перемещение каретки без дробления. |

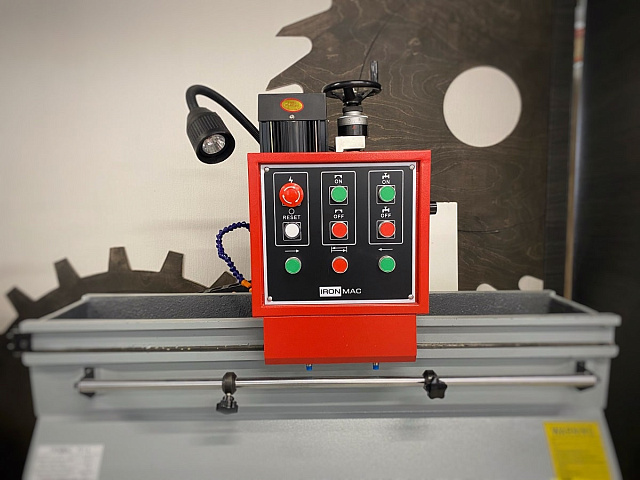

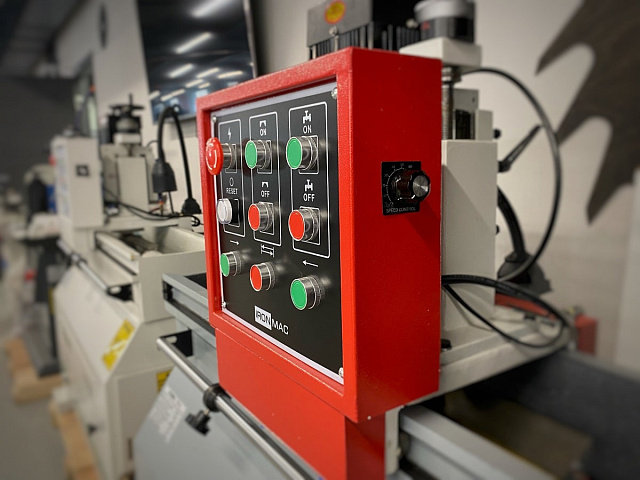

| | ПРИВОД ПОДАЧИ Движение каретки с заточным узлом осуществляется в автоматическом режиме за счет передачи шестерня-рейка, которая обеспечивает плавность процесса заточки. |
| | ЗАТОЧНОЙ УЗЕЛ Заточной узел оснащен регулировками съема при помощи винтового механизма и угла наклона относительно затачиваемого ножа. |

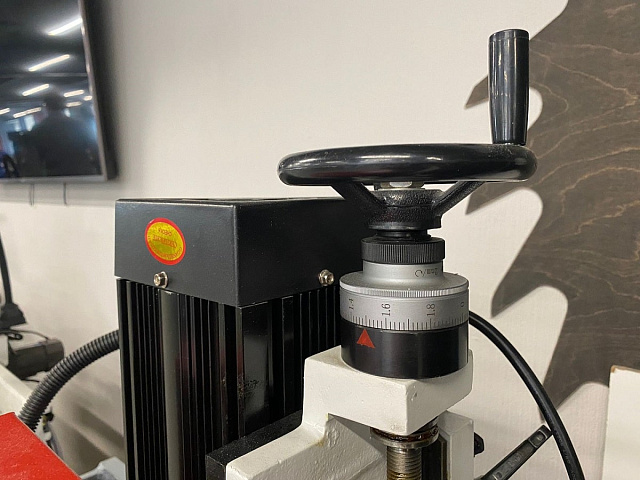

| | НАСТРОЙКА СЪЕМА Опускание шлифовального круга производится посредством передачи винт-гайка. Контроль величины опускания осуществляется цифровым индикатором. Двигатель заточного узла имеет мощность 1,5 кВт, что позволяет затачивать ножи с большим съемом. |

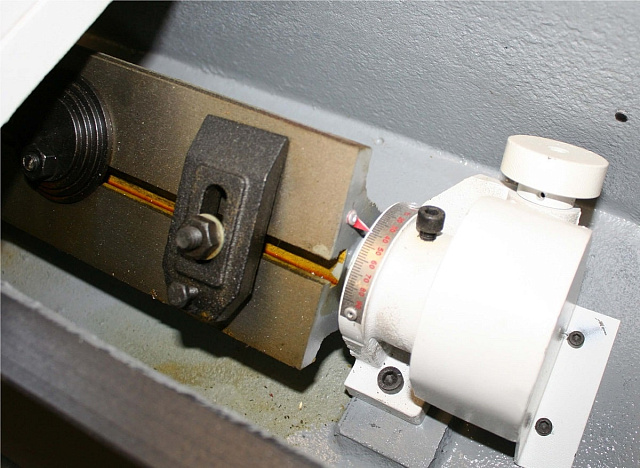

| | НАСТРОЙКА УГЛА ЗАТОЧКИ Настройка угла заточки осуществляется поворотом заточного стола по градуированной шкале. Удобная настройка углов обеспечивает быструю подготовку станка к работе. |
| | ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка. |
| | НАСТРОЙКА УГЛА ЗАТОЧКИ Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0° – 90°. Поворот плиты осуществляется при помощи маховика – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |

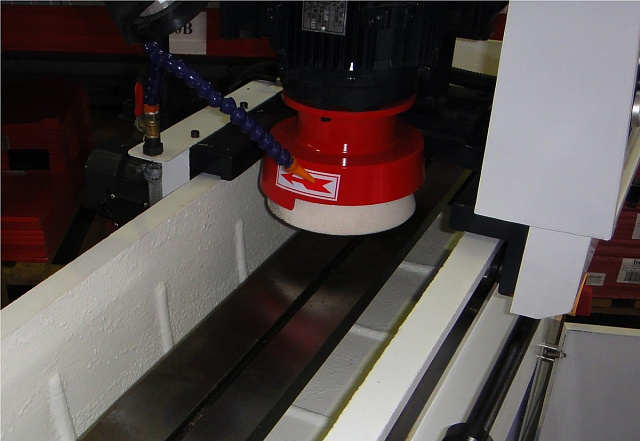

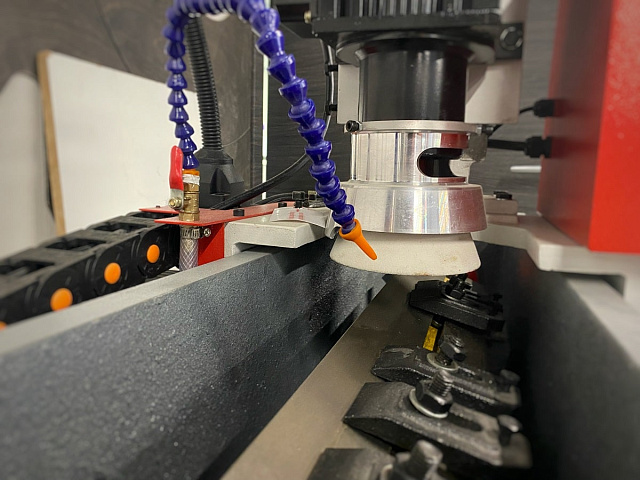

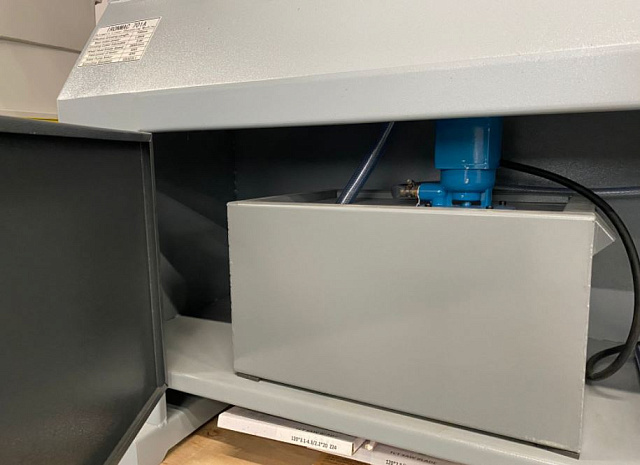

| | ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию ножей и увеличивает ресурс круга. |
