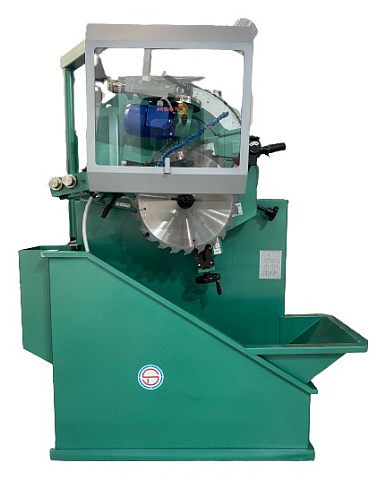

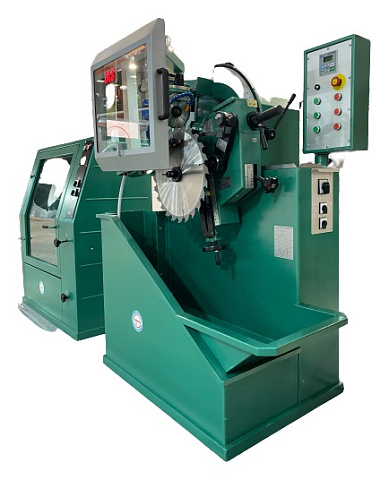

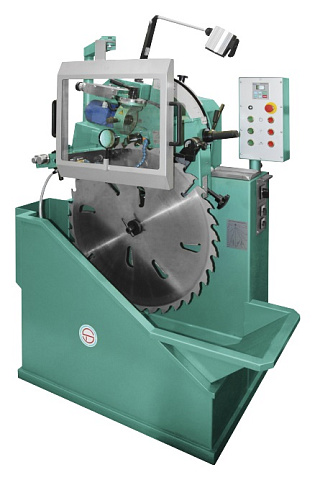

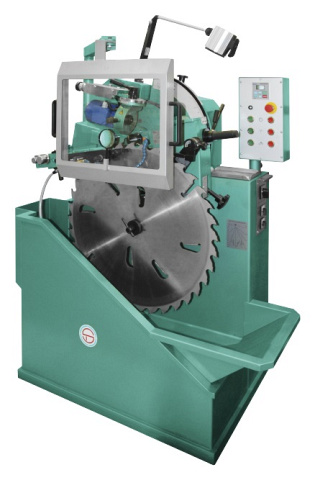

Станок для заточки дисковых пил мод. OSW-5A

Zaklad  Stefan Drozdowski
ПольшаПольша
Цена по запросу
Связь с ведущим специалистом

Ø дисковых пил: 100 - 1000 мм

Мощность: 0,37 кВт

Вес: 380 кг


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Наружный Ø дисковых пил, мм 100 - 1000
Передний угол заточки зубьев пилы, ° -5° - 35°
Задний угол заточки зубьев пилы, ° 10° - 25°
Углы косой заточки передней и задней граней, ° 0° - 45°
Размеры алмазного шлифовального круга, мм 150 х 32
Частота вращения шлифовального круга, об/мин 2800
Напряжение питающей сети, В 380
Мощность эл. двигателя шлифовального круга, кВт 0,37
Габаритные размеры:
Длина, мм 900
Ширина, мм 1000
Высота, мм 1500
Вес, кг 380

НАЗНАЧЕНИЕ:

Станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные , кромкообрезные, торцовочные, форматно-раскроечные станки.

Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил мод. OSW-5A

СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента.

Станок для заточки дисковых пил мод. OSW-5A

ПОЗИЦИОНИРОВАНИЕ ПИЛЫ

Вертикальное крепление пильного диска исключает прогиб пилы при заточке пил больших диаметров.

Станок для заточки дисковых пил мод. OSW-5A

НАСТРОЙКА ДИАМЕТРА ПИЛ

Быстрая настройка диаметра пил обеспечивает быструю подготовку станка к работе и делает станок более универсальным.

Станок для заточки дисковых пил мод. OSW-5A

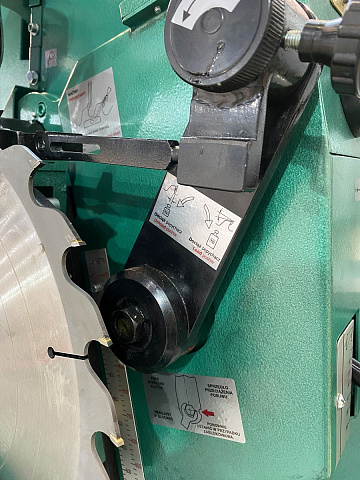

ПОДПРУЖИНЕННЫЕ ПРИЖИМЫ

Станок оснащен тремя видами прижимов для пил диаметром до 200 мм, пил без подрезных ножей и специализированными подпружиненными прижимами для пил с подрезными ножами.

Станок для заточки дисковых пил мод. OSW-5A

ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ

Поворот пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод.

Станок для заточки дисковых пил мод. OSW-5A

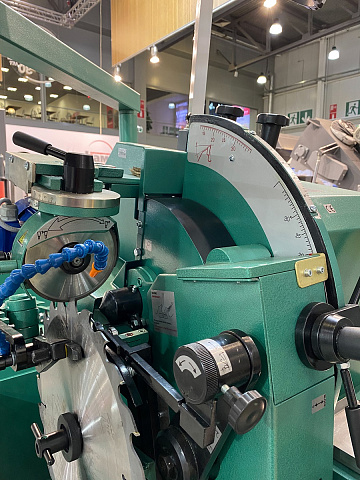

НАСТРОЙКА УГЛОВ ЗАТОЧКИ

Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе.

Станок для заточки дисковых пил мод. OSW-5A

НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ

Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил.

Станок для заточки дисковых пил мод. OSW-5A

НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА

Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

Станок для заточки дисковых пил мод. OSW-5A

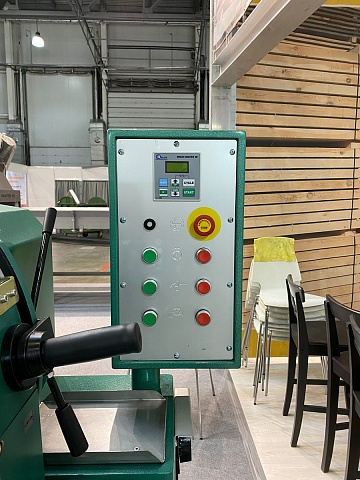

ПУЛЬТ УПРАВЛЕНИЯ

Станок оснащен контроллером который позволяет задавать количество зубьев затачиваемой пилы и количество циклов заточки (автоматическая остановка цикла заточки).

Станок для заточки дисковых пил мод. OSW-5A

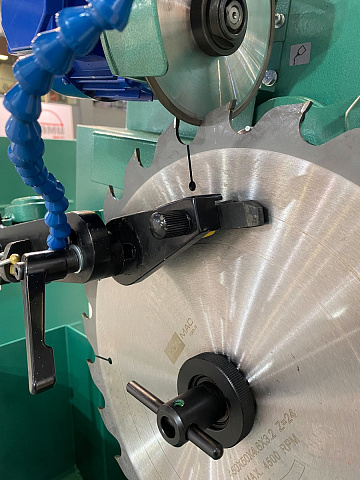

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ

Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию напайки и увеличивает ресурс круга.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станок для заточки дисковых пил мод. OSW-5A

УЗЕЛ НАСТРОЙКИ ТОЛЩИНЫ  ПИЛЫ

По отдельному заказу станок может быть доукомплектован механизмом настройки толщины пильного диска. Данная настройка позволяет перенастраивать толщину
