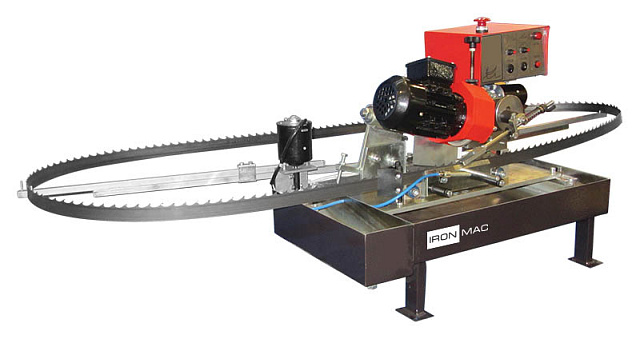

Станок для заточки узких ленточных пил IRONMAC. Модель 60LB
Ширина ленточных пил: 25 - 60 мм
Шаг затачиваемых зубьев: 22,2 мм
Вес: 55 кг
| Модель | 60LB |
| Макс. длина ленточных пил (при использовании направляющих), мм | 5500 |
| Ширина ленточных пил, мм | 25 - 60 |
| Передний угол заточки зубьев пилы, ° | 0° - 15° |
| Высота затачиваемых зубьев ленточных пил, мм | 4 - 12 |
| Шаг затачиваемых зубьев ленточных пил, мм | 22,2 |
| Размеры шлифовального круга, мм | 127 х 12,7 х 22 |
| Частота вращения шлифовального круга, об/мин | 2730 |
| Мощность эл. двигателя шлифовального круга, кВт | 0,25 |
| Габаритные размеры: | |
| Длина, мм | 850 |
| Ширина, мм | 610 |
| Высота, мм | 560 |
| Вес, кг | 55 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки узких ленточных пил.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, которые используют ленточные бревнопильные и делительные станки.
Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА Надежная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
| | ЗАТОЧКА ПРОФИЛЬНЫМ ЭЛЬБОРОВЫМ КРУГОМ Заточка производится профильным эльборовым шлифовальным кругом, который повторяет весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки. В стандартной комплектации станок позволяет затачивать профиль зубьев ленточных пил - MFS, Wood-Mizer, Lenox, Bahco, Simonds, RoMa, Sandvik, Banso, Rentgen и т.п. с шагом 22 мм. При этом при переходе с одного профиля на другой не требуется конструктивное изменение станка, достаточно лишь перенастроить толкатель или заменить заточной круг. |
| | ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Пошаговое перемещение пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. Автоматический режим заточки позволяет значительно увеличить производительность станка. |
| | НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
| | НАПРАВЛЯЮЩИЕ Опорные ролики, по которым перемещается пила на подшипниках, тем самым исключается их износ и уменьшается нагрузка на толкатель. |
| | ВАННА ИЗ ОЦИНКОВАННОЙ СТАЛИ Ванна станка изготовлена из оцинкованной стали, что значительно увеличивает срок его эксплуатации. Ванна станка имеет отсек для скопления отработанного абразива и металлической стружки, что исключает попадание их в зону заточки. |
| | ЗАТОЧКА В МАСЛЕ Весь процесс заточки осуществляется в масле - это обеспечивает равномерность снятия изношенного металла с поверхности зуба, охлаждения пилы и заточного круга. Применяемый тип масла И-20, И-40. |
