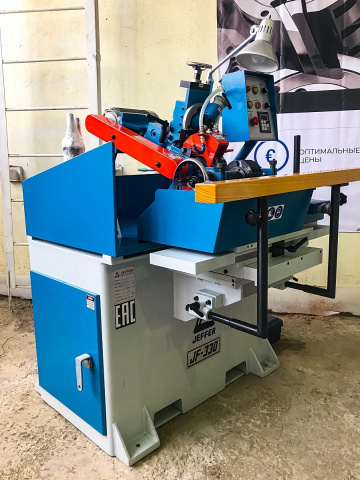

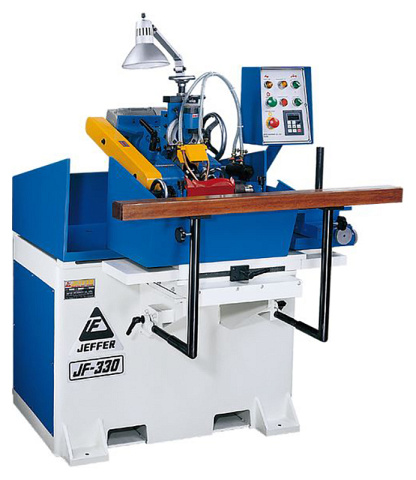

Станок для профилирования и заточки ножей JEFFER. Модель JF-330
Тайвань
Макс. длина ножей: 250 мм
Мощность: 2,2 кВт
Вес: 800 кг
| Модель | JF-330 |
| Ø устанавливаемого инструмента, мм | 100 - 250 |
| Макс. длина ножей, мм | 250 |
| Продольное перемещение рабочего стола, мм | 265 |
| Поперечное перемещение рабочего стола, мм | 110 |
| Размеры шлифовального круга, мм | 225 х 60 х 6 |
| Частота вращения шлифовального круга, об/мин | 1500 - 4200 |
| Напряжение питающей сети, В | 380 |
| Мощность привода шпинделя, кВт | 2,2 |
| Мощность привода насосной станции, кВт | 0,18 |
| Габаритные размеры: | |
| Длина, мм | 1040 |
| Ширина, мм | 1120 |
| Высота, мм | 1500 |
| Вес, кг | 800 |
НАЗНАЧЕНИЕ:
Станок предназначен для профилирования и заточки профильных ножей (бланкет) по задней грани.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки.
Также станок рекомендуется для сервисных центров по заточке режущего инструмент.

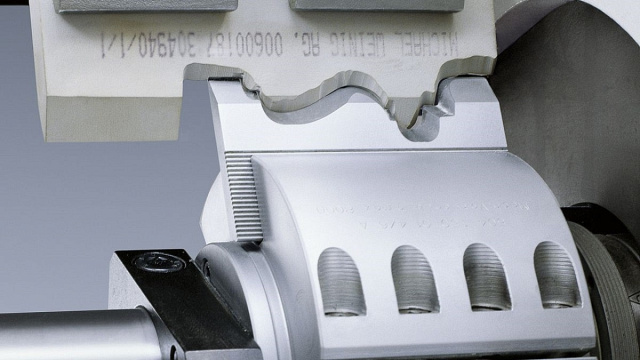

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (800 кг). |
| | ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ ИЗГОТОВЛЕНЫ ИЗ ВЫСОКОПРОЧНЫХ ИЗНОСОСТОЙКИХ СТАЛЕЙ Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м. |
| | ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ПЛИТЫ С ШАБЛОНОМ ОСУЩЕСТВЛЯЕТСЯ ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это позволяет с высокой точностью настраивать нулевую точку затачиваемого ножа. |
| | ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА ОСУЩЕСТВЛЯЕТСЯ ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Мин. величина съема материала с изношенной грани инструмента равна 0,02 мм. |
| | НАСТРОЙКА УГЛА ЗАТОЧКИ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ МАХОВИКА ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это гарантирует точность настройки станка перед заточкой. Настройка угла заточки осуществляется по градуированной шкале. |
| | ПРИМЕНЯЕМЫЕ ЗАТОЧНЫЕ КРУГИ ЗАЖИМАЮТСЯ ВО ФЛАНЦЕ Благодаря данной системе крепления заточного круга не требуется постоянная его правка, что увеличивает производительность станка и обеспечивает максимальное качество заточки. |
| | СТАНОК ОСНАЩЕН ВЫСОКОТОЧНЫМ УСТРОЙСТВОМ (С АЛМАЗНЫМ ШТИФТОМ) ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА Настройка положения осуществляется по градуированным шкалам в 2-х плоскостях. Также настраивается угол положения правящего устройства. |
| | ПУЛЬТ УПРАВЛЕНИЯ ОСНАЩЕН ИМЕЕТ КНОПКУ АВАРИЙНОЙ ОСТАНОВКИ, ПОЗВОЛЯЮЩУЮ В ЭКСТРЕННОМ РЕЖИМЕ ВЫКЛЮЧИТЬ СТАНОК |

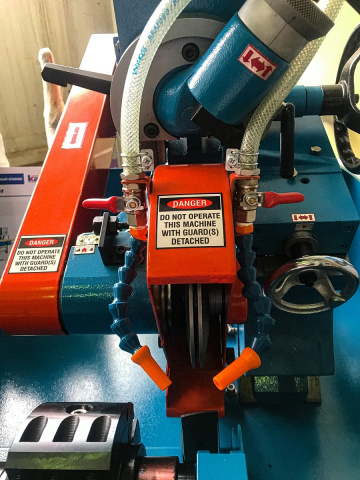

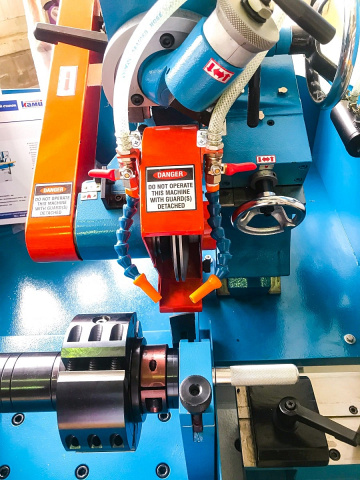

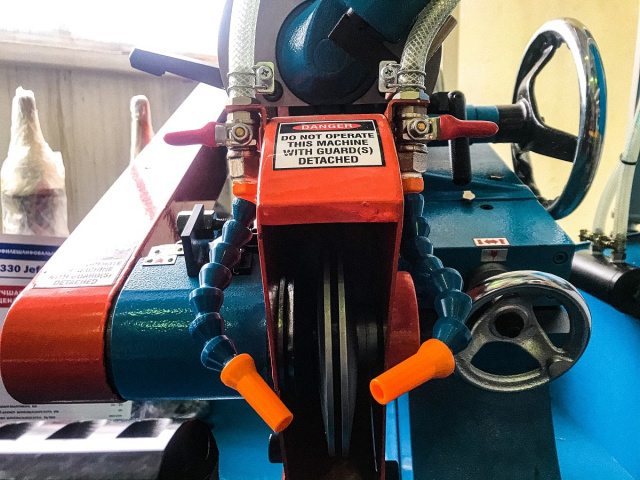

| | СТАНОК ОСНАЩЕН СИСТЕМОЙ ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Подача СОЖ осуществляется с 2-х сторон, благодаря чему заточной круг и затачиваемый инструмент постоянно находятся в зоне охлаждения. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
