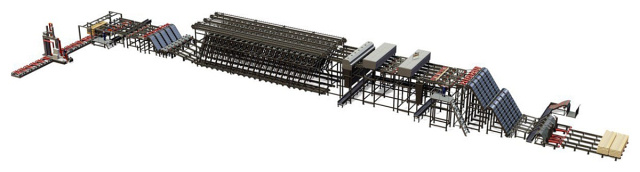

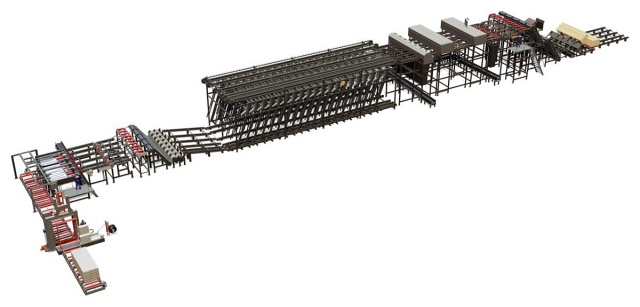

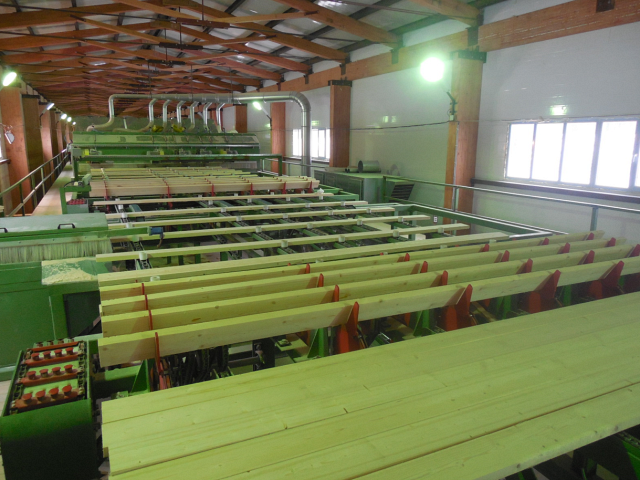

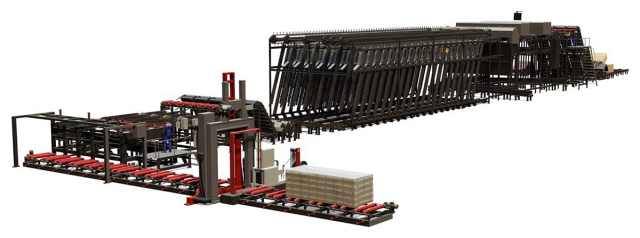

Линия сортировки сухих пиломатериалов KRAFTER BS-Line на 36 карманов
Производительность сортировки,
досок/мин: 20 - 120
Количество сортировочных карманов, шт: 10 - 60
Количество пил в триммере, шт: 2 - 32
Объем сортировки в смену, кбм/см:
до 600
Вес, кг: 80 000 - 100 000
Линия сортировки сухих пиломатериалов предназначена для эффективной сортировки досок в соответствии с ГОСТ 26002-83 на скоростях до 120 шт/мин, а также благодаря работе триммера производит торцовку пиломатериалов, тем самым производится обрезка врожденных и механических пороков древесины (обзол, гниль, синева, прорость, различные сучки, трещины и т.д.) по длине с повышением сортности и ценовых характеристик готовой продукции. Работа линии происходит с минимальным влиянием пресловутого человеческого фактора, т.к оценка качества доски по порокам и дальнейшая сортировка происходит благодаря работе современной системы Ruscan 2.0, от лидера и ведущего производителя систем автоматизации в лесопилении и деревообработке в России - компании «Автоматика-Вектор».
Данная линия применяется на лесопильных производствах средней и высокой производительности и производит сортировку сухих пиломатериалов с широкой спецификацией, позволяя производителю гибко реагировать на изменения спецификаций в условиях жесткой конкуренции и стремительно меняющихся рынков.
Основные функции:
- Управление всеми исполнительными механизмами линии в ручном и автоматическом режимах, обеспечение согласованной и стабильной работы всех исполнительных устройств на оптимальной скорости в зависимости от сечения пиломатериалов и с максимальной производительностью. Оценка качества доски и задание на торцовку.
- Сортировка и задание на торцовку может определяться оператором при помощи кнопок пульта, а может быть выполнено автоматически при помощи сканера качества пиломатериалов RuScan 2.0.
- Определение сечения доски, сечение доски может определяться следующими способами: Задается вручную оператором, при помощи сканера качества пиломатериалов RuScan 2.0.
- Измерение длины. Определение номинальной длины доски при помощи балки с фотодатчиками.
- Управление триммером. Управление триммером с учетом заказанной торцовки и номинальной длины.

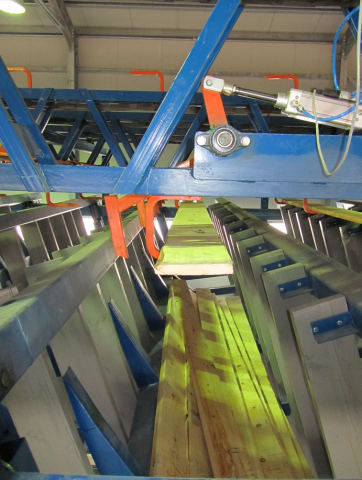

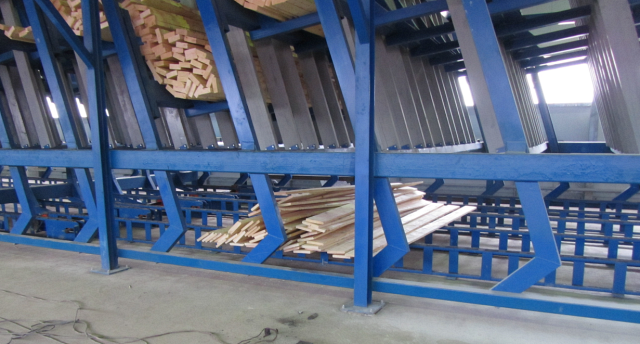

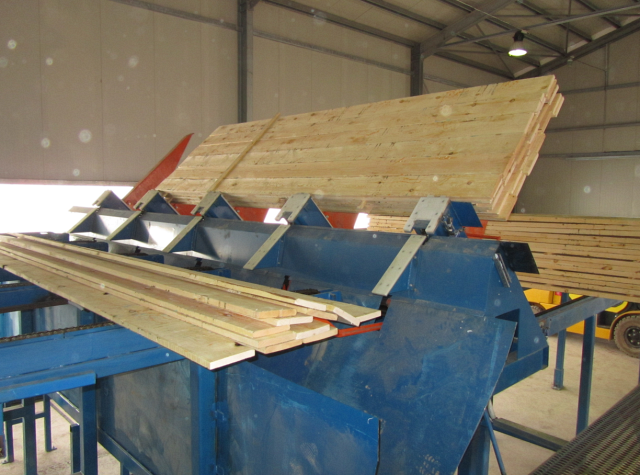

- Сортировка досок по карманам. Выбор кармана для доски согласно сортировочной таблице. Каждая сортировочная таблица содержит 100 строк для различных групп досок. В каждой строке сортировочной таблицы настраиваются следующие поля: тип сортировки (сырая / сухая), список сортов, список пород, стандартная толщина, стандартная ширина, стандартная длина, влажность, прочность, количество досок для частичного опускания дна кармана (КДЧО), максимальное количество досок в кармане, номер кармана. В столбцах «Толщина», «Ширина», «Длина», «Влажность» есть возможность задать диапазон значений. Таблица может быть скорректирована под конкретную конфигурацию оборудования линии.

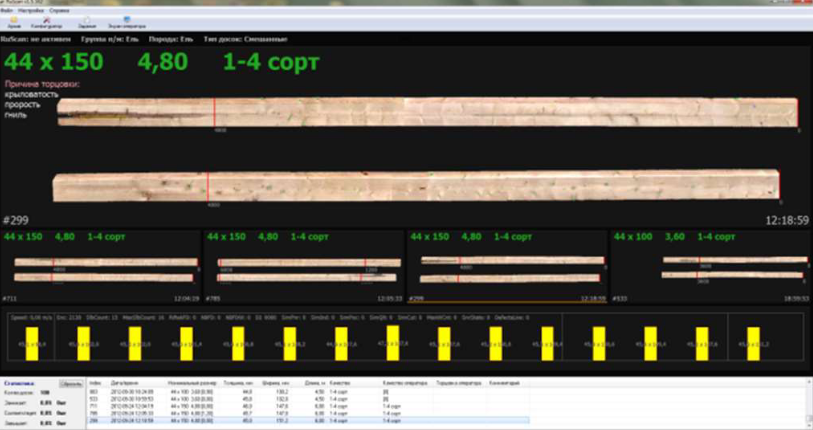

Сканер разработан с опорой на 8-ми летний опыт эксплуатации нескольких установок в разных регионах России. Новинкой является запатентованное решение одновременной съемки участка доски двумя камерами с использованием нескольких переключающихся источников света. Это дает возможность рассмотреть пиломатериал, имитируя его поворачивание относительно источника света, что в разы увеличивает вероятность обнаружения малозаметных дефектов и позволяет надежно разделить обзольную часть от пласти. Система определяет геометрические и видимые дефекты пиломатериала.
Геометрические дефекты: обзол, сколы, крыловатость, вырывы, продольная и поперечная покоробленность.
Видимые пороки: сучки (с классификацией на сросшиеся, несросшиеся, гнилые), отверстия от выпавших сучков, гниль, синева, трещины, прорость, смоляные кармашки и т.п.
Точность измерения размеров пиломатериалов, точность определения дефектов указаны для скорости линии до 160 захватов в минуту при максимальном расстоянии между захватами 500 мм.
