Макс. ширина пакета: 350 мм
Макс. высота заготовки: 150 мм
Тип подачи: пневматика
Наличие встроенного узла клеенанесения: да
НАЗНАЧЕНИЕ:
Шипорезные станки предназначены для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 1000 мм.
Расположение шипов по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным:
| ГОРИЗОНТАЛЬНОЕ | ВЕРТИКАЛЬНОЕ |
| | |
ПОДАЧА:
| L (подача слева → направо) | R (подача налево ← справа) |
| | |
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Шипорезные станки применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращеную заготовку заданного размера.
| Торцовка пакета ламелей | Фрезерование шипа и формирование заплечиков | Нанесение клея на торец с шипами заготовок* (в моделях с индексом А) |
| | | |
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

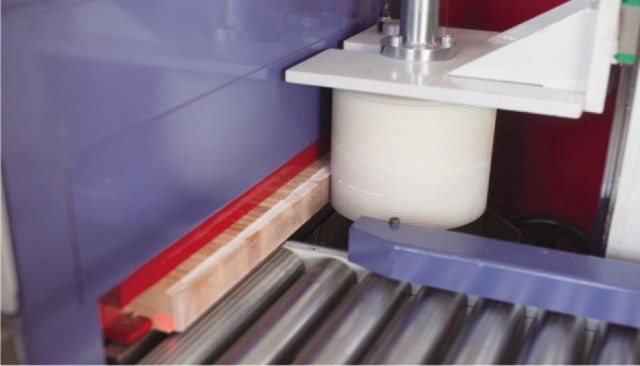

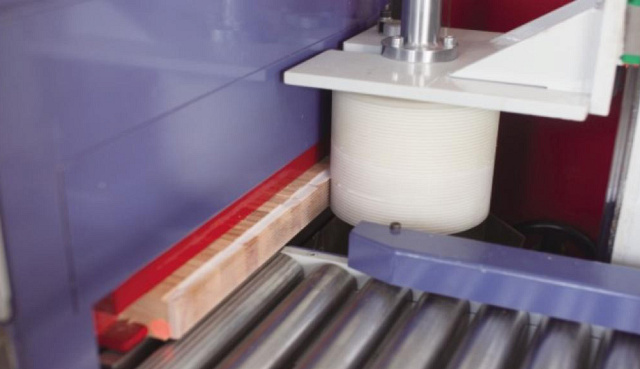

| | УЗЕЛ КЛЕЕНАНЕСЕНИЯ* Станки оснащены встроенным узлом клеенанесения, позволяющим значительно увеличить производительность за счет нанесения клея на весь пакет заготовок. *Оснащены модели станков с индексом А. |
| | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
| | УВЕЛИЧЕННАЯ МОЩНОСТЬ Фрезерный шпиндель оснащен двигателем мощностью 11 кВт. Это позволяет увеличить производительность и нарезать минишип на твердых породах древесины. |
| | ОТДЕЛЬНЫЙ ДВИГАТЕЛЬ ТОРЦОВОЧНОЙ ПИЛЫ Торцовочный шпиндель оснащен собственным двигателем мощностью 4 кВт. |

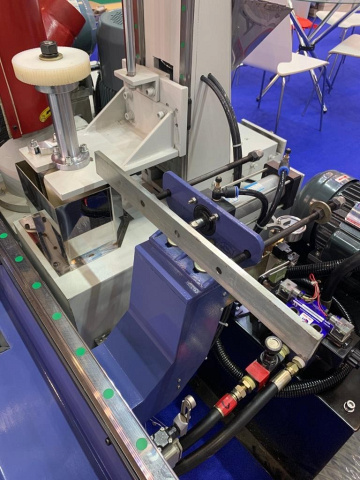

| | ПНЕВМАТИЧЕСКИЙ ТОЛКАТЕЛЬ Станок оснащен мощным пневматическим устройством смещения обработанных заготовок. Благодаря пневмоцилиндру пакет заготовок максимально быстро передается для дальнейшей обработки, что увеличивает производительность. |
| | МОЩНЫЕ ПРИЖИМЫ Прижим пакета заготовок к боковой базовой плоскости и к поверхности стола осуществляется двумя мощными пневмоцилиндрами, обеспечивающими надежное базирование заготовок и высокую точность обработки минишипов. |

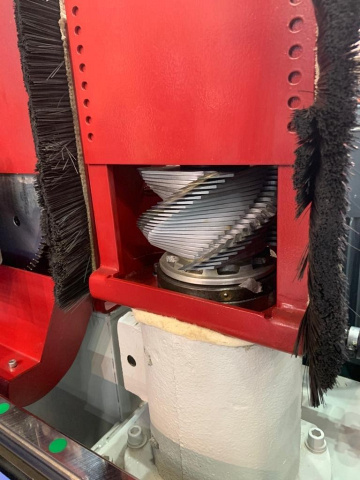

| | ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Станок оснащен высокооборотистым фрезерным шпинделем увеличенного диаметра 50 мм, который исключает сколы при обработке пакета заготовок. |
