Применение

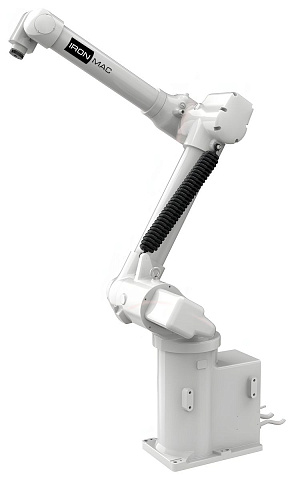

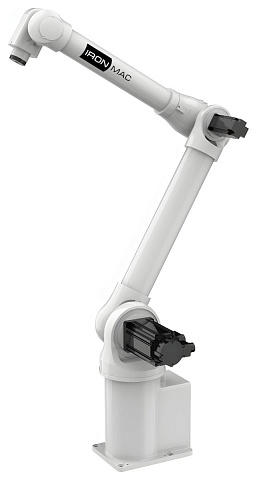

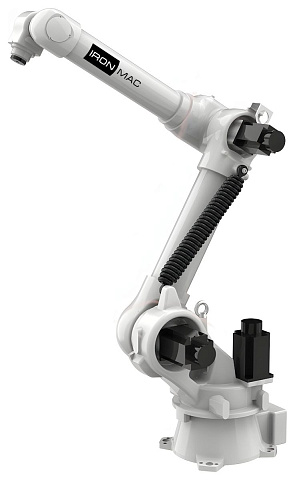

Универсальные роботы манипуляторы для загрузки и разгрузки станков с ЧПУ серии IR-BR
Код(ы) товара: МС 416994
-
На станки из наличия!Узнать больше
-
- - распыление и напыление;
- - загрузка и разгрузка станков;
- - штамповка загрузки и разгрузки;
- - сборка;
- - сортировка;
- - укладка на поддоны;
- - литье под давлением.
1/3
Число степеней свободы: 6 осей
Максимальная нагрузка: 10 - 25 кг
Максимальный рабочий радиус: 1310 - 1849,5 мм
Класс защиты манипулятор / шкаф:
IP54 - IP67 / IP53 - IP54
Вес робот / электрошкаф: 61 - 210 / 38 - 91 кг
Преимущества
- Уникальная конструкция Bi-Rotation позволяет роботу перемещаться непосредственно между целевыми точками с наименьшими расстояниями, обеспечивая высокую эффективность робота.
- Высокий уровень защиты IP67 позволяет работать роботу в тяжелых производственных условиях
- Высокоскоростные двигатели и высокоточные редукторы всемирно известных брендов, гарантия надежности и длительного срока работы.
- Малая площадь установки делает серию IR / IR BR идеальным роботом для загрузки / выгрузки деталей и паллет в узком пространстве.
- Легкий вес робота
- Интеграция в систему умное производство и индустрия 4.0
О товаре
Характеристики
Артикул(ы): МС 416994
| Число степеней свободы, шт. | 6 |
| Максимальная нагрузка, кг | 10 |
| Максимальный рабочий радиус, мм | 1310 |
| Повторяемость, мм | ±0,05 |
| Класс защиты IP робота | IP67 |
Все характеристики
ЦЕНА
2 647 134 ₽
Число степеней свободы, шт.
6
6
6
Максимальная нагрузка, кг
10
16
25
Максимальный рабочий радиус, мм
1310
1600
1849,5
Повторяемость, мм
±0,05
±0,05
±0,05
Класс защиты IP робота
IP67
IP67
IP54
Длина кабеля до ПУ, м
8
8
8
Длина питающего кабеля, м
3
6
6
Параметры входа / выхода ( I / O )
32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
Сигнальная линия
12 конт, авиа разъем
24 конт, авиа разъем
24 конт, авиа разъем
Диаметр пневматической трубки, мм
1 x Ø6
2 x Ø8
2 x Ø8
Емкость резервной батареи, кВА
2,55
3,68
5,6
Потребляемая мощность, кВт
2,04 / 1 фаза
2,95 / 1 фаза
4,3 / 3 фазы
Напряжение, В
220
220
380
Сила тока, А
9,3
13,4
8,1
Способ монтажа / поверхность
Любое положение
Горизонтальная
Любое положение
Класс защиты шкафа управления
IP53
IP54
IP53
Вес шкафа управления, кг
38
47
91
Основные операции
Перемещение / Сборка / Сортировка
Перемещение / Сортировка
Перемещение / Сортировка
J1, °
±155
±154
±160
J2, °
-178 / -2
-178 / -2
-178 / -2
J3, °
+120 / +420
+103 / +437
+128 / +412
J4, °
±190
±360
±360
J5, °
±150
±161
±131
J6, °
±360
±360
±360
J1
180 °/с，3,14 рад/с
157 °/с，2,73 рад/с
140 °/с，2,44 рад/с
J2
250 °/с，4,36 рад/с
145 °/с，2,52 рад/с
141 °/с，2,46 рад/с
J3
180 °/с，3,14 рад/с
178 °/с，3,10 рад/с
171 °/с，2,98 рад/с
J4
235 °/с，4,11 рад/с
221 °/с，3,85 рад/с
225 °/с，3,92 рад/с
J5
180 °/с，3,14 рад/с
180 °/с，3,14 рад/с
225 °/с，3,92 рад/с
J6
360 °/с，6,28 рад/с
225 °/с，3,92 рад/с
225 °/с，3,92 рад/с
J1
240 °/с，4,19 рад/с
236 °/с，4,12 рад/с
233 °/с，4,06 рад/с
J2
250 °/с，4,36 рад/с
217 °/с，3,78 рад/с
235 °/с，4,10 рад/с
J3
300 °/с，5,24 рад/с
357 °/с，6,23 рад/с
285 °/с，4,97 рад/с
J4
392 °/с，6,84 рад/с
443 °/с，7,72 рад/с
487 °/с，8,49 рад/с
J5
300 °/с，5,24 рад/с
360 °/с，6,28 рад/с
487 °/с，8,49 рад/с
J6
600 °/с，10,46 рад/с
450 °/с，7,85 рад/с
487 °/с，8,49 рад/с
J4, кг㎡
0,42
0,99
3,7
J5, кг㎡
0,42
0,85
3,7
J6, кг㎡
0,15
0,52
2
J4, Нм
20,4
34,0
76,5
J5, Нм
20,4
28.0
79,8
J6, Нм
12,7
20,3
40,9
Температура, °C
0 - 45
0 - 45
0 - 45
Влажность, %
20 - 80
20 - 80
20 - 80
Другое
Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма).
Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма).
Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма).
Вес, кг
61
125
210
