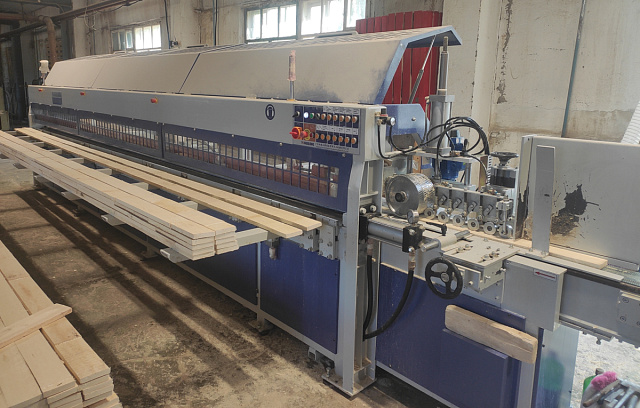

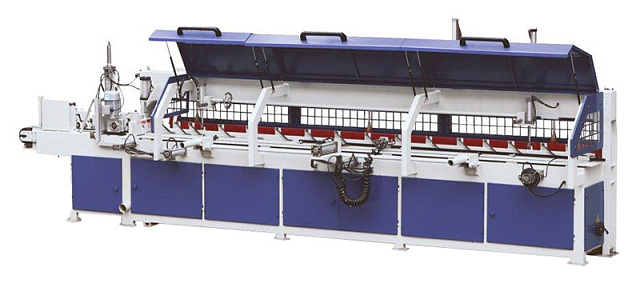

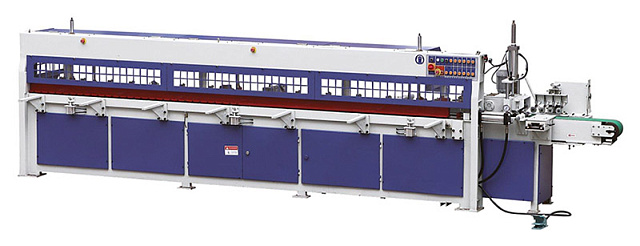

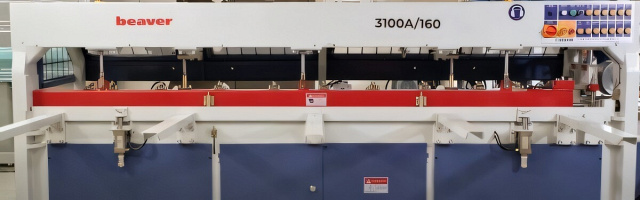

Автоматические прессы для сращивания по длине Beaver
Макс. сечение плети: 160 х 80 мм
Макс. длина плети: 3100 - 9000 мм
Тип загрузки: автоматический
НАЗНАЧЕНИЕ:
Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер.
На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:
- Загрузка ламелей на первой позиции из магазина с предварительным наживлением;
- Торцовка в размер набранной плети;
- Передача на вторую позицию опрессовки;
- Прессование плети для сращивания по длине;
- Выгрузка готовой плети из пресса.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

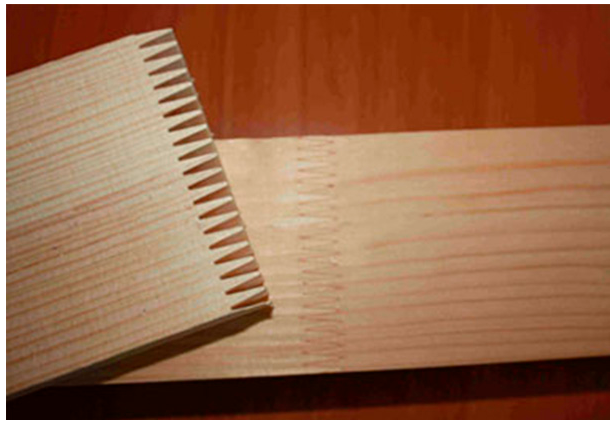

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| | | | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА С УСИЛЕННЫМИ СТОЙКАМИ ПОЗИЦИИ ПРЕССОВАНИЯ Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для репления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без еформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров. |
| | ДВУХПОЗИЦИОННЫЙ РАБОЧИЙ СТОЛ На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса. |
| | КОНВЕЙЕР ПОДАЧИ ЛАМЕЛЕЙ ИЗ МАГАЗИНА Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |

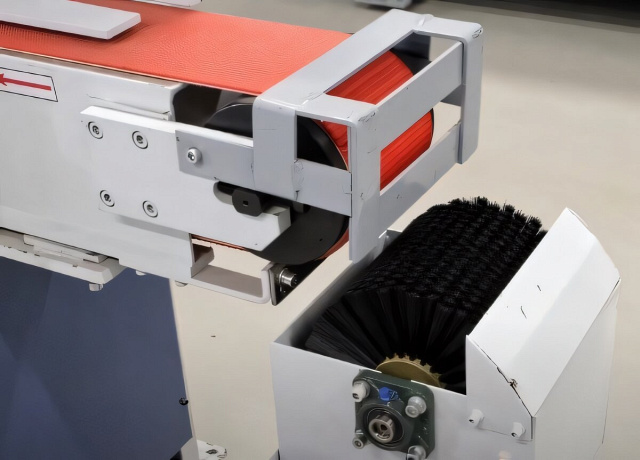

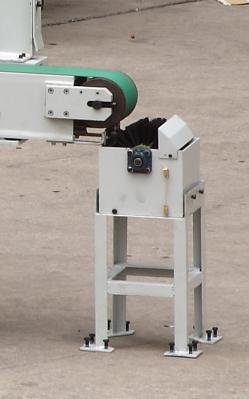

| | ОЧИСТКА КОНВЕЙЕРНОЙ ЛЕНТЫ Щѐтка с ванной для непрерывной очистки конвейерной ленты от излишков клея. |

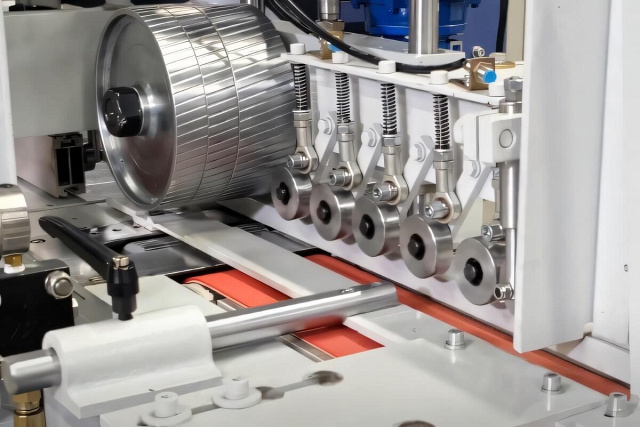

| | МЕХАНИЗМ ПРЕДВАРИТЕЛЬНОГО НАЖИВЛЕНИЯ ЛАМЕЛЕЙ Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер. |

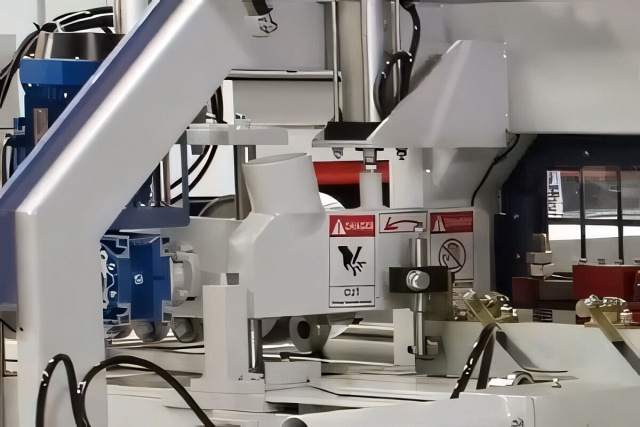

| | ТОРЦОВОЧНЫЙ УЗЕЛ Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции. |

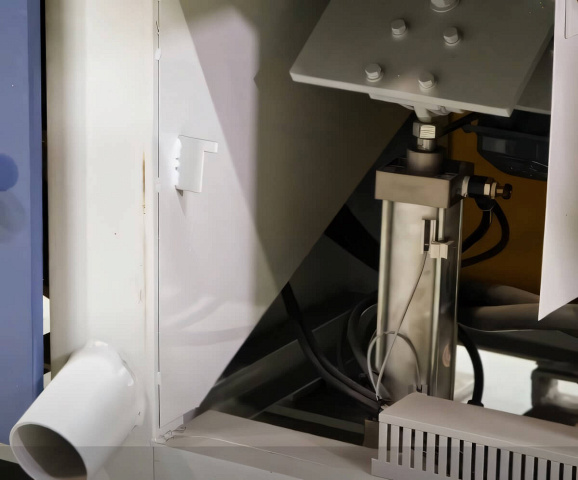

| | ОГРАЖДЕНИЕ ПИЛЫ И ПРИЖИМ ПЛЕТИ Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима абранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра. |

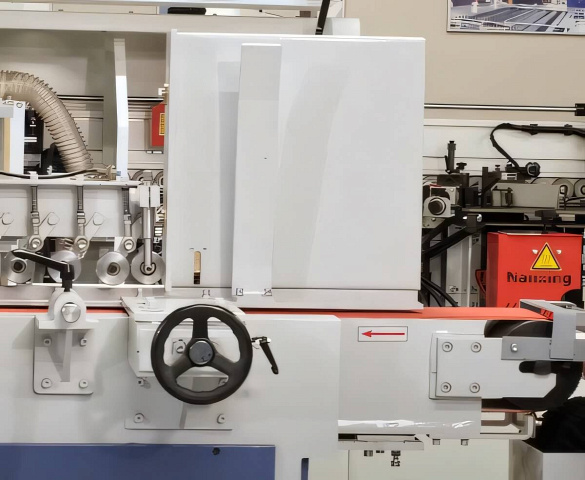

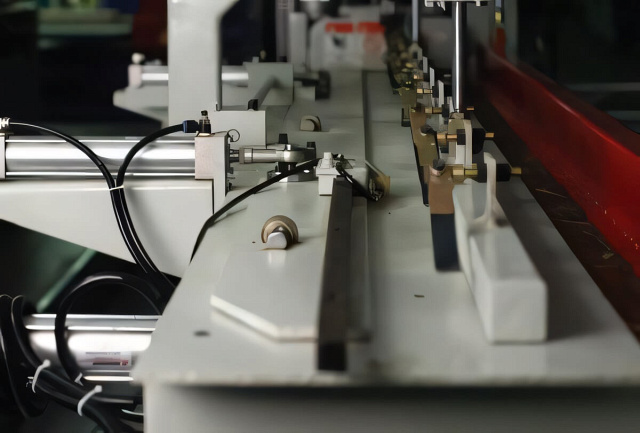

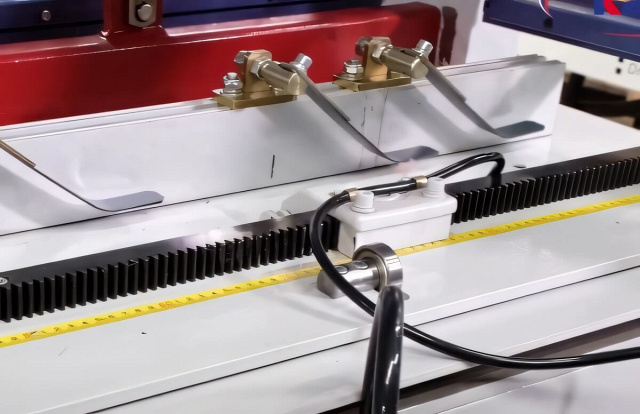

| | БОКОВОЙ ОГРАНИЧИТЕЛЬ ПЛЕТИ В ЗОНЕ НАБОРА Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. |

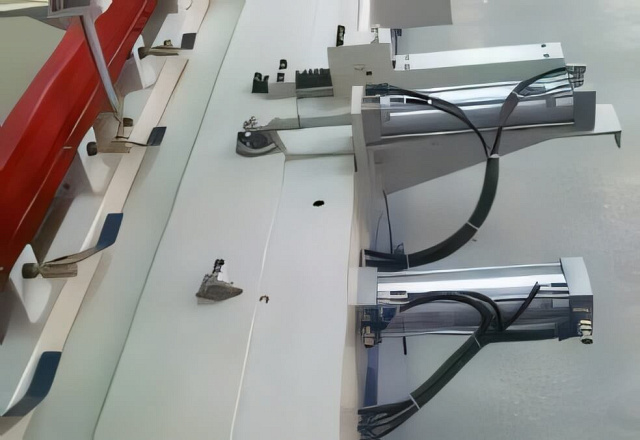

| | СТАЛКИВАТЕЛЬ ПЛЕТИ В ЗОНУ ПРЕССОВАНИЯ Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи. |

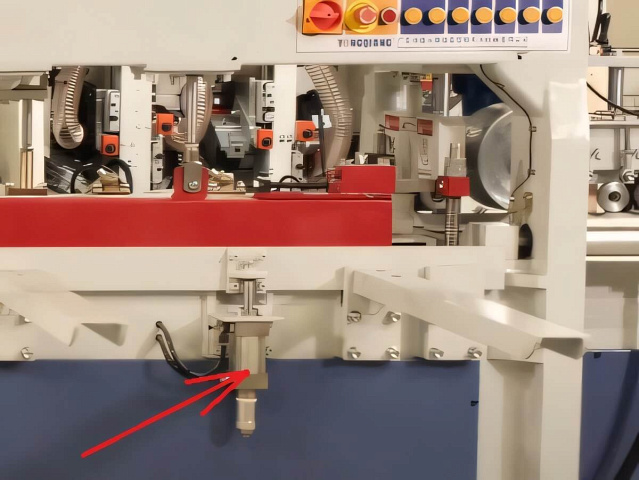

| | ДОПОЛНИТЕЛЬНЫЙ ПНЕВМОЦИЛИНДР ПРИЖИМА КОРОТКИХ ЛАМЕЛЕЙ В ЗОНЕ ПРЕССОВАНИЯ Остающиеся после торцовки в размер короткие ламели до сылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором. |

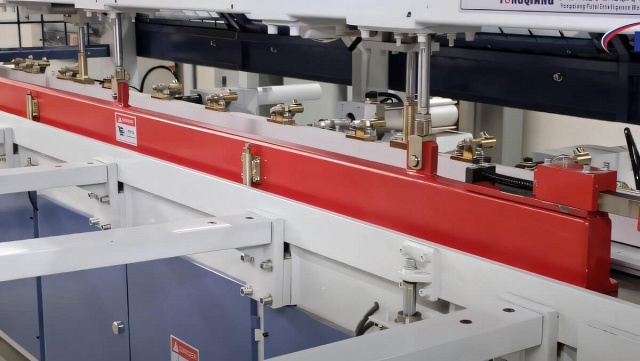

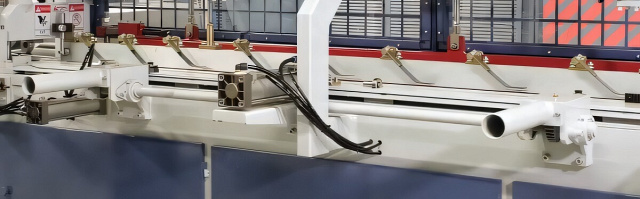

| | БОКОВОЙ ПРИЖИМ ПЛЕТИ Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети. |

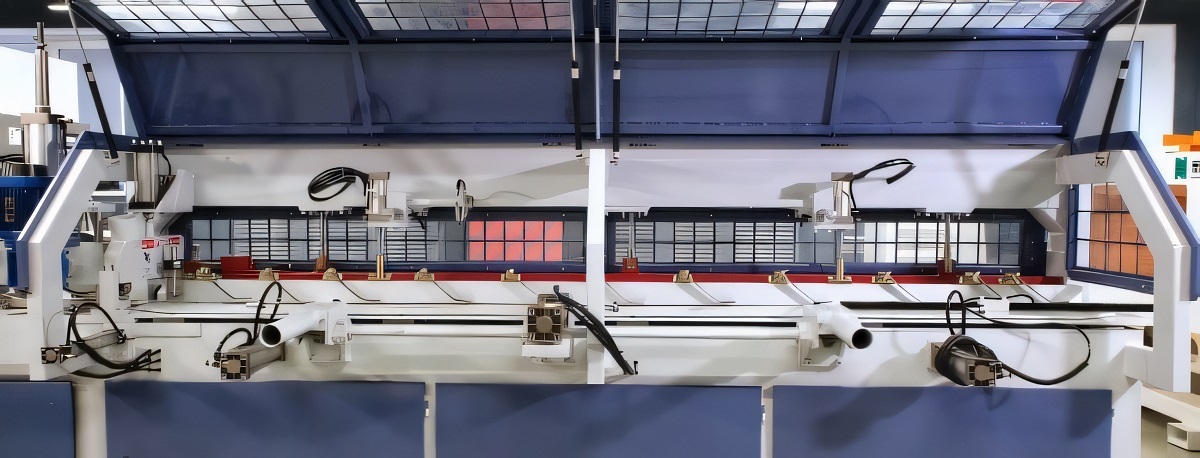

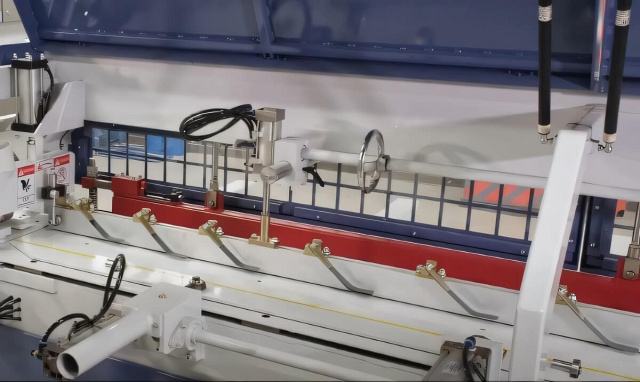

| | ВЕРХНИЙ ПРИЖИМ ПЛЕТИ Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием. |

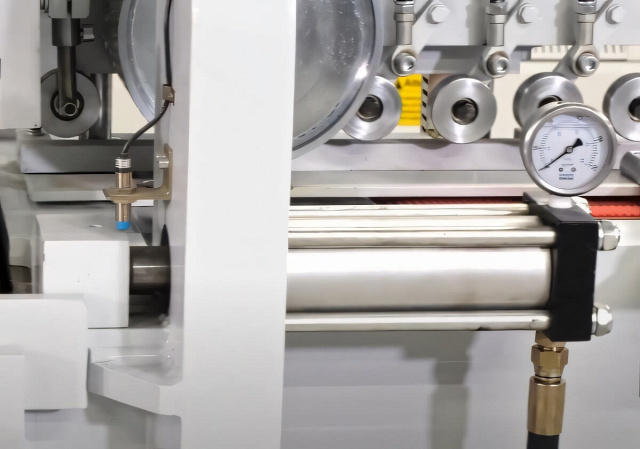

| | МОЩНЫЙ ГИДРОЦИЛИНДР ПРЕССОВАНИЯ Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. |
| | ПРЕССОВАНИЕ ДВУХ ЗАГОТОВОК ОДНОВРЕМЕННО (КРОМЕ PSK 3100A) За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой. |

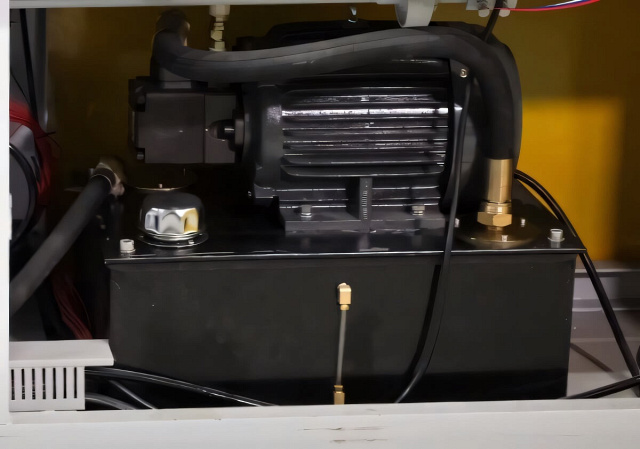

| | ВСТРОЕННАЯ ГИДРОСТАНЦИЯ Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа. |
| | ПУЛЬТ УПРАВЛЕНИЯ ПРЕССОМ Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса. |
| Модель | 3100А/160 | 4500А/160 | 6000А/160 | 9000А/160 |
| Длина прессуемой заготовки, наибольшая, мм | 3100 | 4500 | 6200 | 9000 |
| Ширина прессуемой заготовки | ||||
| Наименьшая, мм | 40 | 40 | 40 | 40 |
| Наибольшая, мм | 160 (200,250*) | 160 (200,250*) | 160 (200,250*) | 160 (200,250*) |
| Толщина прессуемой заготовки | ||||
| Наименьшая, мм | 10 | 10 | 10 | 10 |
| Наибольшая, мм | 80 | 80 | 80 | 80 |
| Усилие прессования, кг | 6000 | 6500 | 6500 | 6500 |
| Диаметр торцовочной пилы, мм | 305 | 350 | 350 | 350 |
| Такт работы пресса, сек | 20 | 20 | 20 | 20 |
| Частота вращения привода конвейера, об/мин | 680 | 680 | 680 | 680 |
| Частота вращения привода подающего ролика, об/мин | - | 1350 | 1350 | 1350 |
| Частота вращения привода торцовочной пилы, об/мин | 2840 | 2840 | 2840 | 2840 |
| Частота вращения привода гидростанции, об/мин | 1500 | 1500 | 1500 | 1500 |
| Мощность электродвигателя привода конвейера, кВт | 0,75 | 0,75 | 0,75 | 0,75 |
| Мощность электродвигателя подающих роликов, кВт | - | 0,2 | 0,2 | 0,4 |
| Мощность электродвигателя торцовочной пилы, кВт | 2,2 | 2,2 | 2,2 | 2,2 |
| Мощность электродвигателя привода гидростанции, кВт | 2,2 | 4 | 4 | 4 |
| Общая установленная мощность, кВт | 5,15 | 7,15 | 7,15 | 7,35 |
| Рабочее давление в пневмосистеме, МПа (кг/см²) | 0,6 (6) | 0,8 (8) | 0,8 (8) | |
| Рабочее давление в гидросистеме, МПа (кг/см²) | 6 - 12 (60 - 120) | 6 - 16 (60-160) | 6 - 16 (60-160) | 6 - 16 (60-160) |
| Габаритные размеры: | ||||
| Длина, мм | 4070 | 5700 | 7900 | 10 820 |
| Ширина, мм | 1320 | 1320 | 1320 | 1320 |
| Высота, мм | 1450 | 1480 | 1800 | 1480 |
| Вес, кг | 1370 | 2000 | 2400 | 3200 |
