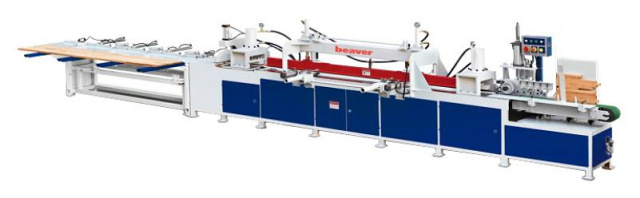

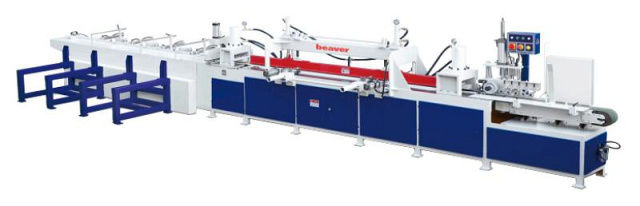

Автоматический пресс для сращивания древесины Beaver 150VS

Цена по запросу
Связь с ведущим специалистом
face-company

Длина ламели на входе: до 2000 мм

Ширина ламели: 150 мм

Тип: полуавтоматический

Преимущества 5

Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 30 метров в минуту (зависит от длины заготовок на входе, количества резов)

Пресс обслуживается одним оператором

Неограниченная длина сращённой заготовки

Возможность сращивать заготовки на входе до 2 метров

Автоматическая укладка сращённых заготовок

НАЗНАЧЕНИЕ:

Автоматический пресс предназначен для сращивания короткомерных брусков и ламелей длиной от 150 мм до 2000 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальная длина срощенной заготовки – не ограничена. Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматическая шипорезная группа применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



4.png   5.png  3.png



СХЕМА ОБРАБОТКИ:

1. Стыковка заготовок
с предварительным прессованием

2. Основное прессование

3. Торцевание заготовки

4. Выгрузка сращённой заготовки
на приемные лучи



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

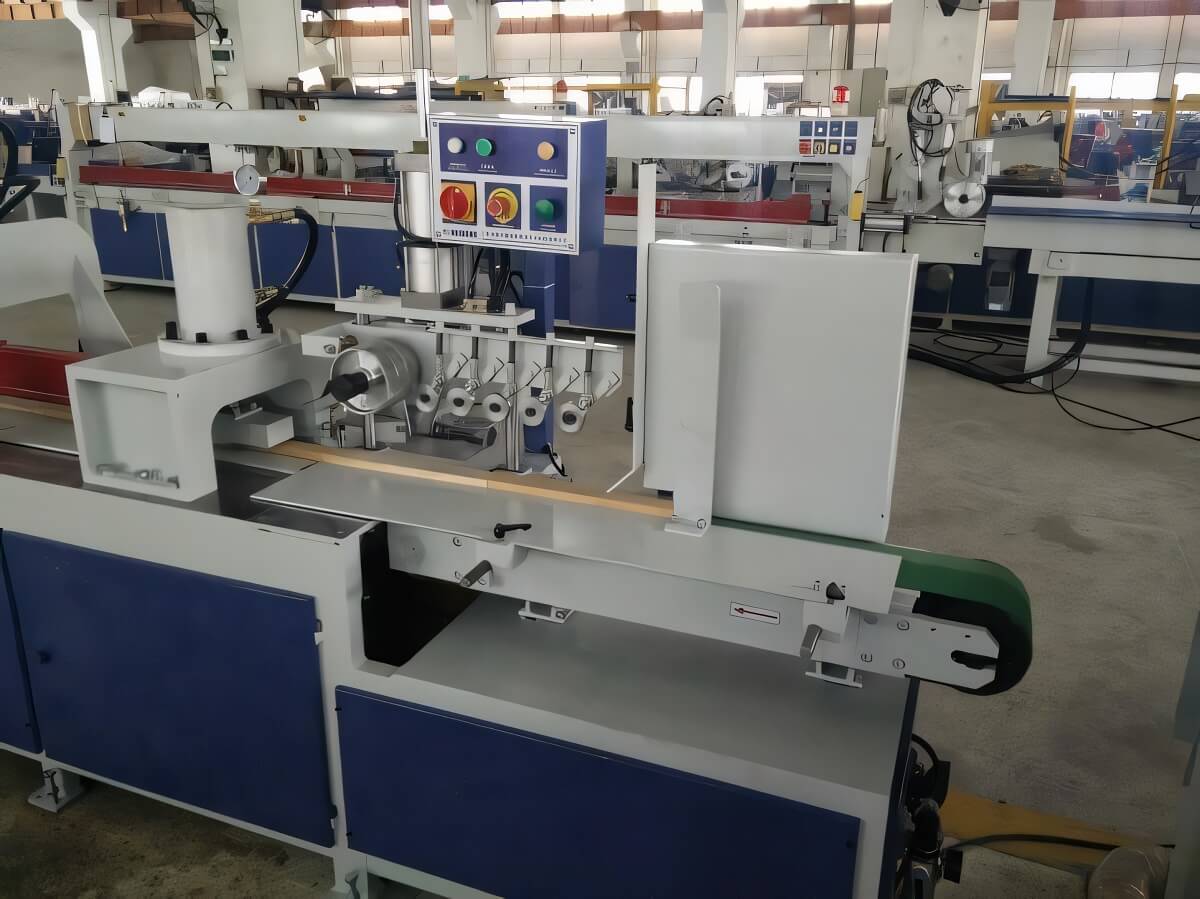

1.png   ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМ

Осуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.

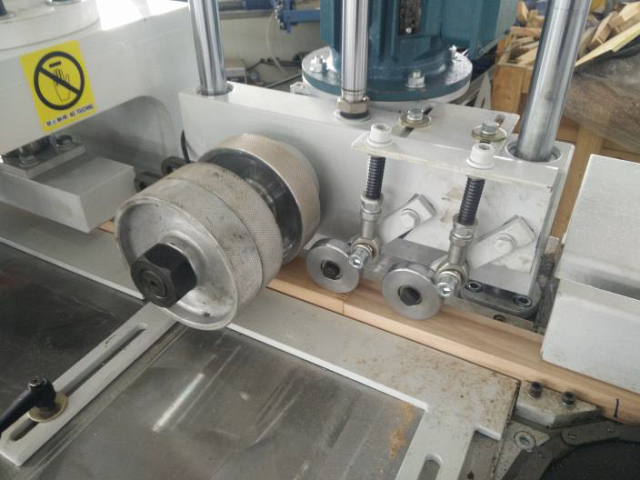

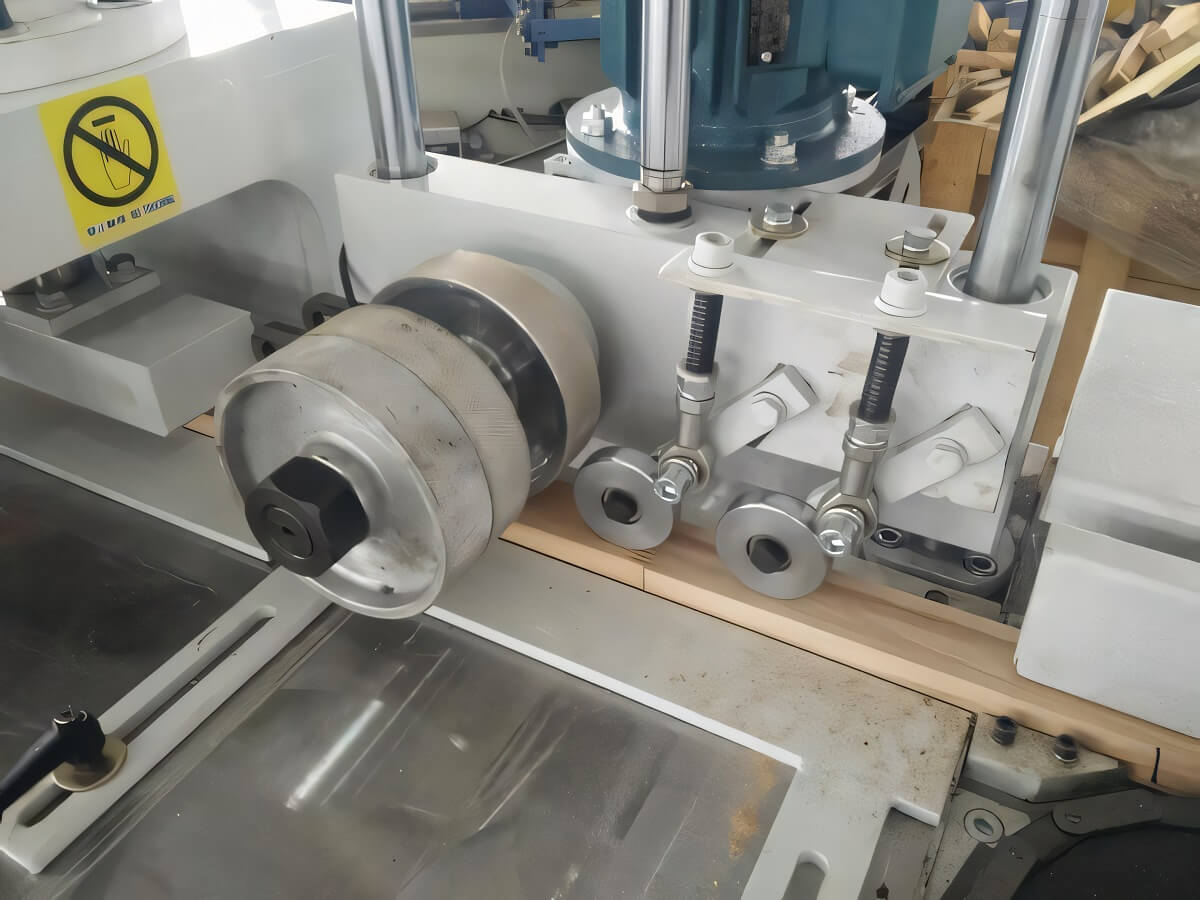

СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ

Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра.

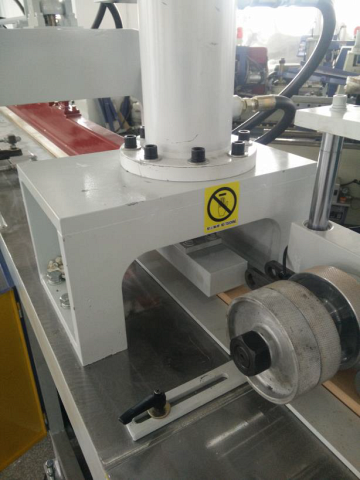

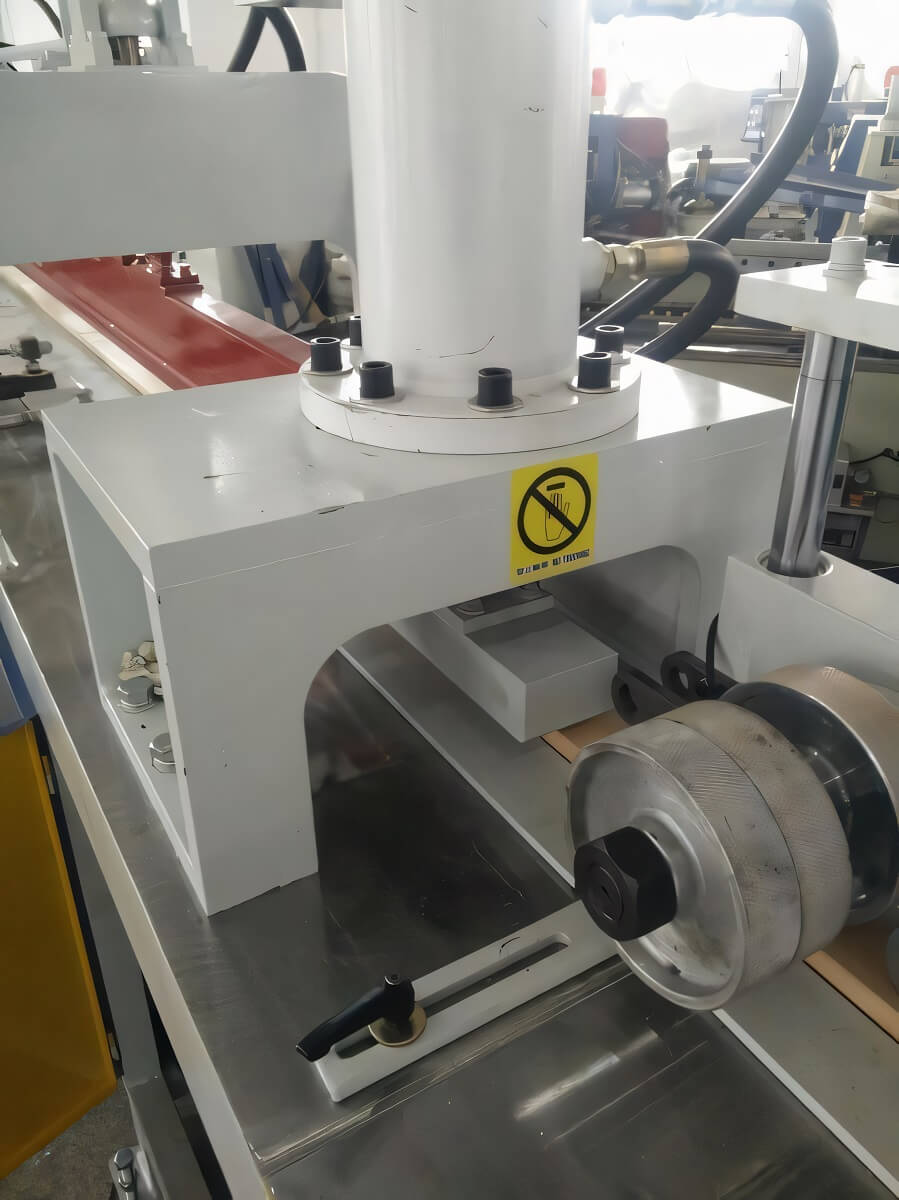

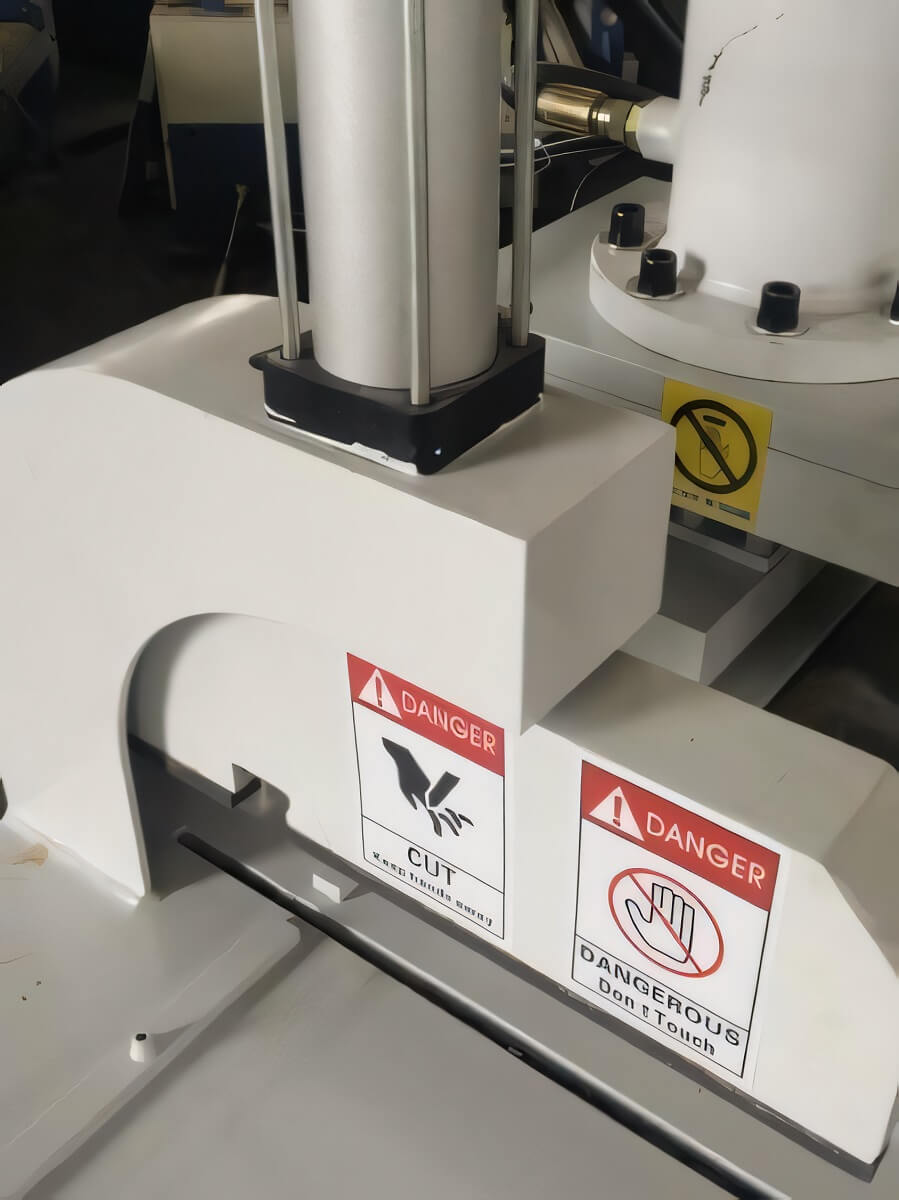

СТАЦИОНАРНЫЙ ГИДРОПРИЖИМ

Обеспечивает полную неподвижность крайней ламели в процессе прессования.

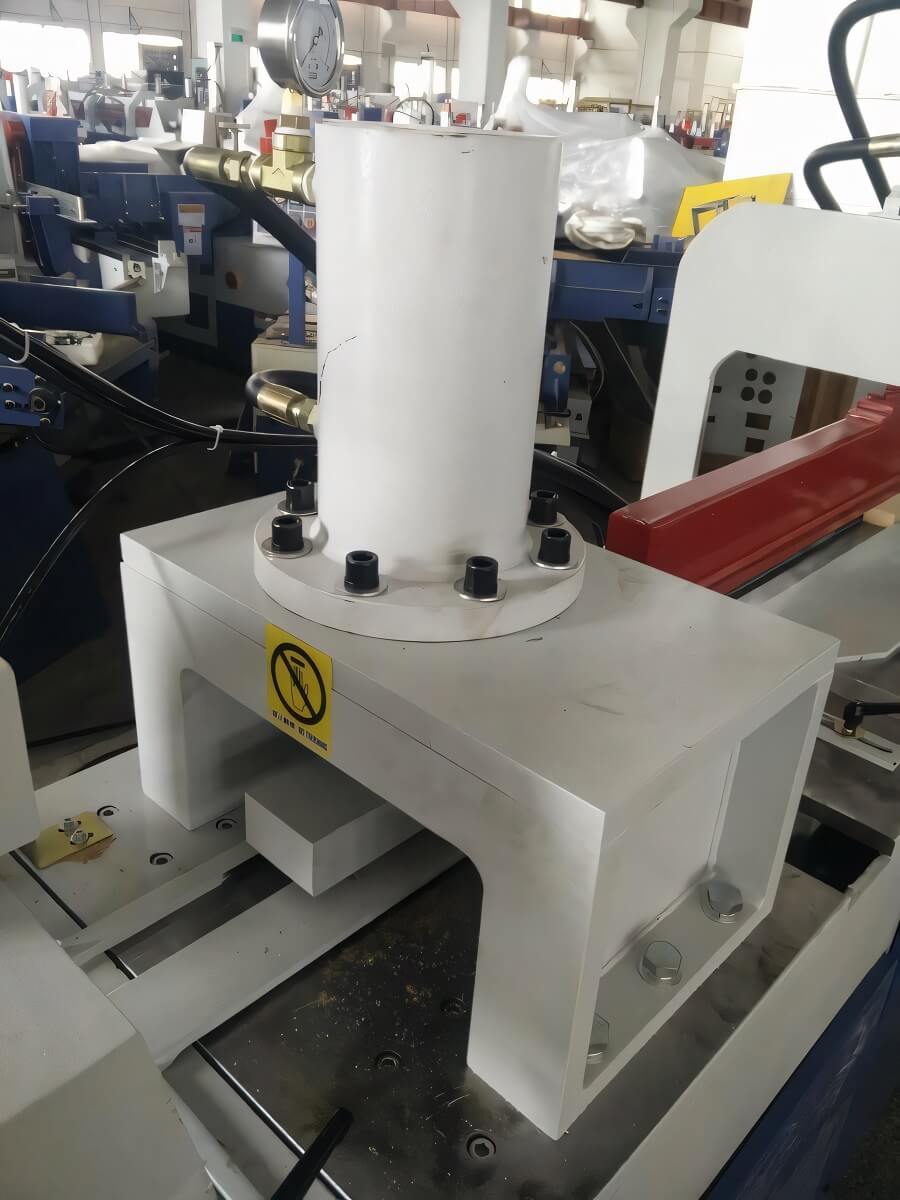

ПОДВИЖНЫЙ ГИДРОПРИЖИМ

Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращённая заготовка имеет максимальную прочность в местах соединения на минишип.

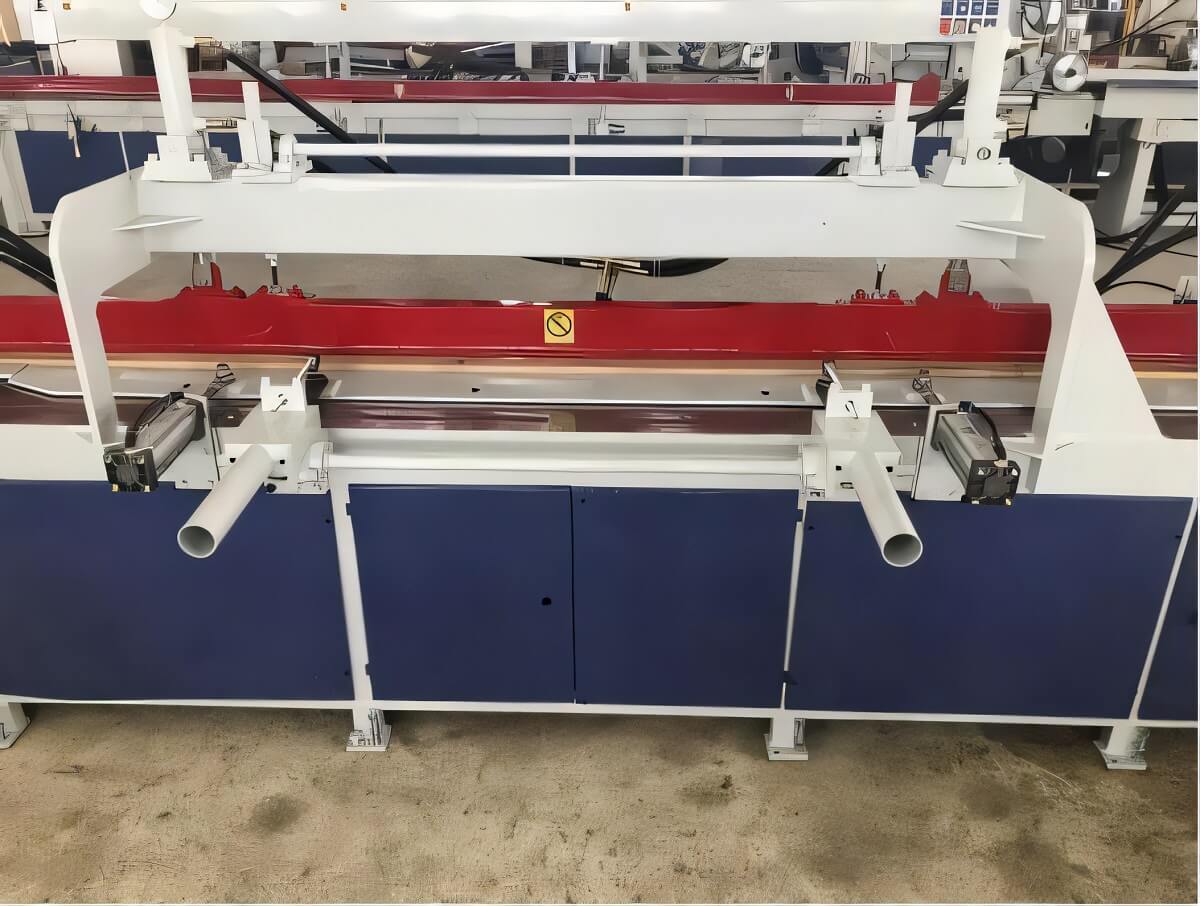

ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ

Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2-мя гидроцилиндрами.
ТОРЦОВОЧНЫЙ УЗЕЛ

После достижения необходимой длины сращённая заготовка торцуется в размер пилой с нижним подъёмом.

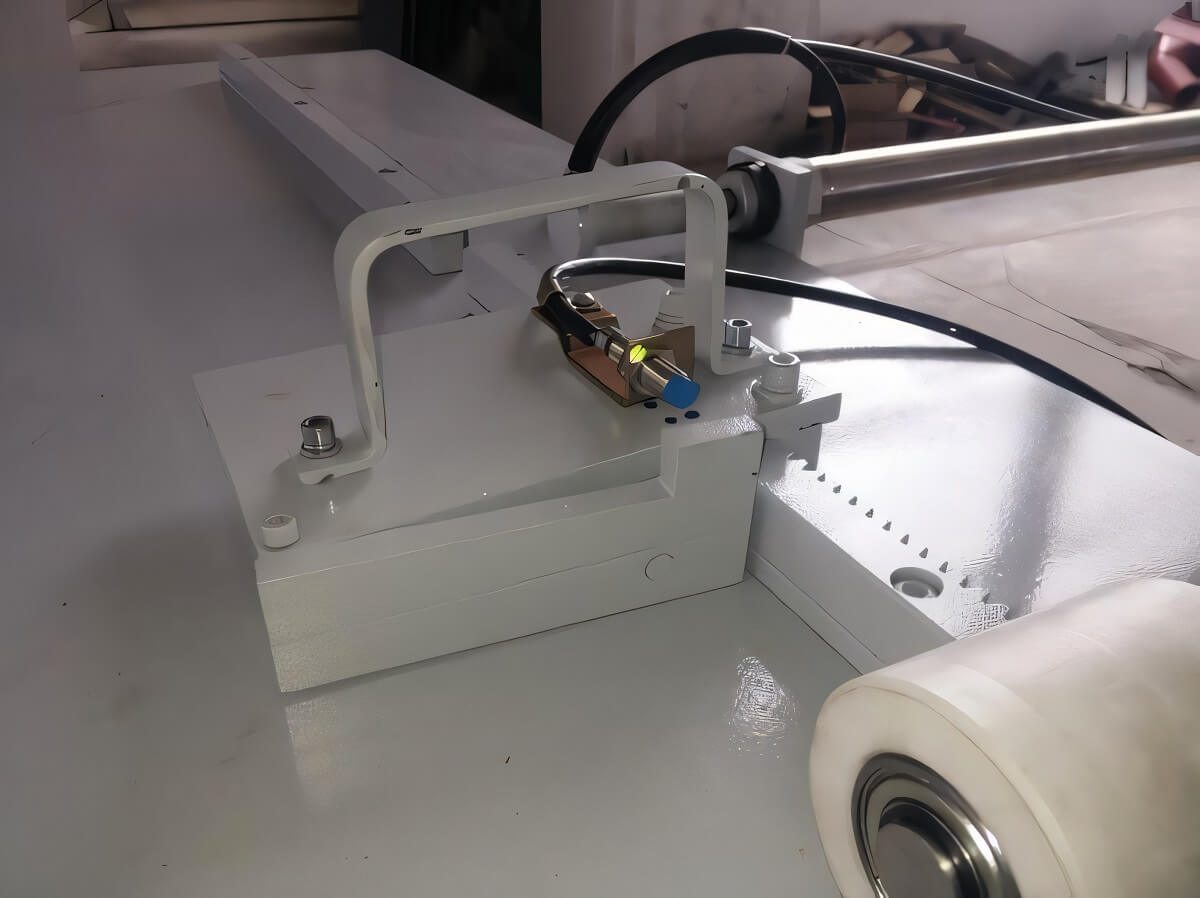

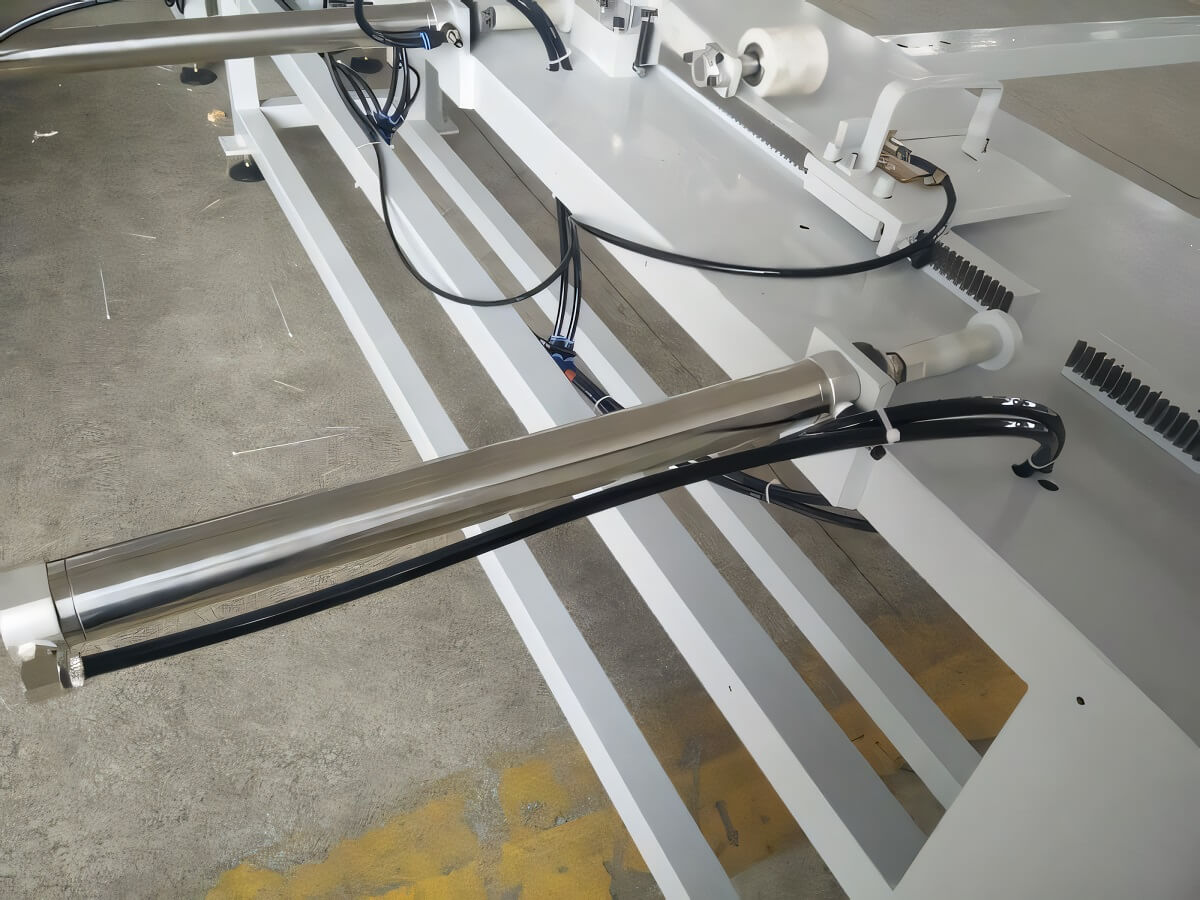

КОНЦЕВОЙ ДАТЧИК

Определяет длину сращённой заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращённую заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом.

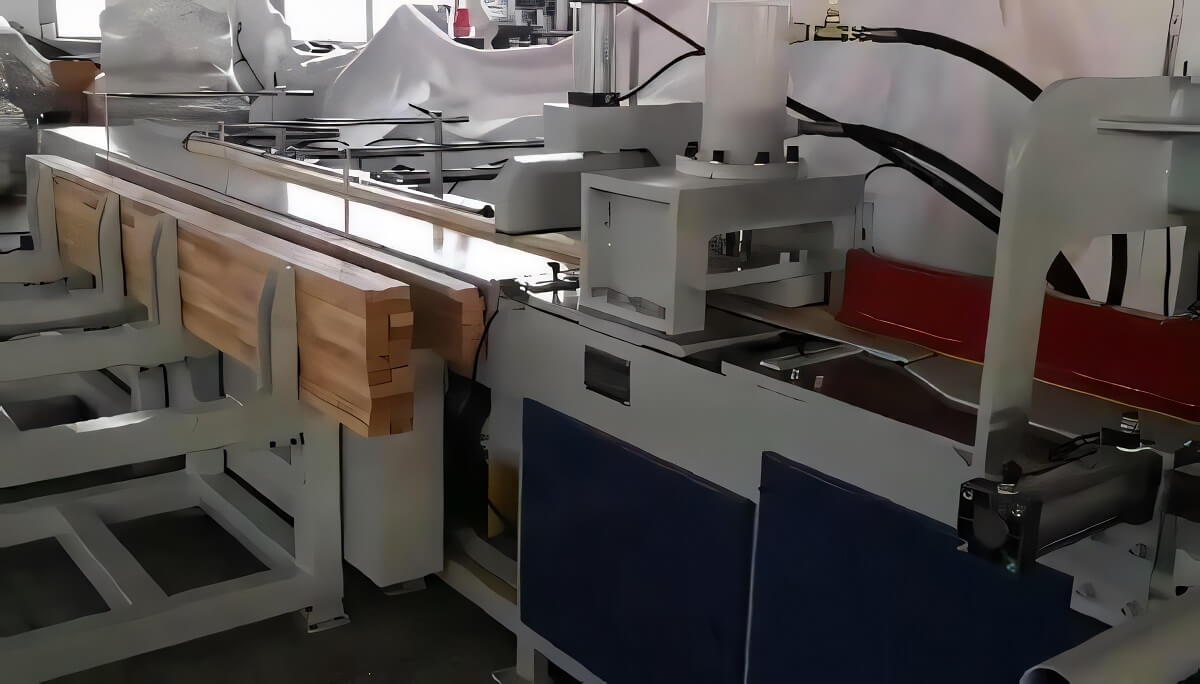

БОКОВЫЕ ТОЛКАТЕЛИ

Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращённой заготовки на приемный стол.
АВТОМАТИЧЕСКИЙ УКЛАДЧИК

Позволяет автоматизировать процесс выгрузки сращённых заготовок, исключая 2 человек на приемке заготовок.


Модель 150VS
Максимальная ширина заготовки, мм 150
Максимальная толщина заготовки, мм 80
Длина заготовки после сращивания, мм
( *ограничена длиной приемного стола с концевым датчиком)
6000
(не ограничена)
Параметры заготовки перед сращиванием, максимальные:
Длина, мм 2000
Ширина, мм 150
Толщина, мм 80
Параметры заготовки перед сращиванием, минимальные:
Длина, мм 150
Ширина, мм 30
Толщина, мм 15
Длина зоны прессования, мм 2830
Количество прессований в минуту, (цикл в минуту) 8 - 10
Высота магазина для подачи заготовок, мм 240
Диаметр патрубков для стружкоотделения, мм 86, 110
Посадочный диаметр дисковой пилы, мм 30
Параметры конвейерной ленты:
Длина, мм 2530
Ширина, мм 150
Толщина, мм 3
Размер рабочего стола, мм 3130 х 550
Количество гидроцилиндров верхней прижимной балки, шт. 2
Ход цилиндра бокового толкателя, мм 150
Максимальное усилие прессования, кг 7000
Объем гидравлического бака, л 60
Мощность:
Мощность двигателя пилы, кВт 2,2
Мощность гидромотора, кВт 5,5
Мощность двигателя прижимных роликов, кВт 2 х 1,1
Мощность двигателя подачи, кВт 0,75
Общая мощность, кВт 10,65
Габаритные размеры:
Длина, мм 9150
Ширина, мм 1200
Высота, мм 1500
Вес, кг 2300

* В базовой комплектации длина приемного стола 6 метров
